桑塔纳2000全车电路图1(DOC)————————————————————————————————作者：————————————————————————————————日期：第二节桑塔纳2000轿车电气线路图一、桑塔纳2000轿车电气线路图概述桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。

中央线路板上标有线束和导线接插位置的代号及接点的数字号。

主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。

其中R插座插入常火线，R、K、M均为空位插孔。

查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。

桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。

图8-2-1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表8-2-1 中央线路板上的保险丝（单位：A）编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车内灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 ECU 10注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。

一、桑塔纳2000Gsi轿车电气线路图桑塔纳2000GSi型轿车全车电气线路图如图8-2-16～图8-2-40所示。

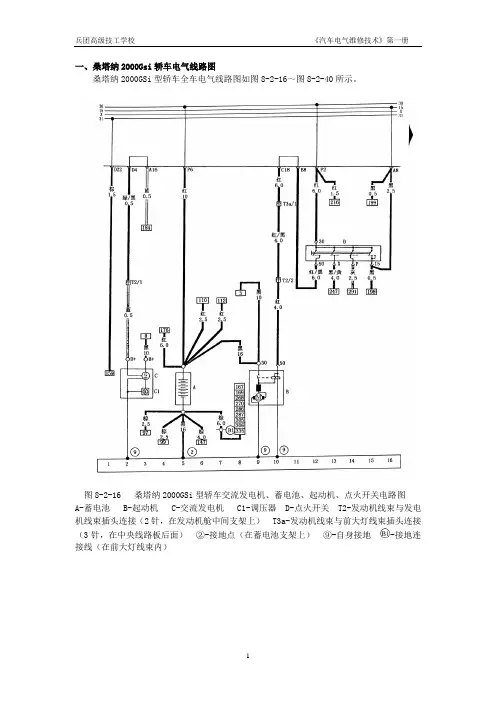

图8-2-16 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地-接地连接线（在前大灯线束内）图8-2-17 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地-连接线（在发动机右线束内）-+5V连接线（在发动机右线束内）图8-2-18 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器-连接线（在发动机右线束内）图8-2-19 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-接地连接线（在发动机右线束内）图8-2-20 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-正极连接线（在发动机线束内）-正极连接线（在发动机右线束内）图8-2-21 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上）-接地连接线（在仪表板开关线束内）图8-2-22 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图8-2-23 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图8-2-24 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。

一、桑塔纳2000Gsi轿车电气线路图桑塔纳2000GSi型轿车全车电气线路图如图8-2-16～图8-2-40所示。

图8-2-16 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地-接地连接线（在前大灯线束内）图8-2-17 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地-连接线（在发动机右线束内）-+5V连接线（在发动机右线束内）图8-2-18 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器-连接线（在发动机右线束内）图8-2-19 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-接地连接线（在发动机右线束内）图8-2-20 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-正极连接线（在发动机线束内）-正极连接线（在发动机右线束内）图8-2-21 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上）-接地连接线（在仪表板开关线束内）图8-2-22 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图8-2-23 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图8-2-24 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。

图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。

一汽奥迪A6（中国2000型）轿车全车线路图一、基本装备（从2000年车型起）(1)熔丝支架、微型中央电器盒、13孔继电器盘（图23-1）。

熔丝支架：(a) 微型中央电器盒：(b)13孔继电器盘：(c)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。

断电器布局：1-双音喇叭继电器（J4）2-×触点卸荷继电器（J59）4-燃油泵继电器（J17）5-清洗刮水自动间歇继电器（J31）6-清洗刮水自动间歇继电器（J31）继电器布局：4-起动锁止继电器（J207）图23-1 熔丝支架、微型中央电器盒、13孔继电器盘(2)接地点（图23-2）。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色3-地线，发动机-车身12-接地点，发动机舱左侧13-接地点，发动机舱右侧43-接地点，右侧A柱，下部44-接地点，左侧A柱，下部81-拉地连接1，在仪表板线束内85-接地连接1，在发动机舱线束内86-接地连接1，在后部线束内135-接地连接2，在仪表板线束内176-接地连线，在右大灯线束内179-接地连线，在左大灯线束内图23-2 接地点(3)点火开关、X触点卸荷继电器（图23-3）。

ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色D-点火开关J59-×触点卸荷继电器J217-自动变速器控制单元J429-中央门锁控制单元R-收录机T8f-插头，8孔，黑色，收录机插头ⅢT15v-插头，15孔，橙色，右侧A柱分线器A2-正极连接（15），在仪表板线束内A21-连接（86S），在仪表板线束内A52-正极连接2（30），在仪表板线束内﹡带手动变速器的车**带自动变速器的车li=紫色ge=黄色图23-3 点火开关、X触点卸荷继电器(4)蓄电池、起动机、交流发电机、起动锁止继电器（图23-4）。

四、桑塔纳2000GSi-AT（俊杰）电气线路图桑塔纳2000GSi-AT（俊杰）全车电气线路见图8-2-41~图8-2-55所示。

图8-2-41 桑塔纳2000GSi-AT组合仪表电路图F1-油压开关（180kPa）F22-油压开关（25kPa）F66-冷却液不足警告灯开关G1-燃油表G3-水温表G5-转速表G7-车速传感器G8-车速里程表J104-ABS控制单元J220-Motronic发动机控制单元J285-组合仪表控制器K7-手制动指示及制动液位警告灯K11-油压低压报警灯K12-油压高压报警灯K28-冷却液温度报警灯K47-ABS警告灯K50-冷却液不足警告灯K51-燃油不足警告灯T1k-仪表板线束与ABS线束插头连接，1针，在中央电器后面T8a-发动机线束与发动机右线束插头连接，8针，在发动机舱中间支架上T3p-仪表板线束与发动机一束插头连接，红/黄色，3针，在中央电器后面⑨-自身接地图8-2-42 桑塔纳2000GSi-AT组合仪表电路图D-点火开关J285-组合仪表控制器J362-防盗控制单元K1-远光指示灯K2-充电不足警告灯K5-右转向指示灯K8-左转向指示灯K15行李箱开门警告灯K16-驾驶侧开门报警灯K117-防盗器警告灯T1i-内顶灯线束与尾部线束插头连接，1针，在中央电器后面T8c-仪表板线束与防盗器控制单元插头连接，黑色，2针，在防盗控制单元上T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上T29-仪表板线束与组合仪表插头连接，26针，在组合仪表下-接地连接线，在仪表板线束内图8-2-43 桑塔纳2000GSi-AT组合仪表电路图G9-数字计程表J285-组合仪表控制器L10-仪表照明灯T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上Y-数字钟-连接线，在仪表板线束内图8-2-44 桑塔纳2000GSi-AT内顶灯、遮阳板灯电路图E3-报警灯开关E56-内顶灯照明开关E57-遮阳板灯照明开关F2-左前门上内顶灯接触开关F3-右前门上内顶灯接触开关K122-内顶灯保护二极管T1i-内顶灯线束与尾部线束插头连接，1针，在中央电器后面T1l-内顶灯线束与仪表板线束插头连接，1针，在中央电器后面T2p-内顶灯线束与遮阳板灯插头连接，2针，车灯前右侧T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上W-带延迟功能的内顶灯W3-行李箱照明灯W4-遮阳板灯⑤-接地点，在中央电器左侧星形接地爪上⑨-自身接地-正极接地线，在内顶灯线束内-连接线，在内顶灯线束内图8-2-45 桑塔纳2000GSi-AT侧转向灯、高位制动灯电路图E2-转向灯开关E3-报警灯开关F8-强制换入低档开关M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M9-左制动灯M10-右制动灯M11-左侧转向灯M12-右侧转向灯M13-高位制动灯⑤-接地点，在中央电器左侧星形接地爪上-接地连接线，在发动机右线束内-接地连接线，在尾部线束内图8-2-46 桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E61-左前集控锁开关E62-右前集控锁开关J330-集控锁/摇窗机控制器，在杂物箱上方T2Ⅰ-遥控/集控锁线束与集控门锁线束插头连接，2针，在中央电器后面T2Ⅱ-遥控/集控锁线束与集控门锁线束插头连接，2针，在中央电器后面T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上V29-左前集控锁电机V30-右前集控锁电机V31-左后集控锁电机V32-右后集控锁电机⑤-接地点，在中央电器左侧星形接地爪上-连接线，在集控门锁线束内-连接线，在集控门锁线束内图8-2-47 桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E40-左前摇窗机开关（中央通道上）E41-右前摇窗机开关（中央通道上）G3-水温表J104-ABS控制器J330-集控锁/摇窗机控制器，在杂物箱上方S12-集控锁/摇窗机控制器、ABS控制器保险丝，15A T1e-ABS线束与遥控/集控锁线束插头连接，1针，在中央电器后面T2r-遥控/集控锁线束与摇窗机电机插头连接，2针，在左前门内T2s-遥控/集控锁线束与摇窗机电机插头连接，2针，在右前门内T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上V14-左前摇帘机电机V15-右前摇帘机电机⑤-接地点，在中央电器左侧星形接地爪上-正极连接线，在遥控/集控锁线束内图8-2-48 桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E39-后门摇窗机安全开关（中央通道上）E52-左后摇窗机开关（中央通道上）E53-左后摇窗机开关（左后门上）E54-右后摇窗机开关（中央通道上）E55-右后摇窗机开关（右后门上）J330-集控锁/摇窗机控制器，在杂物箱上方K20-摇窗机安全开关指示灯S127-集控锁/摇窗机控制器保险丝，30A S128-电动摇窗机热保护器，20A T2t-左后摇窗机开关与摇窗机电机插头连接，2针，在左后门内T2u-右后摇窗机开关与摇窗机电机插头连接，2针，在右后门内T2Ⅲ-遥控/集控锁线束与仪表板线束插头连接，2针，在组合仪表后面T3-遥控/集控锁线束与左后摇窗机开关插头连接，3针，在左后门内T3i -遥控/集控锁线束与右后摇窗机开关插头连接，3针，在右后门内T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上T29-仪表板线束与仪表板开关线束插头连接，29针，在组合仪表下V26-左后摇窗机电机V27-右后摇窗机电机-接地连接线，在仪表板线束内-正极连接线，在遥控/集控锁线束内-连接线，在遥控/集控锁线束内图8-2-49 桑塔纳2000GSi-AT起动电机闭锁器和倒车灯继电器电路图B-起动机D-点火开关J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯S15-倒车灯、档位指示灯换档操纵杆锁止电磁阀保险丝，10A T2-发动机线束与发电机线束插头连接，2针，在发动机舱中间支架上T3a-发动机线束与前大灯线束插头连接，白色，3针，在中央电器后面T3n-自动变速器线束与发动机右线束插头连接，白色，3针，在中央电器后面T6c-自动变速器线束与发动机右线束插头连接，蓝色，6针，在中央电器后面T9-自动变速器线束与起动电机闭锁器和倒车灯继电器插头连接，9针，在中央电器上 -接地点，在右前座位下方车身上-接地连接线，在自动变速器线束内图8-2-50 桑塔纳2000GSi-AT自动变速器控制单元、多功能开关电路图F125-多功能开关，在变速器后部J104-ABS控制器J217-自动变速器控制单元，在右侧座椅地毯下面J220-Motronic发动机控制单元，在空调进风罩右侧J362-防盗器控制单元，在中央电器上方S124-发动机控制单元、自动变速器控制单元保险丝，10A T2Ⅳ-自动变速器线束与诊断线束插头连接，黑色，2针，在中央电器后面T6c-自动变速器线束与发动机右线束，蓝色，6针，在中央电器后面T7a-自动变速器线束与多功能开关插头连接，黑色，7针，在中央电器后面T8c-仪表板线束与防盗器控制单元插头连接，黑色，8针，在防盗器控制单元上T16-故障诊断仪插座，黑色，16针，在组合仪表下方T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T68-自动变速器线束与变速器控制单元头连接，68针，在变速器控制单元上T80-发动机线束、发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上TV1-诊断线插座，附加在中央电器13号位上⑤-接地点，在中央电器左侧星形接地爪上-接地连接线，在自动变速器线束内 -接地点，在右前座位下方车身上图8-2-51 桑塔纳2000GSi-AT自动变速器控制单元、电磁阀、变速器转速传感器、车速传感器1电路图F-制动灯车开关G38-变速器转速传感器，在变速器顶部左侧G68-车速传感器1，在变速器顶部右侧G93-变速器油温传感器，在变速器的扁状导线内J104-ABS控制器J217-自动变速器控制单元，在右侧座椅地毯下面J220-Motronic发动机控制单元，在空调进风罩右侧M9-左制动灯M10-右制动灯N88-电磁阀1 N89-电磁阀2 N90-电磁阀3 N91-电磁阀4 N92-电磁阀5 N93-电磁阀6 N94-电磁阀7 S17-变速器控制单元、发动机控制单元保险丝，10A T1a-前大灯线束与ABS线束插头连接，1针，在中央电器后面T2i-前大灯线束与仪表板线束插头连接，白色，2针，在中央电器后面T2Ⅴ-自动变速器线束与仪表板线束插头连接，黑色，2针，在中央电器后面T3l-自动变速器线束与变速器转速传感器附加线束插头连接，黑色，3针，在自动变速器后部T3m-自动变速器线束与车速传感器1附加线束插头连接，棕色，3针，在自动变速器后部T3n-自动变速器线束与发动机右线束插头连接，白色，3针，在中央电器后面T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T68-自动变速器线束与变速器控制单元插头连接，68针，在变速器控制单元上T80-发动机线束、发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上图8-2-52 桑塔纳2000GSi-AT自动变速器控制单元、强制换入低档开关、换档锁止电磁阀、档位提示灯电路图E20-仪表板照明调节器F8-强制换入低档开关，在发动机舱中间油门拉锁上L101-换档操纵杆照明及档位指示灯，在换档盖板上M11-左侧转向灯M12-右侧转向灯J217-自动变速器控制单元，在右侧座椅地毯下面K142-换档操纵杆P/N警告灯，在换档盖板上N110-换档锁止电磁阀，在换档杆上T2Ⅴ-自动变速器线束与仪表板线束插头连接，黑色，2针，在中央电器后面T3n-自动变速器线束与发动机右线束插头连接，白色，3针，在中央电器后面T4g-自动变速器线束与档位指示灯插头连接，4针，在换档杆下面T68-自动变速器线束与变速器控制单元插头连接，68针，在变速器控制单元上⑤-接地点，在中央电器左侧星形接地爪上-接地连接线，在发动机右线束内D2-连接线（58b）在仪表板线束内-接地连接线，在自动变速器线束内图8-2-53 桑塔纳2000GSi-AT ABS控制单元、车轮转速传感器、电磁阀电路图F-制动灯开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制器J217-自动变速器控制单元，在右侧座椅地毯下面J330-集控锁摇窗机控制器，在杂物箱上方M9-左制动灯M10-右制动灯M13-高位制动灯N133-ABS 右后进油电磁阀N134-ABS右后出油电磁阀N135-ABS左后进油电磁阀N136-ABS左后出油电磁阀S2-制动灯保险丝，10A S12-ABS控制器，自动变速器控制单元保险丝，15A T1a-前大灯线束与ABS线束插头连接，1针，在中央电器后面T1e-ABS线束与电动摇窗机线束插头连接，1针，在中央电器后面T2i-前大灯线束与仪表板线束插头连接，2针，在中央电器后面T2l-ABS线束与右后转速传感器插头连接，2针，在右后座位下面T2k-ABS线束与左后转速传感器插头连接，2针，在左后座位下面T2Ⅴ-自动变速器线束与仪表板线束插头连接，黑色，2针，在中央电器后面T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上T68-自动变速器线束与变速器控制单元插头连接，68针，在变速器控制单元上图8-2-54 桑塔纳2000GSi-AT ABS控制单元、ABS液压泵、电磁阀电路图A-蓄电池F9-手制动指示灯开关F34-制动液位报警开关J104-ABS控制器K7-手制动指示及制动液位警告灯K47-ABS警告灯N99-ABS右前进油电磁阀N100-ABS 右前出油电磁阀N101-ABS左前进油电磁阀N102-ABS左前出油电磁阀T1k-仪表板线束与ABS线束插头连接，1针，在中央电器后面T2j-ABS液压泵与控制单元插头连接，2针，在ABS控制单元上T25-ABS线束与ABS控制器插头连接，25针，在ABS 控制器上TV1-诊断线插座，附加插在中央电器13号位上V64-ABS液压泵图8-2-55 桑塔纳2000GSi-AT ABS控制单元、车轮转速传感器、电磁阀电路图A-蓄电池F18-散热风扇敏开关F40-空调水温控制开关F129-组合开关J26-压缩机切断继电器J220-Motronic发动机控制单元J293-散热风扇控制器N25-电磁离合器S104-散热风扇保险丝，高速档（使用空调时），30A S108-散热风扇保险丝，低速档（使用空调时），30A T1f-前大灯线束与压缩机电磁离合器插头连接，1针，在压缩机旁T3p-仪表板线束与发动机线束插头连接，红/黄，3针，在中央电器后面T3q-发动机线束与前大灯线束插头连接，红色，3针，在中央电器后面T4-前大灯线束与散热风扇控制器插头连接，4针，在散热风扇控制器上T8a-发动机线束与发动机右线束插头连接，8针，在发动机舱中间支架上T10-前大灯线束与散热风扇控制器插头连接，10针，在散热风扇控制器上T80-发动机线束、发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上V7-左散热风扇V8-右散热风扇②-接地点，在蓄电池支架上-接地连接线，在前大灯线束内-连接线，在前大灯线束内-连接线，在前大灯线束内-正极连接线，在前大灯线束内-连接线，在前大灯线束内。

桑塔纳2000GSi-AT（俊杰）全车电路见图9-135（a~o）所示。

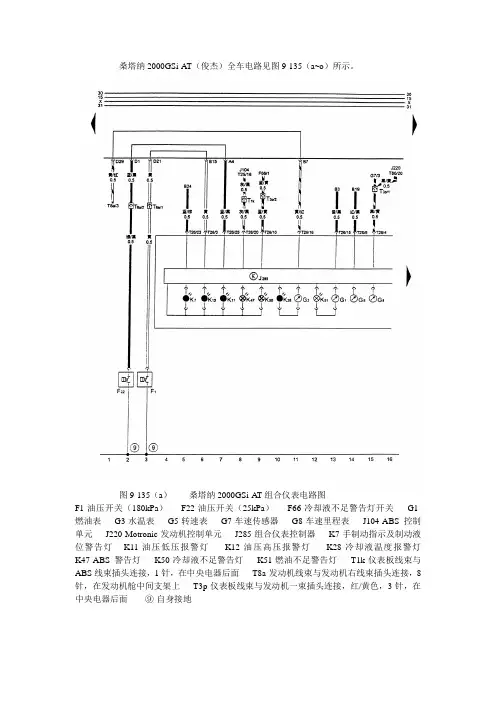

图9-135（a）桑塔纳2000GSi-AT组合仪表电路图F1-油压开关（180kPa）F22-油压开关（25kPa）F66-冷却液不足警告灯开关G1-燃油表G3-水温表G5-转速表G7-车速传感器G8-车速里程表J104-ABS控制单元J220-Motronic发动机控制单元J285-组合仪表控制器K7-手制动指示及制动液位警告灯K11-油压低压报警灯K12-油压高压报警灯K28-冷却液温度报警灯K47-ABS警告灯K50-冷却液不足警告灯K51-燃油不足警告灯T1k-仪表板线束与ABS线束插头连接，1针，在中央电器后面T8a-发动机线束与发动机右线束插头连接，8针，在发动机舱中间支架上T3p-仪表板线束与发动机一束插头连接，红/黄色，3针，在中央电器后面⑨-自身接地图9-135（b）桑塔纳2000GSi-AT组合仪表电路图D-点火开关J285-组合仪表控制器J362-防盗控制单元K1-远光指示灯K2-充电不足警告灯K5-右转向指示灯K8-左转向指示灯K15行李箱开门警告灯K16-驾驶侧开门报警灯K117-防盗器警告灯T1i-内顶灯线束与尾部线束插头连接，1针，在中央电器后面T8c-仪表板线束与防盗器控制单元插头连接，黑色，2针，在防盗控制单元上T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上T29-仪表板线束与组合仪表插头连接，26针，在组合仪表下接地连接线，在仪表板线束内图9-135（c）桑塔纳2000GSi-AT组合仪表电路图G9-数字计程表J285-组合仪表控制器L10-仪表照明灯T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上Y-数字钟图9-135（d）桑塔纳2000GSi-AT内顶灯、遮阳板灯电路图E3-报警灯开关E56-内顶灯照明开关E57-遮阳板灯照明开关F2-左前门上内顶灯接触开关F3-右前门上内顶灯接触开关K122-内顶灯保护二极管T1i-内顶灯线束与尾部线束插头连接，1针，在中央电器后面T1l-内顶灯线束与仪表板线束插头连接，1针，在中央电器后面T2p-内顶灯线束与遮阳板灯插头连接，2针，车灯前右侧T26-仪表板线束与组合仪表插头连接，26针，在组合仪表上W-带延迟功能的内顶灯W3-行李箱照明灯W4-遮阳板灯⑤-接地点，在中央电器左侧星形接地爪上⑨-自身接地正极接地线，在内顶灯线束内连接线，在内顶灯线束内图9-135（e）桑塔纳2000GSi-AT侧转向灯、高位制动灯电路图E2-转向灯开关E3-报警灯开关F8-强制换入低档开关M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M9-左制动灯M10-右制动灯M11-左侧转向灯M12-右侧转向灯M13-高位制动灯⑤-接地点，在中央电器左侧星形接地爪上接地连接线，在发动机右线束内接地连接线，在尾部线束内图9-135（f）桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E61-左前集控锁开关E62-右前集控锁开关J330-集控锁/摇窗机控制器，在杂物箱上方T2Ⅰ-遥控/集控锁线束与集控门锁线束插头连接，2针，在中央电器后面T2Ⅱ-遥控/集控锁线束与集控门锁线束插头连接，2针，在中央电器后面T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上V29-左前集控锁电机V30-右前集控锁电机V31-左后集控锁电机V32-⑤-接地点，在中央电器左侧星形接地爪上连接线，在集控门锁线束内连接线，在集控门锁线束内图9-135（g）桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E40-左前摇窗机开关（中央通道上）E41-右前摇窗机开关（中央通道上）G3-水温表J104-ABS控制器J330-集控锁/摇窗机控制器，在杂物箱上方S12-集控锁/摇窗机控制器、ABS控制器保险丝，15A T1e-ABS线束与遥控/集控锁线束插头连接，1针，在中央电器后面T2r-遥控/集控锁线束与摇窗机电机插头连接，2针，在左前门内T2s-遥控/集控锁线束与摇窗机电机插头连接，2针，在右前门内T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上V14-左前摇帘机电机V15-右前摇帘机电机⑤-接地点，在中央电器左侧星形接地爪上正极连接线，在遥控/集控锁线束内图9-135（h）桑塔纳2000GSi-AT电动摇窗机、集控锁/摇窗机控制器电路图E39-后门摇窗机安全开关（中央通道上）E52-左后摇窗机开关（中央通道上）E53-左后摇窗机开关（左后门上）E54-右后摇窗机开关（中央通道上）E55-右后摇窗机开关（右后门上）J330-集控锁/摇窗机控制器，在杂物箱上方K20-摇窗机安全开关指示灯S127-集控锁/摇窗机控制器保险丝，30A S128-电动摇窗机热保护器，20A T2t-左后摇窗机开关与摇窗机电机插头连接，2针，在左后门内T2u-右后摇窗机开关与摇窗机电机插头连接，2针，在右后门内T2Ⅲ-遥控/集控锁线束与仪表板线束插头连接，2针，在组合仪表后面T3-遥控/集控锁线束与左后摇窗机开关插头连接，3针，在左后门内T3i -遥控/集控锁线束与右后摇窗机开关插头连接，3针，在右后门内T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上T29-仪表板线束与仪表板开关线束插头连接，29针，在组合仪表下V26-左后摇窗机电机V27-右后摇窗机连接线，在遥控/集控锁线束内图9-135（i）桑塔纳2000GSi-AT起动电机闭锁器和倒车灯继电器电路图B-起动机D-点火开关J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯S15-倒车灯、档位指示灯换档操纵杆锁止电磁阀保险丝，10A T2-发动机线束与发电机线束插头连接，2针，在发动机舱中间支架上T3a-发动机线束与前大灯线束插头连接，白色，3针，在中央电器后面T3n-自动变速器线束与发动机右线束插头连接，白色，3针，在中央电器后面T6c-自动变速器线束与发动机右线束插头连接，蓝色，6针，在中央电器后面T9-自动变速器线束与起动电机闭锁器和倒车灯继电器插头连接，9针，在中央电器上 -接地点，在右前座位下方车身上接地连接线，在自动变速器线束内图9-135（j）桑塔纳2000GSi-AT自动变速器控制单元、多功能开关电路图F125-多功能开关，在变速器后部J104-ABS控制器J217-自动变速器控制单元，在右侧座椅地毯下面J220-Motronic发动机控制单元，在空调进风罩右侧J362-防盗器控制单元，在中央电器上方S124-发动机控制单元、自动变速器控制单元保险丝，10A T2Ⅳ-自动变速器线束与诊断线束插头连接，黑色，2针，在中央电器后面T6c-自动变速器线束与发动机右线束，蓝色，6针，在中央电器后面T7a-自动变速器线束与多功能开关插头连接，黑色，7针，在中央电器后面T8c-仪表板线束与防盗器控制单元插头连接，黑色，8针，在防盗器控制单元上T16-故障诊断仪插座，黑色，16针，在组合仪表下方T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T68-自动变速器线束与变速器控制单元头连接，68针，在变速器控制单元上T80-发动机线束、发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上TV1-诊断线插座，附加在中央电器13号位上⑤-接地点，在中央电器左侧星形接地爪上接地连接线，在自动变速器线束内 -接地点，在右前座位下方车身上图9-135（k）桑塔纳2000GSi-AT自动变速器控制单元、电磁阀、变速器转速传感器、车速传感器1电路图F-制动灯车开关G38-变速器转速传感器，在变速器顶部左侧G68-车速传感器1，在变速器顶部右侧G93-变速器油温传感器，在变速器的扁状导线内J104-ABS控制器J217-自动变速器控制单元，在右侧座椅地毯下面J220-Motronic发动机控制单元，在空调进风罩右侧M9-左制动灯M10-右制动灯N88-电磁阀1 N89-电磁阀2 N90-电磁阀3 N91-电磁阀4 N92-电磁阀5 N93-电磁阀6 N94-电磁阀7 S17-变速器控制单元、发动机控制单元保险丝，10A T1a-前大灯线束与ABS线束插头连接，1针，在中央电器后面T2i-前大灯线束与仪表板线束插头连接，白色，2针，在中央电器后面T2Ⅴ-自动变速器线束与仪表板线束插头连接，黑色，2针，在中央电器后面T3l-自动变速器线束与变速器转速传感器附加线束插头连接，黑色，3针，在自动变速器后部T3m-自动变速器线束与车速传感器1附加线束插头连接，棕色，3针，在自动变速器后部T3n-自动变速器线束与发动机右线束插头连接，白色，3针，在中央电器后面T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T68-自动变速器线束与变速器控制单元插头连接，68针，在变速器控制单元上T80-发动机线束、发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上图9-135（l）桑塔纳2000GSi-AT自动变速器控制单元、强制换入低档开关、换档锁止电磁阀、档位提示灯电路图E20-仪表板照明调节器F8-强制换入低档开关，在发动机舱中间油门拉锁上L101-换档操纵杆照明及档位指示灯，在换档盖板上M11-左侧转向灯M12-右侧转向灯J217-自动变速器控制单元，在右侧座椅地毯下面K142-换档操纵杆P/N警告灯，在换档盖板上N110-换档锁止电磁阀，在换档杆上T2Ⅴ-自动变速器线束与仪表板线束插头连接，黑色，2针，在中央电器后面T3n-自动变速器线束与发动机右线束插头连接，白色，3针，在中央电器后面T4g-自动变速器线束与档位指示灯插头连接，4针，在换档杆下面T68-自动变速器线束与变速器控制单元插头连接，68针，在变速器控制单元上⑤-接地点，在中央电器左侧星形接地爪上接地连接线，在发动机右线束内连接线（58b）在仪表板线束内接地连接线，在自动变速器线束内图9-135（m）桑塔纳2000GSi-ATABS控制单元、车轮转速传感器、电磁阀电路图F-制动灯开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制器J217-自动变速器控制单元，在右侧座椅地毯下面J330-集控锁摇窗机控制器，在杂物箱上方M9-左制动灯M10-右制动灯M13-高位制动灯N133-ABS 右后进油电磁阀N134-ABS右后出油电磁阀N135-ABS左后进油电磁阀N136-ABS左后出油电磁阀S2-制动灯保险丝，10A S12-ABS控制器，自动变速器控制单元保险丝，15A T1a-前大灯线束与ABS线束插头连接，1针，在中央电器后面T1e-ABS线束与电动摇窗机线束插头连接，1针，在中央电器后面T2i-前大灯线束与仪表板线束插头连接，2针，在中央电器后面T2l-ABS线束与右后转速传感器插头连接，2针，在右后座位下面T2k-ABS线束与左后转速传感器插头连接，2针，在左后座位下面T2Ⅴ-自动变速器线束与仪表板线束插头连接，黑色，2针，在中央电器后面T25-ABS线束与ABS控制器插头连接，25针，在ABS控制器上T25a-遥控/集控锁线束与集控锁/摇窗机控制器插头连接，25针，在集控锁/摇窗机控制器上T68-自动变速器线束与变速器控制单元插头连接，68针，在变速器控制单元上图9-135（n）桑塔纳2000GSi-ATABS控制单元、ABS液压泵、电磁阀电路图A-蓄电池F9-手制动指示灯开关F34-制动液位报警开关J104-ABS控制器K7-手制动指示及制动液位警告灯K47-ABS警告灯N99-ABS右前进油电磁阀N100-ABS 右前出油电磁阀N101-ABS左前进油电磁阀N102-ABS左前出油电磁阀T1k-仪表板线束与ABS线束插头连接，1针，在中央电器后面T2j-ABS液压泵与控制单元插头连接，2针，在ABS控制单元上T25-ABS线束与ABS控制器插头连接，25针，在ABS 控制器上TV1-诊断线插座，附加插在中央电器13号位上V64-ABS液压泵图9-135（o）桑塔纳2000GSi-ATABS控制单元、车轮转速传感器、电磁阀电路图A-蓄电池F18-散热风扇敏开关F40-空调水温控制开关F129-组合开关J26-压缩机切断继电器J220-Motronic发动机控制单元J293-散热风扇控制器N25-电磁离合器S104-散热风扇保险丝，高速档（使用空调时），30A S108-散热风扇保险丝，低速档（使用空调时），30A T1f-前大灯线束与压缩机电磁离合器插头连接，1针，在压缩机旁T3p-仪表板线束与发动机线束插头连接，红/黄，3针，在中央电器后面T3q-发动机线束与前大灯线束插头连接，红色，3针，在中央电器后面T4-前大灯线束与散热风扇控制器插头连接，4针，在散热风扇控制器上T8a-发动机线束与发动机右线束插头连接，8针，在发动机舱中间支架上T10-前大灯线束与散热风扇控制器插头连接，10针，在散热风扇控制器上T80-发动机线束、发动机右线束与发动机控制单元插头连接，80针，在发动机控制单元上V7-左散热风扇V8-右散热风扇②-接地点，在蓄电池支架上接地连接线，在前大灯线束内连接线，在前大灯线束内线束内。

第七节全车电路桑塔纳轿车的各种线束布置如图9-114~图9-126所示。

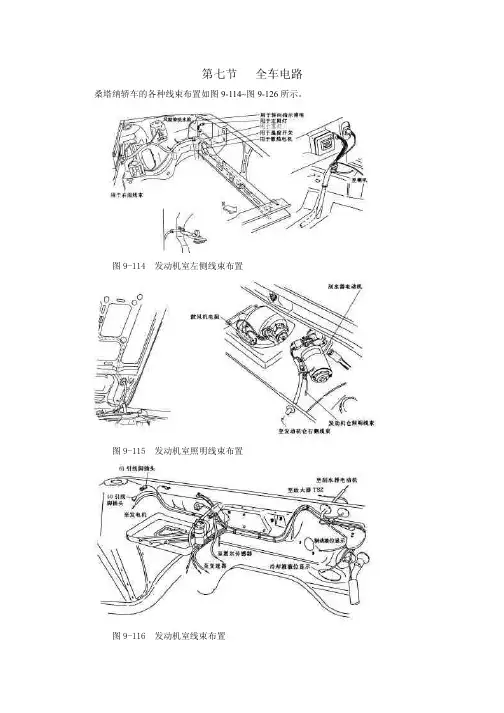

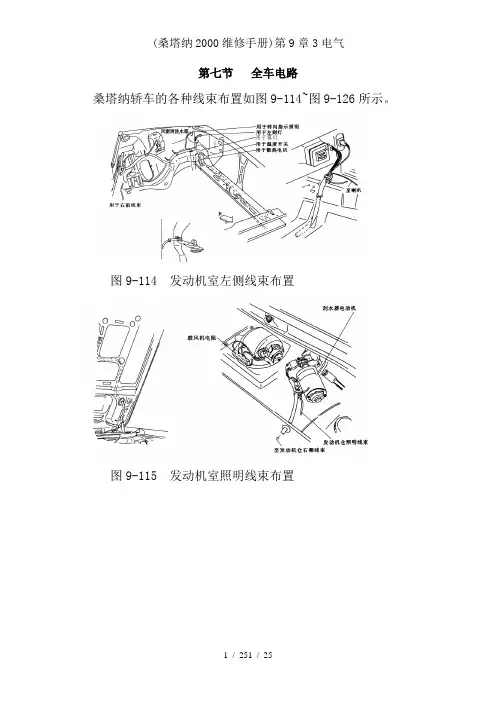

图9-114 发动机室左侧线束布置图9-115 发动机室照明线束布置图9-116 发动机室线束布置图9-117 车速里程表传感器布置图9-118 仪表板线束布置图9-119 仪表板线束布置图9-120 仪表板线束布置图9-121 门内线束布置图9-122 门内线束布置图9-123 车内线束布置图9-124 车后部线束布置图9-125 行李箱盖线束布置图9-126 内部照明灯线束布置桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图9-127和表9-8所示），主线来从中央线路板反面接插后通往各用电器（如图9-128所示）。
