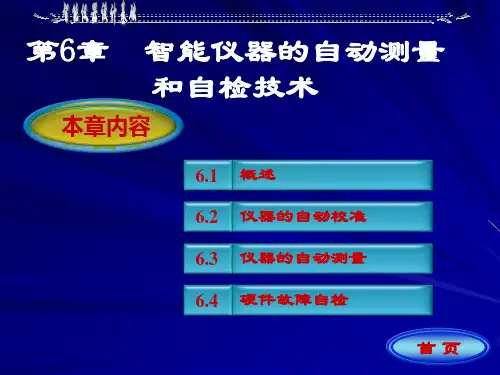

智能仪器设计基础第6章

课程名称：智能仪器原理及应用课程代码： 09280第一部分课程性质与特点一、课程性质与特点1．课程性质《智能仪器》是高等教育自学考试电子工程本科专业必修的专业基础课程之一。

智能仪器在通信、家电、自动控制、仪器仪表中得到了广泛的应用。

通过本课程的学习，使学生掌握利用微处理器系统使电子仪器实现智能化的具体方法，包括硬件和软件两个方面。

2．课程特点智能仪器课程侧重讨论智能仪器实际设计过程中所涉及的具体方法与技巧。

旨在使学生运用所学的微型计算机和电子技术等方面的基础知识，解决现代电子仪器开发过程中的实际问题，逐步具备能够设计以微型计算机为核心的电子系统的能力。

本课程中既有硬件的原理和组成，又有针对硬件的软件编程，软件与硬件必须同时兼顾。

因此本课程具有实用性强、理论和实践结合、软硬件结合等特点二、课程目标与基本要求1．课程目标使学生运用所学的微型计算机和电子技术等方面的基础知识，解决现代电子仪器开发过程中的实际问题，逐步具备能够设计以微型计算机为核心的电子系统的能力。

2．基本要求掌握智能仪器的结构、设计要点，模拟量输入输出通道，人机接口，通信接口，以及典型处理功能，掌握电压测量为主的智能仪器、智能电子计数器和数字存储示波器的工作原理和结构组成，还要掌握个人仪器和虚拟仪器的基本概念、组成原理和设计方法，了解VXI和LabVIEW仪器系统的组成原理。

三、与本专业其他课程的联系1．学习本课程主要涉及模拟电子技术、数字电子技术以及微机原理课程中有关接口和汇编程序、微机控制方法等方面的有关知识。

因此，应当尽可能地在先修《模拟电子技术》、《数字电子技术》、《微机原理》和《微机接口技术》，《单片机原理与应用》等课程或者学过“电路基础”、“数字电路”、“单片机原理与应用”等课程的基础上进行自学.2．本课程将为有关智能仪器系统设计方面的课题打下必要的基础。

第二部分考核内容与考核目标第一章导论一、学习目的与要求通过本章学习，学生应重点掌握智能仪器的组成及特点、智能仪器及测试系统的发展以及智能仪器设计的要点。

• 机械装置往往会有数百个零件，非常复杂。这将需要专业的领域知识来诊断和 维修机械。决策表（DT）是一种紧凑、快速、准确的求解问题的方法（见第7 章中的CarBuyer示例）。
6.5.2 振动故障诊断的专家系统
• VIBEX专家系统结合了决策表分析（DTA）和DT，决策表分析是通过已知案 例来构建的，而DT是为了做出分类，使用归纳式知识获取过程来构建。 VIBEX DT与机器学习技术相结合，比起ⅤIBEX（VIBration Expert）TBL方 法在处理振动原因和发生概率较高的案例时，其诊断更有效率。人类专家合作 构建DTA，这最终得到了由系统知识库组成的规则集。然后，人们使用贝叶斯 算法计算出规则的确定性因子。
6.5.2 振动故障诊断的专家系统
• 专家系统的重要作用之一是用于故障诊断。在昂贵、高速、关键机械运转的情 况下，故障的早期准确检测非常重要。在机械运转的情况下，异常情况的常见 指标是旋转机械的振动。检测到故障后，维护工程师能够识别症状信息，解释 各种错误信息和指示，并提出正确的诊断。换句话说，识别可能导致故障的组 件以及组件失败的原因。
人工智能导论
Introduction to artificial intelligence
• （1）规划——在这个阶段，根据所有可能的原子构型的集合中和质谱推导出 的约束一致的原子构型集合，还原出答案。应用约束，选择必须出现在最终结 构中的分子片段，剔除不能出现的分子片段。
• （2）生成——使用名为CONGEN的程序来生成可能的结构。“它的基础是组 合算法（具有数学证明的完整性以及非冗余生成性）。组合算法可以产生所有 在拓扑上合法的候选结构。通过使用‘规划’过程提供的约束进行裁剪，引导 生成合理的集合（即满足约束条件的集合），而不是巨大的合法集合。”

- 12 -
《现代检测理论与技术》 第六章 智能化检测技术（上）
6.1 智能化检测概述
6.1.4 智能化检测与自动测试
智能检测与自动测试是相辅相成的。自动测试技术的发展是智能检测的基 础，智能检测是自动测试的高级阶段。 自动测试系统是对那些能自动完成激励、测量、数据处理，并显示或输出 测试结果的一类系统的统称。 （1）第一代自动测试系统——专用型 专用型是针对具体测试要求而定制的，用于测试工作量很大的重复测试， 高可靠性的复杂测试等。用来提高测试速度或用于人员难以进入的恶劣环境。 第一代自动测试系统的缺点突出表现在接口及标准化方面。 （2）第二代自动测试系统——台式仪器积木型 在标准接口总线的基础上，以积木方式组建的系统。普遍采用的接口总线 为通用接口总线GPIB（美国称IEEE488，HP－IB；欧洲、日本称IEC625）。 基于GPIB总线的自动测试系统的主要缺点表现为：总线的传输速率不大； 机箱、电源、面板、开关大部分都是重复配置的。
- 13 -
《现代检测理论与技术》 第六章 智能化检测技术（上）
6.1 智能化检测概述
[例]：基于GPIB和局域网的分布式自动测试系统（检测实验室）
- 14 -
《现代检测理论与技术》 第六章 智能化检测技术（上）
6.1 智能化检测概述
（3）第三代自动测试系统——模块化仪器集成型 主要由模块化的仪器和设备所组成。 ——GPIB（General Purpose Interface Bus）通用接口总线； ——CAMAC（Computer Automated Measurement And Control）计算机辅 助（自动）测控系统； ——VXI（VME bus Extantions for Instrumentation）是VME（Versa Module Eurocard）计算机总线向仪器测试领域的扩展，具有高达 40Mbps的数据传输速率； ——PXI（PCI Extension for Instrumentation）是PCI总线（其中的 Compact PCI总线）向仪器测量领域的扩展，其中数据传输速率为 132-264Mbps。

智能仪器原理与设计课后答案【篇一：《智能仪器设计》复习题及答案】>答：智能仪器有以下特点：（1）自动校正零点、满度和切换量程（2）多点快速检测（3）自动修正各类测量误差（4）数字滤波（5）数据处理（6）各种控制规律（7）多种输出形式（8）数据通信（9）自诊断（10）掉电保护。

2、简述智能仪表的设计思想和研制步骤。

答：智能仪表的设计思想是根据仪表的功能要求和技术经济指标，自顶向下（由大到小、由粗到细）地按仪表功能层次把硬件和软件分成若干个模块，分别进行设计和调试，然后把它们连接起来，进行总调。

智能仪表的研制步骤大致上可以分为三个阶段：确定任务、拟定设计方案阶段；硬件、软件研制及仪表结构设计阶段；仪表总调、性能测试阶段。

3、在mcs-51系列单片机中扩展外部存储器用哪几个i/o端口？答：在mcs-51系列单片机中扩展外部存储器用p0和p2口。

4、在8031扩展系统中，片外程序存储器和片外数据存储器共处一个地址空间，为什么不会发生总线冲突？答：因为片外程序存储器和片外数据存储器虽然共处一个地址空间，但它们的控制信号是不同的，其中8031的为片外程序存储器的读选通信号，而和为片外数据存储器的读和写选通信号。

5、mcs-51有哪些中断源？它们各自的中断服务程序入口地址是什么？答：mcs-51有5个中断源，它们分别是外部中断0、定时器0、外部中断1、定时器1和串行口。

它们各自的中断服务程序入口地址见下表。

6、当使用一个定时器时，如何通过软硬件结合的方法来实现较长时间的定时？答：首先用定时器定时一个时间，然后在数据存储器中设置一个计数器，通过计数器对定时器的溢出次数的累计即可实现较长时间的定时。

7、试述模拟量输入通道的结构形式及其使用场合。

答：模拟量输入通道有单通道和多通道之分。

多通道的结构通常又可以分为两种：（1）每个通道有独自的放大器、s/h和a/d，这种形式通常用于高速数据采集系统。

（2）多路通道共享放大器、s/h和a/d，这种形式通常用于对速度要求不高的数据采集系统。
