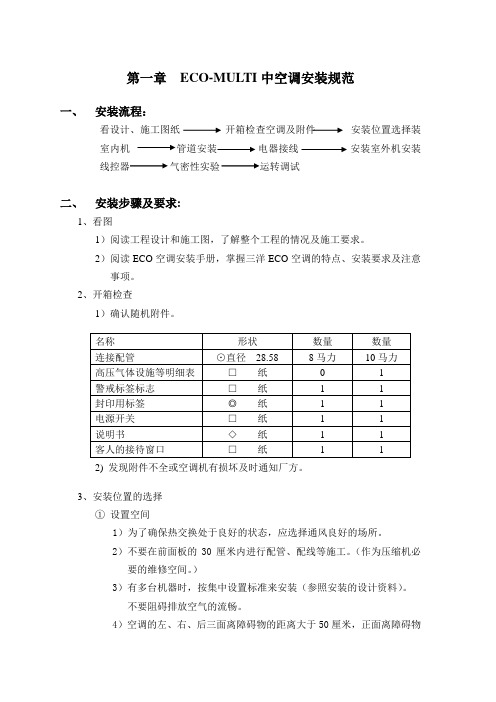

第一章ECO-MULTI中空调安装规范一、安装流程：看设计、施工图纸开箱检查空调及附件安装位置选择装室内机管道安装电器接线安装室外机安装线控器气密性实验运转调试二、安装步骤及要求:1、看图1）阅读工程设计和施工图，了解整个工程的情况及施工要求。

2）阅读ECO空调安装手册，掌握三洋ECO空调的特点、安装要求及注意事项。

2、开箱检查1）确认随机附件。

2) 发现附件不全或空调机有损坏及时通知厂方。

3、安装位置的选择①设置空间1）为了确保热交换处于良好的状态，应选择通风良好的场所。

2）不要在前面板的30厘米内进行配管、配线等施工。

（作为压缩机必要的维修空间。

）3）有多台机器时，按集中设置标准来安装（参照安装的设计资料）。

不要阻碍排放空气的流畅。

4）空调的左、右、后三面离障碍物的距离大于50厘米，正面离障碍物距离大于60厘米。

②基础用混凝土建造并且要高于5厘米，要有良好的防水性。

安装设备时要紧固好地脚螺栓。

③在降雪较多的地方，一定要设置防雪屋顶及围墙。

④选择排水良好的场所。

⑤要考虑运转噪音或吹风不要影响附近的住户。

⑥选择的安装场所要确保制冷剂配管的长度和尺寸在下表的范围内。

备注：请参照ECO空调说明书中管路图。

4、室内机的安装①四方向机A、装室内机前的准备。

1）用提供的等比例安装模板，来决定吊装螺杆的位置。

2）在天花板上钻孔。

3）牢固地将吊装螺栓固定于天花板上。

B、内机1）安装室内机时，管道一定要放在天花板内，并在其内进行连接，如天花板已经组装完成，在装室内机前，应先将管道置于连接位置上。

2）吊装螺栓的下端到天花板的距离不应超过60毫米。

3）在4个吊装螺栓上旋入2个六角螺母和垫片。

4）拆下在运输过程中保护风机的硬板。

5）装上室内机后，用附属的标尺调节室内机与天花板表面之间的距离（48毫米）。

C、排水管的安装1）标准硬度的聚氯乙烯管（直径32毫米）作排水管，并用排水软管连接，包上排水软管包扎带，防止漏水。

2）排水实验检查排水情况后，将管道包上附属的密封和排水绝热体。

SANYO 26英寸墙外冷暖机及热泵技术与服务手册说明书

SANYO 26英寸墙外冷暖机及热泵技术与服务手册说明书

TECHNICAL & SERVICE MANUALSTB0810C1STB0811C1STB1010C1STB1023C1STB1020C1STB1123C1STB1220C1STB0823H1SANYO 26˝ THROUGH THE WALL AIR CONDITIONERS & HEAT PUMPSTB0810C1 STB0811C1STB1010C1 STB1023C1STB1020C1 STB1123C1STB1220C1 STB0823H1Destination: U.S.A.HOW TO USE THIS MANUALThis manual is designed to help service personnel to understand basic functions, operation and possible troubles and their remedies on SANYO 26˝ Through The Wall Air Conditioner. You can use this manual both as a reference to find specific information about the capacity, construction of the unit, and as a source of information to help you set up and maintain the air conditioner. Please use this manual to make your work easier, keep the air conditioner functioning well, and keep your customer satisfied.Please read IMPORTANT ! precautional information on the previous page before you start actual work.SANYO 26˝ THROUGH THE WALL A/C MODEL IDENTIFICATIONSANYO 26˝ Through The Wall Air Conditioner is identified by a model number. Cooling or heating capacity, electrical information and special features included on the air conditioner are indicated on the model number.Table of ContentsPage 1.OPERATING RANGE (1)2.SPECIFICATIONS2-1.Unit Specifications (2)2-2.Major Component Specifications (4)2-3.Other Component Specifications (6)3.DIMENSIONAL DATA (7)4.REFRIGERANT FLOW DIAGRAM (8)5.PERFORMANCE DATA5-1.Cooling Capacity (9)5-2.Heating Capacity (17)6.ELECTRICAL DATA6-1.Electrical Characteristics (18)6-2.Electrical Wiring Diagrams (21)6-3.P.C.B.Ass'y (Printed Pattern) (27)7.TROUBLESHOOTING7-1.Check before and after troubleshooting (28)7-2.Air conditioner does not operate (29)7-3.Some part of air conditioner does not operate (31)7-4.Air conditioner operates, but abnormalities are observed (33)7-5.If a sensor is defective (34)8.CHECKING ELECTRICAL COMPONENTS8-1.Measurement of Insulation Resistance (35)8-2.Checking Motor Capacitor (36)8-3.Checking Fan Motor Winding (36)8-4.Checking Compressor Motor Winding (36)8-5.Checking Thermistor (36)9.DISASSEMBLY PROCEDURE9-1.Removing Front Grille (37)9-2.Removing Wall Sleeve (37)9-3.Removing Electrical Component Box (37)9-4.Removing Electric Heater (38)9-5.Removing Blower Wheel (39)9-6.Removing Evaporator (39)9-7.Removing Condenser (40)9-8.Removing Propeller Fan (40)9-9.Removing Fan Motor (41)10.FUNCTION10-1.Room temperature Control (42)10-2.Defrosting Operation (Heating) (45)1.OPERATING RANGEs COOLING ONLY MODELModels STB0810C1STB1010C1STB1020C1STB1220C1s COOLING & ELECTRIC HEATING MODELModels STB0811C1STB1023C1STB1123C1s HEAT PUMP MODELModel STB0823H12.SPECIFICATIONS 2-1.Unit Specifications2-2.Major Component Specifications2-3.Other Component SpecificationsModels STB0810C1STB1010C1STB1020C1STB1220C1STB0811C1STB1023C1STB1123C1STB0823H1Room Thermostat YTB-2U136YTB-2U358 Model STB1020C1 STB0810C1STB0811C1 STB1023C1STB1220C1 STB1010C1 STB1123C1 Openrating temp.Cold°F ON: 65 / OFF: 61±3 (Diff: 4 Deg)Warm°F ON: 90 / OFF:86PTC Thermister (for compressor start up)PTH491A04AR470N500 Model STB0810C1 STB0811C1Resistance at 77°FΩ47±30%Relay (Heater)VC20A-115-S VC20A-230-S Model STB0811C1STB1023C1 STB1123C1 Coil rating AC115V , 60Hz AC208/230V , 60Hz Contact rating AC265V , 22A AC265V , 22AElectoric Heater Ass'y AH-H06S AH-H10S Model STB0811C1STB1023C1 STB0823H1STB1123C1 Heater Element Rating 1.22 kW , 115V 3.4 kW , 230VResistanceΩ 9.5±1.5% (at 68°F)13.6±1.5% (at 68°F)Watt Dinsty w/in28.913.2Dimension In Dia 3/8 , Leng 36Dia 3/8 , Leng 36 Heater Thermo.Type CS-7LOpenrating temp°F OFF : 122±5 / ON : 95±9 Fuse Type SF-152UOpenrating temp°F306±5Power Trnsformer ATR-J64ULN2Model STB0823H1Rating Primary AC220V , 60HzSecondary AC19V , 0.3AThermister (Room sensor)PBC-41E-S29Model STB0823H1Resistance at 32°F kΩ15±5%Thermister (Outdoor coil)PBC-41E-S14Model STB0823H1Resistance at 32°F kΩ15±5%4-way Valve (Solenoid coil)CHV-01AQ503UA1(Coil) / CHV-01U1(Valve) Model STB0823H1Coil raiting AC208/230V (60Hz) , 6W3.DIMENSIONAL DATAModels STB0810C1STB1010C1STB1020C1STB1220C1 STB0811C1STB1023C1STB1123C1STB0823H14.REFRIGERANT FLOW DIAGRAM Models STB0810C1STB1010C1STB1020C1STB1220C1 STB0811C1STB1023C1STB1123C1Model STB0823H15.PERFORMANCE DATA5-1.Cooling CapacityModel STB0810C1115 V Single phase 60 HzRATING CAPACITY8,200BTU/hAIR FLOW RATE270CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC8,2607,9007,5407,1806,7506,210CM0.600.650.700.750.790.8470 (21.1)SHC6,2606,1005,9405,7805,5805,3505973 (22.8)SHC7,3107,1506,9906,8306,6306,210(15.0)77 (25.0)SHC8,2607,9007,5407,1806,7506,21080 (26.7)SHC8,2607,9007,5407,1806,7506,21084 (28.9)SHC8,2607,9007,5407,1806,7506,21088 (31.1)SHC8,2607,9007,5407,1806,7506,210TC9,3508,4808,0907,7107,2506,670CM0.620.670.720.770.810.8670 (21.1)SHC5,1705,0104,8404,6804,4904,2606373 (22.8)SHC6,2206,0605,8905,7305,5405,310(17.2)77 (25.0)SHC7,2707,1106,9406,7806,5906,36080 (26.7)SHC8,3208,1607,9907,7107,2506,67084 (28.9)SHC8,8608,4808,0907,7107,2506,67088 (31.1)SHC8,8608,4808,0907,7107,2506,670TC9,4309,0208,610#8,2007,7107,090CM0.640.690.740.790.840.8970 (21.1)SHC4,0503,8903,7303,5703,3803,1506773 (22.8)SHC5,1004,9404,7804,6204,4304,200(19.4)77 (25.0)SHC6,1505,9905,8305,6705,4805,25080 (26.7)SHC7,2007,0406,8706,7206,5306,29084 (28.9)SHC8,2508,0907,9207,7707,5807,09088 (31.1)SHC9,3009,0208,6108,2007,7107,090TC10,0009,5609,1308,6908,1707,520CM0.660.710.760.820.860.9173 (22.8)SHC3,9703,8203,6603,5003,3203,0907077 (25.0)SHC5,0204,8604,7104,5504,3704,140(21.1)80 (26.7)SHC6,0705,9105,7605,6005,4205,19084 (28.9)SHC7,1206,9606,8106,6506,4706,24088 (31.1)SHC8,1708,0107,8607,7007,5207,290TC10,61010,1509,6709,1308,5407,950CM0.670.730.780.840.890.94 7377 (25.0)SHC3,8503,6903,5303,3603,1702,970(22.8)80 (26.7)SHC4,9004,7404,5804,4004,2204,02084 (28.9)SHC5,9505,7905,6305,4505,2605,07088 (31.1)SHC7,0006,8406,6806,5006,3106,120TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB1010C1115 V Single phase 60 HzRATING CAPACITY10,200BTU/hAIR FLOW RATE270CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC10,2809,8309,3808,9408,3907,730CM0.800.870.93 1.00 1.06 1.1370 (21.1)SHC7,2207,0006,7906,5806,3206,0205973 (22.8)SHC8,2708,0507,8407,6307,3707,070(15.0)77 (25.0)SHC9,3209,1008,8908,6808,3907,73080 (26.7)SHC10,2809,8309,3808,9408,3907,73084 (28.9)SHC10,2809,8309,3808,9408,3907,73088 (31.1)SHC10,2809,8309,3808,9408,3907,730TC11,63010,55010,0709,5909,0108,290CM0.820.890.95 1.02 1.09 1.1570 (21.1)SHC6,1305,9105,7005,4905,2404,9306373 (22.8)SHC7,1806,9606,7506,5406,2905,980(17.2)77 (25.0)SHC8,2308,0107,8007,5807,3307,03080 (26.7)SHC9,2809,0608,8508,6308,3808,08084 (28.9)SHC10,33010,1109,9009,5909,0108,29088 (31.1)SHC11,03010,55010,0709,5909,0108,290TC11,73011,22010,710#10,2009,5908,820CM0.850.920.98 1.05 1.12 1.1970 (21.1)SHC5,0004,7804,5704,3604,1103,8106773 (22.8)SHC6,0505,8305,6205,4105,1604,860(19.4)77 (25.0)SHC7,0906,8806,6706,4606,2105,91080 (26.7)SHC8,1407,9307,7207,5107,2606,96084 (28.9)SHC9,1908,9808,7708,5608,3108,01088 (31.1)SHC10,24010,0309,8209,6109,3608,820TC12,43011,89011,35010,81010,1609,350CM0.870.94 1.01 1.08 1.15 1.2273 (22.8)SHC4,9004,6904,4804,2804,0403,7407077 (25.0)SHC5,9505,7405,5305,3305,0904,790(21.1)80 (26.7)SHC7,0006,7906,5806,3806,1405,84084 (28.9)SHC8,0507,8407,6307,4307,1906,89088 (31.1)SHC9,1008,8908,6808,4808,2407,940TC13,19012,62012,03011,35010,6309,880CM0.890.97 1.04 1.11 1.18 1.26 7377 (25.0)SHC4,7604,5504,3404,1003,8603,610(22.8)80 (26.7)SHC5,8105,6005,3905,1504,9004,65084 (28.9)SHC6,8506,6506,4406,2005,9505,70088 (31.1)SHC7,9007,7007,4907,2507,0006,750TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB1020C1230 V Single phase 60 HzRATING CAPACITY9,700BTU/hAIR FLOW RATE270CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC9,7709,3508,9208,5007,9807,350CM0.760.820.880.940.97 1.0070 (21.1)SHC6,9806,7806,5806,3806,1405,8605973 (22.8)SHC8,0307,8307,6307,4307,1906,910(15.0)77 (25.0)SHC9,0808,8808,6808,4807,9807,35080 (26.7)SHC9,7709,3508,9208,5007,9807,35084 (28.9)SHC9,7709,3508,9208,5007,9807,35088 (31.1)SHC9,7709,3508,9208,5007,9807,350TC11,06010,0309,5709,1208,5707,890CM0.780.840.900.97 1.00 1.0270 (21.1)SHC5,8905,6905,4905,2905,0504,7606373 (22.8)SHC6,9406,7406,5406,3406,1005,810(17.2)77 (25.0)SHC7,9907,7907,5807,3907,1506,86080 (26.7)SHC9,0408,8408,6308,4408,2007,89084 (28.9)SHC10,0909,8909,5709,1208,5707,89088 (31.1)SHC10,49010,0309,5709,1208,5707,890TC11,15010,67010,180#9,7009,1208,390CM0.800.870.93 1.00 1.03 1.0670 (21.1)SHC4,7604,5604,3604,1603,9303,6506773 (22.8)SHC5,8105,6105,4105,2104,9804,700(19.4)77 (25.0)SHC6,8606,6606,4606,2606,0305,75080 (26.7)SHC7,9107,7107,5107,3107,0806,80084 (28.9)SHC8,9608,7608,5608,3608,1307,85088 (31.1)SHC10,0109,8109,6109,4109,1208,390TC11,82011,31010,80010,2809,6708,890CM0.830.890.96 1.03 1.06 1.0973 (22.8)SHC4,6704,4704,2804,0903,8603,5807077 (25.0)SHC5,7205,5205,3305,1404,9104,630(21.1)80 (26.7)SHC6,7706,5706,3806,1905,9605,68084 (28.9)SHC7,8207,6207,4307,2407,0106,73088 (31.1)SHC8,8708,6708,4808,2908,0607,780TC12,55012,00011,44010,80010,1109,400CM0.840.920.98 1.05 1.09 1.12 7377 (25.0)SHC4,5304,3404,1403,9203,6903,450(22.8)80 (26.7)SHC5,5805,3905,1904,9704,7404,50084 (28.9)SHC6,6306,4406,2406,0205,7905,55088 (31.1)SHC7,6807,4907,2907,0706,8406,600TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB1220C1230 V Single phase 60 HzRATING CAPACITY11,500BTU/hAIR FLOW RATE270CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC11,59011,08010,58010,0709,4608,710CM0.920.99 1.06 1.14 1.21 1.2870 (21.1)SHC7,8807,6207,3707,1306,8306,4805973 (22.8)SHC8,9308,6708,4208,1807,8807,530(15.0)77 (25.0)SHC9,9809,7209,4709,2308,9308,58080 (26.7)SHC11,03010,77010,52010,0709,4608,71084 (28.9)SHC11,59011,08010,58010,0709,4608,71088 (31.1)SHC11,59011,08010,58010,0709,4608,710TC13,11011,89011,35010,81010,1609,350CM0.94 1.02 1.09 1.17 1.24 1.3170 (21.1)SHC6,7906,5306,2806,0405,7405,3906373 (22.8)SHC7,8407,5807,3307,0906,7906,440(17.2)77 (25.0)SHC8,8908,6308,3808,1407,8407,49080 (26.7)SHC9,9409,6809,4309,1908,8908,54084 (28.9)SHC10,99010,73010,48010,2309,9409,35088 (31.1)SHC12,04011,78011,35010,81010,1609,350TC13,22012,65012,070#11,50010,8109,950CM0.97 1.05 1.13 1.21 1.28 1.3570 (21.1)SHC5,6505,4005,1504,9004,6204,2606773 (22.8)SHC6,7006,4506,2005,9505,6705,310(19.4)77 (25.0)SHC7,7507,5007,2507,0006,7206,36080 (26.7)SHC8,8008,5508,3008,0507,7707,41084 (28.9)SHC9,8509,6009,3509,1008,8108,46088 (31.1)SHC10,90010,65010,40010,1509,8609,510TC14,02013,41012,80012,19011,46010,540CM 1.00 1.08 1.16 1.24 1.32 1.3973 (22.8)SHC5,5505,3005,0504,8104,5304,1907077 (25.0)SHC6,6006,3506,1005,8605,5805,230(21.1)80 (26.7)SHC7,6507,4007,1506,9106,6306,28084 (28.9)SHC8,7008,4508,2007,9607,6807,33088 (31.1)SHC9,7509,5009,2509,0108,7308,380TC14,88014,23013,56012,80011,98011,140CM 1.02 1.11 1.19 1.27 1.35 1.43 7377 (25.0)SHC5,3805,1404,8904,6204,3304,040(22.8)80 (26.7)SHC6,4306,1905,9405,6705,3805,09084 (28.9)SHC7,4807,2406,9906,7206,4306,14088 (31.1)SHC8,5308,2908,0407,7707,4807,190TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB0811C1115 V Single phase 60 HzRATING CAPACITY8,000BTU/hAIR FLOW RATE250CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC8,0607,7107,3607,0106,5806,060CM0.590.640.680.730.790.8570 (21.1)SHC5,9705,8105,6505,4905,3005,0705973 (22.8)SHC6,9406,7806,6206,4606,2706,040(15.0)77 (25.0)SHC7,9107,7107,3607,0106,5806,06080 (26.7)SHC8,0607,7107,3607,0106,5806,06084 (28.9)SHC8,0607,7107,3607,0106,5806,06088 (31.1)SHC8,0607,7107,3607,0106,5806,060TC9,1208,2707,9007,5207,0706,500CM0.610.650.700.750.810.8770 (21.1)SHC4,9604,8004,6304,4704,2904,0506373 (22.8)SHC5,9305,7705,6105,4505,2605,030(17.2)77 (25.0)SHC6,9006,7406,5806,4206,2306,00080 (26.7)SHC7,8707,7107,5507,3907,0706,50084 (28.9)SHC8,6508,2707,9007,5207,0706,50088 (31.1)SHC8,6508,2707,9007,5207,0706,500TC9,2008,8008,400#8,0007,5206,920CM0.620.670.720.770.840.9070 (21.1)SHC3,9203,7503,6003,4403,2503,0206773 (22.8)SHC4,8904,7304,5704,4104,2203,990(19.4)77 (25.0)SHC5,8605,7005,5405,3805,2004,97080 (26.7)SHC6,8306,6706,5106,3506,1705,94084 (28.9)SHC7,8007,6407,4807,3307,1406,91088 (31.1)SHC8,7808,6108,4008,0007,5206,920TC9,7509,3308,9008,4807,9707,340CM0.640.690.740.800.860.9273 (22.8)SHC3,8403,6803,5303,3703,1902,9707077 (25.0)SHC4,8104,6604,5004,3504,1603,940(21.1)80 (26.7)SHC5,7905,6305,4705,3205,1304,91084 (28.9)SHC6,7606,6006,4406,2906,1105,88088 (31.1)SHC7,7307,5707,4207,2607,0806,850TC10,3509,9009,4308,9008,3407,750CM0.650.710.760.820.880.95 7377 (25.0)SHC3,7203,5703,4103,2303,0402,860(22.8)80 (26.7)SHC4,6904,5404,3804,2004,0203,83084 (28.9)SHC5,6605,5105,3505,1804,9904,80088 (31.1)SHC6,6406,4806,3206,1505,9605,770TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB1023C1230 V Single phase 60 HzRATING CAPACITY9,500BTU/hAIR FLOW RATE250CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC9,5709,1608,7408,3207,8207,200CM0.740.800.860.920.96 1.0170 (21.1)SHC6,7006,5006,3006,1005,8605,5805973 (22.8)SHC7,6707,4707,2707,0706,8406,550(15.0)77 (25.0)SHC8,6408,4408,2408,0407,8107,20080 (26.7)SHC9,5709,1608,7408,3207,8207,20084 (28.9)SHC9,5709,1608,7408,3207,8207,20088 (31.1)SHC9,5709,1608,7408,3207,8207,200TC10,8309,8209,3808,9308,3907,720CM0.760.830.880.950.99 1.0370 (21.1)SHC5,6905,4905,2905,0904,8504,5706373 (22.8)SHC6,6606,4606,2606,0605,8305,540(17.2)77 (25.0)SHC7,6307,4307,2307,0306,8006,51080 (26.7)SHC8,6008,4008,2008,0007,7707,48084 (28.9)SHC9,5809,3709,1708,9308,3907,72088 (31.1)SHC10,2709,8209,3808,9308,3907,720TC10,93010,4509,980#9,5008,9308,220CM0.790.850.910.98 1.02 1.0770 (21.1)SHC4,6404,4404,2404,0403,8103,5306773 (22.8)SHC5,6105,4105,2105,0204,7904,500(19.4)77 (25.0)SHC6,5806,3806,1805,9905,7605,47080 (26.7)SHC7,5507,3507,1506,9606,7306,45084 (28.9)SHC8,5308,3208,1307,9307,7007,42088 (31.1)SHC9,5009,3009,1008,9008,6708,220TC11,58011,08010,57010,0709,4708,710CM0.810.870.94 1.01 1.05 1.1073 (22.8)SHC4,5504,3504,1603,9703,7403,4607077 (25.0)SHC5,5205,3305,1304,9404,7104,440(21.1)80 (26.7)SHC6,5006,3006,1005,9105,6905,41084 (28.9)SHC7,4707,2707,0806,8806,6606,38088 (31.1)SHC8,4408,2408,0507,8607,6307,350TC12,29011,76011,20010,5709,9009,210CM0.830.900.96 1.03 1.08 1.13 7377 (25.0)SHC4,4104,2204,0203,8003,5703,340(22.8)80 (26.7)SHC5,3805,1905,0004,7804,5404,31084 (28.9)SHC6,3606,1605,9705,7505,5205,28088 (31.1)SHC7,3307,1406,9406,7206,4906,250TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB1123C1230 V Single phase 60 HzRATING CAPACITY11,300BTU/hAIR FLOW RATE250CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC11,38010,89010,4009,9009,3008,560CM0.900.98 1.04 1.12 1.19 1.2670 (21.1)SHC7,6107,3607,1106,8606,5706,2105973 (22.8)SHC8,5908,3308,0807,8307,5407,180(15.0)77 (25.0)SHC9,5609,3009,0508,8008,5108,16080 (26.7)SHC10,53010,28010,0209,7809,3008,56084 (28.9)SHC11,38010,89010,4009,9009,3008,56088 (31.1)SHC11,38010,89010,4009,9009,3008,560TC12,89011,68011,15010,6209,9809,190CM0.93 1.00 1.07 1.15 1.22 1.2970 (21.1)SHC6,6106,3506,1005,8505,5605,2006373 (22.8)SHC7,5807,3207,0706,8206,5306,170(17.2)77 (25.0)SHC8,5508,2908,0407,7907,5007,15080 (26.7)SHC9,5209,2709,0108,7708,4708,12084 (28.9)SHC10,49010,2409,9909,7409,4509,09088 (31.1)SHC11,47011,21010,96010,6209,9809,190TC13,00012,43011,870#11,30010,6209,770CM0.96 1.03 1.11 1.19 1.26 1.3370 (21.1)SHC5,5505,2905,0404,8004,5104,1606773 (22.8)SHC6,5206,2606,0205,7705,4805,130(19.4)77 (25.0)SHC7,4907,2406,9906,7406,4506,10080 (26.7)SHC8,4608,2107,9607,7107,4307,07084 (28.9)SHC9,4309,1808,9308,6908,4008,04088 (31.1)SHC10,41010,1509,9009,6609,3709,020TC13,77013,18012,58011,98011,26010,360CM0.98 1.06 1.14 1.22 1.30 1.3773 (22.8)SHC5,4505,2004,9504,7104,4304,0807077 (25.0)SHC6,4206,1705,9205,6805,4005,050(21.1)80 (26.7)SHC7,3907,1406,8906,6506,3706,02084 (28.9)SHC8,3608,1107,8707,6307,3406,99088 (31.1)SHC9,3309,0808,8408,6008,3107,970TC14,62013,98013,32012,58011,77010,950CM 1.00 1.09 1.17 1.25 1.33 1.41 7377 (25.0)SHC5,2905,0404,7904,5204,2303,940(22.8)80 (26.7)SHC6,2606,0205,7705,4905,2004,91084 (28.9)SHC7,2306,9906,7406,4606,1705,88088 (31.1)SHC8,2007,9607,7107,4307,1406,850TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.Model STB0823H1230 V Single phase 60 HzRATING CAPACITY8,000BTU/hAIR FLOW RATE250CFMEVAPORATOR CONDENSERENT. TEMP. °F (°C)OUTDOOR AMBIENT TEMP. °F( °C)W.B. D.B. 67 75 85 95 105 110(19.4) (23.9) (29.4) (35.0) (40.6) (43.3)TC8,0607,7107,3607,0106,5806,060CM0.610.660.700.750.800.8570 (21.1)SHC5,9805,8105,6505,4905,3005,0705973 (22.8)SHC6,9506,7906,6306,4706,2706,040(15.0)77 (25.0)SHC7,9207,7107,3607,0106,5806,06080 (26.7)SHC8,0607,7107,3607,0106,5806,06084 (28.9)SHC8,0607,7107,3607,0106,5806,06088 (31.1)SHC8,0607,7107,3607,0106,5806,060TC9,1208,2707,9007,5207,0706,500CM0.620.670.720.770.820.8770 (21.1)SHC4,9604,8004,6404,4804,2904,0606373 (22.8)SHC5,9405,7705,6105,4505,2605,030(17.2)77 (25.0)SHC6,9106,7506,5806,4306,2406,00080 (26.7)SHC7,8807,7207,5607,4007,0706,50084 (28.9)SHC8,6508,2707,9007,5207,0706,50088 (31.1)SHC8,6508,2707,9007,5207,0706,500TC9,2008,8008,400#8,0007,5206,920CM0.640.690.740.800.850.9070 (21.1)SHC3,9203,7603,6003,4503,2603,0306773 (22.8)SHC4,8904,7304,5704,4204,2304,000(19.4)77 (25.0)SHC5,8705,7005,5505,3905,2004,97080 (26.7)SHC6,8406,6806,5206,3606,1705,95084 (28.9)SHC7,8107,6507,4907,3307,1506,92088 (31.1)SHC8,7808,6208,4008,0007,5206,920TC9,7509,3308,9008,4807,9707,340CM0.660.710.760.820.870.9273 (22.8)SHC3,8503,6903,5303,3803,2002,9707077 (25.0)SHC4,8204,6604,5104,3504,1703,950(21.1)80 (26.7)SHC5,7905,6305,4805,3205,1404,92084 (28.9)SHC6,7606,6106,4506,3006,1105,89088 (31.1)SHC7,7407,5807,4207,2707,0906,860TC10,3509,9009,4308,9008,3407,750CM0.670.730.780.840.900.95 7377 (25.0)SHC3,7303,5703,4103,2403,0502,860(22.8)80 (26.7)SHC4,7004,5504,3904,2104,0203,83084 (28.9)SHC5,6705,5205,3605,1805,0004,81088 (31.1)SHC6,6406,4906,3306,1505,9705,780TC :Total Cooling Capacity (BTU/h)SHC :Sensible Heat Capacity (BTU/h)CM :Compressor Input (kW)Rating conditions (#Mark) areOutdoor Ambient Temp. 95°F (35°C) D.B.5-2.Heating Capacity (Heat pump Performance)6.ELECTRICAL DATA6-1.Electrical CharacteristicsModel STB0810C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at115V 1-phase 60HzRating Conditions Running Amps.A 1.267.048.3Power Input kW0.1450.7950.94 Full Load Conditions Running Amps.A 1.268.349.6Power Input kW0.1450.935 1.08Model STB1010C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at115V 1-phase 60HzRating Conditions Running Amps.A 1.269.3410.6Power Input kW0.145 1.055 1.20 Full Load Conditions Running Amps.A 1.2611.0412.3Power Input kW0.145 1.255 1.40Model STB1020C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at230 / 208V 1-phase 60HzRating Conditions Running Amps.A0.61/0.64 4.39/ 4.66 5.0/ 5.3Power Input kW0.142/0.1320.998/0.978 1.14/ 1.11 Full Load Conditions Running Amps.A0.61/0.64 4.99/ 5.26 5.6/ 5.9Power Input kW0.142/0.132 1.118/ 1.098 1.26/ 1.23Model STB1220C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at230 / 208V 1-phase 60HzRating Conditions Running Amps.A0.61/0.64 5.49/ 5.96 6.1/ 6.6Power Input kW0.142/0.132 1.208/ 1.198 1.35/ 1.33 Full Load Conditions Running Amps.A0.61/0.64 6.29/ 6.96 6.9/7.6Power Input kW0.142/0.132 1.428/ 1.438 1.57/ 1.57Rating Conditions: Indoor Air Temperature 80°F (26.7°C) D.B. / 67°F (19.4°C) W.B.Outdoor Air Temperature 95°F (35°C) D.B.Full Load Conditions: Indoor Air Temperature 90°F (32.2°C) D.B. / 73°F (22.8°C) W.B.Outdoor Air Temperature 110°F (43.3°C) D.B.Model STB0811C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at115V 1-phase 60HzRating Conditions Running Amps.A 1.267.048.3Power Input kW0.1450.7750.92 Full Load Conditions Running Amps.A 1.268.349.6Power Input kW0.1450.945 1.09Model STB1023C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at230 / 208V 1-phase 60HzRating Conditions Running Amps.A0.61/0.64 4.39/ 4.66 5.0/ 5.3Power Input kW0.142/0.1320.978/0.958 1.12/ 1.09 Full Load Conditions Running Amps.A0.61/0.64 4.99/ 5.26 5.6/ 5.9Power Input kW0.142/0.132 1.128/ 1.088 1.27/ 1.22Model STB1123C1Outdoor Unit Complete UnitFan Motor CompressorPerformance at230 / 208V 1-phase 60HzRating Conditions Running Amps.A0.61/0.64 5.39/ 5.86 6.0/ 6.5Power Input kW0.142/0.132 1.188/ 1.178 1.33/ 1.31 Full Load Conditions Running Amps.A0.61/0.64 6.29/ 6.86 6.9/7.5Power Input kW0.142/0.132 1.408/ 1.408 1.55/ 1.54Rating Conditions: Indoor Air Temperature 80°F (26.7°C) D.B. / 67°F (19.4°C) W.B.Outdoor Air Temperature 95°F (35°C) D.B.Full Load Conditions: Indoor Air Temperature 90°F (32.2°C) D.B. / 73°F (22.8°C) W.B.Outdoor Air Temperature 110°F (43.3°C) D.B.Model STB0823H1COOLINGOutdoor Unit Complete UnitFan Motor CompressorPerformance at230 / 208V 1-phase 60HzRating Conditions Running Amps.A0.61/0.64 3.59/ 3.86 4.2/ 4.5Power Input kW0.142/0.1320.798/0.7880.94/0.92 Full Load Conditions Running Amps.A0.61/0.64 4.29/ 4.46 4.9/ 5.1Power Input kW0.142/0.1320.948/0.918 1.09/ 1.05Rating Conditions: Indoor Air Temperature 80°F (26.7°C) D.B. / 67°F (19.4°C) W.B.Outdoor Air Temperature 95°F (35°C) D.B.Full Load Conditions: Indoor Air Temperature 90°F (32.2°C) D.B. / 73°F (22.8°C) W.B.Outdoor Air Temperature 110°F (43.3°C) D.B.HEATINGOutdoor Unit Complete UnitFan Motor CompressorPerformance at230 / 208V 1-phase 60HzRating Conditions Running Amps.A0.61/0.64 3.39/ 3.66 4.0/ 4.3Power Input kW0.142/0.1320.738/0.7380.88/0.87 Full Load Conditions Running Amps.A0.61/0.64 4.09/ 4.51 4.7/ 5.2Power Input kW0.142/0.1320.898/0.888 1.04/ 1.02Rating Conditions: Indoor Air Temperature 70°F (21.1°C) D.B.Outdoor Air Temperature 47°F (8.3°C) D.B. / 43°F (6.1°C) W.B.Full Load Conditions: Indoor Air Temperature 80°F (26.7°C) D.B.Outdoor Air Temperature 75°F (23.9°C) D.B. / 65°F (18.3°C) W.B.6-2.Electrical Wiring DiagramsModelsSTB0810C1STB1010C1LAYOUT FOR ELECTRIC PARTSModel STB0823H1Model STB0823H1Capacitor (FM)VaristorCapacitor (CM)Power transformer Power pack control PCB Thermistor room temp.Main control switch Control switch temp.settingLAYOUT FOR ELECTRIC PARTSBEFORE OPENING THE BOXFan switchLidPower cordAFTER OPENING THE BOX6-3.P.C.B. Ass'y (Printed Pattern) POW–STBH (For model STB0823H1)7.TROUBLESHOOTING7-1.Check before and after troubleshooting7-1-1.Check power supply.q Check that voltage is in specified range (±10% of the rating).q Check that power is being supplied.7-1-2.Check lead wires and connectors.q Check that coating of lead wires is not damaged.q Check that lead wires and connectors are firmly connected.q Check that wiring is correct.7-2.Air conditioner does not operate.7-2-1.Circuit breaker trips (or fuse blows).A. When the circuit breaker is set to ON, it is tripped soon. (Resetting is not possible.)q There is a possibility of ground fault.q Check insulation resistance.If resistance value is 2MΩor less, insulation is defective (“NO”).NOTE1.If any poorly insulated part is found, exclude that part from circuit with other parts properly connected, and thenmeasure insulation resistance of entire air conditioner again to locate defective part.2.Replace defective part with new one.B. Circuit breaker trips in several minutes after turning the air conditioner on. q There is a possibility of short circuit.7-2-2.Neither fan motor nor compressor motor runs.A. Power is not supplied.B. Check "MODE selector" on the control panel.C. Check transformer.(Only for heat pump model)7-3.Some part of air conditioner does not operate. 7-3-1.Only fan does not run.7-3-2.Electric heater does not work.7-3-3.Only compressor unit does not run.A. Check setting temperature.B. Check compressor and electrical parts.NOT restart it immediately, as this7-4.Air conditioner operates, but abnormalities are observed. 7-4-1.Operation does not switch from HEAT to COOL (or COOL to HEAT).7-4-3.Excessive cooling or heating.。

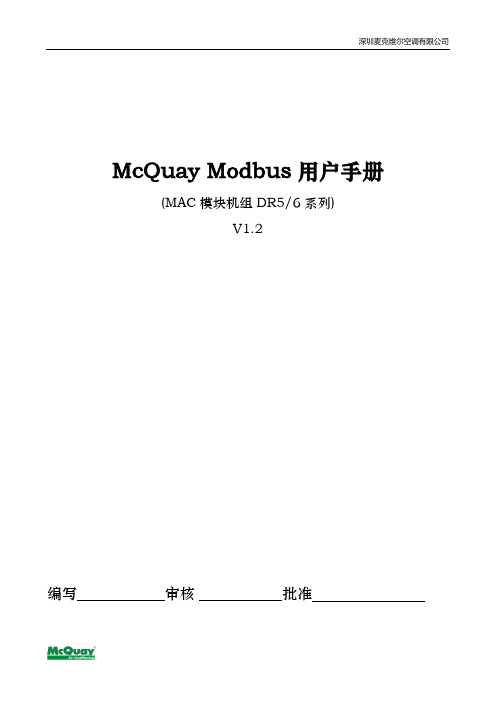

McQuay Modbus用户手册V1.2(适用于D系列模块机)

McQuay Modbus用户手册V1.2(适用于D系列模块机)
2. Modbus 功能介绍
2.1. 支持的 Modbus 命令
0x03：读多个 holding register 0x04：读多个 input register 0x06：写单个 holding register 0x10：写多个 holding register 上位机读取 Input 或 Holding 单次最大数量<= 60 个寄存器； 上位机写入 Holding 单次最大数量<= 60 个寄存器；
数据内容 N*8bits
CRC16 校验码 16bits
设备地址：即机组地址，默认从 0x01 开始，如要修改详见<通讯地址设置>章节; 功能码：或读或写； 数据内容：和功能码对应的读或写数据； CRC 校验：每帧数据错误校验方法。
2.4. 功能码的详细描述
详情请参阅 MODBUS 协议，下面介绍较常用的几则：
2.4.1. 03#读取多个 Holding 寄存器................................................................................................................ 2 2.4.2. 04#读取多个 INPUT 寄存器 ................................................................................................................. 4 2.4.3. 06#预设单个寄存器................................................................................................................................ 4 2.4.4. 16#预设多个寄存器................................................................................................................................ 5 3. 通讯数据格式的设定 .............................................................................................................................................. 7 3.1. 出厂默认格式 .................................................................................................................................................. 7 4. 网络组网 ................................................................................................................................................................... 8 4.1. 组网接口说明 .................................................................................................................................................. 8 4.2. 组网注意事项 .................................................................................................................................................. 9 4.3. 通讯地址设置 .................................................................................................................................................. 9

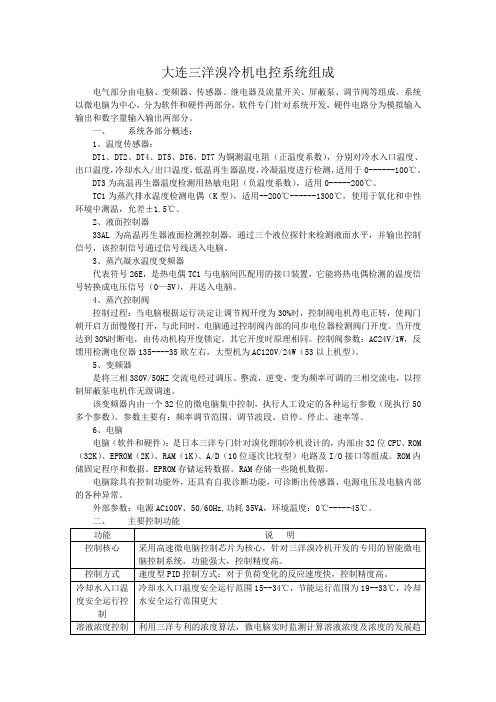

大连三洋溴冷机电控系统组成-溴化锂制冷

大连三洋溴冷机电控系统组成-溴化锂制冷

大连三洋溴冷机电控系统组成电气部分由电脑、变频器、传感器、继电器及流量开关、屏蔽泵、调节阀等组成。

系统以微电脑为中心，分为软件和硬件两部分，软件专门针对系统开发，硬件电路分为模拟输入输出和数字量输入输出两部分。

一、系统各部分概述：1、温度传感器：DT1、DT2、DT4、DT5、DT6、DT7为铜测温电阻（正温度系数），分别对冷水入口温度、出口温度，冷却水入/出口温度，低温再生器温度，冷凝温度进行检测，适用于0------100℃。

DT3为高温再生器温度检测用热敏电阻（负温度系数），适用0-----200℃。

TC1为蒸汽排水温度检测电偶（K型），适用--200℃------1300℃，使用于氧化和中性环境中测温，允差±1.5℃。

2、液面控制器33AL为高温再生器液面检测控制器，通过三个液位探针来检测液面水平，并输出控制信号，该控制信号通过信号线送入电脑。

3、蒸汽凝水温度变频器代表符号26E，是热电偶TC1与电脑间匹配用的接口装置，它能将热电偶检测的温度信号转换成电压信号（0—5V），并送入电脑。

4、蒸汽控制阀控制过程：当电脑根据运行决定让调节阀开度为30%时，控制阀电机得电正转，使阀门朝开启方面慢慢打开，与此同时，电脑通过控制阀内部的同步电位器检测阀门开度。

当开度达到30%时断电，由传动机构开度锁定。

其它开度时原理相同。

控制阀参数：AC24V/1W，反馈用检测电位器135----35欧左右，大型机为AC120V/24W（53以上机型）。

5、变频器是将三相380V/50HZ交流电经过调压、整流，逆变，变为频率可调的三相交流电，以控制屏蔽泵电机作无级调速。

该变频器内由一个32位的微电脑集中控制，执行人工设定的各种运行参数（现执行50多个参数）。

参数主要有：频率调节范围、调节波段、启停、停止、速率等。

6、电脑电脑（软件和硬件）：是日本三洋专门针对溴化锂制冷机设计的，内部由32位CPU、ROM （32K）、EPROM（2K）、RAM（1K）、A/D（10位逐次比较型）电路及I/O接口等组成。

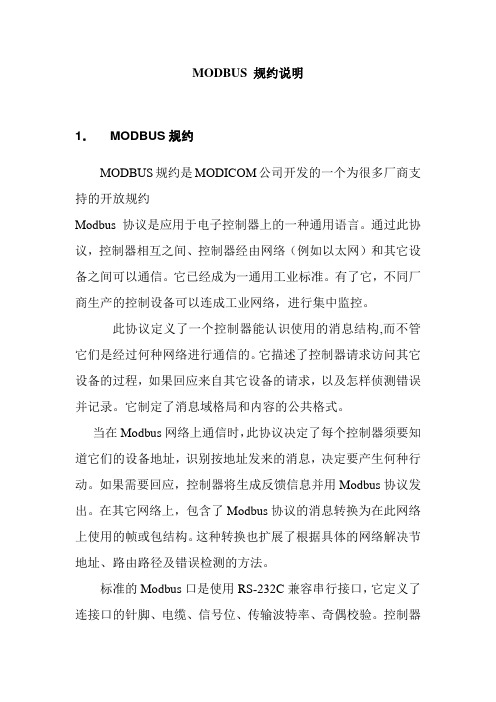

MODBUS规约说明书

MODBUS规约说明书

MODBUS 规约说明1．MODBUS规约MODBUS规约是MODICOM公司开发的一个为很多厂商支持的开放规约Modbus 协议是应用于电子控制器上的一种通用语言。

通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。

它已经成为一通用工业标准。

有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。

它描述了控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。

它制定了消息域格局和内容的公共格式。

当在Modbus网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。

如果需要回应，控制器将生成反馈信息并用Modbus协议发出。

在其它网络上，包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。

这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。

标准的Modbus口是使用RS-232C兼容串行接口，它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。

控制器能直接或经由Modem组网。

控制器通信使用主—从技术，即仅设备（主设备）能初始化传输（查询）。

其它设备（从设备）根据主设备查询提供的数据做出相应反应。

典型的主设备：主机和可编程仪表。

典型的从设备：可编程控制器。

主设备可单独和从设备通信，也能以广播方式和所有从设备通信。

如果单独通信，从设备返回消息作为回应，如果是以广播方式查询的，则不作任何回应。

Modbus协议建立了主设备查询的格式：设备（或广播）地址、功能代码、所有要发送的数据、错误检测域。

从设备回应消息也由Modbus协议构成，包括确认要行动的域、任何要返回的数据、和错误检测域。

如果在消息接收过程中发生错误，或从设备不能执行其命令，从设备将建立错误消息并把它作为回应发送出去。

在其它网络上，控制器使用对等技术通信，故任何控制都能初始和其它控制器的通信。

动力网站-三洋压缩机-技术手册


贵公司名称：
选型日期： 年 月 日
应用商品
·柜机或其它
·单冷或热泵
商品的额定值
制冷
kW
制热
kW
输出地（国名）
电源
相
Hz
V
系 制冷剂充入量
7 排气温度
115℃以下
8 吸气温度
吸气过热度在5℃以上
9 供电电压（运转时） 额定电压±10%
130±5℃（C-SB型）
压缩机出口10cm以内位置的排气 管温度（C-SB型）
135±5℃（C-SC型）
压缩机机体上的铜管内排气温度 保护器的检测温度（C-SC型）
应无由于液体吸入而引 压缩机入口 30cm 以内位置的吸气
条件下的商品运转条件）的运转。
使用极限值：适用于过渡条件下（启动时、除霜时等）的短时间运转。
序
号
项目
使用标准值
使用极限值
备注
1 制冷剂 2 蒸发温度范围
R22（符合日本JIS K1517标准）
-15～+12℃
-25～+15℃
压力指吸气压力
0.20～0.62MPa（G） 0.10～0.69MPa（G）
比蒸发压力相对饱和温度高12以上运转比环境温度高11以上停机时1305csb型压缩机出口10cm以内位置的排气管温度csb型排气温度115以下1355csc型压缩机机体上的铜管内排气温度保护器的检测温度csc型吸气温度吸气过热度在5以上应无由于液体吸入而引起的冲刷音不增加电流及振动压缩机入口30cm以内位置的吸气管温度能够满足56714项供电电压运转时额定电压10运转时压缩机接线柱电压10供电电压启动时额定电压85以上指在启动电流升高电压下降时的压缩机接线柱电压11启停周期运转时间

沈阳三洋调试资料

沈阳三洋电梯主板调试说明SM-01-E输入输出接口定义：★ JP1, JP2, JP3 为外部开关信号输入口，公共端为JP3-7、8JP1.01: 输入 X0,检修信号，断开为检修，闭合为自动JP1.02: 输入 X1,上行信号. 在检修时闭合为点动上行，在司机时闭合为上行换向JP1.03: 输入 X2,下行信号. 在检修时闭合为点动下行，在司机时闭合为下行换向JP1.04: 输入 X3,上行多层终端换速开关, 2 米/秒以上电梯要求使用,(低速电梯不用此信号时,请设置输入类型 X3 为常开)JP1.05: 输入 X4,下行多层终端换速开关, 2 米/秒以上电梯要求使用,(低速电梯不用此信号时,请设置输入类型 X4 为常开)JP1.06: 输入 X5,上行限位开关JP1.07: 输入 X6,上行限位开关JP1.08: 输入 X7,上行单层终端换速开关.JP3.09: 输入 X8,下行单层终端换速开关.JP1.10: 输入 X9,上平层干簧JP2.1: 输入 X10,下平层干簧JP2.2: 输入 X11,调速器故障输出信号JP2.3: 输入 X12,消防开关JP2.4: 输入 X13,安全回路继电器检测JP2.5: 输入 X14,门锁回路继电器检测JP2.6: 输入 X15,调速器进线接触器检测JP2.7: 输入 X16,调速器出线接触器检测JP2.8: 输入 X17,抱闸继电器检测JP2.9: 输入 X18,门区信号输入，用于开门再平层和提前开门，闭合有效JP2.10: 输入 X19,调速器运行信号检测，检测到此信号闭合则抱闸可以张开JP3.01: 输入 X20,提前开门继电器检测JP3.02: 输入 X21,备用JP3.03: 输入 X22,抱闸开关JP3.04: 输入 X23,备用JP3.05: 输入 X24,备用JP3.06: 输入 X25,备用JP3.07: X0-X25 输入信号公共端JP3.08: X0-X25 输入信号电源端JP3.09: X0-X25 输入信号公共端,0V.JP3.10: X0-X25 输入信号电源端,+24V.★输入信号常开点/常闭点设置的意义是：如果此信号没有动作，输出信号是导通的，则称此信号为常闭信号。

三洋培训资料


第一部分
企业概况
三洋研发中心（中国）
大连三洋压缩机具有独立的制冷研发中心
-----三洋海外唯一的制冷研发基地
日本三洋的专业技术人员 超过70位制冷工程专业人才 国家人事部批准的博士后流动工作站
大连三洋研发中心 共设5层 占地面积约12000平方米 2006年6月8日正式启动
6
Copyright© SANYO Electric Co., Ltd. All Rights Reserved 2007
大并联中央机组主要特点
1、最多由6台压缩机头并联组成 2、提供多种可选控制方式 3、高度可靠的回油控制方式 4、管路集成的设计更加方便了安装 与维修
120马力中央机组
5、可以适用R22,R404A工质
15
Copyright© SANYO Electric Co., Ltd. All Rights Reserved 2007
第二部分 分类介绍
11
Copyright© SANYO Electric Co., Ltd. All Rights Reserved 2007
室内型半封闭压缩机组10、15、20、30、40HP
Features：
◆ 采用双机头并联, 可实现三级能力调节，调节范围 (0~50%~100%) ； ◆ 适应负荷变化，节能。
60~120HP 室内型半封闭中央机组 （适用于大型冷库）
50~240HP 双级变频低温螺杆机组 （适用于大型低温冷库 和速冻设备）
10~100HP 风冷冷凝器
9
Copyright© SANYO Electric Co., Ltd. All Rights Reserved 2007
第一部分
产品系列

开利冷机Modbus点定义规范(更新)


19XL离心机组
Modbus点地址 原值 10倍于原值 16385（0X4001） 16641（0X4101） 16386（0X4002） 16642（0X4102） 16387（0X4003） 16643（0X4103） 16388（0X4004） 16644（0X4104） 16389（0X4005） 16645（0X4105） 16390（0X4006） 16646（0X4106） 16391（0X4007） 16647（0X4107） 16392（0X4008） 16648（0X4108） 16393（0X4009） 16649（0X4109） 16394（0X400A） 16650（0X410A） 16395（0X400B） 16651（0X410B） 16396（0X400C） 16652（0X410C） 16397（0X400D） 16653（0X410D） 16398（0X400E） 16654（0X410E） 16399（0X400F） 16655（0X410F） 16400（0X4010） 16656（0X4110） 16401（0X4011） 16657（0X4111） 16402（0X4012） 16658（0X4112） 16403（0X4013） 16659（0X4113） 16404（0X4014） 16660（0X4114） 16405（0X4015） 16661（0X4115） 16406（0X4016） 16662（0X4116） 16407（0X4017） 16663（0X4117） 16408（0X4018） 16664（0X4118） 机组内部参数点描述 冷机运行状态 故障报警 机组关机/开机 出水温度设定点 压缩机运行时间 压缩机线电流百分比 压缩机线电流 冷冻水进水温度 冷冻水出水温度 蒸发器冷媒温度 蒸发器冷媒压力 冷却水进水温度 冷却水出水温度 冷凝器冷媒温度 冷凝器冷媒压力 平均线电压% 导叶阀开度 实际线电压 压缩机油温 压缩机油压差 排气温度 压缩机轴承温度 电机线圈温度 电机功率百分比 是否可写 否 否 是 是 否 否 否 否 否 否 否 否 否 否 否 否 否 否 否 否 否 否 否 否 冷机内部变量名 STATUS ALM CHIL_S_S LCW_STPT C_HRS CA_P CA_A ECW LCW ERT ERP ECDW LCDW CRT CRP V_P GV_POS V_A OILT OILPD CMPD MTRB MTRW CKW
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连光洋科技工程有限公司
GONA
三洋制冷机Modbus通讯协议指令及地址分配说明
三洋制冷机Modbus通讯协议指令采用如下几个Modbus功能码： 功能码(十 进制) 02 03 05 16 名称 读取开关量状态 读取数据寄存器值 置开关量状态 写入数据寄存器值 功能 读 读 写 写 数据 类 作用 型 位 位 取得一组开关量的当前状态（ON/OFF） 在一个或多个寄存器中取得当前的二进制值 对一个开关量输出进行置位、清除 把具体的二进制值装入一串连续的保持寄存器
机型数据
第 1 页 / 共 11 页
大连光洋科技工程有限公司
区域类别 系统开关量 输入区 （32位） MODBUS地址 1x00098 1x00099 … 1x00128 1x00129 1x00130 1x00131 1x00132 1x00133 1x00134 1x00135 1x00136 1x00137 … … 1x00160 1x00257 1x00258 1x00259 1x00260 1x00261 1x00262 1x00263 1x00264 1x00265 1x00266 1x00267 1x00268 1x00269 1x00270 1x00271 1x00272 1x00273 1x00274 1x00275 1x00276 1x00277 地址 0061 0062 … 007F 0080 0081 0082 0083 0084 0085 0086 0087 0088 … … 009F 0100 0101 0102 0103 0104 0105 0106 0107 0108 0109 010A 010B 010C 010D 010E 010F 0110 0111 0112 0113 0114 三洋制冷机Modbus通讯协议地址分配说明 序号 缩写或标号 读取类型 读取方式 说明 DI1 位 R DI2 位 R 位 R 位 R DO0 位 R/W 制冷机开机信号输出 DO1 位 R/W 制冷机停机信号输出 DO2 位 R/W 制冷机异常报警复位信号输出 D03 位 R 冷却塔温控输出 D04 位 R/W 冷却塔温控输出2 D05 位 R 冷却水泵输出 D06 位 R 冷却水连锁输出 D07 位 R 冷水泵输出 位 位 位 位 1 开关量输入 位 R 燃烧信号 ★ 2 开关量输入 位 R 贮室压力警报 3 开关量输入 位 R 高再液面低异常 4 开关量输入 位 R 液面控制信号 5 开关量输入 位 R 冷房 6 开关量输入 位 R 暖房 ★ 7 开关量输入 位 R 同时 ◆ 8 开关量输入 位 R 控制阀1手动 ★ 9 开关量输入 位 R 控制阀2手动 ◆ 10 开关量输入 位 R 吸收液泵1异常(C G)|变频器异常(MHC) 11 开关量输入 位 R 吸收液泵2异常 12 开关量输入 位 R 燃烧器风机异常 ★ 13 开关量输入 位 R Option 1 14 开关量输入 位 R 油泵异常 ▲ 15 开关量输入 位 R 冷媒泵异常 16 开关量输入 位 R 冷水泵联锁异常(C G)|冷温水泵异常(MHC) 17 开关量输入 位 R 温水泵联锁 ◆(C G)|冷却塔风扇异常(MHC) 18 开关量输入 位 R 冷却水泵联锁 19 开关量输入 位 R 设备系联锁 20 开关量输入 位 R 高再压力高异常 21 开关量输入 位 R 冷水流量低异常
第 2 页 / 共 11 页
大连光洋科技工程有限公司
区域类别 MODBUS地址 1x00278 1x00279 1x00280 1x00281 1x00282 1x00283 1x00284 1x00285 1x00286 1x00287 1x00288 1x00289 1x00290 1x00291 1x00292 1x00293 1x00294 1x00295 1x00296 1x00297 1x00298 1x00299 1x00300 1x00301 1x00302 1x00303 1x00304 1x00305 1x00306 1x00307 1x00308 1x00309 1x00310 1x00311 1x00312 1x00313 1x00314 地址 0115 0116 0117 0118 0119 011A 011B 011C 011D 011E 011F 0120 0121 0122 0123 0124 0125 0126 0127 0128 0129 012A 012B 012C 012D 012E 012F 0130 0131 0132 0133 0134 0135 0136 0137 0138 0139 三洋制冷机Modbus通讯协议地址分配说明 序号 缩写或标号 读取类型 读取方式 说明 22 开关量输入 位 R 温水流量低异常 ◆ 23 开关量输入 位 R 冷却水流量低异常 24 开关量输入 位 R 吸收液泵1运转监视(C G)|吸收液泵运转监视(MHC) 25 开关量输入 位 R 吸收液泵2运转监视 26 开关量输入 位 R 燃烧器风机运转监视 ★ 27 开关量输入 位 R 抽气泵运转监视 28 开关量输入 位 R 油泵运转监视 ▲ 29 开关量输入 位 R 冷媒泵运转监视 30 开关量输入 位 R 燃烧系异常 ★(G)|失火（C MHC) 31 开关量输入 位 R 风压异常 ★ 32 开关量输入 位 R 气压异常 ■ 33 开关量输入 位 R OP2(G)|冬期冷房(MHC) 34 开关量输入 位 R 蒸气阀自动 ※(G)|冷温水配管冻结防止接点(MHC) 35 开关量输入 位 R OP4 36 开关量输入 位 R OP5 (G)|蒸气阀自动 ※(C) 37 开关量输入 位 R 预备 38 开关量输入 位 R 预备 39 开关量输入 位 R 远方信号1 40 开关量输入 位 R 远方信号2 1 系统异常开关量 位 R 排气温度高异常 ★ 2 系统异常开关量 位 R 冷媒温度低异常 3 系统异常开关量 位 R 冷水温度低异常 4 系统异常开关量 位 R 温水温度高异常 ★ 5 系统异常开关量 位 R 冷却水温度低异常 6 系统异常开关量 位 R 高再温度高异常 7 系统异常开关量 位 R 浓溶液浓度高异常 8 系统异常开关量 位 R 预备 9 系统异常开关量 位 R 预备 10 系统异常开关量 位 R 预备 11 系统异常开关量 位 R 预备 12 系统异常开关量 位 R 预备 13 系统异常开关量 位 R 与燃烧控制器通讯异常 ★ 14 系统异常开关量 位 R 燃烧等待异常 ★ 15 系统异常开关量 位 R 联锁等待异常 16 系统异常开关量 位 R 运转中状态切换异常 1 开关量输出 位 R 暖房表示用接点 ★ 2 开关量输出 位 R 同时表示用接点 ◆
制冷机开关 量及其他状 态区位地址 （256位）
第 3 页 / 共 11 页
大连光洋科技工程有限公司
区域类别 MODBUS地址 1x00315 1x00316 1x00317 1x00318 1x00319 1x00320 1x00321 1x00322 1x00323 1x00324 1x00325 1x00326 1x00327 1x00328 1x00329 1x00330 1x00331 1x00332 1x00333 1x00334 1x00335 1x00336 1x00337 1x00338 1x00339 1x00340 1x00341 1x00342 1x00343 1x00344 1x00345 1x00346 1x00347 1x00348 1x00349 1x00350 1x00351 地址 013A 013B 013C 013D 013E 013F 0140 0141 0142 0143 0144 0145 0146 0147 0148 0149 014A 014B 014C 014D 014E 014F 0150 0151 0152 0153 0154 0155 0156 0157 0158 0159 015A 015B 015C 015D 015E 三洋制冷机Modbus通讯协议地址分配说明 序号 缩写或标号 读取类型 读取方式 说明 3 开关量输出 位 R 异常表使用(总报警) 4 开关量输出 位 R 电磁阀C 5 开关量输出 位 R 冷主/暖主 ◆ 6 开关量输出 位 R 稀释表示用接点 7 开关量输出 位 R 冷却塔运转停止 8 开关量输出 位 R 设备异常 9 开关量输出 位 R 运行/停止表示用 10 开关量输出 位 R 吸收液泵1起停(C G)|吸收液泵起停(MHC) 11 开关量输出 位 R 吸收液泵2起停 12 开关量输出 位 R 冷媒泵自动起停 13 开关量输出 位 R 冷媒泵手动起停 14 开关量输出 位 R 燃烧控制器联锁 ★ 15 开关量输出 位 R 点火信号 ★ 16 开关量输出 位 R 电磁阀B 17 开关量输出 位 R CMG1开（BK）(C G)|CMG开（BK）(MHC) 18 开关量输出 位 R CMG1闭（BJ）(C G)|CMG闭（BJ）(MHC) 19 开关量输出 位 R CMG2开（BK）◆ 20 开关量输出 位 R CMG2闭（BJ）◆ 21 开关量输出 位 R 启动确认信号用接点 22 开关量输出 位 R 冷却水泵运转停止用接点 23 开关量输出 位 R 冷温水泵/设备系运转停止用 24 开关量输出 位 R 冷房表示用接点 25 开关量输出 位 R 预备 26 开关量输出 位 R 外部回路电源 27 开关量输出 位 R 维护预知点检表示出力 28 开关量输出 位 R Option3 29 开关量输出 位 R Option2 30 开关量输出 位 R Option1 31 开关量输出 位 R 报警蜂鸣输出用接点 32 开关量输出 位 R 起动远方/手动接点 1 Dip开关(SW) 位 R SW1-1 (G) |SW3-9 (C)|SPARE(MHC) 2 Dip开关(SW) 位 R SW1-2 (G) |SW3-10(C)|SW2-1(MHC) 3 Dip开关(SW) 位 R SW1-3 (G) |SPARE (C)|SW2-3(MHC) 4 Dip开关(SW) 位 R SW1-4 (G) |SPARE (C)|SW4-2(MHC) 5 Dip开关(SW) 位 R SW1-5 (G) |SPARE (C)|SW4-3(MHC) 6 Dip开关(SW) 位 R SW1-6 (G) |SPARE (C)|SW4-4(MHC) 7 Dip开关(SW) 位 R SW1-7 (G) |SPARE (C)|SW4-7(MHC)
