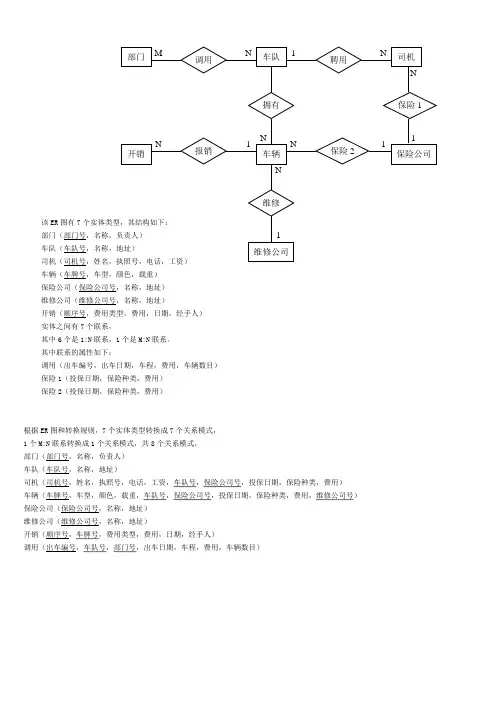

ER图向关系模式转换规则

该ER图有7
部门（部门号，名称，负责人）
车队（车队号，名称，地址）
司机（司机号，姓名，执照号，电话，工资）
车辆（车牌号，车型，颜色，载重）
保险公司（保险公司号，名称，地址）
维修公司（维修公司号，名称，地址）
开销（顺序号，费用类型，费用，日期，经手人）
实体之间有7个联系，
其中6个是1:N联系，1个是M:N联系。

其中联系的属性如下：
调用（出车编号，出车日期，车程，费用，车辆数目）
保险1（投保日期，保险种类，费用）
保险2（投保日期，保险种类，费用）
根据ER图和转换规则，7个实体类型转换成7个关系模式，
1个M:N联系转换成1个关系模式，共8个关系模式，
部门（部门号，名称，负责人）
车队（车队号，名称，地址）
司机（司机号，姓名，执照号，电话，工资，车队号，保险公司号，投保日期，保险种类，费用）
车辆（车牌号，车型，颜色，载重，车队号，保险公司号，投保日期，保险种类，费用，维修公司号）保险公司（保险公司号，名称，地址）
维修公司（维修公司号，名称，地址）
开销（顺序号，车牌号，费用类型，费用，日期，经手人）
调用（出车编号，车队号，部门号，出车日期，车程，费用，车辆数目）
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

二、概念结构设计1、系统概念模型图1选课系统概念模型E-R 图（注：本例中上课时间可以抽象成实体，也可以抽象成属性。

） 2、详细说明（1）系统涉及的实体集● 班级实体集：具有属性班级名称和选课学分限制。

● 学生实体集：具有属性学号、姓名、性别和生日。

● 课程实体集：具有属性课程号、课程名、学分、授课教师、接纳人数。

● 上课时间实体集：具有属性时间。

（2）系统涉及的联系● 一个班级可以有多个学生，一个学生只能属于一个班级，所以班级和学生之间的联系为1：M 的联系。

● 一个班级可以有多门必修课程，一门课程是多个班级的必修课，所以班级和课程之间的必修联系是M ：N 的联系。

● 一个学生课以选修多门课程，一门课程可以被多个学生选修，所以学生和课程之间的联系是M ：N 的联系。

班级学分限制班级名学生学号 姓名性别生日属于必修课程选修上课时间上课时间授课教师接纳人数课号课名学分1mmnmmnn一门课程可以有多个上课时间，同一时间内可以有多门课程在上课，所以课程和上课时间的联系是M：N的联系。

三、逻辑结构设计将E-R模型转换为关系模式（1）班级实体集可以转换为关系CLASS（CLASSNAME,MAXCREDIT,MINCREDIT）CLASSNAME表示班级名称，MAXCREDIT表示最大学分限制，MINCREDIT表示最小学分限制。

（2）学生实体集可以转换为关系STUDENT（STUDENTID , NAME , SEX , BIRTHDAY）STUDENTID表示学号，NAME表示姓名，SEX表示性别，BIRTHDAY表示生日（3）课程实体可以转换为关系COURSE（COURSEID, COURSENAME, CREDIT, TEACHER, ACCEPTION）COURSEID表示课程号，COURSENAM表示课程名，CREDIT表示学分，TEACHER表示授课教师，ACCEPTION表示接纳人数。

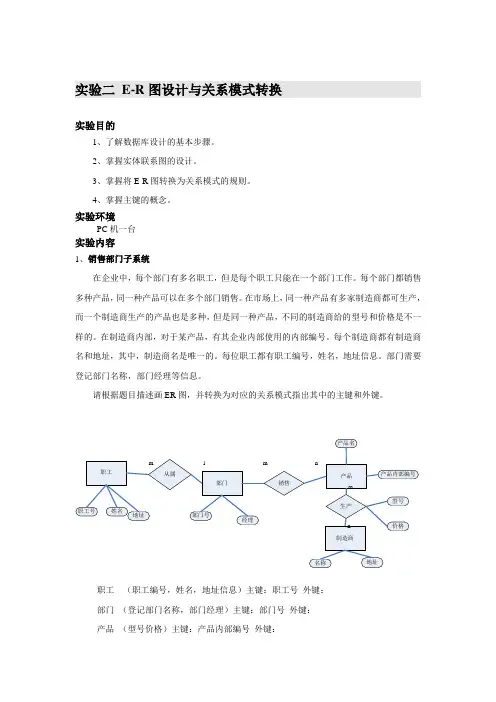

实验二E-R图设计与关系模式转换实验目的1、了解数据库设计的基本步骤。

2、掌握实体联系图的设计。

3、掌握将E-R图转换为关系模式的规则。

4、掌握主键的概念。

实验环境PC机一台实验内容1、销售部门子系统在企业中，每个部门有多名职工，但是每个职工只能在一个部门工作。

每个部门都销售多种产品，同一种产品可以在多个部门销售。

在市场上，同一种产品有多家制造商都可生产，而一个制造商生产的产品也是多种，但是同一种产品，不同的制造商给的型号和价格是不一样的。

在制造商内部，对于某产品，有其企业内部使用的内部编号。

每个制造商都有制造商名和地址，其中，制造商名是唯一的。

每位职工都有职工编号，姓名，地址信息。

部门需要登记部门名称，部门经理等信息。

请根据题目描述画ER图，并转换为对应的关系模式指出其中的主键和外键。

职工（职工编号，姓名，地址信息）主键：职工号外键：部门（登记部门名称，部门经理）主键：部门号外键：产品（型号价格）主键：产品内部编号外键：制造商（制造商名和地址）主键：制作商名外键2、某医院病房计算机管理中心某医院需要建设病房的计算机管理中心，对于病房信息有如下描述：每个科室有多间病房和多名医生，但是科室之间不共享病房，即一间病房只能属于某一科室。

一名医生只能属于某科室，不能跨科室任职。

病人到医院就医，只有一名主治医生，一名医生可以负责多名病人的诊治,但是病人可多次就诊于该医院，选择不同科室的医生。

科室具有科室名称、地址、电话等属性，病房需要记录病房号、床位号等信息。

医生具有姓名、职称、年龄、工作证号等属性。

病人有病历号、姓名、性别等属性。

病人就诊时需要记录某次诊断时间，诊断结果和主治医生及入住的病房号，由于就诊记录很多，建议增加一个流水号。

病人住院，需要登记病人入住时间，病房号、床位号等信息。

请根据题目描述画ER图，并转换为对应的关系模式指出其中的主键和外键。

3、企业管理系统企业需要开发一个系统对内部的部门、职工和企业参与的工程项目进行管理，描述如下：企业内部有多个单位，每个单位都有各自的名称和电话。

数据库第6章数据库设计客观题及答案一、选择题1、在数据库设计中，用 ER 图来描述信息结构但不涉及信息在计算机中的表示，它属于数据库设计的（）。

A 需求分析阶段B 概念设计阶段C 逻辑设计阶段D 物理设计阶段答案：B解释：概念设计阶段通常使用 ER 图来描述信息结构，主要是对现实世界中的事物及其关系进行抽象和建模，不考虑具体的计算机实现。

2、数据库物理设计完成后，进入数据库实施阶段，下列各项中不属于实施阶段的工作是（）。

A 建立库结构B 扩充功能C 加载数据D 系统调试解释：扩充功能一般不属于数据库实施阶段的工作，实施阶段主要是按照物理设计的结果建立数据库的实际结构、加载数据并进行调试。

3、在数据库设计中，将 ER 图转换成关系数据模型的过程属于（）。

A 需求分析阶段B 概念设计阶段C 逻辑设计阶段D 物理设计阶段答案：C解释：逻辑设计阶段的主要任务就是将概念模型（如 ER 图）转换为具体的关系数据模型。

4、规范化理论是关系数据库进行逻辑设计的理论依据。

根据这个理论，关系数据库中的关系必须满足：其每一属性都是（）。

A 互不相关的B 不可分解的C 长度可变的D 互相关联的解释：规范化理论要求关系数据库中的关系每一属性都是不可分解的，以避免数据冗余和操作异常。

5、从 ER 模型关系向关系模型转换时，一个 M:N 联系转换为关系模式时，该关系模式的关键字是（）。

A M 端实体的关键字B N 端实体的关键字C M 端实体关键字与 N 端实体关键字组合D 重新选取其他属性答案：C解释：在 M:N 的联系中，转换后的关系模式关键字应为两端实体关键字的组合，这样才能唯一标识一个联系。

6、设有关系模式 R（A，B，C，D），其函数依赖集 F ＝｛A→B，B→C，C→D，D→A}，则 R 的候选关键字为（）。

A ABB BCC CDD 不存在答案：D解释：由于该函数依赖集中存在循环依赖，所以不存在候选关键字。

7、关系数据库规范化是为解决关系数据库中（）问题而引入的。

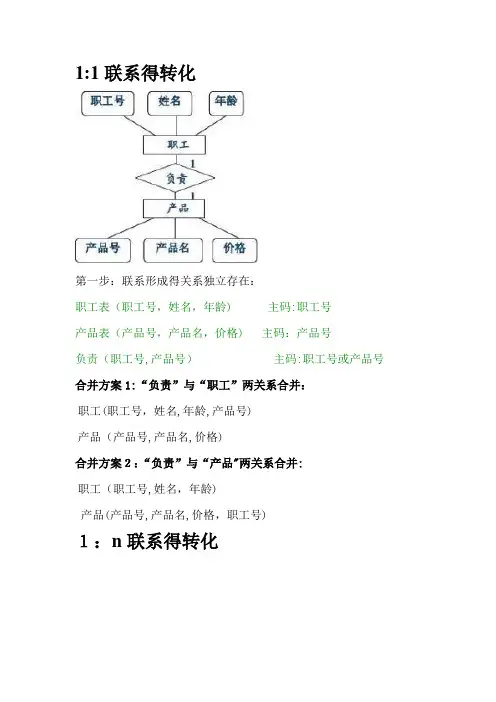

1:1联系得转化
第一步：联系形成得关系独立存在：
职工表（职工号，姓名，年龄) 主码:职工号
产品表（产品号，产品名，价格) 主码：产品号
负责（职工号,产品号）主码:职工号或产品号合并方案1:“负责”与“职工”两关系合并：
职工(职工号，姓名,年龄,产品号)
产品（产品号,产品名,价格)
合并方案２：“负责”与“产品"两关系合并:
职工（职工号,姓名，年龄)
产品(产品号,产品名,价格，职工号)
１：n联系得转化
步骤一：联系形成得关系独立存在.
仓库（仓库号，地点，面积)主码:仓库号产品(产品号，产品名,价格）主码：产品号仓储(仓库号，产品号,数量) 主码：产品号合并后方案:联系形成得关系与n端对象合并。

仓库（仓库号,地点,面积)
产品（产品号，产品名,价格,仓库号,数量）m:n联系得转化
该模型可转换为三个关系模式：
学生（学号，姓名,性别,年龄）主码：学号
课程（课程号，课程名，学分）主码:课程号
选课（学号，课程号，成绩) 主码：学号+课程号
这个ER图可转换４个关系模式：
商店（商店编号，商店名,地址)
职工(职工编号，姓名，性别,业绩,商店编号,聘期，月薪) 商品(商品号,商品名，规格,单价）
销售（商店编号，商品号,月销售量）。

E-R图向关系模型的转换规则将E-R图转换为关系模型的转换规则如下：•1)实体集转换为关系–实体集对应于一个关系–关系名：与实体集同名。

–属性：实体集的所有属性。

–主码：实体集的主码。

2) 联系转换为关系联系转换成为关系模式。

联系转换成为关系模式时，要根据联系方式的不同采用不同的转换方式①1:1联系的转换方法a) 将1:1联系转换为一个独立的关系：与该联系相连的各实体的码以及联系本身的属性均转换为关系的属性，且每个实体的码均是该关系的候选码。

b) 将1:1联系与某一端实体集所对应的关系合并，则需要在被合并关系中增加属性，其新增的属性为联系本身的属性和与联系相关的另一个实体集的码。

第一步：联系形成的关系独立存在：职工表（职工号，姓名，年龄）主码：职工号产品表（产品号，产品名，价格）主码：产品号负责（职工号，产品号）主码：职工号或产品号合并方案1：“负责”与“职工”两关系合并：职工（职工号，姓名，年龄，产品号）产品（产品号，产品名，价格）合并方案2：“负责”与“产品”两关系合并：职工（职工号，姓名，年龄）产品（产品号，产品名，价格，职工号）② 1:n联系的转换方法a)一种方法是将联系转换为一个独立的关系，其关系的属性由与该联系相连的各实体集的码以及联系本身的属性组成，而该关系的码为n端实体集的码；b)另一种方法是在n端实体集中增加新属性，新属性由联系对应的1端实体集的码和联系自身的属性构成，新增属性后原关系的码不变。

步骤一：联系形成的关系独立存在。

仓库（仓库号，地点，面积）主码：仓库号产品（产品号，产品名，价格）主码：产品号仓储（仓库号，产品号，数量）主码：产品号合并后方案：联系形成的关系与n端对象合并。

仓库（仓库号，地点，面积）③ m:n联系的转换方法在向关系模型转换时，一个m:n联系转换为一个关系。

转换方法为：与该联系相连的各实体集的码以及联系本身的属性均转换为关系的属性，新关系的码为两个相连实体码的组合（该码为多属性构成的组合码）。

~第一章数据库系统概述选择题B、B、A简答题1.请简述数据,数据库,数据库管理系统,数据库系统的概念。

P27数据是描述事物的记录符号，是指用物理符号记录下来的，可以鉴别的信息。

数据库即存储数据的仓库，严格意义上是指长期存储在计算机中的有组织的、可共享的数据集合。

数据库管理系统是专门用于建立和管理数据库的一套软件，介于应用程序和操作系统之间。

《数据库系统是指在计算机中引入数据库技术之后的系统，包括数据库、数据库管理系统及相关实用工具、应用程序、数据库管理员和用户。

2.请简述早数据库管理技术中，与人工管理、文件系统相比，数据库系统的优点。

数据共享性高数据冗余小易于保证数据一致性数据独立性高可以实施统一管理与控制减少了应用程序开发与维护的工作量…3.请简述数据库系统的三级模式和两层映像的含义。

P31答：数据库的三级模式是指数据库系统是由模式、外模式和内模式三级工程的，对应了数据的三级抽象。

两层映像是指三级模式之间的映像关系，即外模式/模式映像和模式/内模式映像。

4.请简述关系模型与网状模型、层次模型的区别。

P35使用二维表结构表示实体及实体间的联系建立在严格的数学概念的基础上概念单一，统一用关系表示实体和实体之间的联系，数据结构简单清晰，用户易懂易用【存取路径对用户透明，具有更高的数据独立性、更好的安全保密性。

第二章关系数据库选择题C、C、D简答题1.请简述关系数据库的基本特征。

P48答：关系数据库的基本特征是使用关系数据模型组织数据。

2.请简述什么是参照完整性约束。

P55￥答：参照完整性约束是指：若属性或属性组F是基本关系R的外码，与基本关系S的主码K 相对应，则对于R中每个元组在F上的取值只允许有两种可能，要么是空值，要么与S中某个元组的主码值对应。

3.请简述关系规范化过程。

答：对于存在数据冗余、插入异常、删除异常问题的关系模式，应采取将一个关系模式分解为多个关系模式的方法进行处理。

一个低一级范式的关系模式，通过模式分解可以转换为若干个高一级范式的关系模式，这就是所谓的规范化过程。
