材料力学实验报告

材料力学实验拉伸实验报告材料力学实验拉伸实验报告引言：材料力学实验是研究材料在受力作用下的变形和破坏行为的重要手段。

拉伸实验是其中一种常见的实验方法，通过对材料在受力下的延伸行为进行观察和分析，可以获得材料的力学性能参数，如屈服强度、断裂强度等。

本实验旨在探究不同材料在拉伸过程中的力学性能，并通过实验数据分析和计算得出结论。

实验装置与方法：实验所用材料为不同种类的金属样条，包括铜、铝、钢等。

实验装置主要由拉伸试验机、测力计和长度计组成。

首先，将金属样条固定在拉伸试验机上，然后逐渐增加试验机施加的拉伸力，同时记录测力计示数和长度计示数。

在拉伸过程中，要确保样条的应力均匀分布，避免出现局部应力集中导致的破坏。

实验结果与分析：通过实验数据记录和分析，我们得到了不同金属样条在拉伸过程中的力学性能参数。

首先，我们观察到在拉伸实验开始时，材料的应力-应变曲线呈现线性关系，即符合胡克定律。

随着拉伸力的增加，材料开始发生塑性变形，应力-应变曲线开始偏离线性关系，进入非线性阶段。

当拉伸力继续增加时，材料逐渐接近其屈服点，此时应力-应变曲线出现明显的拐点。

在过屈服点后，材料进入了塑性变形阶段。

我们观察到在这个阶段，材料的应力-应变曲线呈现出明显的下降趋势，即应力逐渐减小。

这是因为材料的内部结构发生了变化，晶粒开始滑移和变形，导致材料的强度下降。

在塑性变形过程中，材料的延伸率逐渐增加，直到达到最大延伸率。

然而，当材料的延伸率达到一定程度时，材料开始出现颈缩现象。

这是因为在塑性变形过程中，材料的某些部分发生了局部应力集中，导致材料在这些部分发生断裂。

我们观察到，颈缩现象对于不同材料的发生时间和程度是有差异的。

一般来说，延展性较好的材料在颈缩现象发生前能够承受更大的拉伸力。

结论：通过本次拉伸实验，我们得到了不同金属样条的力学性能参数，并对材料的拉伸行为进行了分析。

根据实验结果，我们可以得出以下结论：1. 不同材料在拉伸过程中的应力-应变曲线呈现出不同的形态，但都符合胡克定律。

材料基本力学性能试验—拉伸和弯曲一、实验原理拉伸实验原理拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。

对于均匀横截面样品的拉伸过程，如图1所示，图1金属试样拉伸示意图则样品中的应力为其中A为样品横截面的面积。

应变定义为其中△l是试样拉伸变形的长度。

典型的金属拉伸实验曲线见图2所示。

图3金属拉伸的四个阶段典型的金属拉伸曲线分为四个阶段，分别如图3(a)-(d)所示。

直线部分的斜率E就是杨氏模量、σs点是屈服点。

金属拉伸达到屈服点后，开始出现颈缩现象，接着产生强化后最终断裂。

弯曲实验原理可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实验结果测定材料弯曲力学性能。

为方便分析，样品的横截面一般为圆形或矩形。

三点弯曲的示意图如图4所示。

图4三点弯曲试验示意图据材料力学，弹性范围内三点弯曲情况下C点的总挠度和力F之间的关系是其中I为试样截面的惯性矩，E为杨氏模量。

弯曲弹性模量的测定将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲，对于矩形截面的试样，具体符号及弯曲示意如图5所示。

对试样施加相当于σpb0.01。

(或σrb0.01)的10％以下的预弯应力F。

并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。

记录弯曲力的增量DF和相应挠度的增量Df,则弯曲弹性模量为对于矩形横截面试样，横截面的惯性矩I为其中b、h分别是试样横截面的宽度和高度。

也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。

宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。

在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图6所示。

然后利用式(4)计算弯曲弹性模量。

二、试样要求1.拉伸实验对厚、薄板材，一般采用矩形试样，其宽度根据产品厚度(通常为0.10-25mm)，采用10,12.5,15,20,25和30mm六种比例试样，尽可能采用lo =5.65（F）0.5的短比例试样。

材料力学实验报告扭转实验一、实验目的1、测定低碳钢和铸铁在扭转时的力学性能，包括扭转屈服极限、扭转强度极限等。

2、观察低碳钢和铸铁在扭转过程中的变形现象，分析其破坏形式和原因。

3、熟悉扭转试验机的工作原理和操作方法。

二、实验设备1、扭转试验机2、游标卡尺三、实验原理在扭转实验中，材料受到扭矩的作用，产生扭转变形。

扭矩与扭转角之间的关系可以通过试验机测量得到。

对于圆形截面的试件，其扭转时的应力分布为：表面最大切应力：＄＼tau_{max} ＝＼frac{T}｛W_p}＄其中，＄T$为扭矩，＄W_p$为抗扭截面系数，对于实心圆截面，＄W_p ＝＼frac{＼pi d^3}｛16}＄，＄d$为试件的直径。

当材料达到屈服极限时，对应的扭矩为屈服扭矩$T_s$；当材料断裂时，对应的扭矩为极限扭矩$T_b$。

四、实验材料本次实验采用低碳钢和铸铁两种材料的圆柱形试件，其尺寸如下：低碳钢试件：直径$d_1 ＝ 10mm$，标距$L_1 ＝ 100mm$铸铁试件：直径$d_2 ＝ 10mm$，标距$L_2 ＝ 100mm$五、实验步骤1、测量试件的直径，在不同位置测量多次，取平均值。

2、安装试件，确保其中心线与试验机的轴线重合。

3、启动试验机，缓慢加载，观察扭矩和扭转角的变化。

4、当低碳钢试件出现屈服现象时，记录屈服扭矩$T_s$。

5、继续加载，直至试件断裂，记录极限扭矩$T_b$。

6、取下试件，观察其破坏形式。

六、实验结果及分析1、低碳钢试件屈服扭矩$T_s ＝ 45 N·m$极限扭矩$T_b ＝ 68 N·m$计算屈服应力：＄＼tau_s ＝＼frac{T_s}｛W_p} ＝＼frac{45×16}｛＼pi×10^3} ≈ 226 MPa$计算强度极限：＄＼tau_b ＝＼frac{T_b}｛W_p} ＝＼frac{68×16}｛＼pi×10^3} ≈ 358 MPa$低碳钢试件在扭转过程中，首先发生屈服，表现为沿横截面产生明显的塑性变形，形成屈服线。

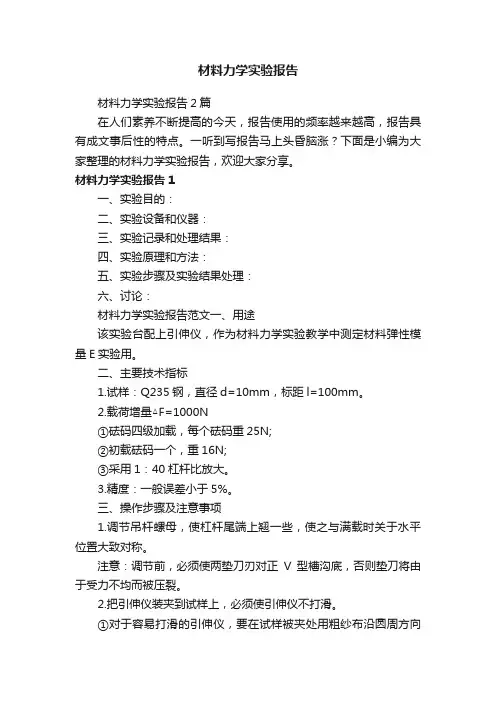

材料力学实验报告材料力学实验报告2篇在人们素养不断提高的今天，报告使用的频率越来越高，报告具有成文事后性的特点。

一听到写报告马上头昏脑涨？下面是小编为大家整理的材料力学实验报告，欢迎大家分享。

材料力学实验报告1一、实验目的：二、实验设备和仪器：三、实验记录和处理结果：四、实验原理和方法：五、实验步骤及实验结果处理：六、讨论：材料力学实验报告范文一、用途该实验台配上引伸仪，作为材料力学实验教学中测定材料弹性模量E实验用。

二、主要技术指标1.试样：Q235钢，直径d=10mm，标距l=100mm。

2.载荷增量△F=1000N①砝码四级加载，每个砝码重25N;②初载砝码一个，重16N;③采用1：40杠杆比放大。

3.精度：一般误差小于5%。

三、操作步骤及注意事项1.调节吊杆螺母，使杠杆尾端上翘一些，使之与满载时关于水平位置大致对称。

注意：调节前，必须使两垫刀刃对正V型槽沟底，否则垫刀将由于受力不均而被压裂。

2.把引伸仪装夹到试样上，必须使引伸仪不打滑。

①对于容易打滑的引伸仪，要在试样被夹处用粗纱布沿圆周方向打磨一下。

②引伸仪为精密仪器，装夹时要特别小心，以免使其受损。

③采用球铰式引伸仪时，引伸仪的架体平面与实验台的架体平面需成45o左右的角度。

3.挂上砝码托。

4.加上初载砝码，记下引伸仪的读数。

5.分四次加等重砝码，每加一次记一次引伸仪的读数。

注意:加砝码时要缓慢放手，以使之为静载，并注意防止失落而砸伤人、物。

6.实验完毕，先卸下砝码，再卸下引伸仪。

7.加载过程中，要注意检查传力机构的零件是否受到干扰，若受干扰，需卸载调整。

四、计算试样横截面积A应力增量d24FA引伸仪放大倍数K=20xx引伸仪读数Ni(i0,1,2,3,4)引伸仪读数差NjNiNi1(j1,2,3,4)引伸仪读数差的平均值N平均14Nj4j1N平均K试样在标距l段各级变形增量的平均值l应变增量ll材料的弹性模量E材料力学实验报告2一、实验目的1．测定低碳钢(Q235)的屈服点s，强度极限b，延伸率，断面收缩率。

材料力学创新实验报告——加强筋对钢板强度的作用分析一、实验背景生活中, 很多都多构件都是用钢制的薄板做成的。

如宿舍中放物品的架子、图书馆中的书架、柜子的门等等。

通过观察, 我们发现: 这些钢板的背面都焊有一块长条状的加强筋。

而这些钢板又普遍要承受较大的载荷, 我们就考虑到: 这些加强筋对钢板强度的提高是否有帮助呢？同时我们有考虑到, 长条状的加强筋并没有覆盖到钢板的各个位置, 因此我想到: 对于有加强筋的钢板, 平面上不同位置的应变是否存在不同？二、实验目的1.通过将有加强筋的钢板与没有加强筋的钢板同时加载, 观察加强筋对钢板各点应力大小的影响。

2、通过粘贴应变花, 判断钢板受载荷时是否承受扭转应力。

三、实验方案选取两块材料、尺寸相同钢板, 其中一块背面焊有加强筋、另一块没有加强筋。

进行对照试验。

分别在两块钢板上相同的位置粘贴应变片。

并分别在相同位置加载, 测量各点应变, 进行对比。

分析加强筋对钢板强度的影响。

四、实验过程1.前期准备我们在实验室的柜子里找到了一块带有加强筋的钢板。

为了进行对比研究, 我们找到了一位铁匠师傅, 帮我们做了一块尺寸一样, 但是没有加强筋的钢板。

2.贴片方案本次实验, 我们在两块钢板上共贴了24个应变片。

如图2-1, 在没有加强筋的钢板上, 我们分别在正反面A.B.C.D四点各贴一片, 共计8片。

如图2-2, 在有加强筋的钢板上, 除了上述8片之外, 还在C、D点±45°方向的贴了片, 以研究钢板是否受扭。

图2-1图2-23.加载方案现实中承重钢板均可近似看成是承受的均布载荷, 对于本实验来讲, 采用均布加载似乎更合理些。

但由于应变片就在钢板的表面, 考虑到采用均布加载会触碰到应变片。

因此我们采用集中加载。

通过分析我们发现钢板应力最大的点为加载点。

因此我们在粘贴应变片的位置(即上图的A.B.C.D四点)分别加载。

每个点分别放置0.5kg 、1kg、2kg砝码, 进行三次加载。

扭转实验一、实验目的1．学习扭转实验机的构造原理，并进行操作练习。

2．测定低碳钢的剪切屈服极限、剪切强度极限和铸铁的剪切强度极限。

3．观察低碳钢和铸铁在扭转过程中的变形和破坏情况。

二、实验仪器扭转实验机、游标卡尺 三．实验原理 1、低碳钢扭转【抗扭屈服强度】（剪切屈服极限）：W Tss 43=τ （Mpa ）[ 式中： T s – 屈服阶段最小扭矩值（N · mm ）； W – 抗扭截面模量（mm 3）；316d W π=（mm 3）； d -- 试样横截面直径（mm ）。

]【抗扭强度】（剪切强度极限）：W T bb 43=τ （Mpa ）[ 式中： Tb – 破坏前最大扭矩值（N · mm ）] 在上述两式中都存在 3/4 的系数，来源见图一。

（a ）初态 （b ）中间态 （c ）填满态 图 一 扭转等直圆轴进入屈服状态切应力变化图当扭转等直圆轴到达初态时，T —φ试验曲线上的扭矩T 并没有进入屈服阶段，但此时截面边缘上的切应力已经达到τs ，进入实际屈服阶段，有D ·τρ= 2ρ·τs 。

此时的扭矩：3322)2(42D d D d dA T s D s D Aπτρρτπρπρρτρτρρ====⎰⎰⎰初中间变化过程是塑性变形环逐渐变大直到填满整个截面的过程。

达到填满态时的扭矩：3222)2(3Dd d dA T s D s D s As πτρρτπρπρρτρτ====⎰⎰⎰满结果：初T =43满T 。

[满T 对应T —φ试验曲线上的扭矩s T]抗扭强度式中系数也可如此推理。

图 二 低碳钢扭转试样对低碳钢等直圆轴扭转在比例变形范围内符合剪切胡克定律，截面Ⅱ相对截面Ⅰ转角：πϕ180p GI TL =（ ° ） （见图二）[ 式中：φ– 截面Ⅱ相对截面Ⅰ的转角（°）； T – 截面扭矩值（N · mm ）； L – 试样试验段长度（mm ）； G --切变模量 （Mpa ；即N / mm 2）；Ip – 对截面中心的极惯性矩（mm 4）； Ip =W d2=432d π （mm 4） ]【切变模量G 】：πϕ180p I TL G ⋅=（Mpa ） ；πϕϕ180)()(1212--=T T I L G p （Mpa ）[（见图三）T 2、T 1 --- 扭转弹性变形阶段选定两点对应的扭矩值（N · mm ）。

. . . .青岛黄海学院实验指导书课程名称：材料力学课程编码：04115003主撰人：吕婧. . . .青岛黄海学院. . . .目录实验一拉、压实验 (1)实验二扭转实验 (5)实验三材料弹性模量E和泊松比µ的测定 (7)实验四纯弯曲梁的正应力实验 (11)实验一低碳钢拉伸实验一、实验目的要求：（一）目的1．测定低碳钢的屈服极限σS,强度极限σ、延伸率δ,截面收缩率ψ。

b2．测定铸铁的强度极限σ,观察上述两种材料的拉伸和破坏现象,绘制拉伸时b的P-l∆曲线。

（二）要求1．复习讲课中有关材料拉伸时力学性能的内容;阅读本次实验内容和实设备中介绍万能试验机的构造原理、操作方法、注意事项,以及有关千分表和卡尺的使用方法。

2．预习时思考下列问题:本次实验的内容和目的是什么?低碳钢在拉伸过程中可分哪几个阶段,各阶段有何特征?试验前、试验中、试验后需要测量和记录哪些数据?使用液压式万能试验机有哪些注意事项?二、实验设备和工具1．万能实验2．千分尺和游标卡尺。

3．低碳钢和铸铁圆形截面试件。

三、实验性质：验证性实验四、实验步骤和内容：（一）步骤1．取表距 L =100mm.画线2．取上,中,下三点,沿垂直方向测量直径.取平均值 3．实验机指针调零.4．缓慢加载,读出 s P .b P .观察屈服及颈缩现象,观察是否出现滑移线. 5．测量低碳钢断裂后标距长度1l ,颈缩处最小直径1d （二）实验内容： 1．低碳钢试件 (1)试件(2)计算结果屈服荷载 s P =22.1KN 极限荷载 b P =33.2KN屈服极限 s =s P /0A =273.8MPa强度极限 b σ=b P /0A =411.3MPa 延伸率 δ=(1l -0l )/0l *100%=33.24% 截面收缩率ψ=(0A -1A )/0A *100%=68.40% (3)绘制低碳钢P~ l ∆ 曲线2.铸铁的实验记录. 实验前 实验后直径 0d (mm) 10.16 断裂后直径 1d (mm)10.15最大荷载 b P =14.4KN强度极限 b σ=b P /0A =177.7MPa实验二铸铁压缩实验一、实验目的要求：（一）目的1．测定铸铁的强度极限σb。

一、实验目的1. 了解材料力学实验的基本原理和方法；2. 掌握拉伸实验、压缩实验和扭转实验的基本操作；3. 通过实验，测定材料的力学性能指标，如强度、刚度、塑性等；4. 分析实验数据，比较不同材料的力学特性。

二、实验设备1. 拉伸实验：电子万能试验机、游标卡尺、标距尺、拉伸试样；2. 压缩实验：电子万能试验机、游标卡尺、压缩试样；3. 扭转实验：扭转试验机、游标卡尺、扭转试样。

三、实验内容及步骤1. 拉伸实验（1）选取低碳钢和铸铁两种材料，分别制备拉伸试样，试样规格为d10mm×l100mm；（2）将试样安装在电子万能试验机上，调整试验机夹具，使试样与试验机轴线平行；（3）开启试验机，以10mm/min的速度进行拉伸试验，记录最大载荷Fmax、屈服载荷Fs、断后伸长率δs和断面收缩率ψ；（4）绘制拉伸曲线，分析材料的力学特性。

2. 压缩实验（1）选取铸铁材料，制备压缩试样，试样规格为d20mm×l100mm；（2）将试样安装在电子万能试验机上，调整试验机夹具，使试样与试验机轴线平行；（3）开启试验机，以1mm/min的速度进行压缩试验，记录最大载荷Fmax、屈服载荷Fs和压缩变形量ΔL；（4）绘制压缩曲线，分析材料的力学特性。

3. 扭转实验（1）选取低碳钢材料，制备扭转试样，试样规格为d10mm×l100mm；（2）将试样安装在扭转试验机上，调整试验机夹具，使试样与试验机轴线平行；（3）开启试验机，以10r/min的速度进行扭转试验，记录最大载荷Fmax、屈服载荷Fs和扭转角θ；（4）绘制扭转曲线，分析材料的力学特性。

四、实验数据及处理1. 拉伸实验数据：材料：低碳钢Fmax (N)：3000Fs (N)：1000δs (%)：30ψ (%)：20材料：铸铁Fmax (N)：2000Fs (N)：800δs (%)：20ψ (%)：152. 压缩实验数据：材料：铸铁Fmax (N)：1500Fs (N)：600ΔL (mm)：23. 扭转实验数据：材料：低碳钢Fmax (N)：1000Fs (N)：400θ (°)：30五、实验结果分析1. 拉伸实验结果分析：低碳钢和铸铁的拉伸曲线如图1所示。

材料力学实验报告答案引言本实验旨在通过实验观察和数据处理，探究材料力学的基本原理和实验方法。

我们通过测试不同材料的力学性质，并使用所获得的数据来计算材料的弹性模量、屈服强度等参数。

实验装置和方法1.实验装置：实验中使用了一台称重台、一个弹簧支架、标准试件、计时器等实验装置。

2.实验方法：–步骤一：将标准试件放在弹簧支架上。

–步骤二：用称重台将试件悬挂起来，并记录下试件的初始长度和重力负荷。

–步骤三：给试件施加外力，使其发生形变，并记录下试件的变形长度所对应的载荷大小。

–步骤四：根据实验数据计算试件的弹性模量和屈服强度。

实验结果和数据处理我们选取了三种不同材料的试件进行测试，分别是钢材、铝材和塑料材料。

下表是我们得到的实验结果：试件材料初始长度（mm）载荷（N）变形长度（mm）钢材100102铝材15051塑料材料20020.5根据上表中的数据，我们可以计算出每种试件的弹性模量和屈服强度。

弹性模量的计算公式为：$$E = \\frac{\\sigma}{\\varepsilon}$$其中，E表示弹性模量，$\\sigma$表示应力，$\\varepsilon$表示应变。

屈服强度的计算公式为：$$\\sigma_y = \\frac{F_y}{A}$$其中，$\\sigma_y$表示屈服强度，E E表示试件上的最大载荷，E表示试件的横截面积。

根据上述公式，我们可以得到三种材料的弹性模量和屈服强度的计算结果如下：•钢材：弹性模量 $E = \\frac{10}{2} = 5\\,GPa$，屈服强度 $\\sigma_y = \\frac{10}{\\pi \\cdot (50)^2} ≈0.0127\\,MPa$•铝材：弹性模量 $E = \\frac{5}{1} = 5\\,GPa$，屈服强度 $\\sigma_y = \\frac{5}{\\pi \\cdot (75)^2} ≈0.0085\\,MPa$•塑料材料：弹性模量 $E = \\frac{2}{0.5} = 4\\,GPa$，屈服强度 $\\sigma_y = \\frac{2}{\\pi \\cdot (100)^2} ≈0.0064\\,MPa$分析和讨论通过实验，我们得到了三种材料的弹性模量和屈服强度的计算结果。

实验报告材料力学性能的实验测定实验报告：材料力学性能的实验测定实验目的：本实验旨在通过测定材料的力学性能，了解材料的强度、韧性和硬度等参数，对材料的使用和选择提供参考。

实验装置与材料：1. 断裂强度实验装置：包括万能试验机、夹具、应变计等。

2. 硬度测试仪：如洛氏硬度计、维氏硬度计等。

3. 材料样品：本实验选取了两种常见金属材料，分别为铝合金和钢材。

实验步骤：1. 断裂强度实验：a) 准备样品：将铝合金和钢材分别切割成标准大小的试样。

b) 安装夹具：将试样放置于夹具上，确保夹具夹持牢固。

c) 调节测试参数：根据试样材料的特点，选择合适的测试速度和负荷范围。

d) 开始测试：采用万能试验机施加负荷，记录加载过程中的负荷-位移曲线。

e) 分析结果：根据负荷-位移曲线，计算出试样的断裂强度。

2. 硬度测试：a) 准备样品：将铝合金和钢材制备成标准尺寸的试样。

b) 放置试样：将试样安装在硬度测试仪的固定台上。

c) 施加负荷：根据试样材料硬度的预估值，选择合适的负荷和持续时间。

d) 测量硬度：移除试样后，通过观察试样的硬度缺口或使用显微镜观察硬度尺，确定硬度值。

实验结果与数据分析：1. 断裂强度实验结果：a) 对比分析：将铝合金和钢材的断裂强度进行对比，评估材料的强度差异。

b) 强度参数计算：根据实验数据，计算出材料的屈服强度、抗拉强度和延伸率等参数。

c) 结果解释：根据实验结果，对两种材料的强度差异进行解释。

2. 硬度测试结果：a) 硬度数值：记录并对比铝合金和钢材的硬度数值，评估材料的硬度特性。

b) 结果解释：根据硬度测试结果，解释两种材料在硬度方面的不同。

实验讨论与结论：1. 断裂强度对比：通过对铝合金和钢材的断裂强度数据分析，发现钢材的断裂强度明显高于铝合金，说明钢材在承受外力时更为坚固。

2. 强度参数分析：根据计算得到的屈服强度、抗拉强度和延伸率等参数，可以进一步了解到两种材料的力学性能差异。

3. 硬度对比与解释：通过对铝合金和钢材硬度测试结果的对比和解释，可以评估两种材料在抗划伤和抗磨损性能方面的差异。

材料力学实验报告对应课程学号学生专业班级指导教师成绩总评学年第学期目录1.低碳钢及铸铁拉伸破坏实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3 )2.低碳钢及铸铁压缩破坏实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(8 )3.引伸计法测定材料的弹性模量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 12 )4.低碳钢及铸铁扭转破坏实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(15)5.载荷识别实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 19)成绩总评定 :拉伸压缩测E扭转载荷识别低碳钢及铸铁拉伸破坏实验实验日期：同组成员：一、实验目的及原理二、实验设备和仪器1、试验机名称及型号：吨位：精度：2、量具名称：精度：三、实验步骤（一）、低碳钢、铸铁拉伸实验步骤：四、试样简图低碳钢试样实验前实验后试样简图铸铁试样实验前实验后试样简图五、实验数据及计算低碳钢拉伸试验（一）试件尺寸(a)试验前试件标直径d0( mm )最小横截距横截面 1横截面 2横截面 3面面积L0平平平A(1)（2）(1)（2）（1） ( 2)02 ( mm )均均均( mm )(b)试验后断后标断口直径 d 1 ( mm )距L112平均( mm )断口（颈缩处）最小横截面面积A1( mm2 )屈服极限：强度极限：断后延伸率：Fss (MPa)A0Fbb (MPa)A0( L1LO)100%L0A0 A1100%断面收缩率：A0铸铁拉伸试验(a)试验前试件标直径d0( mm )最小横截距横截面 1横截面 2横截面 3面面积L0平平平A(1)（2）(1)（2）（1） ( 2)02 ( mm )均均均( mm )(b)试验后Fb强度极限：b(MPa )（二）绘出低碳钢的“力—位移、及铸铁的“ 力－位移”曲线低碳钢铸铁六、讨论1、低碳钢和铸铁两种材料拉伸机械性能的比较2、为什么在拉伸实验中必须采用标准试件或比例试件？材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？3、根据实验观察低碳钢、铸铁断口形态，分析其破坏的原因。

材料的拉伸压缩实验徐浩1221241020 机械一班一、实验目的1.观察试件受力和变形之间的相互关系；2.观察低碳钢在拉伸过程中表现出的弹性、屈服、强化、颈缩、断裂等物理现象。

观察铸铁在压缩时的破坏现象。

3.测定拉伸时低碳钢的强度指标（s、b）和塑性指标（、）。

测定压缩时铸铁的强度极限b。

二、实验设备1.微机控制电子万能试验机；2.游标卡尺。

三、实验材料拉伸实验所用试件（材料：低碳钢）如图所示，dl0l四、实验原理低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-l 曲线，即低碳钢拉伸曲线，见图2。

对于低碳钢材料，由图2曲线中发现OA 直线，说明F 正比于l ，此阶段称为弹性阶段。

屈服阶段（B-C ）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。

其中，B点为上屈服点，它受变形大小和试件等因素影响；B 点为下屈服点。

下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。

测定屈服载荷Fs 时，必须缓慢而均匀地加载，并应用s=F s / A 0（A 0为试件变形前的横截面积）计算屈服极限。

图2 低碳钢拉伸曲线屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。

当载荷达到强度载荷F b 后，在试件的某一局部发生显著变形，载荷逐渐减小，直至试件断裂。

应用公式b=F b /A 0计算强度极限（A 0为试件变形前的横截面积）。

根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率和端面收缩率，即%100001⨯-=l l l δ，%100010⨯-=A A A ψ式中，l0、l1为试件拉伸前后的标距长度，A1为颈缩处的横截面积。

五、实验步骤及注意事项1、拉伸实验步骤（1）试件准备：在试件上划出长度为l0的标距线，在标距的两端及中部三个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d0。
