PON产品及特性介绍
- 格式:pptx
- 大小:2.50 MB
- 文档页数:71
PON基本知识介绍1、PON是一种点到多点的(P2MP)结构的无源光网络,PON的本质特征就是ODN 全部由无源光器件组成,不包含任何有源电子器件。
2、PON由光线路终端(OLT)、光网络单元(ONU)、光分配网络(ODN)组成。
3、GPON三大优势:1、更远的传输距离:采用光纤传输,接入层的覆盖半径20KM;2、更高的带宽:对每用户下行2.5G/上行1.25G(物理层);3、分光特性:局端单根光纤经分光后引出后多路多户光纤,节省光纤资源;4、GPON可以提供全业务竞争方案可以有效解决双绞线接入的带宽瓶颈,满足用户对高带宽业务的需求,如高清电视、实况转播等,GPON是三网融合的上佳方案。
5、GPON采用WDM技术,实现单纤双向传输;分光比为1:16、1:32、1:64,可升级为1:128。
6、GPON广播方式:下行为广播方式,下行帧长固定为125us,所有的ONU都能收到相同的数据,但是通过GEMPORT ID来区分不同的业务的数据,ONU 通过过滤来接收属于自己的数据;上行采用TDMA方式(时分复用)传输数据,上行链路被分成不同的时隙,根据下行帧的字段来为给每个ONU分配上行时隙,这样所有的ONU都可以按照一定的秩序发送自己的数据了,不会产生为了争夺资源而冲突,每帧共有9120个时隙。
7、GPON的关键技术:1、突发光电技术:快速开启和关断能力2、测距:通过Ranging测距过程获取ONU的往返延迟,从而指定合适的均衡延迟参数,保证每个ONU发送数据时不会在分光器上产生冲突。
8、ONU需在OLT中注册使用。
9、GPON的保护方式:10、GPON系统可支持的最大物理距离,当光分路比为1:16时,应支持20km的最大物理距离;当光分路比为1:32时,应支持10km的最大物理距离。
11、光纤接入网的形式:FTTB(光纤到大楼);FTTC(光纤到路边);FTTZ(光纤到小区);FTTH(光纤到用户);FTTO(光纤到办公室);FTTF(光纤到楼层);FTTP(光纤到电杆);FTTN(光纤到邻里);FTTD(光纤到门);FTTR(光纤到远端单元)。
PON网络知识介绍PON网络(Passive Optical Network)又称为无源光纤网络,是一种基于光纤传输技术的宽带接入网络。
与传统的以电信号为传输媒介的网络相比,PON网络具有更高的带宽、更远的传输距离和更低的成本。
PON网络的原理是在光纤传输链路中使用无源光纤设备,将光纤传输链路划分为不同的分支,每个分支连接到终端用户。
光信号从中心节点传输到终端用户的过程中,不需要额外的光源和光放大器进行增强,而是通过分光器进行分配和光栅进行反射,实现信号的传输。
这种设计使得光信号可以同时传输给多个用户,提高了网络的利用率。
光线路终端(OLT)是PON网络的中心节点,负责管理和控制整个网络。
OLT与电信运营商的核心网相连,并通过光纤链路将信号传输给ONU。
同时,OLT也负责对网络中的光信号进行调度和控制,以满足不同用户的需求。
光网络单元(ONU)是连接到终端用户的设备,通过PON网络接收和发送光信号。
每个终端用户都会有一个独立的ONU。
ONU可以是家庭用户的宽带接入设备,也可以是办公楼、学校等机构的网络终端设备。
ONU负责与OLT进行通信,将光信号转换成电信号,并将数据传输到用户终端设备。
光纤分配器(ODN)是将光信号从OLT分发到不同的用户分支的装置。
ODN将光信号分成不同的波长,然后通过分光器将其传输到不同的终端用户。
这种设计使得光信号可以在不同的用户之间共享,提高了网络的利用率。
PON网络具有许多优点。
首先,它提供了高带宽的网络接入,可以满足用户对高速互联网和大带宽应用的需求。
其次,PON网络的传输距离可以达到几十公里,远远超过了传统的电线传输距离。
此外,PON网络的构建成本较低,因为它使用了无源光纤设备,减少了能耗和维护成本。
然而,PON网络也存在一些挑战和限制。
首先,由于光纤传输链路的共享特性,网络的带宽会随着用户数量的增加而减少。
其次,由于是无源光纤网络,因此在信号传输过程中可能会存在一些损耗和衰减。
基于PON技术的宽带接入1PON技术的概念1.1PON技术的概念以及特点无源光网络(PON)(PassiveOpticalNetwork,无源光网络)技术是一种一点到多点的光纤接入技术,它由局侧的OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。
所谓“无源”是指在ODN中不含有任何有源电子器件及电子电源,全部由光分路器(Splitter)等无源器件组成。
无源光网络(PON)是一种纯介质网络,避免了外部设备的电磁干扰和雷电影响,减少了线路和外部设备的故障率,提高了系统可靠性,同时节省了维护成本,是通信行业长期期待的技术。
同有源系统比较,PON技术具有节省光缆资源、带宽资源共享,节省机房投资,设备安全性高,建网速度快,综合建网成本低等优点。
1.2PON技术的工作原理(1)工作原理框图如图1所示,PON系统由位于中央局端的一个光线路终端(OLT)和位于客户端的一组关联光网络终端(ONT)组成,在它们之间是由光纤和无源分光器或连接器组成的光分配网络(ODN)。
(2)基于TDM/TDMA的上行/下行流量管理。
在PON中,OLT与ONU之间采用的数据传输方式包括WDM/WDMA、SCM/SCMA、CDM/CDMA和TCM/TCMA,实际应用中一般采用TDM/TDMA方式,图2、3表明在PON系统中从OLT到多个ONU其下行采用TDM广播方式、上行采用TDMA(时分多址)方式的数据传输过程。
2PON技术的分类以及在FTTx中的应用2.1FTTx技术FTTx技术分为FTTB、FTTC、FTTZ、FTTH、FTTO、FTTF 等。
其中最主要的是FTTB(光纤到大楼)、FTTC(光纤到路边)、FTTH(光纤到用户)三种形式。
随着软交换与光缆技术进一步成熟,FTTH将成为我们通信接入方式的最终目标。
有源光纤接入技术如PDH、SDH、MSTP、点到点以太网系统因机房建设、有源设备建设、维护成本高等原因而渐渐被淘汰;PON技术则因为无源化带来的维护成本低,以及无机房建设产生的建设成本低,愈加受到行业欢迎。

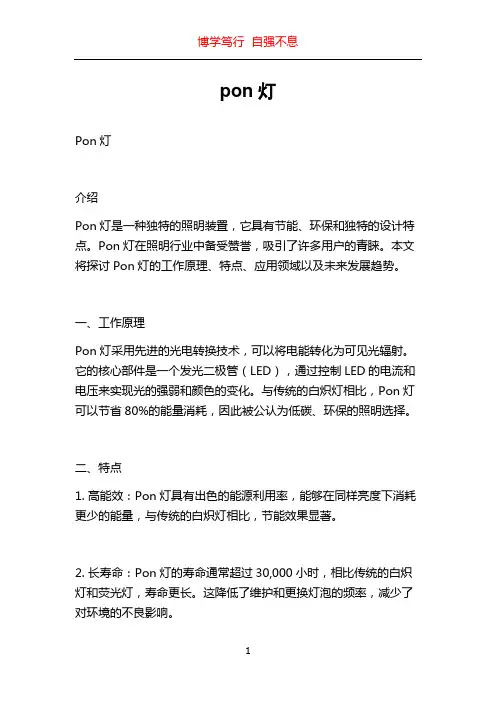

pon灯Pon灯介绍Pon灯是一种独特的照明装置,它具有节能、环保和独特的设计特点。
Pon灯在照明行业中备受赞誉,吸引了许多用户的青睐。
本文将探讨Pon灯的工作原理、特点、应用领域以及未来发展趋势。
一、工作原理Pon灯采用先进的光电转换技术,可以将电能转化为可见光辐射。
它的核心部件是一个发光二极管(LED),通过控制LED的电流和电压来实现光的强弱和颜色的变化。
与传统的白炽灯相比,Pon灯可以节省80%的能量消耗,因此被公认为低碳、环保的照明选择。
二、特点1. 高能效:Pon灯具有出色的能源利用率,能够在同样亮度下消耗更少的能量,与传统的白炽灯相比,节能效果显著。
2. 长寿命:Pon灯的寿命通常超过30,000小时,相比传统的白炽灯和荧光灯,寿命更长。
这降低了维护和更换灯泡的频率,减少了对环境的不良影响。
3. 色彩丰富:Pon灯可以通过控制LED的色温和亮度来实现多种色彩的变化,满足不同场景和需求的照明要求,给用户带来更好的视觉体验。
4. 快速启动:与传统的节能灯相比,Pon灯的启动速度更快,几乎没有热身时间,立即提供稳定的照明效果。
5. 无污染:Pon灯不含有汞等有害物质,使用过程中不会产生紫外线和红外线,对人体和环境没有危害。
三、应用领域由于其出色的节能和环保特性,Pon灯在各个领域得到了广泛的应用。
以下是一些主要应用领域:1. 家庭照明:Pon灯能够提供温暖或冷色调的照明效果,适用于各种家居环境,提供舒适的照明氛围。
2. 商业照明:商场、办公楼、酒店等场所需要大量的照明设备,使用Pon灯可以显著降低能源消耗并节省维护成本。
3. 路灯:Pon灯的耐用性和低能耗使其成为道路照明的理想选择。
4. 景观照明:Pon灯可以通过控制颜色和亮度来打造独特的景观效果,如公园、广场以及建筑物的照明。
5. 汽车照明:Pon灯也被广泛应用于汽车行业,例如车头灯、尾灯和室内照明。
四、未来发展趋势随着节能环保意识的不断提高,照明行业对于更高效、环保的照明解决方案的需求也越来越大。
PON网络基本知识PON网络介绍:GPON(Gigabit-Capable PON) 千兆无源光网络 | 吉比特无源光网络 | 无源光网络,技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准,具有高带宽,高效率,大覆盖范围,用户接口丰富等众多优点,被大多数运营商视为实现接入网业务宽带化,综合化改造的理想技术。
GPON最早由FSAN组织于2002年9月提出,ITU-T在此基础上于2003年3月完成了IT U-T G.984.1 和G.984.2的制定,2004年2 月和6月完成了G.984.3的标准化。
从而最终形成了GPON的标准族。
基于GPON技术的设备基本结构与已有的PON类似,也是由局端的 OLT(光线路终端),用户端的ONT/ONU(光网络终端或称作光网络单元 ),连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的 ODN(光分配网络)以及网管系统组成。
对于其他的PON标准而言,GPON标准提供了前所未有的高带宽,下行速率高达 2.5Gbi t/s,其非对称特性更能适应宽带数据业务市场。
提供QoS的全业务保障,同时承载ATM 信元和(或)GEM帧,有很好的提供服务等级、支持QoS保证和全业务接入的能力。
承载 GEM帧时,可以将TDM业务映射到GEM帧中,使用标准的 8kHz(125μs)帧能够直接支持TDM业务。
作为电信级的技术标准, GPON还规定了在接入网层面上的保护机制和完整的OAM功能。
GPON的标准在GPON标准中,明确规定需要支持的业务类型包括数据业务(Ethernet 业务,包括IP 业务和MPEG视频流)、 PSTN业务(POTS,ISDN业务) 、专用线(T1,E1,DS3,E3和ATM业务)和视频业务( 数字视频)。
GPON中的多业务映射到ATM 信元或GEM帧中进行传送,对各种业务类型都能提供相应的QoS保证。
GPON的种类GPON相关终端产品与EPON基本类似,主要分为三种:1)面向大客户、商业用户为主的FTTH/FTTO等类终端,一般称SFU/SBU型ONU。
10G PON技术的标准及关键特性近几年,不断增长的IPTV、视频游戏业务对带宽的巨大需求推动着宽带技术的发展,未来物联网的发展也离不开宽带网络的支撑。
作为主流的光接入技术,EPON/GPON不能满足未来面对每户100M-1G的带宽需求,PON网络迈向10G的趋势不可逆转。
未来宽带业务将会以多媒体、视频点播、互动游戏为主要特征,伴随着大流量、大宽带业务的开展和普及,EPON和GPON已无法满足未来宽带业务发展的需要,现有PON口带宽将会出现瓶颈。
1、10G PON技术发展背景在PON出现至今的近二十年发展史上,已形成了窄带PON、APON/BPON、EPON和GPON等一系列产品。
目前下一代PON 接入技术的标准主要为10G EPON 标准和10G GPON 标准。
2、10G EPON 标准及关键特性10G EPON 国际标准规定了10Gb/s下行、1Gb/s上行的非对称模式和10Gb/s 上/下行对称模式两种速率模式。
同时,在沿用1G EPON的MAC和MPCP协议的基础上,扩展增加了10Gb/s能力的通信与协商机制,而对1G EPON的底层进行了重新定义,以专门处理10G EPON 10G上下行数据,而避免MAC层及以上各层的改动。
10G EPON最大的特点是:扩大了EPON 的上、下行带宽,同时提供最大达到1:256 的分光比;充分考虑了与EPON的兼容性问题,实现10G EPON与1G EPON 的兼容和网络的平滑演进。
高带宽。
10G EPON 提供了10Gb/s下行、1Gb/s上行的非对称模式和10Gb/s 上下行对称模式两种速率模式。
在前期可以使用非对称模式;随着业务发展导致上行带宽需求增加,可以逐渐采用对称模式。
大分光比和长距离传输。
目前10G EPON采用高功率预算PR30/PRX30时,最大可以支持1:256 分光比下20km的传输距离或者1:128 分光比下30km 的传输距离。
无源光网络(PON)系统概述2008年12月12日 23:38 中电网述PON技术沿革第一代的PON采用TDM信号,例如DS1/E1信号等。
其下行帧(downstream frame)是一个TDM帧,其时间槽是被指派给每一ONT之数据资料。
对任何TDMA协定来说,上传的数据资料必需被分割成几个区块,以脉冲的方式传输。
这些早期的PON从它们的上传TDM时间槽收集数据资料,并在所指定的上传脉冲时间槽中以较高的速度传送。
对语音信号来说,这样可反应出许多语音样品。
对封包数据资料来说,在一个对应的点对点信号中,就只是包在帧里要传输的一堆封包字节。
第二代的PON采用ATM,在将上传资料分割成区块做上传脉冲时提供了一个方便的协议。
ATM则提供一个运载TDM流量和封包的机制来支持QoS。
此时的ATM被认为是下一代网路的基础,并已经被用在DSL系统中的宽带接入。
由OLT分配给ONT的上传脉冲时间槽主要是所允许传送的ATM信元数目。
ITU-T G.983 Broadband PON (B-PON) 系列定义了一个由Full-Service Access Network (FSAN) 联盟所发展出的ATM PON (APON) 系统和协定。
由於IP封包包括更多的用户数据资料,同时IP封包一般都是在以太网帧中,因此在路由的过程中采用封包技术是有道理的。
所以為了避免复杂性以及和ATM相关的高带宽用量,第三代的PON系统就采用了以太网帧。
两个主要的高速PON标准包括了ITU-T(G.984 系列)的Gigabit PON(GPON)和 IEEE(802.3ah)的Ethernet PON (EPON)。
一、B-PON目前大部份在北美和欧洲所采用的PON系统包括了Verizon的雄心勃勃的FiOS专案,它采用ITU-T G.983系列的B-PON。
此G.983系列包括ONT和OLT功能区块的规格、上行和下行帧率及格式、TDMA上行接入协议、实体接口、ONT管理以及控制接口、存活度之强化、以及DBA。
烽火接入网全系列O N U设备简介(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除FiBOOM系列FTTx产品AN5516-01 FTTx局端设备AN5516-01是烽火通信公司推出的一款新一代智能型电信级EPON/GPON一体化接入产品。
AN5516-01是一款电信级FTTx 局端设备,可搭建EPON/GPON/10G EPON/WDM PON/P2P通用平台,支持三层汇聚功能,具备小体积、大容量、高密度、高性能的特点,为固网宽带接入、移动基站传输、商务楼宇电子商务等提供可发展性的优质解决方案。
AN5516-01 通常摆放在小区或局端机房内。
在网络侧,AN5516-01 可以提供千兆或者万兆上联接口与IP 网络连接,也可以提供STM-1 光接口或者E1 电口与SDH 或传统的PDH 设备连接。
在用户侧,AN5516-01 设备通过ODN 网络为用户在单根光纤上提供数据、VoIP、IPTV、CATV、TDM 等多种业务。
功能特点:丰富的接口类型·AN5516-01 设备支持多种物理接口种类,上联接口包括:10GE 光接口、GE 光接口、GE 电接口、E1 电接口STM-1 光接口;用户接口包括:EPON 光接口、GPON 光接口;另外还提供各类管理接口、干接点接口及时钟告警接口等。
强大的 EPON/GPON 一体化接入能力·AN5516-01 是一款EPON/GPON 一体化接入设备,可实现EPON 和GPON 业务的混合接入。
支持IEEE 802.3ah-2005 标准规定的EPON 功能,严格符合ITU-T G.984 系列标准;具备良好的互操作性支持扩展的OAM 功能,具有良好的向下兼容性,支持多种类型ONU,例如:SFU、盒式MDU(包括LAN 型和xDSL 型)、插卡式MDU 以及HGU 型ONU 等,提供大容量PON 传输带宽。

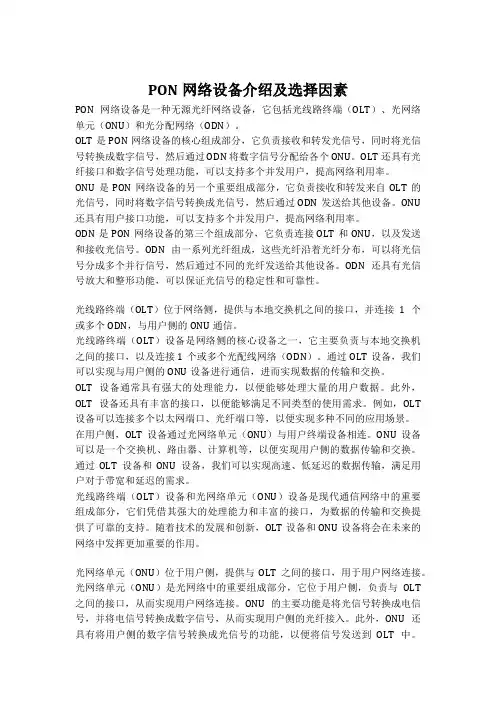

PON网络设备介绍及选择因素PON网络设备是一种无源光纤网络设备,它包括光线路终端(OLT)、光网络单元(ONU)和光分配网络(ODN)。
OLT是PON网络设备的核心组成部分,它负责接收和转发光信号,同时将光信号转换成数字信号,然后通过ODN将数字信号分配给各个ONU。
OLT还具有光纤接口和数字信号处理功能,可以支持多个并发用户,提高网络利用率。
ONU是PON网络设备的另一个重要组成部分,它负责接收和转发来自OLT的光信号,同时将数字信号转换成光信号,然后通过ODN发送给其他设备。
ONU 还具有用户接口功能,可以支持多个并发用户,提高网络利用率。
ODN是PON网络设备的第三个组成部分,它负责连接OLT和ONU,以及发送和接收光信号。
ODN由一系列光纤组成,这些光纤沿着光纤分布,可以将光信号分成多个并行信号,然后通过不同的光纤发送给其他设备。
ODN还具有光信号放大和整形功能,可以保证光信号的稳定性和可靠性。
光线路终端(OLT)位于网络侧,提供与本地交换机之间的接口,并连接1个或多个ODN,与用户侧的ONU通信。
光线路终端(OLT)设备是网络侧的核心设备之一,它主要负责与本地交换机之间的接口,以及连接1个或多个光配线网络(ODN)。
通过OLT设备,我们可以实现与用户侧的ONU设备进行通信,进而实现数据的传输和交换。
OLT设备通常具有强大的处理能力,以便能够处理大量的用户数据。
此外,OLT设备还具有丰富的接口,以便能够满足不同类型的使用需求。
例如,OLT 设备可以连接多个以太网端口、光纤端口等,以便实现多种不同的应用场景。
在用户侧,OLT设备通过光网络单元(ONU)与用户终端设备相连。
ONU设备可以是一个交换机、路由器、计算机等,以便实现用户侧的数据传输和交换。
通过OLT设备和ONU设备,我们可以实现高速、低延迟的数据传输,满足用户对于带宽和延迟的需求。
光线路终端(OLT)设备和光网络单元(ONU)设备是现代通信网络中的重要组成部分,它们凭借其强大的处理能力和丰富的接口,为数据的传输和交换提供了可靠的支持。
EPONEPON(以太无源光网络)是一种新型的光纤接入网技术,它采用点到多点结构、无源光纤传输,在以太网之上提供多种业务。
它在物理层采用了PON技术,在链路层使用以太网协议,利用PON的拓扑结构实现了以太网的接入。
因此,它综合了PON技术和以太网技术的优点:低成本;高带宽;扩展性强,灵活快速的服务重组;与现有以太网的兼容性;方便的管理等等。
1.简介EPON波分复用技术EPON(Ethernet Passive Optical Network以太网无源光网络)IEEE802.3定义了以太网的两种基本操作模式。
第一种模式采用载波侦听多址接入/冲突检测(CSMA/CD)协议而应用在共享媒质上;第二种模式为各个站点采用全双工的点到点的链路通过交换机连接到一起。
相应的,以太网MAC可以工作于这两种模式之一:CSMA/CD模式或全双工模式。
EPON媒质的性质是共享媒质和点到点网络的结合。
在下行方向,拥有共享媒质的连接性,而在上行方向其行为特性就如同点到点网络。
下行方向:olt发出的以太网数据报经过一个1:n的无源光分路器或几级分路器传送到每一个ONU。
N的典型取值在4~64之间(由可用的光功率预算所限制)。
这种行为特征与共享媒质网络相同。
在下行方向,因为以太网具有广播特性,与EPON结构和匹配:OLT广播数据包,目的ONU有选择的提取。
上行方向:由于无源光合路器的方向特性,任何一个ONU发出的数据包只能到达OLT,而不能到达其他的ONU。
EPON在上行方向上的行为特点与点到点网络相同。
但是,不同于一个真正的点到点网络,在EPON种,所有的ONU 都属于同一个冲突域――来自不同的ONU的数据包如果同事传输依然可能会冲突。
因此在上行方向,EPON需要采用某种仲裁机制来避免数据冲突。
2.技术基础无源光网络(PON)的概念由来已久,它具有节省光纤资源、对网络协议透明的的特点,在光接入网中扮演着越来越重要的角色。
同时,以太网(Ethernet)技术经过二十年的发展,以其简便实用,价格低廉的特性,几乎已经完全统治了局域网,并在事实上被证明是承载IP数据包的最佳载体。
家庭pon方案随着互联网的快速发展,家庭宽带需求也越来越高。
PON(Passive Optical Network)作为一种新兴的光纤接入技术,能够提供更快速、更稳定的宽带连接。
本文将介绍家庭PON方案,帮助您了解如何选择和配置适合家庭使用的PON设备。
一、PON技术概述PON技术是一种光传输技术,通过光纤传输数据信号。
相比于传统的铜缆接入,PON技术具有更高的带宽、更低的损耗、更长的传输距离等显著优势。
家庭PON方案通常由三个主要组件组成:光线路终端(OLT)、光网络单元(ONU)和光纤线路。
二、选择适合家庭使用的PON设备1. OLT选择OLT是家庭PON方案的核心设备,负责光纤网络的管理和控制。
在选择OLT时,首先需要考虑家庭的宽带需求,选择合适的带宽容量。
其次,还需要考虑设备的可扩展性和稳定性,以应对将来的网络扩展和升级。
另外,价格和服务质量也是选择OLT的重要因素。
2. ONU选择ONU是PON网络中的终端设备,负责将光信号转换为电信号并连接到用户设备上。
在选择ONU时,需要考虑家庭的网络需求和设备数量。
一般来说,ONU应具有稳定的连接性能和高速的传输速度。
此外,ONU的外观和大小也需要考虑是否适合家庭使用,并且需要支持常见的网络接口类型。
3. 光纤线路选择光纤线路是连接OLT和ONU的网络传输介质,质量对PON网络的稳定性和速度有着直接影响。
在选择光纤线路时,需要考虑家庭的布线情况和距离要求。
另外,光纤线路的规格和接口类型也需要与OLT和ONU的要求相匹配,以确保传输的稳定性和兼容性。
三、家庭PON方案的优势1. 更高的带宽PON技术采用光纤传输,能够提供更高的带宽,满足家庭多设备同时在线、高清视频流畅播放等高带宽需求。
2. 更稳定的连接由于光纤传输的特性,PON网络具有更低的信号衰减和干扰,保证了信号传输的稳定性和可靠性。
3. 更长的传输距离相比于铜缆传输,光纤传输的传输距离更远,可以满足家庭布线复杂的需求,实现更可靠的网络连接。
PON网络基本知识PON网络介绍:GPON(Gigabit-Capable PON) 千兆无源光网络 | 吉比特无源光网络 | 无源光网络,技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准,具有高带宽,高效率,大覆盖范围,用户接口丰富等众多优点,被大多数运营商视为实现接入网业务宽带化,综合化改造的理想技术。
GPON最早由FSAN组织于2002年9月提出,ITU-T在此基础上于2003年3月完成了IT U-T G.984.1 和G.984.2的制定,2004年2 月和6月完成了G.984.3的标准化。
从而最终形成了GPON的标准族。
基于GPON技术的设备基本结构与已有的PON类似,也是由局端的 OLT(光线路终端),用户端的ONT/ONU(光网络终端或称作光网络单元 ),连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的 ODN(光分配网络)以及网管系统组成。
对于其他的PON标准而言,GPON标准提供了前所未有的高带宽,下行速率高达 2.5Gbi t/s,其非对称特性更能适应宽带数据业务市场。
提供QoS的全业务保障,同时承载ATM 信元和(或)GEM帧,有很好的提供服务等级、支持QoS保证和全业务接入的能力。
承载 GEM帧时,可以将TDM业务映射到GEM帧中,使用标准的 8kHz(125μs)帧能够直接支持TDM业务。
作为电信级的技术标准, GPON还规定了在接入网层面上的保护机制和完整的OAM功能。
GPON的标准在GPON标准中,明确规定需要支持的业务类型包括数据业务(Ethernet 业务,包括IP 业务和MPEG视频流)、 PSTN业务(POTS,ISDN业务) 、专用线(T1,E1,DS3,E3和ATM业务)和视频业务( 数字视频)。
GPON中的多业务映射到ATM 信元或GEM帧中进行传送,对各种业务类型都能提供相应的QoS保证。
GPON的种类GPON相关终端产品与EPON基本类似,主要分为三种:1)面向大客户、商业用户为主的FTTH/FTTO等类终端,一般称SFU/SBU型ONU。
Passive Optical Network Products Test Engineering ManualRubby WangTest Engineering DepartmentVersion 1.00Sept. 2012目录一、PON技术简介二、ONU的分类三、光纤端面的分类四、Teknovus方案的EPON产品五、Broadcom方案的EPON产品六、Broadlight方案的GPON产品七、光模块与光功率相关知识一、PON技术简介PON(Passive Optical Network,无源光网络)是一种点到多点的光纤接入技术,它由局侧的OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。
一般其下行采用TDM广播方式、上行采用TDMA(时分多址接入)方式,而且可以灵活地组成树型、星型、总线型等拓扑结构(典型结构为树形结构)。
所谓“无源”,是指ODN中不含有任何有源电子器件及电子电源,全部由光分路器(Splitter)等无源器件组成,因此其管理维护的成本较低。
目前最常用的两种PON技术是EPON(Ethernet Passive Optical Network,基于以太网的无源光网络)和GPON(Gigabit-Capable Passive Optical Network,千兆无源光网络)。
两者技术规范不同,并行发展,有各自的特点。
EPON技术规范IEEE 802.3 ah在2004年6月发布,在以太网之上提供多种业务。
它在物理层采用了PON技术,在链路层使用以太网协议,利用PON的拓扑结构实现了以太网的接入。
因此,它综合了PON技术和以太网技术的优点:低成本;高带宽;扩展性强,灵活快速的服务重组;与现有以太网的兼容性;方便的管理等等。
在物理层,IEEE 802.3-2005规定采用单纤波分复用技术(下行1490 nm,上行1310 nm)实现单纤双向传输,支持最大逻辑传输距离为20 km。
