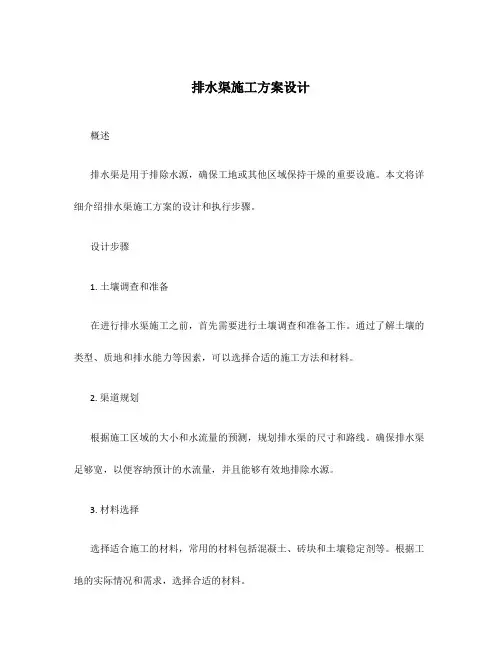

排水渠施工方案设计概述排水渠是用于排除水源，确保工地或其他区域保持干燥的重要设施。

本文将详细介绍排水渠施工方案的设计和执行步骤。

设计步骤1. 土壤调查和准备在进行排水渠施工之前，首先需要进行土壤调查和准备工作。

通过了解土壤的类型、质地和排水能力等因素，可以选择合适的施工方法和材料。

2. 渠道规划根据施工区域的大小和水流量的预测，规划排水渠的尺寸和路线。

确保排水渠足够宽，以便容纳预计的水流量，并且能够有效地排除水源。

3. 材料选择选择适合施工的材料，常用的材料包括混凝土、砖块和土壤稳定剂等。

根据工地的实际情况和需求，选择合适的材料。

4. 土地清理和开挖在施工区域清理杂物和植被，并进行必要的土地开挖工作。

确保排水渠的底部平整，并考虑到可能存在的地下管道或电缆等。

5. 渠道施工根据设计规划，进行排水渠的具体施工。

如果使用混凝土或砖块等材料，需要按照正确的比例进行配料和浇筑。

确保施工质量和渠道的稳定性。

6. 排水系统安装排水渠施工完成后，需要安装排水系统。

根据设计需求，选择合适的排水管道和连接件，并确保其正确安装和牢固。

7. 排水渠维护排水渠施工完成后，需要定期进行维护和清理，以确保其畅通无阻。

定期清理杂物和泥沙，并检查排水系统的运行情况，及时修复和更换损坏的部件。

结论通过本文的介绍，我们了解到了排水渠施工方案设计的基本步骤和要点。

在实际施工中，需要根据具体情况进行调整和优化，确保施工质量和效果。

排水渠的设计和施工是保持工地干燥和安全的关键环节，需要经验丰富的施工人员和合适的设备支持。

为适应国际技术法规与技术标准通行规则，2016年以来，住房和城乡建设部陆续印发《深化工程建设标准化工作改革的意见》等文件，提出政府制定强制性标准、社会团体制定自愿采用性标准的长远目标，明确了逐步用全文强制性工程建设规范取代现行标准中分散的强制性条文的改革任务，逐步形成由法律、行政法规、部门规章中的技术性规定与全文强制性工程建设规范构成的“技术法规”体系。

关于规范种类。

强制性工程建设规范体系覆盖工程建设领域各类建设工程项目，分为工程项目类规范（简称项目规范）和通用技术类规范（简称通用规范）两种类型。

项目规范以工程建设项目整体为对象，以项目的规模、布局、功能、性能和关键技术措施等五大要素为主要内容。

通用规范以实现工程建设项目功能性能要求的各专业通用技术为对象，以勘察、设计、施工、维修、养护等通用技术要求为主要内容。

在全文强制性工程建设规范体系中，项目规范为主干，通用规范是对各类项目共性的、通用的专业性关键技术措施的规定。

关于五大要素指标。

强制性工程建设规范中各项要素是保障城乡基础设施建设体系化和效率提升的基本规定，是支撑城乡建设高质量发展的基本要求。

项目的规模要求主要规定了建设工程项目应具备完整的生产或服务能力，应与经济社会发展水平相适应。

项目的布局要求主要规定了产业布局、建设工程项目选址、总体设计、总平面布置以及与规模相协调的统筹性技术要求，应考虑供给能力合理分布，提高相关设施建设的整体水平。

项目的功能要求主要规定项目构成和用途，明确项目的基本组成单元，是项目发挥预期作用的保障。

项目的性能要求主要规定建设工程项目建设水平或技术水平的高低程度，体现建设工程项目的适用性，明确项目质量、安全、节能、环保、宜居环境和可持续发展等方面应达到的基本水平。

关键技术措施是实现建设项目功能、性能要求的基本技术规定，是落实城乡建设安全、绿色、韧性、智慧、宜居、公平、有效率等发展目标的基本保障。

关于规范实施.强制性工程建设规范具有强制约束力，是保障人民生命财产安全、人身健康、工程安全、生态环境安全、公众权益和公众利益，以及促进能源资源节约利用、满足经济社会管理等方面的控制性底线要求，工程建设项目的勘察、设计、施工、验收、维修、养护、拆除等建设活动全过程中必须严格执行，其中，对于既有建筑改造项目（指不改变现有使用功能），当条件不具备、执行现行规范确有困难时，应不低于原建造时的标准。

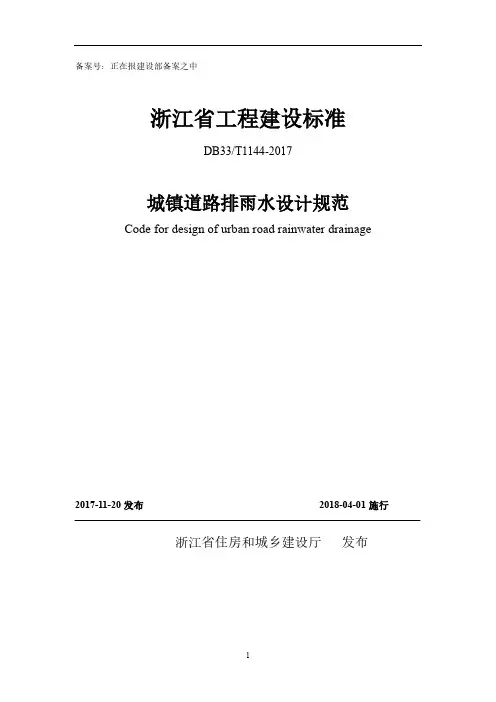

备案号：浙江省工程建设标准编号：DB城镇道路排雨水设计规范Code for design of urban road rainwater drainage(报批稿)2017-××-××发布2017-××-××施行浙江省住房和城乡建设厅发布前言本规范是根据浙江省住房和城乡建设厅《关于印发2015年浙江省建筑节能及相关工程建设标准制修订计划的通知》（建设发（2015）423 号）的要求，编制组依照我国相关法规政策，借鉴国内外低影响开发与城市排水及内涝防治体系建设模式，在深入调查研究，吸纳了科研成果和工程实践的经验，并结合我省海绵城市建设的总体要求，广泛征求多方意见后制定的。

本规范共7章，主要技术内容有：1总则；2术语和符号；3基本规定；4设计计算；5管渠和附属设施；6立体交叉道路排水；7泵站。

本规范由汉嘉设计集团股份有限公司（地址：浙江省杭州市湖墅南路501号，邮政编码：310005）负责具体技术内容的解释。

1、主编单位：汉嘉设计集团股份有限公司杭州市城乡建设设计院股份有限公司2、参编单位：杭州市建设工程质量安全监督总站杭州市城市建设前期办公室杭州市综合交通研究中心杭州市城市规划设计研究院浙江省建筑科学设计研究院杭州市数字城管信息处置中心杭州市运河集团建设管理有限公司中国电建集团华东勘测设计研究院有限公司宏润建设集团股份有限公司杭州伟业市政园林建设有限公司浙江交通职业技术学院3、主要起草人：余建民毛译军陈安东姚卫邵福彪何卫华袁翔刘静李村徐云肖冯一军朱彤温军燕李洵沈建明王庶吴为义陈高青王华郑昕张国伟潘亚成吴淼邓文全王伟栋厉建成4、主要审查人：颜兵赵宇宏周鑫根詹树林周文鸿郭英周松国目次1.总则 (1)2.术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3.基本规定 (5)4.设计计算 (6)4.1雨水量计算 (6)4.2水力计算 (7)4.3低影响开发设施计算 (9)5.管渠和附属设施 (11)5.1一般规定 (11)5.2管道 (11)5.3检查井 (12)5.4跌水井 (13)5.5雨水口 (14)5.6出水口 (14)5.7渠道 (15)5.8调蓄池 (16)5.9渗透设施 (16)6立体交叉道路排水 (18)6.1一般规定 (18)6.2 高架桥面排水 (18)6.3下穿通道排水 (19)7泵站 (20)7.1一般规定 (20)7.2集水池 (20)7.3泵房设计 (20)7.4出水设施 (21)7.5自动监测系统 (22)附录A 浙江省各城市暴雨强度公式表 (23)附录B 雨水管和其他管道或设施的最小净距 (27)附录C各种地层土壤渗透系数 (28)附录D 植草沟及下凹绿地植物及其特性 (29)本标准用词说明 (31)附:条文说明 (32)Contents1 General Principle (1)2 Terminology and Symbol (2)2.1Terminology (2)2.2Symbol (3)3 Basic Regulations (5)4 Design Calculation (6)4.1 Amount Calculation of Rainfall (6)4.2 Hydraulic Calculation (7)4.3 Calculation of Low Impact Development Facility (9)5 Drainage Pipes and Ancillary Structures (11)5.1 General Regulation (11)5.2 Pipe (11)5.3 Inspection Well (12)5.4 Falling Well (13)5.5 Rain Water Outlet (14)5.6 Outlet (14)5.7 Channels (15)5.8 S torage Tank (16)5.9 Infiltration facilities (16)6 Anaglyphic Cross of Road Drainage (18)6.1 General Regulation (18)6.2 Drainage of Bridge Deck (18)6.3 Drainage of Down Channel (19)7 Pumping Station (20)7.1 General Regulation (20)7.2 Collecting Ba sin (20)7.3 Design of Pump Station (20)7.4 Outlet Facilities (21)7.5 Automatic Monitoring System (22)Appendix A: City Rainstorm Intensity Formula of Zhejiang (23)Appendix B:Minimum Distance from Rainwater Pipelines to Other Underground Pipelines (Structures) (27)Appendix C :Soil Permeability Coefficient of Various Strata (28)Appendix D: Properties of Grass Ditch and Sunken Green Plants (29)Standard Clause Explanation (31)Attached: Clause description (32)1 总则1.0.1为适应海绵城市建设，规范城镇道路排雨水工程设计，保证及时排除路面雨水，特制定本规范。

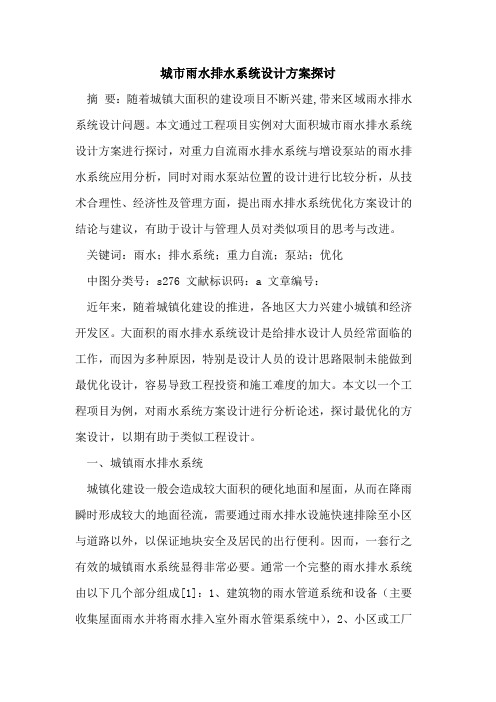

城市雨水排水系统设计方案探讨摘要：随着城镇大面积的建设项目不断兴建,带来区域雨水排水系统设计问题。

本文通过工程项目实例对大面积城市雨水排水系统设计方案进行探讨，对重力自流雨水排水系统与增设泵站的雨水排水系统应用分析，同时对雨水泵站位置的设计进行比较分析，从技术合理性、经济性及管理方面，提出雨水排水系统优化方案设计的结论与建议，有助于设计与管理人员对类似项目的思考与改进。

关键词：雨水；排水系统；重力自流；泵站；优化中图分类号：s276 文献标识码：a 文章编号：近年来，随着城镇化建设的推进，各地区大力兴建小城镇和经济开发区。

大面积的雨水排水系统设计是给排水设计人员经常面临的工作，而因为多种原因，特别是设计人员的设计思路限制未能做到最优化设计，容易导致工程投资和施工难度的加大。

本文以一个工程项目为例，对雨水系统方案设计进行分析论述，探讨最优化的方案设计，以期有助于类似工程设计。

一、城镇雨水排水系统城镇化建设一般会造成较大面积的硬化地面和屋面，从而在降雨瞬时形成较大的地面径流，需要通过雨水排水设施快速排除至小区与道路以外，以保证地块安全及居民的出行便利。

因而，一套行之有效的城镇雨水系统显得非常必要。

通常一个完整的雨水排水系统由以下几个部分组成[1]：1、建筑物的雨水管道系统和设备（主要收集屋面雨水并将雨水排入室外雨水管渠系统中），2、小区或工厂雨水管渠系统，3、街道雨水管渠系统，4、排洪沟，5、出水口。

本文探讨的城镇雨水排水系统主要指市政道路上雨水排水系统，也即街道雨水管渠系统。

根据项目情况不同，一般可采用重力自流雨水排水系统或增设雨水泵站的雨水排水系统。

当地块距离排放水体较近，雨水管道长度不长，并且水体高水位能满足地块自流排水要求时，可考虑采用重力自流排水系统。

当地块距离排放水体较远，雨水管道长度较长，并且水体高水位不能满足地块自流排水要求时，则需要增设雨水泵站，经提升后排入受纳水体，此为增设雨水泵站的雨水排水系统。

城市市政道路雨水口设计分析DOI编码：10.13646/ki.42-1395/u.2019.12.045王雪（中国市政工程中南设计研究总院有限公司，广东 深圳 518000）摘　要：针对城市市政道路雨水口设计，介绍雨水口布置原则、雨水口流量计算、雨水口间距设计与计算方法，最后以某市排水工程为例展开分析，提出雨水口设计方法与问题解决建议，以期能够提高雨水口泄水能力，保证道路安全运行。

关键词：城市市政道路；雨水口设计；径流量；边沟流量中图分类号：U416 文献标识码：A 文章编号：1006—7973（2019）12-0104-02城市市政道路中的雨水口是排水构筑物，多位于道路行车道的边缘处，车行道、人行道上积存的雨水一般会先集中到雨水口，随后再统一流入雨水管道。

设计雨水口时，泄水能力直接关系到地下排水系统径流量，所以雨水口设置也直接关系到后期清除雨水的成效与道路的安全通行。

为此，雨水口设计是城市市政道路工程的重要项目。

1 雨水口的布置原则雨水口连接管管径的选择，一般的雨水口最合适的间距为25到50m，而将雨水口连接在一起的连接管的个数最好不能超过3个，其长度需要在25m以下。

雨水口的深度宜小于或者等于1m。

而在城市中交通拥堵，人口多的地区，需要安装沉泥槽。

在雨水口和雨水连接管的流量设计上，需要是雨水管渠设计重现期计算流量的1.5~3倍。

2 雨水口流量计算2.1水量之间关系的计算道路上的雨水顺延地面运动，期间地面上的土壤与植物等可能会形成阻隔，从而形成地面径流，顺延道路两边的边沟，利用雨水口下泄到雨水管道当中，这一运动过程主要有三个阶段：第一阶段，植被与土壤等导致的截留现象以及雨水下渗等相关因素，按照综合径流系数，对雨水汇水流量Q1进行计算；第二阶段，路面上堆积的雨水在道路横坡这一因素的影响下，将道路铺面、平石与路缘石作为界限成为边沟浅流，使积存的雨水全部流入雨水口[1]。

所以，边沟流量Q2和雨水汇水流量Q1数值相同。

城镇排水管渠4.3.1排水管渠应经济合理地输送雨水、污水，并应具备下列性能：1排水应通畅，不应堵塞；2不应危害公众卫生和公众健康；3不应危害附近建筑物和市政公用设施；4重力流污水管道最大设计充满度应保障安全。

4.3.2立体交叉地道应设置独立的排水系统。

4.3.3操作人员下井作业前，必须采取自然通风或人工强制通风使易爆或有毒气体浓度降至安全范围；下井作业时，操作人员应穿戴供压缩空气的隔离式防护服；井下作业期间，必须采用连续的人工通风。

4.3.4应建立定期巡视、检查、维护和更新排水管渠的制度，并应严格执行。

4.3排水管渠4.3.1本条规定了排水管渠的基本功能和性能。

经济合理地输送雨水、污水指利用地形合理布置管渠，降低排水管渠埋设深度，减少压力输送，花费较少投资和运行费用，达到同样输送雨水和污水的目的。

为了保障公众和周边设施安全、通畅地输送雨水和污水，排水管渠要满足条文中提出的各项性能要求。

4.3.2立体交叉地道排水的可靠程度取决于排水系统出水口的畅通无阻。

当立体交叉地道出水管与城镇雨水管直接连通，如果城镇雨水管排水不畅，会导致雨水不能及时排除，形成地道积水。

独立排水系统指单独收集立体交叉地道雨水并排除的系统。

因此，规定立体交叉地道排水要设置独立系统，保证系统出水不受城镇雨水管影响。

4.3.3检查井是含有硫化氢等有毒有害气体和缺氧的场所，我国曾多次发生操作人员下井作业时中毒身亡的悲剧。

为保障操作人员安全，作此规定。

强制通风后在通风最不利点检测易爆和有毒气体浓度，检测符合安全标准后才可进行后续作业。

4.3.4为保障排水管渠正常工作，要建立定期巡视、检查、维护和更新的制度。

巡视内容一般包括污水冒溢、晴天雨水口积水、井盖和雨水箅缺损、管道塌陷、违章占压、违章排放、私自接管和影响排水的工程施工等。

排水管渠和附属构筑物4.1.1 规定排水管渠的布置和设计原则。

排水管渠（包括输送污水和雨水的管道、明渠、盖板渠、暗渠）的系统设计，应按城镇总体规划和分期建设情况，全面考虑，统一布置，逐步实施。

管渠一般使用年限较长，改建困难，如仅根据当前需要设计，不考虑规划，在发展过程中会造成被动和浪费；但是如按规划一次建成设计，不考虑分期建设，也会不适当地扩大建设规模，增加投资拆迁和其他方面的困难。

为减少扩建时废弃管渠的数量，排水管渠的断面尺寸应根据排水规划，并考虑城镇远景发展需要确定；同时应按近期水量复核最小流速，防止流速过小造成淤积。

规划期限应与城镇总体规划期限相一致。

本条对排水管渠的设计期限作了重要规定，即需要考虑“远景”水量。

4.1.2 规定管渠具体设计时在平面布置和高程确定上应考虑的原则。

一般情况下，管渠布置应与其他地下设施综合考虑。

污水管渠通常布置在道路人行道、绿化带或慢车道下，尽量避开快车道，如不可避免时，应充分考虑施工对交通和路面的影响。

敷设的管道应是可巡视的，要有巡视养护通道。

排水管渠在城镇道路下的埋设位置应符合《城市工程管线综合规划规范》GB 50289 的规定。

4.1.3 规定管渠材质、管渠构造、管渠基础、管道接口的选定原则。

管渠采用的材料一般有混凝土、钢筋混凝土、陶土、石棉水泥、塑料、球墨铸铁、钢以及土明渠等。

管渠基础有砂石基础、混凝土基础、土弧基础等。

管道接口有柔性接口和刚性接口等，应根据影响因素进行选择。

4.1.4 关于管渠防腐蚀措施的规定。

输送腐蚀性污水的管渠、检查井和接口必须采取相应的防腐蚀措施，以保证管渠系统的使用寿命。

4.1.5 关于管渠考虑维护检修方便的规定。

某些污水易造成管渠内沉析，或因结垢、微生物和纤维类粘结而堵塞管道，因而管渠形式和附属构筑物的确定，必须考虑维护检修方便，必要时要考虑更换的可能。

4.1.6 关于工业区内雨水的规定。

工业区内经常受有害物质污染的露天场地，下雨时，地面径流水夹带有害物质，若直接泄入水体，势必造成水体的污染，故应经过预处理后，达到排人城镇下水道标准，才能排人排水管渠。
