第九章雨水管渠系统的设计雨水管渠系统是城市排水系统中重要的组成部分，它负责收集并排除城市中的雨水。
在城市化进程中，雨水管渠系统的设计和建设变得尤为重要。
本文将探讨雨水管渠系统的设计方法和注意事项。
一、雨水管渠系统的设计原则1. 保证排水功能：雨水管渠系统的设计首要目标是确保排水功能的可靠性。
要求设计合理的管径、坡度和配置，使其能够有效地收集和排除大量的雨水。
2. 考虑水资源利用：在设计雨水管渠系统时，应考虑水资源的合理利用。
可以通过引入雨水收集设施、增加蓄水容量等方式，将雨水利用于景观绿化、冲洗马路等用途，减轻城市供水压力。
3. 考虑环保和生态因素：雨水管渠系统的设计应注重环保和生态因素。
可以采用生态沟渠、湿地处理等技术手段，促进雨水的自然分散和净化，减缓城市水体的污染。
4. 考虑城市规划要求：雨水管渠系统的设计要与城市规划相协调。
要根据城市的用地功能和道路布局，合理配置雨水收集点、雨水口等设施，确保整个系统顺畅运行。
二、雨水管渠系统的设计步骤1. 确定收集区域：首先需要确定雨水管渠系统的收集区域。
根据城市规划和地形地貌特点，划分出需要收集雨水的区域。
2. 计算设计雨量：根据当地气象数据和统计资料，计算出设计雨量，即单位时间内的最大雨水量。
这是确定雨水管渠系统设计参数的基础。
3. 确定管道类型和规格：根据设计雨量和收集区域的特点，选择适当的管道类型和规格。
常见的管道材料有混凝土管、钢管、玻璃钢管等。
管道的规格应根据流量、坡度等因素进行合理计算。
4. 设计管道线路和布置：根据收集区域的地形地貌和城市规划要求，设计管道的线路和布置。
要合理选择管道的坡度，确保雨水能够顺利流动，并避免积水和堵塞。
5. 设计雨水口和检查井：根据管道线路和布置，确定雨水口和检查井的位置和数量。
雨水口和检查井的设置要便于维护和清理，以确保系统的正常运行。
6. 设计雨水储存设施：根据设计要求和城市需求，设计雨水储存设施，如雨水花园、蓄水池等。
排水管渠设计方案常识一、设计流量和管道尺寸：在进行排水管渠设计时，首先需要确定设计流量和管道尺寸。
设计流量是指管道每秒所能处理的最大排水量，通常使用城市规划要求的设计降雨强度来计算。
根据设计流量，可以选择合适的管道尺寸，确保排水系统可以有效地处理排水量。
二、管道材料选择：排水管渠可以使用多种材料制造，如混凝土、玻璃钢、聚氯乙烯（PVC）等。
不同材料的管道具有不同的优缺点，设计时需要根据具体条件选择合适的材料。
混凝土管道具有较高的强度和耐久性，适合用于承受较大压力的情况，但制造和安装成本较高。
玻璃钢管道具有较高的抗腐蚀性能，适合用于处理含有酸碱物质的废水，但需要注意抗紫外线性能。
PVC管道具有制造成本低、安装方便等优点，适用于较小流量的排水系统。
三、管道坡度设计：排水管道的坡度设计是确保排水顺利的重要因素之一、管道坡度决定了流速，过小的坡度会导致堵塞和积水，过大的坡度会增加设备和维护成本。
一般来说，土体排水情况较好的区域可以选择较小的坡度，土体排水情况较差的区域需要选择较大的坡度，以确保排水系统的正常运行。
四、排水管渠布置：排水管渠的布置需要考虑地形条件、道路布局等因素。
一般而言，主要道路沿线应该布置主干排水管渠，次要道路沿线布置次干排水管渠。
此外，排水网的设计应该使得每个排水口能够顺利排水，并避免不必要的管道交叉或重叠，以减少维护和清洁的困难。
五、排水口设计：排水口是排水管渠的重要组成部分，它负责将收集到的雨水或废水排放到汇水点或水体中。
排水口的设计需要考虑排水量、流速和水质等因素。
一般来说，排水口应该设置在低洼地带并具备防溢功能，以确保排水系统的正常运行。
六、维护和清洁：排水管渠设计完成后，定期的维护和清洁工作也是至关重要的。
排水管渠的堵塞会导致积水和水质污染，影响排水系统的正常运行。
因此，定期的清洁工作包括定期检查和清理排水口、清除管道内的杂物等，可以确保排水系统的运行效果。
总结起来，排水管渠设计方案常识涉及设计流量和管道尺寸、管道材料选择、管道坡度设计、排水管渠布置、排水口设计以及维护和清洁等方面。

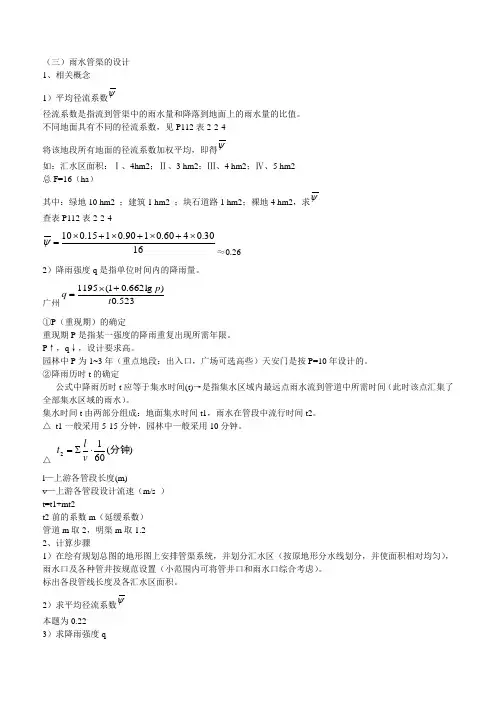

（三）雨水管渠的设计1、相关概念1）平均径流系数ψ径流系数是指流到管渠中的雨水量和降落到地面上的雨水量的比值。
不同地面具有不同的径流系数，见P112表2-2-4 将该地段所有地面的径流系数加权平均，即得ψ如：汇水区面积：Ⅰ、4hm2；Ⅱ、3 hm2；Ⅲ、4 hm2；Ⅳ、5 hm2总F=16（ha ）其中：绿地10 hm2 ；建筑1 hm2 ；块石道路1 hm2；裸地4 hm2，求ψ查表P112表2-2-41630.0460.0190.0115.010⨯+⨯+⨯+⨯=ψ≈0.262）降雨强度q 是指单位时间内的降雨量。
广州523.0)lg 662.01(1195t p q +⨯=①P （重现期）的确定重现期P 是指某一强度的降雨重复出现所需年限。
P ↑，q ↓，设计要求高。
园林中P 为1~3年（重点地段：出入口，广场可选高些）天安门是按P=10年设计的。
②降雨历时t 的确定公式中降雨历时t 应等于集水时间(t)→是指集水区域内最远点雨水流到管道中所需时间（此时该点汇集了全部集水区域的雨水）。
集水时间t 由两部分组成：地面集水时间t1，雨水在管段中流行时间t2。
△ t1一般采用5-15分钟，园林中一般采用10分钟。
△ )(6012分钟⋅∑=v l tl —上游各管段长度(m)v —上游各管段设计流速（m/s ）t=t1+mt2t2前的系数m （延缓系数）管道m 取2，明渠m 取1.22、计算步骤1）在绘有规划总图的地形图上安排管渠系统，并划分汇水区（按原地形分水线划分，并使面积相对均匀），雨水口及各种管井按规范设置（小范围内可将管井口和雨水口综合考虑）。
标出各段管线长度及各汇水区面积。
2）求平均径流系数ψ本题为0.223）求降雨强度qq=()()60.05lg 7.011050++t P ()2hm s L⋅ 4）水力计算求出各管段设计流量，确定管道坡度，查表求出管径、流速等数值，填入水力计算表。
