2011年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解
一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）
1．在水利水电工程的防静电设计中，下列哪项不符合规范要求?（）
A．防静电接地装置应与工程中的电气接地装置共用
B．防静电接地装置的接地电阻，不宜大于50Ω
C．油罐室、油处理设备、通风设备及风管均应接地
D．移动式油处理设备在工作位置应设临时接地点
【答案】B
【解析】根据《水利水电工程劳动安全与工业卫生设计规范》（DL 5061—1996）第4.1.9条规定，防静电设计应符合下列要求：①油罐室、油处理室的油罐、油处理设备、输油管和通风设备及风管均应接地；②移动式油处理设备在工作位置应设临时接地点；③放静电接地装置的接地电阻，不宜大于30Ω；④防静电接地装置应与工程中的电气接地装置共用。

【说明】《水利水电工程劳动安全与工业卫生设计规范》（DL 5061—1996）已被《水电工程劳动安全与工业卫生设计规范》（NB 35074—2015）代替。

2．燃煤电厂的防火设计要考虑安全疏散，配电装置室内最远点到疏散出口的距离，下列哪一条满足规程要求?（）
A．直线距离不应大于7m
B．直线距离不应大于15m
C．路径距离不应大于7m
D．路径距离不应大于15m
【答案】B
【解析】根据《火力发电厂与变电站设计防火规范》（GB 50229—2006）第5.2.6条规定，配电装置室内最远点到疏散出口的直线距离不应大于15m。

3．风电场的测风塔顶部应装有避雷装置，接地电阻不应大于（）。

A．5Ω
B．10Ω
C．4Ω
D．20Ω
【答案】C
【解析】根据《风电场风能资源测量方法》（GB/T 18709—2002）第6.1.4条规定，测风塔顶部应有避雷装置，接地电阻不应大于4Ω。

4．按规程规定，火力发电厂选择蓄电池容量时，与电力系统连接的发电厂，交流厂用事故停电时间应按下列哪项计算?（）
A．0.5h
B．1.0h
C．2.0h
D．3.0h
【答案】B
【解析】根据《电力工程直流电源系统设计技术规程》（DL/T 5044—2014）第4.2.2
条第1款规定，与电力系统连接的发电厂，厂用交流电源事故停电时间应按1h计算。

5．变电所绿化措施，下列哪项是错误的?（）
A．城市地下变电所的顶部宜覆土进行绿化
B．城市变电所的绿化应与所在街区的绿化相协调，满足美化市容要求
C．进出线下的绿化应满足带电安全距离要求
D．220kV及以上变电所的绿化场地可敷设浇水的水管
【答案】D
【解析】根据《变电站总布置设计技术规程》（DL/T 5056—2007）第9.2.4条规定，城市变电站的绿化应与所在街区的绿化相协调，满足美化市容要求，城市地下变电站的顶部宜覆土进行绿化。

根据第9.2.5条规定，主入口、站前区附近宜配置观赏性和美化效果好的常绿树种、花草，以美化站区环境，进出线下的绿化应满足带电安全距离要求。

6．火电厂废水治理的措施，下列哪一项是错误的?（）
A．酸、碱废水应经中和处理后复用或排放
B．煤场排水和输煤设施的清扫水，应经沉淀处理，处理后的水宜复用
C．含金属离子废水宜进入废水集中处理系统，处理后复用或排放
D．位于城市的发电厂生活污水直接排入城市污水系统，水质不受限制
【答案】D
【解析】根据《大中型火力发电厂设计规范》（GB 50660—2011）第13.8.2条规定，酸、碱废水应经中和处理后复用或排放，含铁、铜等金属离子的废水宜进入废水集中处理系统，进行氧化、调PH值、混凝澄清处理，并应达到相应水质标准后复用或排放。

根据第
13.8.5条规定，含煤废水应设置独立的收集系统并进行处理，处理后宜回用到输煤冲洗系统。

根据第13.8.6条规定，生活污水宜采用生物氧化法处理，处理后宜回用于绿化、冲洗用水。

7．某公用电网10kV 连接点处的最小短路容量为200MVA ，该连接点的全部用户向该点注入的5次谐波电流分量（方均根值）不应超过下列哪项?（ ）
A ．10A
B ．20A
C ．30A
D ．40A 【答案】D
【解析】根据《电能质量公用电网谐波》（GB/T 14549—1993）第5.1条规定及表2内容，公共连接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表2中规定的允许值，当公共连接点处的最小短路容量不同于基准短路容量时，表2中的谐波电流允许值的换算见附录B （补充件）。

122002040100
k h hp k S I I S ==⨯= A 式中，1k S 为公共连接点的最小短路容量，MVA ；2k S 为基准短路容量，MVA ；hp I 为表2中的第h 次谐波电流允许值，A ；h I 为短路容量为1k S 时的第h 次谐波电流允许值。

8．下列关于变电所消防的设计原则，哪一条是错误的?（ ）
A ．变电所建筑物（丙类火灾危险性）体积3001～5000m 3，消防给水量为10L/s
B．一组消防水泵设置两条吸水管
C．吸水管上设检修用阀门
D．应设置备用泵
【答案】A
【解析】根据《火力发电厂与变电站设计防火规范》（GB 50229—2006）第11.5.3条规定及表11.5.3内容，可知当变电所建筑物体积（丙类火灾危险性）为3001～5000m3时，消防给水量应不小于20L/s。

根据第11.5.11条规定，一组消防水泵的吸水管不应少于2条，当其中1条损坏时，其余的吸水管应能满足全部用水量，吸水管上应装设检修阀门。

根据第11.5.14条规定，消防水泵应设置备用泵，备用泵的流量和扬程不应小于最大1台消防泵的流量和扬程。

9．火力发电厂与变电所的500kV屋外配电装置中，当动力电缆和控制电缆敷设在统一电缆沟内时，宜采用下列哪种方式分隔?（）
A．宜采用防火堵料
B．宜采用防火隔板
C．宜采用防火涂料
D．宜采用防火阻燃带
【答案】B
【解析】根据《火力发电厂与变电站设计防火规范》（GB 50229—2006）第11.3.2条规定，220kV及以上变电站，当电力电缆与控制电缆或通信电缆敷设在同一电缆沟或电缆隧道内时，宜采用防火槽盒或防火隔板进行分隔。

10．发电厂与变电所中，110kV屋外配电装置（无含油电气设备）的火灾危险性应为下列哪一类?（）
A．乙类
B．丙类
C．丁类
D．戊类
【答案】D
【解析】根据《火力发电厂与变电站设计防火规范》（GB 50229—2006）第11.1.1条规定，建（构）筑物的火灾危险性分类及其耐火等级应符合表11.1.1（见题10表）的规定。

题10表建（构）筑物的火灾危险性分类及其耐火等级
查表可知D项正确。

11．某220kV屋外变电所的两台主变压器间不设防火墙，其挡油设施大于变压器外廓每边各1m，则挡油设施的最小间距是下列哪一数值?（）。

合集下载

2011年注册电气工程师(发输变电)《专业基础考试》真题及详解【圣才出品】

2011年注册电气工程师(发输变电)《专业基础考试》真题及详解【圣才出品】

2011年注册电气工程师（发输变电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意）1．图示电路中，已知R1=10Ω，R2=2Ω，U S1=10V，U S2=6V。

电阻R2两端的电压U 为（）。

A．4VB．2VC．-4VD．-2V【答案】C【考点】基尔霍夫电压定律【解析】如题1解图所示，根据基尔霍夫电压定律可得：U S1+U=U S2，代入数据得：U R2=U=U S2-U S1=6-10=-4V。

因其与图中所标电压方向相反，故取负值。

2．图示电路中，测得U S1=10V，电流I=10A。

流过电阻R的电流I1为（）。

A．3AB．-3AC．6AD．-6A【答案】B【考点】基尔霍夫电流定律【解析】如题2解图所示，易得：I2=10/5=2A，I3=10/2=5A，根据基尔霍夫电流定律可得：10-I2+I1=I3，解得：I1=-3A。

3．图示电路中，已知U S=12V，R1=15Ω，R2=30Ω，R3=20Ω，R4=8Ω，R5=12Ω，电流I为（）。

A．2AB．1.5AC．0.8AD．0.5A【答案】C【考点】星-三角等效变换【解析】如题3解图所示。

对图示电路作星—三角等效变换：R13=R3+R1+R3×R1/R4=72.5ΩR34=R4+R3+R4×R3/R1=38.7ΩR14=R4+R1+R4×R1/R3=29Ω则等效电阻为：X∑=29∥[72.5∥30+38.7∥12]=14.83Ω，电流为：I=U/R∑=12/14.83=0.81A。

4．图示电路中，已知U S=12V，I S1=2A，I S2=8A，R1=12Ω，R2=6Ω，R3=8Ω，R4=4Ω。

取结点③为参考结点，结点①的电压U n1为（）。

A．15VB．21VC．27VD．33V【答案】A【考点】节点电压方程【解析】设节点3电压为0，即将节点3接地，列节点电压方程为：解方程可得：U1=15V，U2=21V。

2010年注册电气工程师供配电专业基础考试真题及答案

2010年注册电气工程师供配电专业基础考试真题及答案

2010年注册电气工程师供配电专业基础考试真题及答案一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

） 1. 图示电路中，1A 电流源发出的功率为：（ ）。

（高频考点，第9页）（A ）6W （B ）-2W （C ）2W （D ）-6W 答案：C解题过程：根据题图做出如下图所示解图，根据基尔霍夫电流定律可得：A A A I 321=+=，1A 电流源两端的电压()V V U 2113=-⨯=。

1A 电流源的功率()W W UI P 221=⨯==。

1A 电流源的电压、电流取非关联参考方向； 0>P ，电源发出功率2W 。

2. 图示电路中的电流i 为：（ ）。

（高频考点，第7页）（A ）-1A （B ）1A （C ）2A （D ）-2A 答案：B解题过程：根据上图绘制下图。

根据题图可得：V V u 49201020102010201033=⎪⎭⎫⎝⎛+⨯++⨯+⨯=，而33⨯++=bc ab u u u ，则有V V u u bc ab 2023349=⎪⎭⎫⎝⎛⨯-==。

又()A A u i ab ab 210/2010/===，()A A u i bc bc 120/==，故A i i i bc ab 1=-=。

3. 图示直流电路中的a I 为：（ ）。

（高频考点，第12页）（A ）1A （B ）2A （C ）3A （D ）4A 答案：B解题过程：根据题图画题解图如下：根据基尔霍夫电流定律可得：a 点的电流：081=++A I Ib （1） b 点的电流：a I I A I =-+218 （2）c 点的电流：A I I I b 223++= （3）整理得：⎩⎨⎧--=-+=AI I I I A I I a6812312 （4）据基尔霍夫电压定律得：⎩⎨⎧=+=+0630323221I I I I （5）整理得：⎩⎨⎧-=-=23215.05.1I I I I （6）联立式（4）、式（6）得：A I 4.22=，A I a 2=4. 在图示正弦稳态电路中，若V U s 0020∠=，电流表A 读数为40A ，电流表2A 的读数为28.28A ，则L ω应为：（ ）。

注册电气工程师专业考试历年真题及解析

注册电气工程师专业考试历年真题及解析

注册电气工程师执业资格考试专业考试（发输变电专业）历年真题及解析2009年专业考试（发输变电）试题专业知识考试(上)专业知识考试(下)专业案例考试(上)1-5题目：1-5题110kV有效接地系统中的某一变电所有两台110kV/35kV/10kV，31.5MV A 主变压器两台，110kV进线两回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧Y n y n0d11。

1.题目：1、如主变需常切换，110kV线较短，有穿越功率20MV A，各侧采用以下哪组主接线经济合理，（）。

为什么？（A）110kV内桥接线，35kV单母接线，10kV单母分段接线（B）110kV外桥接线，35kV单母分段接线，10kV单母分段接线（C）110kV单母接线，35kV单母分段接线，10kV单母分段接线（D）110kV变压器组接线，35kV双母接线，10kV单母接线依据及解答过程：B选项正确。

依据GB 50059-92《35~110kV变电所设计规范》第3.2.3条，35～110kV线路为两回及以下时，宜采用桥形、线路变压器组或线路分支接线。

依据《电力工程电气设计手册电气一次部分》P51第2-2节七(二)(3)，线路有穿越功率时，也宜采用外桥形接线。

故110kV主接线采用外桥接线。

依据《电力工程电气设计手册电气一次部分》P47第2-2节二(3)2)，35～63kV配电装置出线回路数为4～8回时采用单母分段接线；故35kV主接线采用单母分段接线。

依据GB 50059-92《35~110kV变电所设计规范》第3.2.5条，当变电所装有两台主变压器时，6～10kV侧宜采用分段单母线。

或依据《电力工程电气设计手册电气一次部分》P47第2-2节二(3)1)，6～10kV配电装置出线回路数为6回以上时采用单母分段接线；故10kV主接线采用单母分段接线。

所涉及大纲：4.2 掌握各级电压配电装置的基本接线设计；所涉及规范/手册：GB 50059-92《35~110kV变电所设计规范》；《电力工程电气设计手册电气一次部分》；类似/拓展练习：习题集第4章单选第22题；习题集第4章案例第4题、第9题、第10题；习题集新增案例第1题、第4题、第21题。

2011年注册电气工程师(发输变电)《专业案例考试(下)》真题及详解【圣才出品】

2011年注册电气工程师(发输变电)《专业案例考试(下)》真题及详解【圣才出品】

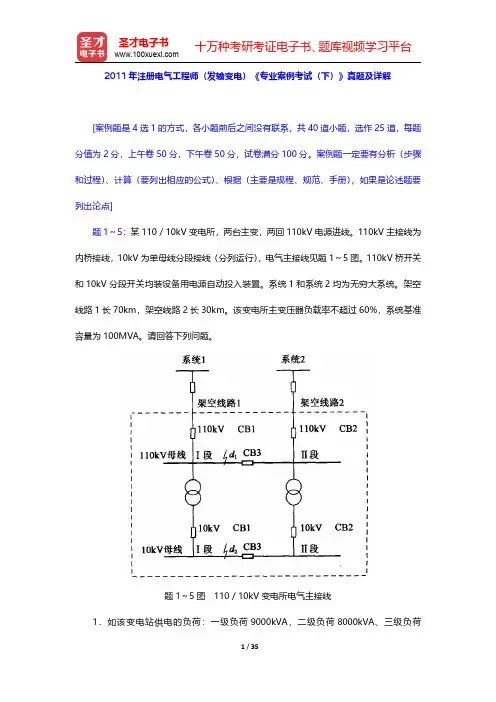

2011年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共40道小题，选作25道，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
