洒水车主要技术参数
- 格式:doc
- 大小:142.50 KB
- 文档页数:2
一、主要技术性能参数【整车技术参数】产品商标华通牌公告批次297产品名称洒水车产品型号HCQ5180GSSGD5总质量(Kg) 18000 罐体容积(m3)额定载质量(Kg) 10715 外形尺寸(mm) 8600×2500×3050 整备质量(Kg) 7090 驾驶室准乘人数(人) 3接近角/离去角(°) 20/12 前悬/后悬(mm) 1450/2350轴荷(Kg) 6500/11500 最高车速(Km/h) 90备注随底盘选装驾驶室前脸以及保险杠,选装椭圆罐形,选装后部喷雾机;罐体有效容积12.5立方米;局部构造外观有变化,车辆颜色可选,文字喷涂位置可变化.侧后防护材料均为Q235,侧防护连接方式为焊接.后防护连接方式为螺栓连接,后部防护装置断面尺寸(宽×高)60×150(mm),后部防护离地高度:490(mm).仅采用4700(mm),4500(mm),3950(mm)轴距.底盘ABS的型号:3631010-C2000,生产厂为东科克诺尔商用车制动系统(十堰)。
可在-10℃-50℃条件下工作,动力转向系统,变速箱系统为原装系统,制动系统为汽刹。
高压前冲、后洒、侧喷、前方水炮专用功能:道路洒水、冲洗作业;专用装置:罐体,洒水泵。
【底盘技术参数】底盘型号DFH1180BX1V 底盘名称载货汽车底盘商标名称东风牌生产企业东风商用车新疆轴数 2 轮胎数 6轴距 (mm) 3650 轮胎规格10.00-20 18PR钢板弹簧片数8/9+7 前轮距(mm) 1810燃料种类柴油后轮距(mm) 1800排放依据标准GB17691-2005国Ⅴ,GB3847-2005排量(ml) 功率(Kw)发动机型号发动机生产企业4500 132ISD180 50 东风康明斯发动机二、产品图片三、工作原理及构造特征本车以专用取力器为动力源,由传动轴将动力传给水泵,使水泵在额定转速下运转,通过操纵控制系统及管网将自然水吸入水罐内或将水罐内水按设定管路排出罐外,从而完成各项功能。
25吨洒水车招标技术参数
1、发动机选用潍柴270马力发动机
2、变速箱采用法士特变速箱
3、驱动方式选用6*4方式不接受6*2驱动
4、轮胎选用12.00R20轮胎,不接受10.00轮胎
5、前桥吨位≧7.5吨
6、后桥吨位≧13吨*2(并轴双桥)
7、为保证整车安全性,整车强度,大梁截面尺寸≧300×90mm,大梁厚度要求为≧三层大梁,三层大梁厚度≧8mm+6mm+8mm
8、整车要求安装行车记录仪
9、整车交付时提供整车合格证,不接受拼装车底盘
10、前冲距离≧14米
11、后洒距离≧14米
12、鸭嘴距离≧14米
13、水炮射程≧25米
14、水泵选用国内知名品牌杭州威龙90杨程水泵,或选用优于此品牌的进口水泵。
洒水车使用说明书一、产品简介洒水车是一种用于道路清洁、绿化浇灌、建筑工地灭尘等工作的机械设备。
它具有容量大、操作简便、效率高等特点,被广泛应用于道路管理、环境保护等领域。
本使用说明书将告诉您如何正确使用洒水车,确保其安全稳定地运行。
二、使用环境1. 洒水车应在平整的道路或场地上使用,避免在倾斜或不稳定的地面操作,以免发生意外。
2. 确保洒水车周围无高压电线、管道或其他危险物,以确保使用时的安全。
三、操作步骤1. 准备工作a. 检查洒水车的液位,确保水箱中有足够的水。
b. 检查洒水管路是否通畅,无堵塞或泄漏现象。
c. 检查车辆的刹车系统、制动灯等,确保其正常工作。
2. 启动洒水车a. 打开车门,将车辆启动并挂入合适的档位。
b. 启动洒水装置,打开喷水口,确保水流正常。
c. 将洒水车缓慢驶入作业区域,注意保持良好的行驶姿态。
3. 进行清洁或浇灌工作a. 根据需要调整洒水喷头的方向和角度,确保覆盖到目标区域。
b. 控制洒水车的速度和喷水量,根据具体情况适当调整,以达到最佳清洁或浇灌效果。
c. 在进行作业时,应避免与行人或其他车辆发生碰撞,保持安全的作业距离。
4. 完成工作a. 当完成清洁或浇灌工作后,应关闭喷水口,停止水流。
b. 将洒水车从作业区域缓慢驶离,回到停放的位置。
c. 关闭洒水装置并熄火,将车门关闭。
四、安全注意事项1. 在操作过程中,驾驶员应全程保持注意力集中,确保道路安全。
2. 洒水车作业时要遵守交通规则,确保人车安全。
3. 在作业过程中,禁止将身体或其他物品伸向喷水口附近,以防受伤。
4. 严禁在洒水车运行时从车门或车厢上下车。
5. 在洒水车运行过程中,如需停车,请寻找合适的停车地点,切勿在道路中间或交叉口停车。
五、保养与维护1. 定期检查液位,确保水箱中有足够的水。
2. 每次使用洒水车后,应及时清洗喷水口和管路,以免堵塞。
3. 按照洒水车制造商的要求进行定期保养和维修,确保设备的正常运行。
环卫车辆及设备技术参数
一、车辆类型:
常见的环卫车辆类型包括洒水车、吸污车、垃圾压缩车、垃圾车、扫地车等。
每种类型的车辆都有不同的功能和用途。
二、动力系统:
环卫车辆的动力系统一般分为汽油发动机、柴油发动机、电动发动机等,其中柴油发动机在环卫车辆中应用最为广泛。
柴油发动机的功率大,扭矩强,能够满足环卫车辆在复杂道路环境中的工作需求。
三、清洁设备:
1.水箱容量:洒水车的水箱容量一般在5-15立方米之间,不同车型的容量差异较大。
2.清洗宽度:扫地车的清洗宽度一般在2-4米之间,不同车型的宽度也存在一定的差异。
3.喷雾系统:洒水车的喷雾系统一般由前后喷头和侧喷头组成,能够满足不同道路环境下的清洗需求。
4.吸盘系统:吸污车的吸盘系统一般由吸盘、吸力管和储污箱组成,能够有效地吸取道路上的污物。
四、垃圾收集设备:
1.垃圾压缩装置:垃圾压缩车一般配备有垃圾压缩装置,能够将垃圾压缩成较小的体积增加装载量。
2.储污箱容量:垃圾车的储污箱容量一般在10-30立方米之间,不同型号的车辆容量有所差异。
3.垃圾收集系统:垃圾车一般配备有升降式垃圾收集系统,能够方便地升降储污箱,便于倾倒垃圾。
以上是环卫车辆及设备的一些基本技术参数,不同型号的环卫车辆会有所差异。
随着科技的发展,环卫车辆及设备也在不断创新和升级,以更好地满足城市环卫工作的需求。

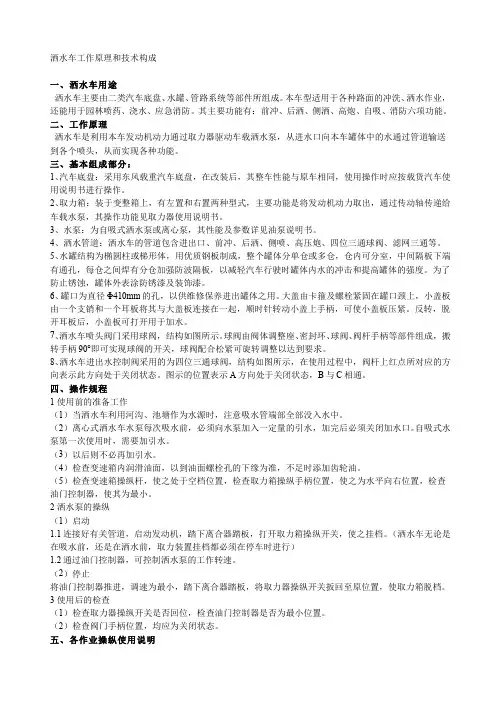

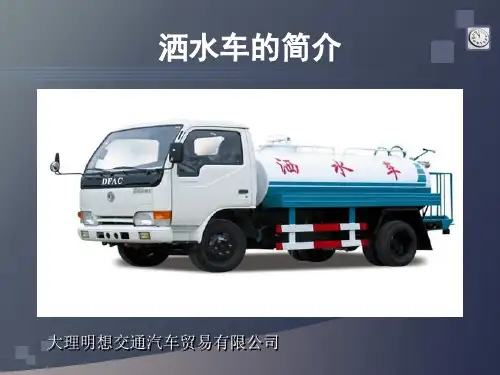

洒水车工作原理和技术构成一、洒水车用途洒水车主要由二类汽车底盘、水罐、管路系统等部件所组成。
本车型适用于各种路面的冲洗、洒水作业,还能用于园林喷药、浇水、应急消防。
其主要功能有:前冲、后洒、侧洒、高炮、自吸、消防六项功能。
二、工作原理洒水车是利用本车发动机动力通过取力器驱动车载洒水泵,从进水口向本车罐体中的水通过管道输送到各个喷头,从而实现各种功能。
三、基本组成部分:1、汽车底盘:采用东风载重汽车底盘,在改装后,其整车性能与原车相同,使用操作时应按载货汽车使用说明书进行操作。
2、取力箱:装于变整箱上,有左置和右置两种型式,主要功能是将发动机动力取出,通过传动轴传递给车载水泵,其操作功能见取力器使用说明书。
3、水泵:为自吸式洒水泵或离心泵,其性能及参数详见油泵说明书。
4、洒水管道:洒水车的管道包含进出口、前冲、后洒、侧喷、高压炮、四位三通球阀、滤网三通等。
5、水罐结构为椭圆柱或梯形体,用优质钢板制成,整个罐体分单仓或多仓,仓内可分室,中间隔板下端有通孔,每仓之间焊有分仓加强防波隔板,以减轻汽车行驶时罐体内水的冲击和提高罐体的强度。
为了防止锈蚀,罐体外表涂防锈漆及装饰漆。
6、罐口为直径Φ410mm的孔,以供维修保养进出罐体之用。
大盖由卡箍及螺栓紧固在罐口颈上,小盖板由一个支销和一个耳板将其与大盖板连接在一起,顺时针转动小盖上手柄,可使小盖板压紧。
反转,脱开耳板后,小盖板可打开用于加水。
7、洒水车喷头阀门采用球阀,结构如图所示。
球阀由阀体调整座、密封环、球阀、阀杆手柄等部件组成,搬转手柄90°即可实现球阀的开关,球阀配合松紧可旋转调整以达到要求。
8、洒水车进出水控制阀采用的为四位三通球阀,结构如图所示,在使用过程中,阀杆上红点所对应的方向表示此方向处于关闭状态。
图示的位置表示A方向处于关闭状态,B与C相通。
四、操作规程1 使用前的准备工作(1)当洒水车利用河沟、池塘作为水源时,注意吸水管端部全部没入水中。
洒水车技术规格书一、通用技术要求1、车辆与设备1.1洒水车罐体非裸露圆罐两侧有护板保护,有足够的刚度、强度,所有结构件在作业过程中不得产生永久性变形,作业中不得有水滴漏;在正常运行条件下洒水车的使用寿命不得低于8年。
1.2罐体及与水接触的部件的使用年限不少于8年,并用表格形式明确主要材质、厚度、防腐工艺及措施;所有设备表面油漆必须适应码头作业环境,漆膜厚度不低于80Um,质保期内无起泡、脱落等缺陷;13作业机构运动灵活、平稳可靠,操作应简单、适用,且接近性好;1.4所有焊接件的焊缝应符合ISO3857、ISO3834和GB985、GB986的规定,罐体内所有的焊缝应为连续满焊;1.5必须按照具备记录、存储、显示、打印车辆行驶速度、时间、里程等车辆行驶状态信息的行驶记录装置。
装置必须满足《机动车运行安全技术条件》(GB7258-2017)0 2、控制系统2.1系统设计必须满足各项专用作业的具体要求,具备过载保护能力,所用控制元件工作可靠;2.2车载系统的操作控制必须确保在驾驶室、地面均可有效实施,特别是能保证驾驶员能在驾驶室内完成整个作业等全部操纵;系统不得因故障影响底盘电气系统的正常工作,尤其不得影响整车制动系统的工作2.3管、线排列整齐、有序;有相对运动的管、线应有可靠的防擦损措施;不得有漏油漏气漏电现象;液压软管总成耐压压力为系统额定工作压力的两倍。
3、安全防护3.1根据相关标准、法规要求,加装安全和防护装置并按规定的颜色、图样予以警示;3.2相关操作位置设操作标识、警示牌,相关作业设蜂鸣器提醒注意;保证安全的急停按钮必须设置到相应位置,并用表格列出操作标识、警示牌、急停按钮等的数量、位置、作用等3.3电气设备必须满足《电气设备安全设计导则》(GBT25295-2010)的要求;4、工具与技术文件1.1产品交付时应有原车底盘随车工具和备胎,专用装置的专用工具及维修包;4.2投标人按买方提供的运行初期备件清单配备备件,价格计入投标总价内;5.3技术文件含汽车底盘使用说明书、产品合格证、专用车操作手册、专用装置说明书及可供指导维护和保养的系统工作原理图及工具清单,并用表格列出明细。
洒水车主要技术参数-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII洒水车主要技术参数注:1、投标人可选用相当于或优于以上技术要求的产品、服务及工作,同时填写技术规范偏离表。
2、设备清单(不得变更)。
3、本项目不接受进口产品投标,进口产品是指通过中国海关报关验放进入中国境内且产自关境外的产品。
4、招标人购买的产品属于最新一期政府强制采购节能产品范围的,即空调机、照明产品(包括双端荧光灯、自震流荧光灯、单端荧光灯、管形荧光灯镇流器)、电视机、电热水器、计算机、打印机、显示器、便器、水嘴等,投标人应当按照《国务院办公厅关于建立政府强制采购节能产品制度的通知》(国办发[2007]51号)和《财政部发展改革委关于调整节能产品政府采购清单的通知》(财库[2007]98号)规定,投标产品必须在最新一期“节能产品政府采购清单”的强制采购节能产品范围内,否则其投标将被拒绝。
对于其中同时列入“环境标志产品政府采购清单”的产品,优先于只获得单项节能认证的产品。
售后服务及其他要求:1.车辆两年内免费维修,终身负责维修;2. 产品到达购买方指定地点后,由销售商(或代理商)安排产品技术人员到现场进行指导安装、调试,讲解设备操作规程;3. 投标人应提供所投产品的彩页或图片;4.中标单位应协助招标人给车辆上牌;5.对用户所反映的任何问题立即响应。
在质保期内,如果发生故障,生产厂家服务人员应在接到报修后必须在 2 小时之内到达现场,24 小时内解决问题,重大问题 48小时内解决,直至满足要求。
6.中标人须保障招标人在使用该设备或其任何一部分时不受到第三方关于侵犯专利权、商标权或工业设计权的指控。
如果任何第三方提出侵权指控,中标人须与第三方交涉,并承担由此而产生的索赔、损失、损害、支出等一切费用(含律师费)。
如招标人因此而遭致损失的,中标人应赔偿该损失。
7.本项目说明中所提出的技术规格、要求、参数和标准仅系说明并非进行限制,投标人可提出替代的技术规格、要求、参数和标准,并在技术文件中详细说明,但该替代应不低于招标文件的规定和要求。
洒水车主要技术参数
外形尺寸(mm):8500×2000×3000以上
罐体有效容积:9.5立方米以上(装水11吨以上)排放标准:GB3847—2005,GB17691—2005Ⅲ
燃料种类:柴油
发动机功率:140kw(或以上)
发动机排量:5900cc(或以上)
轮胎数:6个
驾驶室准乘人数(人):3
推荐洒水车品牌:1、程力威牌
2、楚飞牌
3、江特牌
外形尺寸(mm):7300×2000×3100(或以上)吊臂前伸:800mm(或以上)
排放标准:GB3847—2005,GB17691—2005Ⅲ燃料种类:柴油
发动机功率:80kw(或以上)
发动机排量:2999cc(或以上)
轮胎数:6
驾驶室准乘人数(人):2+3
推荐高空作业车品牌:1、程力威牌
2、楚飞牌
3、江特牌
外形尺寸(mm):5100×1700×1700(或以上)进气类型:自然吸气
气缸排列形式:直列
驱动方式:四轮驱动
燃料种类:汽油
车身结构:皮卡
最大功率转速(rpm):4600r/min(或以上)
最大马力:100ps(或以上)
座位数(个):5
推荐皮卡车品牌:1、郑州日产
2、猎豹
3、五十铃。
最新洒水车技术标准本洒水车标准出自符合国际洒水车技术认证,由洒水车协会共同标志,2011年起执行。
洒水车技术条件QC/T29114-93代替JB4184-861主题内容与适用范围本标准规定了洒水车的术语、技术要求、试验方法、检验规则、标志、运输、贮存及质量保证。
本标准适用于罐体有效容积不大于15kL的洒水车。
2引用标准GB1188吸水胶管GBI589汽车外廓尺寸限界GB7258机动车运行安全技术条件ZBT50001专用汽车定型试验规程ZBT50002专用汽车产品质量定期检查试验规程QCn29009~29013汽车用电线接头JB/Z111汽车油漆涂层JB787汽车标牌JB2864汽车用电镀层和化学处理层JB4185半挂车通用技术条件ZBT35001汽车电气设备基本技术条件QC/T54洒水车性能试验方法3术语3.1罐体有效容积罐体允许装水的最大容量。
3.2吸水深度停车地面至引水面的垂直距离。
3.3洒水量洒水作业时,地段单位面积喷洒的水量。
4技术要求4.1总则洒水车应按照经规定程序批准的图样及技术文件制造,并符合本标准的规定。
4.2环境条件洒水车在下列环境条件下应能正常工作:a.环境温度:-10~40℃;b.空气相对湿度不大于95%;c.海拔高度:≤3000m。
4.3一般要求4.3.1用于改装的洒水车的汽车底盘,应具有制造厂的合格证明。
4.3.2外购件、外协件应有制造厂的合格证明,并经洒水车制造厂的检验部门检验合格后方可使用。
4.3.3焊缝应均匀、平直。
无漏焊、裂纹、夹渣、气孔、咬边、飞溅、焊穿等现象。
铸件表面无飞边、包砂等现象。
4.3.4采用铆接工艺装配时,铆钉应排列整齐,无歪斜、压伤、松动和头部残缺等现象。
4.3.5联接件、紧固件必须联接可靠,不得松脱。
4.3.6整车外廓尺寸应符合GB1589的规定。
4.3.7照明及信号系统应符合GB7258的规定,并配有城市允许的特殊音响。
4.3.8电器设备应符合ZBT35001的规定,电线接头应符合QCn29009~29013的规定。
一、总则1.1 本规范书提出了公司洒水车的技术及相关要求。
本规范书提出的是最低要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供应商应保证符合本规范书和有关行业标准的优质产品。
1.2 如果供应商没有以书面形式对本规范书的条文提出异议,则认为供应商提供产品彻底符合本规范书的要求。
如有异议,都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.3 如果供应商所执行的标准和规范高于本规范书所列各项规范和标准,供应商应随投标书提供相应的规范和标准并详述有关差异,在征得需方确认后方可使用。
1.4 在合同签定后,需方有权提出因标准、规程和规范发生变化而产生的修订要求。
1.5 本规范书经供、需双方确认后作为合同附件与合同正方具有同等效力。
1.6 保修期限:上装工作部份保修期为两年,发动机及底盘按使用说明书相应规定进行保修,厂家有更长质保期要求的按厂方规定,验收合格后当天起执行。
二、工程概况2.1 产品作业工况:福建沿海散货港口区域及周边公路,用于清扫道路及堆场的煤炭(粉/块)、铁矿(粉/块)、石子和粉尘等;气温-2.7~38.5℃;湿度:70%~85%;煤炭(含硫)及盐雾天气对金属结构腐蚀性较强。
2.2 县级以上公路上行驶,并具备道路车辆行驶要求。
2.3 平均每天作业 10 小时以上。
三、采购范围25t 洒水车整车 2 辆;配件:洒水泵、取力器各 2 套。
随机工具及备件。
四、标准及规范洒水车设计、创造、安装、验收应遵循下列标准、规范(但不限于此),且标准、规范以最新版本为准。
[1] 《洒水车》(QC/T 54-2022)[2] 《机动车运行安全技术条件国家标准》(GB 7258-2022)[3] 《工程机械焊接件通用技术条件》(JB/T 5943)[4] 《汽车加速行驶车外噪声限值及测量方法》(GB 1495)[5] 《汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值》(GB 1589)[6] 《液压传动系统及其元件的通用规则和安全要求》(GB/T 3766)[7] 《汽车及挂车外部照明和光信号装置的安装规定》(GB 4785)[8] 《工业产品使用说明书总则》(GB/T 9969)[9] 《汽车和挂车侧面及后下部防护要求》(GB 11567)[10] 《汽车和挂车号牌板(架)及其位置》(GB 15741)[11] 《专用汽车和专用挂车术语、代号和编制方法》(GB/T 17350-2022)[12] 《道路车辆产品标牌》(GB/T 18411)[13] 《非道路挪移机械用柴油机排气污染物排放限值及测量方法》(GB 20891)[14] 《车辆尾部标准板》(GB 25990)[15] 《环卫车辆设备用图形符号》(GB/T 31012)[16] 《专用汽车定型试验规程》(QC/T 252)[17] 《汽车油漆涂层》(QC/T 484)[18] 《汽车用涂镀层和化学处理层》(QC/T 625)以上标准均为供货截止前最新、有效标准。
