洒水车技术说明书

一、主要技术性能参数【整车技术参数】产品商标华通牌公告批次297产品名称洒水车产品型号HCQ5180GSSGD5总质量(Kg) 18000 罐体容积(m3)额定载质量(Kg) 10715 外形尺寸(mm) 8600×2500×3050 整备质量(Kg) 7090 驾驶室准乘人数(人) 3接近角/离去角(°) 20/12 前悬/后悬(mm) 1450/2350轴荷(Kg) 6500/11500 最高车速(Km/h) 90备注随底盘选装驾驶室前脸以及保险杠,选装椭圆罐形,选装后部喷雾机;罐体有效容积12.5立方米;局部构造外观有变化,车辆颜色可选,文字喷涂位置可变化.侧后防护材料均为Q235,侧防护连接方式为焊接.后防护连接方式为螺栓连接,后部防护装置断面尺寸(宽×高)60×150(mm),后部防护离地高度:490(mm).仅采用4700(mm),4500(mm),3950(mm)轴距.底盘ABS的型号:3631010-C2000,生产厂为东科克诺尔商用车制动系统(十堰)。

可在-10℃-50℃条件下工作，动力转向系统，变速箱系统为原装系统，制动系统为汽刹。

高压前冲、后洒、侧喷、前方水炮专用功能:道路洒水、冲洗作业;专用装置:罐体,洒水泵。

【底盘技术参数】底盘型号DFH1180BX1V 底盘名称载货汽车底盘商标名称东风牌生产企业东风商用车新疆轴数 2 轮胎数 6轴距 (mm) 3650 轮胎规格10.00-20 18PR钢板弹簧片数8/9+7 前轮距(mm) 1810燃料种类柴油后轮距(mm) 1800排放依据标准GB17691-2005国Ⅴ,GB3847-2005排量(ml) 功率(Kw)发动机型号发动机生产企业4500 132ISD180 50 东风康明斯发动机二、产品图片三、工作原理及构造特征本车以专用取力器为动力源，由传动轴将动力传给水泵，使水泵在额定转速下运转，通过操纵控制系统及管网将自然水吸入水罐内或将水罐内水按设定管路排出罐外，从而完成各项功能。

洒水车使用说明书一、产品简介洒水车是一种用于道路清洁、绿化浇灌、建筑工地灭尘等工作的机械设备。

它具有容量大、操作简便、效率高等特点，被广泛应用于道路管理、环境保护等领域。

本使用说明书将告诉您如何正确使用洒水车，确保其安全稳定地运行。

二、使用环境1. 洒水车应在平整的道路或场地上使用，避免在倾斜或不稳定的地面操作，以免发生意外。

2. 确保洒水车周围无高压电线、管道或其他危险物，以确保使用时的安全。

三、操作步骤1. 准备工作a. 检查洒水车的液位，确保水箱中有足够的水。

b. 检查洒水管路是否通畅，无堵塞或泄漏现象。

c. 检查车辆的刹车系统、制动灯等，确保其正常工作。

2. 启动洒水车a. 打开车门，将车辆启动并挂入合适的档位。

b. 启动洒水装置，打开喷水口，确保水流正常。

c. 将洒水车缓慢驶入作业区域，注意保持良好的行驶姿态。

3. 进行清洁或浇灌工作a. 根据需要调整洒水喷头的方向和角度，确保覆盖到目标区域。

b. 控制洒水车的速度和喷水量，根据具体情况适当调整，以达到最佳清洁或浇灌效果。

c. 在进行作业时，应避免与行人或其他车辆发生碰撞，保持安全的作业距离。

4. 完成工作a. 当完成清洁或浇灌工作后，应关闭喷水口，停止水流。

b. 将洒水车从作业区域缓慢驶离，回到停放的位置。

c. 关闭洒水装置并熄火，将车门关闭。

四、安全注意事项1. 在操作过程中，驾驶员应全程保持注意力集中，确保道路安全。

2. 洒水车作业时要遵守交通规则，确保人车安全。

3. 在作业过程中，禁止将身体或其他物品伸向喷水口附近，以防受伤。

4. 严禁在洒水车运行时从车门或车厢上下车。

5. 在洒水车运行过程中，如需停车，请寻找合适的停车地点，切勿在道路中间或交叉口停车。

五、保养与维护1. 定期检查液位，确保水箱中有足够的水。

2. 每次使用洒水车后，应及时清洗喷水口和管路，以免堵塞。

3. 按照洒水车制造商的要求进行定期保养和维修，确保设备的正常运行。

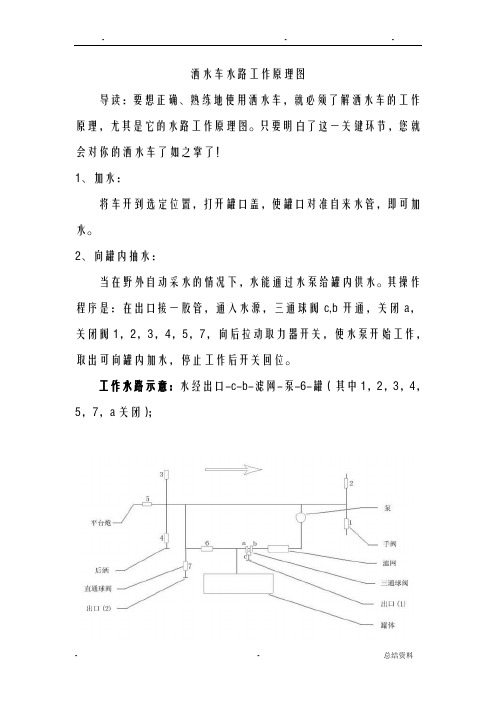

洒水车水路工作原理图导读：要想正确、熟练地使用洒水车，就必须了解洒水车的工作原理，尤其是它的水路工作原理图。

只要明白了这一关键环节，您就会对你的洒水车了如之掌了！1、加水：将车开到选定位置，打开罐口盖，使罐口对准自来水管，即可加水。

2、向罐内抽水：当在野外自动采水的情况下，水能通过水泵给罐内供水。

其操作程序是：在出口接一胶管，通入水源，三通球阀c,b开通，关闭a，关闭阀1，2，3，4，5，7，向后拉动取力器开关，使水泵开始工作，取出可向罐内加水，停止工作后开关回位。

工作水路示意：水经出口-c-b-滤网-泵-6-罐（其中1，2，3，4，5，7，a关闭）；洒水车原理图3、前冲工作接通三通球阀a和b，关闭c，打开阀1，2，关闭阀3，4，5，6，7，则前鸭嘴形喷水器开始工作，工作完分离离合器，向前推动取力箱操作开关，脱开取力箱。

工作水路示意：水经罐底口-a-b-滤网-泵-1和2（其中3,4,5,6,7,c 点关闭）;4、后洒工作接通三通球阀a和b,打开阀3，4，关闭阀12，5，6，7则后圆柱形洒水头和莲蓬开始工作。

工作完分离离合器，向前推动取力箱操作开关，脱开取力箱。

注：前冲后洒可以同时工作。

工作水路示意：水罐底口-a-b-滤网-泵-3和4（其中1,2,5,6,7,c 点关闭）;5、高压喷水，应急消防接通三通球阀a和b，关阀1，2，3，4，6，7，打开阀5，向后拉动取力器操作开关，水泵开始工作，则平台炮（水炮）工作，此时可用于应急消防，也可用于向公路两边树木喷水。

工作水路示意：水经罐底口-a-b-滤网-泵-5（其中1，2，3，4，6，7，c点关闭）;6、活动泵站关闭三通球阀a,接通c和b，在出口1接上吸水管，在出口2接出水管，打开阀7，关闭阀1，2，3，4，5，6，使水泵工作，取出可将甲地的水抽往已地，起到活动泵站的作用。

工作水路示意：水经出口1—c-b-滤网-泵-7-出口2（其中1，2，3，4，5，6，c点关闭）。

洒水车使用说明书洒水车使用说明书正文：第一章：引言1.1 介绍洒水车的背景和用途在城市或农村环境中，洒水车被广泛使用来喷洒水源。

它可以用于道路清洁，植物浇水，灭火等多种应用场景。

本使用说明书将详细介绍洒水车的组成部分、操作方法和注意事项。

第二章：洒水车组成部分和功能2.1 洒水车的组成部分洒水车由以下主要组成部分组成：- 水箱：用于储存水源- 泵：用于将水从水箱抽出并喷洒出去- 喷洒系统：包括喷嘴、喷头等，用于控制水流的喷洒范围和强度- 控制面板：用于控制洒水车的操作2.2 洒水车的功能洒水车的主要功能包括：- 道路清洁：可以使用高压水流清洗道路污垢和垃圾- 植物浇水：可以用于农田、公园等地的植物浇水- 灭火：在紧急情况下，洒水车可以用来灭火- 环境除尘：可以通过喷洒水雾来减少环境中的尘埃第三章：操作指南3.1 准备工作在操作洒水车之前，需要进行以下准备工作：- 确保水箱中有足够的水源- 检查洒水车的各个部件是否完好- 打开水泵和控制面板的电源3.2 操作步骤1、打开水泵，使水从水箱进入喷洒系统2、使用控制面板上的按钮或旋钮调节喷洒系统的喷洒范围和强度3、将喷洒系统对准目标区域，开始喷洒4、持续监控水箱水位，及时加水5、喷洒结束后，关闭水泵和控制面板的电源6、清洗喷洒系统和水箱，以保证下次使用时的卫生和效果第四章：安全操作提示4.1 使用个人防护装备在操作洒水车时，应佩戴以下个人防护装备：- 防护眼镜：保护眼睛免受水流溅射的伤害- 防护手套：防止手部受到喷洒系统的伤害- 防护服：保护身体免受污染和喷洒水的伤害4.2 注意事项- 阅读并遵守洒水车的操作手册和安全提示- 在操作洒水车时，保持警惕，避免与喷洒系统接触- 在喷洒过程中，确保身体与喷洒系统保持一定的距离，以免受伤- 在操作洒水车时，避免长时间连续工作，适当休息附件：- 洒水车技术规格表- 洒水车维护保养记录表法律名词及注释：1、泵：指洒水车中用于将水从水箱抽出并喷洒出去的装置。

洒水车操作规程作业指导书一、总则（一）车辆驾驶员必须进行入井安全知识培训，考试合格，持有入井资格证，并持有中华人民共和国机动车辆驾驶证B证及以上。

（二）驾驶人员必须有高度的责任心和敬业精神，具有较强的安全意识，严格遵守“交通法规”和煤矿“三大规程”。

（三）驾驶人员必须熟悉矿井辅助运输路线和井下避灾路线。

二、操作规程（一）启动前的检查：1.检查机油、柴油、制动液、冷却液和水的液位是否正常，若缺液，应及时添加到位。

2.检查进气软管有无断裂、松脱现象，若有问题应及时解决。

3.检查制动油管、制动器是否漏液，若漏液应及时告知维修人员进行处理。

4.检查前后钢板弹簧是否有断裂，骑马螺栓、制动器静壳固定螺栓、传动螺栓、半轴螺栓、轮胎螺母等是否松动，轮胎和轮胎气压是否正常，若有问题应及时告诉维修人员进行处理。

5.检查车的各部位有无异常现象。

6.检查风扇皮带是否张紧。

（二）启动方法：1.拉起停车制动杆；2.将变速杆挂在空挡位置；3.将启动开关拧转到“ON”位置时，预热指示灯点亮，约经过4秒后熄灭；4. 预热指示灯一熄灭就将离合器踏板和油门踏板踩到底，同时将启动开关拧转到“STAR”位置，以启动发动机。

（三）行车前的检查：1.检查油、水、气连接的各个部位是否有渗漏或不够紧固的现象。

2.检查所有的车灯、开关是否正常。

3.检查喇叭是否正常。

4.柴油机起动后应怠速预热，使柴油机水温达到55℃以上才允许开车行驶。

5.为确保行车安全，在胶轮车起步后应试踩制动踏板和试拉手制动手柄，检查制动效能是否良好，并随时注意方向盘能否随驾驶员的意志作准确转向。

（四）车辆行驶中的注意事项：1.车辆行驶过程中，应经常注意仪表指示是否正常。

柴油机水温应保持在80℃。

2.行驶过程中应注意车辆各部工作状况，若发现不正常声响，应及时检查和排除。

3.在井上良好的道路上应保持中高速行驶。

在井下巷道中行驶时，车速应保持在时速40公里以内。

4.重载上坡和遇到故障情况下需用低速行驶时，应用低速一、二档，但在行驶中使用一、二档的时间不宜过长。

洒水车技术规格书一、通用技术要求1、车辆与设备1.1洒水车罐体非裸露圆罐两侧有护板保护，有足够的刚度、强度，所有结构件在作业过程中不得产生永久性变形，作业中不得有水滴漏；在正常运行条件下洒水车的使用寿命不得低于8年。

1.2罐体及与水接触的部件的使用年限不少于8年，并用表格形式明确主要材质、厚度、防腐工艺及措施；所有设备表面油漆必须适应码头作业环境，漆膜厚度不低于80Um,质保期内无起泡、脱落等缺陷；13作业机构运动灵活、平稳可靠，操作应简单、适用，且接近性好；1.4所有焊接件的焊缝应符合ISO3857、ISO3834和GB985、GB986的规定，罐体内所有的焊缝应为连续满焊；1.5必须按照具备记录、存储、显示、打印车辆行驶速度、时间、里程等车辆行驶状态信息的行驶记录装置。

装置必须满足《机动车运行安全技术条件》(GB7258-2017)0 2、控制系统2.1系统设计必须满足各项专用作业的具体要求，具备过载保护能力，所用控制元件工作可靠；2.2车载系统的操作控制必须确保在驾驶室、地面均可有效实施,特别是能保证驾驶员能在驾驶室内完成整个作业等全部操纵；系统不得因故障影响底盘电气系统的正常工作，尤其不得影响整车制动系统的工作2.3管、线排列整齐、有序；有相对运动的管、线应有可靠的防擦损措施;不得有漏油漏气漏电现象；液压软管总成耐压压力为系统额定工作压力的两倍。

3、安全防护3.1根据相关标准、法规要求，加装安全和防护装置并按规定的颜色、图样予以警示；3.2相关操作位置设操作标识、警示牌，相关作业设蜂鸣器提醒注意；保证安全的急停按钮必须设置到相应位置，并用表格列出操作标识、警示牌、急停按钮等的数量、位置、作用等3.3电气设备必须满足《电气设备安全设计导则》(GBT25295-2010)的要求；4、工具与技术文件1.1产品交付时应有原车底盘随车工具和备胎,专用装置的专用工具及维修包；4.2投标人按买方提供的运行初期备件清单配备备件，价格计入投标总价内;5.3技术文件含汽车底盘使用说明书、产品合格证、专用车操作手册、专用装置说明书及可供指导维护和保养的系统工作原理图及工具清单，并用表格列出明细。

矿用洒水车企业标准矿用洒水车企业标准第一章总则第一条目的与准则为规范矿用洒水车企业的生产和销售行为，保障矿用洒水车的质量和安全性能，促进矿用洒水车产业的健康发展，制定本标准。

第二条适用范围本标准适用于从事矿用洒水车生产和销售的企业。

第三条引用标准本标准引用以下标准：- 《机动车配备、配件密封件安装应用技术条件》- 《机动车安全技术检验规范》- 《中华人民共和国机动车产品质量法》- 《机动车排放污染物限值及测量方法排放标准（国Ⅳ、国Ⅴ）》第二章术语和定义第四条术语本标准所涉及的术语定义按照以下规定执行：1. 矿用洒水车：指用于矿山等特殊地区进行洒水作业的机动车辆。

2. 抑尘喷雾附建：指矿用洒水车上设置的喷雾装置，用于抑制矿石扬尘。

3. 安装位置：指矿用洒水车上安装抑尘喷雾附建的位置。

4. 雾化方式：指抑尘喷雾附建产生的水雾的方式。

第三章技术要求第五条抑尘喷雾附建技术要求1. 安装位置：抑尘喷雾附建要安装在离地高度为800mm-1000mm的位置，并且喷雾方向要能覆盖矿石扬尘区域。

2. 分布均匀：抑尘喷雾附建要能够保证水雾在水平方向上均匀分布，确保有效抑尘。

3. 雾化方式：抑尘喷雾附建可采用旋转式或喷射式的雾化方式，保证水雾颗粒细小、均匀。

4. 雾化扩散：抑尘喷雾附建要能够通过调节喷雾角度和压力，实现水雾的扩散范围控制。

第六条洒水系统技术要求1. 水泵性能：洒水系统要配备符合要求的水泵，能够提供稳定的水压和流量。

2. 喷雾器布置：喷雾器要均匀布置在洒水车上，实现全方位的洒水作业。

3. 喷雾效果：洒水系统要能实现均匀细小的喷雾，确保矿石表面完全湿润。

4. 控制系统：洒水系统应配备可靠的电子控制系统，能够根据需要调节喷雾水量和喷雾方式。

第四章制造与试验第七条原材料1. 确保采用符合相关标准的优质钢材。

2. 电子元器件应符合国际标准，并获得合格证书。

3. 涂料应符合环保标准，不得含有有害及易燃物质。

第八条制造过程1. 制造过程应符合相关国家标准和行业标准。

洒水车操作规程范文一、洒水车驾驶员素质要求1.1驾驶员必须持有相应机动车驾驶证，并且熟悉洒水车的结构和性能。

1.2驾驶员要遵守交通法规，遵循正确的驾驶操作流程，保证自己和他人的安全。

1.3驾驶员应具备较好的驾驶技术，熟悉各种复杂道路条件下的驾驶操作，能够灵活应对各种突发状况。

二、洒水车的日常检查和维护2.1每天工作前，驾驶员需要对洒水车进行全面检查，确保车辆的安全和正常运行。

2.2检查车辆的发动机、润滑油、刹车系统、转向系统、电器系统等关键部件，确保它们能够正常工作。

2.3检查水泵、喷水系统和水箱，确保其正常运行和供水能力。

2.4检查洒水车的轮胎和悬挂系统，确保其处于良好状态。

2.5每天工作结束后，及时清洗洒水车并进行车辆的维护保养。

三、洒水车灌水作业规程3.1驾驶员必须严格按照要求的时间和路线进行洒水作业，不得在未经批准的区域进行洒水。

3.2驾驶员必须遵守洒水的标准，确保均匀分布，避免水量过少或过多。

3.3驾驶员需要定期检查水泵和喷水系统的工作情况，确保水流和喷水效果正常。

四、洒水车安全操作规范4.1驾驶员在行驶中，要保持警觉，注意观察道路情况，及时采取正确的操控措施，防止事故的发生。

4.2驾驶员要注意车辆的限高限宽，避免和其他障碍物相撞。

4.3驾驶员要切实保持车辆与行人的安全距离，特别是在繁忙的城市道路上，要避免发生行人事故。

4.4驾驶员在转弯、变道或停车时，要提前使用转向灯，确保行驶安全。

4.5驾驶员不得酒后驾驶或者在疲劳情况下驾驶，以确保自己和他人的生命安全。

五、洒水车应急处理规程5.1驾驶员在遇到突发状况时，要及时采取正确的行动，保证车辆和乘员的安全。

5.2在车辆故障或事故发生时，驾驶员应立即停车并采取相应的紧急救援措施。

六、洒水车工作纪律和道德规范6.1驾驶员要遵守洒水车的使用规定，不得私自使用洒水车从事其他活动。

6.2驾驶员要恪守职业道德，不得索贿、受贿，不得经商和从事其他不良行为。

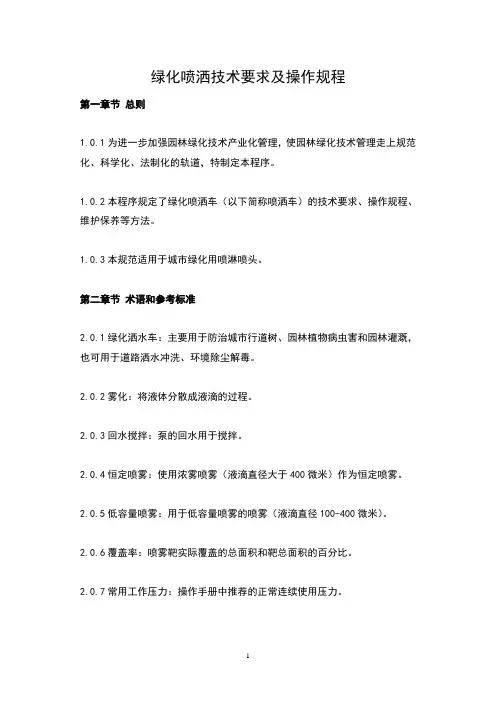

绿化操作规程12篇第1篇安全园林绿化喷洒车洒水车技术要求操作规程园林绿化喷洒车、洒水车的技术要求及操作规程第一章总则1.0.1为了加强园林绿化技术工作的行业管理，使园林绿化技术管理工作走上规范化、科学化、法制化的轨道，特制订此规程。

1.0.2本规程规定了绿化喷洒车（以上简称喷洒车）的技术要求、操作规程及保养维护等方法。

1.0.3本规程适用于园林绿化用喷药洒水车。

第二章术语及引用标准2.0.1绿化喷洒车:以防治城镇行道树株、园林植物病虫害和园林灌溉为主并可兼作道路的洒水和冲洗、环境除尘清毒多种功能的车辆。

2.0.2雾化:将液体分散成雾滴的过程。

2.0.3回水搅拌:利用泵的回水起拌搅作用。

2.0.4常量喷雾:采用粗雾喷雾时（雾滴直径大于400微米）为常量喷雾。

2.0.5低量喷雾:采用细雾喷时（雾滴直径100-400微米之间）为低量喷雾。

2.0.6药液复盖率:在喷雾靶标上，药液实际覆盖总面积与靶标总面积的百分比。

2.0.7常用工作压力:使用说明书上推荐的正常连续使用的压力。

2.0.8喷的射压力:喷的射部件出口处液流的压力。

2.0.2、引用标准:2.0.9本标准引用gb6959-86植物保护机械名词术语中规定的部分术语。

2.0.10本标准参照中国城镇建设行业标准绿化喷洒车cj/t____-199_年中的有关规定。

第三章技术要求3.0.1喷药车采用定型汽车底盘或其它专用底盘改装，外形尺寸、载荷、重心位置及整车制动、转向等均应符合有关标准的规定。

3.0.2所有零部件的安装应正确、完整、连接牢固可靠，装配质量应符合jg/t5011.11-92建设机械与设备装配通用技术条件的规定。

3.0.3罩壳应平整、其边缘不得有明显的皱折，罩壳安装应牢固，可靠、不歪斜。

3.0.4喷洒车在常用工作压力下行驶工作时，作业人员耳边噪声为:液力喷雾式喷洒车不大于87db（a）；风送液力喷洒车不大于90db （a）。

3.0.5喷药效果:在规定工况下，对不同的树木植保喷药时，液流端部均能形成雾状，液力喷雾式药液覆盖率大于50%，风送液力喷雾式药液覆盖率大于60%。

露天矿洒水车操作、维护、检修规程一、操作（一）启动前环车检查周围是否有障碍物，车辆可视部分是否完好及跑、冒、滴、漏情况；检查车辆罐体是否正常，灭火器是否有效。

（二）启动时对车辆发动机、变速箱、传动装置、制动装置以及仪表、灯光、气压、喇叭等各部位进行检查，并系好安全带。

（三）启动后怠速运转3～5分钟，待水温上升，机油压力、制动压力正常时方可起步；起步时必须再次确认车辆四周是否有障碍物并鸣笛警示（前进两声，倒车三声），用D 档起步。

（四）运行过程中严禁空档滑行、发动机熄火滑行；下坡时缓行器与行车制动需交替使用；车辆间应保持足够的安全距离，严禁强超强会；添加燃料时需关闭发动机。

（五）洒水时注意观察路况，根据实际情况调整洒水量，水量不足及时行驶到最近的加水点进行加水。

（六）车辆运行到保养时间后及时报告；车辆故障后按报修流程对车辆故障情况进行报修，对故障车辆所在位置、故障情况描述要清晰、准确。

（七）车辆停运时须待车辆停稳后，推上驻车制动手柄，熄火前使车辆怠速运转3～5分钟方可关闭启动开关，拔出钥匙并切断电源开关，关闭总停开关。

（八）车辆停好后及时清除车辆各部位的附泥、尘土等杂物，保持好车辆卫生并认真填写交接班记录。

（九）设备停放区域无安全隐患，按设备相关管理规定停放。

二、维护（一）维护前需确认车辆停稳并做好防护措施后，按规范放置安全警示标识，确认周围无安全风险后方可进行维护。

（二）每日对操作、润滑、电气系统、液压系统、发动机、传动系统、悬挂系统、轮胎、轮毂、罐体、制动系统等进行一次检查；（三）严格遵守预防性维护保养程序，根据《维护保养手册》做好维护保养，每次保养周期时间不得超过50小时；（四）维护保养完成后需对设备卫生进行清洁，驾驶员对维护保养情况进行验收签字，废旧零配件和油品回收统一处理。

三、检修设备维护作业时（静态）须停机、挂牌、支护后作业；设备维护作业时（动态）须隔离、专人指挥、沟通确认后作业；液压系统维护作业时（静态）须停机、泄压后作业；液压系统维护作业时（动态）须在有监护、有专用工具前提下作业。
