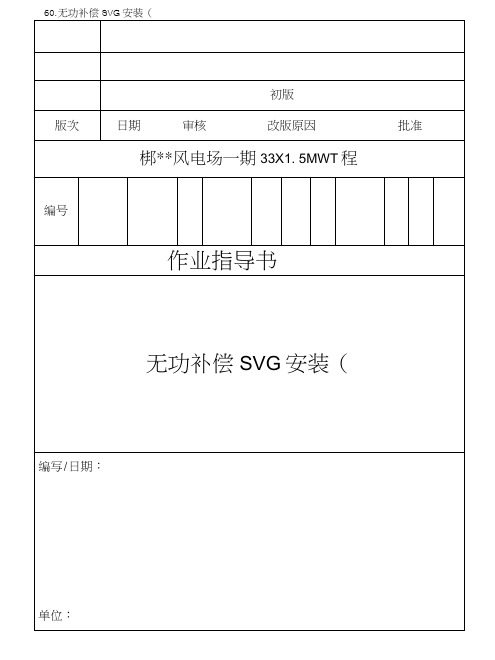

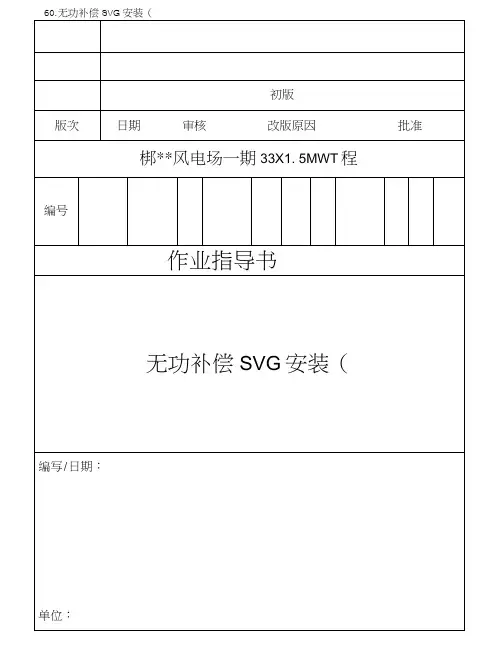

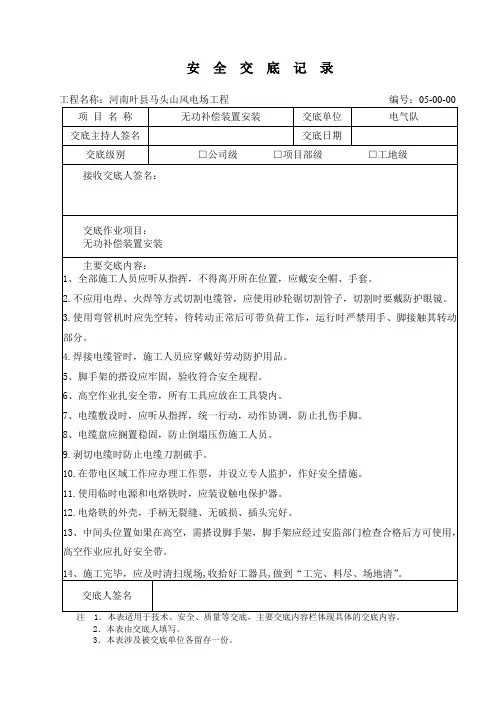

60.无功补偿SVG安装（一、工程概述****风电场一期33*1. 5MW工程位于****，本期工程在35kV母线上通过1台连接变压器安装1套补偿容量为土12000kvar的动态无功补偿装置，在感性无功至容性无功之间连续动态可调。
设备由****公司供货，主要设备包括连接变压器1台、集装箱1台。
二、编制依据1、****电力设计院施工图纸2、《电气装置安装工程高压电器施工及验收规范》GBJ147-19903、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-19904、《电气装置安装工程质量检验及评定规程》DL/T 5161. 1—5161. 17-20025、《电力建设安全工作规程》（火力发电厂部分）DL5009. 1-20026、《绿色施工导则》建质［20071233号7、****1 "家图纸三、施工准备12压线钳把213撬棍根2施工机械1汽车吊50吨辆12真空滤油机台13电焊机台1 4砂轮锯台1劳动力组织1安装工持证上岗名82焊工持证上岗名23电工持证上岗名24司机持证上岗名1四施工电源1移动电源盘个1四、主要施工方案1、根据厂家的现场指导，进行变压器、集装箱等设备的检查、安装。
2、设备支架、电缆保护管等均使用热镀锌材料。
3、整盘电缆敷设前应使用兆欧表检查其绝缘，整盘电缆应使用支架撑起，盘底离地面距离不小于15厘米，电缆从盘上端引出。
4、整理完电缆后，对照端子排图进行二次接线，施工时电缆头制作要美观，电缆开剥位置、电缆芯线弯曲弧度要一致，屏蔽层要可靠接地五、施工工艺流程施工准备1 _____ 变压器及附件安装=O集装箱及附件安装电缆接线电缆敷设其他设备安二、变压器及附件安装三、集装箱及附件安装四、其他设备安装仁隔离开关安装①隔离开关外观良好，清洁、无裂纹，瓷铁胶合处粘合牢固。
②隔离开关动、静触头接触部位镀银层完整、无脱落，触头咬合准确，轻便灵活。
③隔离开关传动部件安装连接正确，牢固可靠。
低压无功补偿管理制度一、总则为了保证低压电网的安全运行，提高电网的供电质量，确保用户的用电可靠，采取低压无功补偿管理制度，是非常必要的。
本制度适用于管理低压无功补偿装置的安装、调试、运行及维护等工作，以减少无功功率，在降低电网线损，提高电网效率方面发挥重要作用。
二、装置分类低压无功补偿设备主要为电容器和电抗器两种类型。
电容器是用来补偿电网的无功功率，提高功率因数，增大电网传输容量；而电抗器则是用于限制电网的短路电流，保护线路和电缆，提高电网的稳定性。
三、安装要求1. 低压无功补偿设备应根据电网的负载情况和功率因数要求来选择合适的设备类型和容量。
2. 设备应根据相关规范和标准安装，并且定期进行检查和维护，保证设备的正常运行。
四、调试要求1. 在安装完毕后，应对设备进行调试，保证设备的工作性能符合要求。
2. 调试过程中应注意设备的电压和电流波形，保证设备的稳定性和安全性。
3. 调试完成后应做好记录，便于设备的日常管理和维护。
五、运行监控1. 低压无功补偿设备应设有专职人员进行监测和管理，保证设备的正常运行。
2. 设备的监测应定期进行，如发现异常情况应及时处理，以避免设备的损坏和电网的故障。
六、维护保养1. 设备的维护应按照相关规范和标准进行，定期对设备进行检查和保养，保证设备的长期稳定运行。
2. 如发现设备有损坏或故障，应立即停止使用，并进行维修或更换。
七、责任与处罚1. 如发现设备的管理存在违规行为，应按照相关规定进行责任追究，并进行相应处罚。
2. 对于设备的损坏或故障由管理人员负责，需进行追责处理。
八、总结低压无功补偿管理制度的实施，可以有效地提高电网的供电质量和供电可靠性，降低电网线损，提高电网的传输效率，保证用户的用电需求。
因此，各地区电力部门要加强对低压无功补偿设备的管理，规范设备的安装、调试、运行和维护工作，确保低压电网的安全稳定运行。
35KV/10KV开关站工程10kV电力滤波及无功补偿(FC)装置技术规范文件2011年11月总则1．本规范书适用于10kV电力滤波及无功补偿(FC)装置，符合国家标准GB/T14549-1993、GB/T12326-2008 、SD-325-1989等功能设计、结构、性能、安装和试验等方面的技术要求。
2．本规范书提出的是最低限度的技术要求，并未对一切技术细节做出说明，未充分引述有关标准和规范的条文，卖方提供符合本技术书和工业标准的优质产品。
3．卖方企业标准与要求执行的标准发生矛盾时，按较高标准执行。
4．本规范书作为10kV电力滤波及无功补偿(FC)装置的技术协议，经卖方和买方共同签署生效，并作为合同附件，与合同具有同样的法律效力。
5．本规范书未尽事宜，由买卖双方协商解决。
1、环境及电气参数1.1 使用环境条件：海拔高度＜1000m环境温度： +40℃~–25℃最大日温差：≤15K相对湿度：日相对湿度平均值不大于95%月相对湿度平均值不大于90%地震烈度按8级设防安装地点户内式1.2电网参数：额定电压 10kV额定频率 50Hz短路电流 40kA（暂定）电能质量考核点（PCC点）为： 10kV母线1.3负荷参数：武汉重治集团大冶分公司新建一座110kV变电站，有一台50MVA的110/35/10变压器，10kV母线两段进线，主要负荷为动力用变压器、变频调速风机、电源线路、中频炉、电渣炉等。
其中动力用变压器负荷均为100%备用（正常运行时仅有一台变压器投入），线路负荷仅考虑制氧（8000kW，一路），其余如铁烧焦、电渣炉等均不考虑。
实际负荷运行情况见下表所示，补偿方案中应考虑预留10000kW负荷的补偿容量：2、应达到的技术指标2.1执行标准，但不仅限于下列标准,本设备技术条件所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
国家标准GB/T14549-1993《电能质量公用电网谐波》国家标准GB/T12326-2008《电能质量电压波动和闪变》SD-325-1989《电力系统电压和无功电力技术导则》2.2谐波允许值2.2.1谐波电流值应满足指标：《电能质量公共电网谐波》GB 14549-93。
湖北大洪山一期风电项目35kV动态无功补偿装置技术规范书（讨论稿）设计方：上海电力设计院有限公司2016年3月目录第1 章无功补偿装置一般规定 (2)1.1 工程概况 (2)1.2 总则 (2)1.3 交货日期及地点 (3)1.4 工作内容 (3)1.5 使用条件 (3)1.6 控制策略 (4)1.7 技术文件 (4)1.8 使用标准 (6)1.9 设计联络会 (8)1.10 培训 (9)1.11 技术服务 (9)1.12 备件 (10)1.13 维护工具和测试仪器 (11)1.14 工厂检验 (11)1.15 达不到保证值的处理办法 (11)第 2 章无功补偿装置技术规范 (12)2.1 基本技术要求 (12)2.2 无功补偿装置成套系统技术要求 (12)2.3 无功补偿装置主要设备技术要求 (14)2.4 试验 (17)第 3 章供货范围、质保期限及其工作安排 (19)3.1 供货设备清单 (22)3.2 备品备件清单 (23)3.3 专用设备清单 (23)3.4 供货分界点 (23)3.5 质保期限 (24)3.6 设备安装 (24)第 4 章需要说明的其他事项 (25)4.1 技术服务 (25)4.2 铭牌 (27)4.3 质量保证 (27)4.4 包装与运输 (27)第1 章无功补偿装置一般规定1.1工程概况中电投湖北大洪山一期风电项目位于湖北省荆门市京山县的西北部山区，毗邻钟祥市和随州市，属湖北省电网。
湖北大洪山一期风力发电工程拟建装机容量为46.5MW，共7台2000kW风机和13台2500kW 风机。
根据本风电场的装机容量及当地电网情况，本阶段初步考虑以每10台风机串接成1回35kV 线路，共2回35kV线路接入场内升压站，最终升压至110kV经1回110kV架空线路接入电网侧的110kV宋河变电站。
根据本期建设规模，本工程新建110kV升压站拟安装1台50MVA的主变，110/35kV电压等级，110kV侧采用线路变压器组接线方式，出线1回。
10KV电容器成套补偿装置施工方案一、项目概况10KV电容器成套补偿装置是用于配电系统中的无功补偿设备，通过将电容器并联到电网上，通过改变电网中的电压相角，提高系统的功率因数。
本项目的施工任务是安装、接线、调试电容器成套补偿装置，并确保其正常运行。
二、施工方案(一)施工准备工作1.确定施工计划，制定详细的工作进度表，确保施工按时完成；2.确认施工所需的设备工具、安全防护用品等，并进行合理的安排；3.检查施工现场，清理杂物，确保施工空间整洁；4.制定安全施工方案，明确安全施工要求，保证工人的安全。
(二)施工步骤1.安装电容器成套补偿装置1)将电容器安装在配电室内的指定位置，确保安装牢固；2)按照设备图纸进行设备的安装，确保设备的接线正确；3)连接电源和电容器，接线时应遵循电器安装规范，确保接线牢固可靠；4)安装变压器、断路器等辅助设备，确保设备的功能完善；5)安装电容器控制装置，进行电源接线和信号连接。
2.进行接线工作1)将电容器与变压器、断路器等设备进行电气连接；2)接线时应遵循接线图纸，确保线路的连接正确；3)使用合适的接线工具，进行接线，保证接线的牢固可靠；4)使用绝缘电缆和绝缘套管等材料，保证接线的安全性。
3.调试电容器成套补偿装置1)接通电源，确保设备供电正常；2)对电容器进行电气测试，检测设备的工作状态；3)调整电容器的投切方式，以达到系统的无功补偿效果；4)进行并联补偿装置的稳态测试，确保装置的稳定工作；5)检测系统的功率因数，确保目标达到设定值。
(三)安全措施1.在施工现场设置安全警示牌，提醒人们注意危险；2.工人必须佩戴安全帽、绝缘手套等个人防护装备；3.施工现场严禁吸烟、使用明火等，确保电气设备安全；4.设备的电力连接必须按照相关电力规范进行，以确保设备的安全性；5.定期对电容器补偿装置进行检查维护，保持设备的运行稳定性。
(四)施工质量控制1.施工过程中对设备进行严格的验收，确保设备符合技术规范要求；2.施工人员需要经过专业培训，掌握相关技能，保证施工质量；3.严格按照设备图纸进行安装、接线等工作，确保施工的正确性；4.完成施工后，进行运行试验，确保设备的正常运行；5.提供完整的施工记录和设备资料，做好项目的档案记录工作。
1.33低压无功补偿箱安装（检修）作业标准1.工程概况2.组织措施2.1 施工现场组织机构：√序号名称姓名1 组长：2 成员：3 现场安全负责人：4 现场技术负责人：5 现场高空作业：6 机动车驾驶员：2.2 工作任务：2.3 施工项目技术要求：2.4 计划工作时间：年月日时分---- 年月日时分3.技术措施4.安全保证体系4.1安全管理目标4.1.1 杜绝违章作业、轻伤、消灭死亡事故4.1.2 杜绝火灾事故、交通事故4.1.3 杜绝高出坠落、触电4.2安全管理组织机构√序号名称姓名1 安全总负责：2 安全负责人：3 班组安全员：4.3危险点分析√序号内容1 触电2 高空坠落3 高空坠物4 倒杆5 交通事故6 其他5.文明施工及环境保护措施√序号内容责任人备注1 施工开始前必须准备好工器具，施工班组内部按作业计划把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放时间，做到当天用当天清，保持现场清洁2 材料设备在现场一定要摆放整齐成形，严禁乱摊乱放，机械工具要求投试干净，停放安全位置，材料应有专人保管，严禁随手丢弃3 工作现场要始终保持清洁，卫生整齐，整个现场要做到一日一清，一日一净4 扫放的垃圾要倒在城建部门制定地点或垃圾箱内，垃圾要分类投放，可重复使用的放进制定的金属容器内，不在重复使用的要放进指定的垃圾桶内5 废品、废件要及时清理，送到指定的回收站6 现场卫生设施，保健设施，饮水设施要自觉保持清洁和卫生7 现场施工人员必须穿工作服，应统一干净，管理人员佩戴红色安全帽，工作班组佩戴蓝色安全帽，民工、临时工佩戴黄色安全帽并携带安全合格证8 现场资料档案管理有序，相关施工措施、报告等有关资料齐全存放于指定地点9 班组成员应相互照应、相互提醒、密切配合、注意施工安全、服从统一指挥10 车辆进出现场应专人指挥，防止发生安全事故和损坏公共设施的现象发生，并停置于外、靠路边停放并车头向11 其它未在本方案内列出的工作应按有关规定国家标准执行6.四措审批6.1 作业项目名称：6.2 编写人：6.3 会审人员：6.4 批准人：7.更换前准备7.1准备工作√序号内容标准责任人备注1 提前做出工作计划根据公司对社会服务承诺的要求计划员2 工作前进行现场勘查符合安全规程工作负责人3 开工前准备好需要的工器具，检查工器具是否齐全，是否满足工作需要工器具必须试验合格，做必要的检查工具员4 准备好所需要的材料材料应充足齐全、合格工作负责人5 填写工作票及危险点分析与控制单安全措施符合现场实际，并按标准填写工作票工作负责人6 工作前按照工作票内容交底布置安全措施工作班成员必须清楚工作任务、安全措施、停电范围工作负责人7.2人员要求√序号内容责任人备注1 工作人员应精神饱满、身体健康工作负责人2 作业人员培训考试合格，具备专业工作技能工作负责人3 工作人员的个人工具和劳动保护用品应佩戴齐全工作负责人4 严禁违章指挥、无工作票作业工作负责人5 工作人员服从指挥、遵守规程规定，文明施工工作人员7.3工器具√序号名称型号单位数量备注1 接地线0.4KV 组若干2 接地线10KV 组 13 个人保安线组 14 验电器0.4KV 个 15 验电器10KV 个 16 绝缘手套付 17 喷枪套 18 个人工具套 29 铁桶套 110 安全带条 211 脚扣付 212 带绳条 213 标示牌块 114 绝缘操作杆10KV 套 115 放电棒组 116 综测仪抄表器台 117 液压钳套 118 滑轮组 119 绝缘摇表块 1绝缘工器具机械及电气强度均应满足安规要求，周期预防性试验合格7.4材料√序号名称型号单位数量备注1 电缆支架∠50*5*500块 32 U型箍12*250个3 190稍径3 电缆热缩头附件套 24 地线钎子19*2500根 1 中性点经低电阻接地系统单独台区需要单独接地5 元铁抱箍16*640个 26 元铁抱箍16*710个 17 铜板卡子300A 个 48 绝缘自粘带33+ 盘 19 穿钉16*40个 110 低压电缆YJV224*35mm2 m 1211 绝缘铜线JKYJ-25 m 512 CT电缆KVV6*2.5mm2 m 1213 电流互感器只 314 铜接线端子DT-35mm2 个 415 无功补偿箱台 116 油闸开关支架套 1 加工号为115、12417 保护管20根 118 地线卡子个 27.5危险点分析√序号内容1 触电2 高空坠物3 高空坠落4 机械伤害5 灼伤6 其他7.6安全措施√序号内容1 工作前核对线路名称、色标和杆号、变压器位号，核对设备的控制范围，防止错、漏停电源及反电源的可能2 停、送电按操作规程进行，明确操作人、监护人。
目录1工程概况及特征 (1)2 编制依据 (1)3施工流程 (2)4作业前的条件和准备 (2)5主要方法及施工容 (4)6质量要求 (8)7安全措施与文明施工 (8)无功补偿装置安装施工技术措施1工程概况及特征康保牧场二期100MW风电工程场址位于市康保县康保牧场境，场址区中心地理位置约为东经114°48′13″，北纬42°03′20″。
现场区面积为50km2，海拔高程为1200～1800m。
整个场区为高原东南缘的坝上高原，地区相对高差较大，地貌以和山前平原为主，地表植被多为草地。
康保牧场二期100MW风电工程项目采用金风科技股份生产的风力发电机组，共67台。
其中南区布置GW70-1500kW-65m风电机组18台，GW77-1500kW-65m风电机组8台，北区布置20台GW87-1500kW-75m风电机组， GW82-1500kW-70m风电机组21台。
风电机组基础设计使用年限为50年，基础设计级别为2级，结构安全等级为2级。
抗震设防类别为丙类。
箱变基础结构安全等级为二级。
康保县位于省西北部的坝上高原，市区的北部。
交通以公路为主，G207国道从其东边通过。
康保至通过S246省道、G207国道，公路里程为140km；到有G110国道，公路里程为146km。
风电场到康保镇36km。
境公路纵横连通，对外交通运输条件方便。
2 编制依据：《#2动态无功补偿装置安装》 13-N00241S-D0902《电气装置安装工程高压电器施工及验收规》 GBJ147-1990《电气装置安装工程母线装置施工及验收规》 GBJ149-1990《电力建设安全工作规程》DL5009.1-2002《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ 148-90《电气装置安装工程电气设备交接试验标准》GB50150-2006《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-2002《电气装置安装工程接地装置施工及验收规》GB 50169-2006输变电工程建设标准强制性条文实施管理规程（2009）《电气装置安装工程电缆线路施工及验收规》GB50168-2006《电力工程达标投产管理办法》（2006版）中电建协工［2006］6号《中国电力优质工程评选办法（2006版）》中电建协工[2006]1号《国家优质工程审定与管理办法》（2002年版）《中国建筑工程鲁班奖（国家优质工程）评选办法》[2000]建协字第17号《电力建设消除施工质量通病守则》原电力部建质 [1995]140号设备出厂技术文件3施工流程4作业前的条件和准备4.1 技术准备4.1.1施工前的准备4.1.1.1．施工图纸齐全，并经过图纸会检，确认图纸无问题。
4.1.1.2．施工场地能够满足施工要求，材料和设备均已到货。
4.1.1.3．施工人员经安全培训、考试合格并持证上岗。
4.1.1.4．施工方案已确定，并已经过批准并正式下发。
4.1.1.5．施工机具及材料全部经检验合格。
4.1.1.6.高强螺栓进场后，每批次随机抽取8套螺栓，进行复检试验。
4.1.1.7.支柱绝缘子安装前检查：A．绝缘子规格应符合设计要求，并有产品合格证和材质证书。
B．外观应完整、附件应齐全、无裂纹、无锈蚀或机械损伤。
C．瓷铁胶合处粘合牢固、无缝隙。
4.1.2施工前应具备的条件4.1.2.1．施工人员已进行技术交底。
4.1.2.2．设备材料齐全，并经过监理验收完毕。
4.1.2.3．无功补偿设备基础验收完毕，基础及预留件符合设计要求，基础牢固。
4.1.2.4．施工所用的工器具准备齐全，计量器具检验合格。
4.1.2.5．工序交接签字已完，具备电气施工条件。
4.2 作业人员人员组织：安装、试验负责人，技术负责人（含技术服务人员），安全、质量负责人，安装试验人员。
4.3 机具及材料施工作业工机具统计表施工安全用具统计表4.5.1设备安装前土建的基础及相关建筑物已完工，验收合格并办理交接手续。
4.5.2安装前组织全体施工人员对措施进行认真交底。
并请制造厂代表介绍产品特点和安装工作中的注意事项。
4.5.3对参加安装的人员进行合理分工并各负其责，现场有专一负责人对施工进行统一指挥、协调。
4.5.4施工前与当地气象台联系，了解施工时的天气情况。
施工温度应选择不宜低于0℃的晴朗天气进行。
5主要方法及施工容5.1电抗器安装5.1.1基础和支架安装5.1.1.1基础轴线偏移量和基础杯底标高偏差应在规允许围。
5.1.1.2相间中心距离误差在≤10mm之，预埋件中心线误差在≤5mm之，预埋件应牢固。
5.1.1.3根据支架标高和支柱绝缘子长度综合考虑，使支柱绝缘子标高误差控制在5mm 之。
5.1.1.4设备支架安装后的标高偏差、垂直度、轴线偏差、顶面水平度、间距偏差应满足相关规要求。
5.1.2电抗器安装5.1.2.1电抗器垂直安装时，各相中心线应一致。
5.1.2.2将电抗器的底脚与预埋件固定好后，将C相绝缘子及C相线圈平稳地安装在底座上，各法兰与绝缘子之间加橡胶垫后紧固。
安装时注意接线端子首末夹角及三相出线角度。
5.1.2.3电抗器吊装时，吊钩在C相电抗器线圈上星架中心的线架芯上，用起重吊环穿过吊钩，吊起线圈。
5.1.2.4安装C相后开始安装B相绝缘子及B相线圈，同时在绝缘子与法兰之间放上橡胶垫，务必使B相星形架与C相星形架位置在垂直方向一致，各个螺栓不能有松动现象。
同时注意接线端子首末夹角及三相出现角度。
5.1.2.5在B相安装完毕后，再安装A相。
5.1.2.6电抗器安装时其重量应均匀的分配于所有支柱绝缘子上，找平时，允许在支柱绝缘子底部下放置刚垫片，但应固定牢靠。
5.1.2.7电抗器设备接线端子的方向必须与施工图纸方向一致。
5.1.2.8使用围栏或网门时，在一处应开一纵向开口，且用非金属材料联接断口，以免围栏产生环流，引起电抗器过热。
5.1.2.9围栏到线圈中心距离不小于1.1倍线圈最大外径。
地方足够时，该距离尽量放大，以免增加线圈损耗。
5.1.2.10整个安装过程必须注意安全，避免损坏绝缘子及其他部件。
5.1.3电抗器的接地施工5.1.3.1电抗器支柱的底座均应接地，支柱的接地线不应成闭合回路，同时不得与地网形成闭合回路，一般采用单开口或多开口等电位联结后接地。
5.1.3.2磁通回路不应有导体闭合回路。
5.2避雷器安装5.2.1避雷器安装要点5.2.1.1支架标高偏差≤5mm，垂直度偏差≤5mm，顶面水平度偏差≤2mm/m。
5.2.1.2吊装时吊绳应固定在吊装环上，不得利用瓷裙起吊。
5.2.1.3必须根据产品成套供应的组件编号进行安装，不得互换，法兰间连接可靠。
5.2.1.4避雷器安装面应水平，避雷器安装应垂直，并列安装的避雷器三相中心应在同一直线上，铭牌应位于易于观察的一侧。
5.2.2避雷器安装工艺标准5.2.2.1瓷套外观完整，无裂纹。
5.2.2.2设备安装垂直，误差≤1.5mm/m。
5.2.2.3铭牌应位于易于观察的一侧，标志应完整、清晰。
5.2.2.4所有连接螺栓需齐全，紧固。
5.2.2.5接地连接牢固可靠。
5.3隔离开关安装5.3.1安装前检查5.3.1.1设备到货应按装箱单检查零部件是否与装箱单相符。
5.3.1.2铭牌数据与设计是否一致。
5.3.1.3产品外观无损伤，仔细检查每侧支柱绝缘子不得有碰伤及裂纹现象。
5.3.1.4轴承座转动灵活，底座各转动部分灵活。
5.3.1.5紧固件应牢固无松动。
5.3.1.6 CS8-6D手动机构，CJ6电动机构转动灵活，分合位置定位可靠，辅助开关切换正确。
5.3.2隔离开关安装5.3.2.1将单极隔离开关本体底座固定在水平的基础上，经调整使三相接地开关的转轴在同一中心。
5.3.2.2检查隔离开关中间触头接触情况单相应满足：A．中间触头在合闸时柱形触头与两排触指应同时接触，必要时调整交叉螺杆（左右螺栓）来达到；B．中间触头接触对称，上下差不大于5mm。
合闸到终点位置，中间间隙调整到7-12mm 之间，必要时可在支柱绝缘子底部用增减垫片来达到，但每处加垫厚度不应大于3mm。
C．主闸刀分-合位置转动90°，分合闸终点位置，定位螺钉与挡板的间隙调整到适当位置。
5.3.2.3将主闸刀三相间的联动拉杆依据厂家图纸装好，调节连杆长度使三相合闸同期性不超过10mm，三相联动拉杆及支柱绝缘子间交叉连杆两端分别有左、右螺纹调整时可直接转动。
5.3.2.4将接地开关三相间的连杆依据厂家图纸装好，调整拉杆、杠杆使接地开关分闸时处于水平位置，紧固螺栓。
合闸时应可靠插入接地静触头。
5.3.2.5将CS8-6D或CJ6电动机构安装在便于用手操作的支架上。
以隔离开关底架上的传动轴为中心，用垂线法保证机构主轴与转动轴中心基本吻合，紧固机构上安装螺栓。
5.3.2.6机构与隔离开关同时处于合闸或分闸状态时，用联动杆连接隔离开关转动轴与机构主轴，并达到以下要求：A．操作3-5次后检查隔离开关分合闸是否符合要求，隔离开关打开角度不小于90°，且定位螺钉与挡板的间隙调整到适当位置并紧固螺母；B．调整接地开关静触头，紧固螺栓，使接地开关合闸时接地动触头能正确插入接地静触头。
C．分闸时调整接地刀拉杆，使接地开关保持水平状态。
D．检查隔离与接地开关机械联锁，保证隔离开关合闸时，接地开关不能合闸；接地开关合闸时，隔离开关不能合闸的动作顺序。
当一切操作正确无误后，固定三相接地刀闸转轴上连杆。
接地软连接处应清理出金属光泽。
5.3.2.7安装调试时只允许用手动操作。
5.3.3安装调试后的检查5.3.3.1隔离开关和接地开关分别手动操作3-5次，操作平稳，接触良好，分合闸位置正确。
5.3.3.2隔离开关合闸后触头与触片接触良好，测量主回路电阻（两侧出线端之间）数据不大于100μΩ。
5.3.3.3三相合闸同期性不大于10mm。
5.3.3.4检查所有传动、转动等部分是否润滑，所有轴销螺栓是否紧固可靠。
5.3.3.5检查隔离开关与接地开关是否联锁可靠。
5.4断路器安装5.4.1安装前检查5.4.1.1断路器的所有部件要完整无损。
5.4.1.2瓷件无裂纹，绝缘件无受潮、变形、剥落及破损。
5.4.1.3断路器的接线端子、插接件及载流部分要光洁，无锈蚀现象。
5.4.1.4各元件的紧固螺栓要齐全、无松动。
5.4.1.5支架及接地引线无锈蚀或损伤。
5.4.2断路器安装施工要点5.4.2.1基础中心距离误差、高度误差、预埋件中心距离误差均应≤10mm。
5.4.2.2断路器在装卸过程中，不得翻转、碰撞和强烈振动。
5.4.2.3要按制造厂的规定的程序进行装配，不得混装。
5.4.2.4使用的清洁剂、润滑剂、密封脂和擦拭材料必须符合产品的技术规定。
