直接蒸发式冷却空调特点

• 广州市华德工业有限公司是一家公司专业从事板管蒸发冷却式节能空 调制冷设备的研发、设计、生产和销售，是国际空调制冷行业中蒸发 冷却式空调设备的技术领先企业，是国家高新技术企业，自主研发生 产的节能空调比传统空调节能30% 以上. • 主要产品： • 板管蒸发冷却式新风机机组 • 板管蒸发冷却式涡旋冷热水机组 • 板管蒸发冷却式螺杆冷水机组 • 板管蒸发冷却式螺杆冷（热）水机组 • 板管蒸发冷却式螺杆冷热水机组（超高层建筑空调冷源专用） • 板管蒸发冷却式螺杆低温机组
蒸发式冷水机组厂家产品分析
• • • • • • • 1.广州市华德工业有限公司 2.佛山市顺德区高美空调设备有限公司 3.南京恒标斯瑞冷冻机械制造有限公司 4.广东欧科空调制冷有限公司 5.广东申菱空调设备有限公司 6.烟台欧森纳地源空调有限公司 7.南京五洲制冷集团有限公司
广州市华德工业有限公司
简介
• 由于冷却效果较差、冷凝温度较高,空气冷 却式冷凝器主要用于缺乏冷却水源场所、 分散式及小型制冷系统。 • 而大、中型制冷系统,过去应用最多的是立 式或卧式壳管式冷凝器,同时为了减少冷却 水消耗量,大多使用循环水,故需建有冷却水 塔或凉水池,因而造成了冷凝器和冷却水塔 装置占地面积大、循环水泵和冷却水塔风 机功耗均较大的缺点。
•
鼓泡蒸发式冷凝器
图2 鼓泡蒸发式冷凝器结构示意图
异形管蒸发式冷凝器
• 异形管蒸发式冷凝器目前采用的异形管主要有椭圆 管、异滴形管、波纹管和交变曲面波纹管等。水从 喷嘴喷洒在冷凝盘管上，流经多层多根换热盘管， 并在盘管外表面形成水膜，下落的水膜与从蒸发式 冷凝器的底部进风栅处进入的空气形成逆流，一部 分水受热直接变成蒸汽被空气带走，另一部分水在 下落过程中被高速气流吹托缓慢下降或被吹散形成 小水滴，飘飞上扬，使其有充足的时间与空气发生 热交换，热量被空气带走。在冷凝盘管进行的热交 换方式以潜热为主、显热为辅的方式进行换热。可 以说异形管蒸发式冷凝器同填料蒸发式冷凝器和鼓 泡蒸发式冷凝器比较，结构得到进一步简化。

蒸发冷却技术在火力发电厂空调及降温通风中的应用分析作者：丁广利来源：《科学与信息化》2017年第26期摘要近年来我国电力工业迅猛发展，技术水平显著提高，高效节能环保已成为发电厂建设的新理念。

蒸发冷却通风空调技术是一种环保、高效、经济的冷却方式。

不仅能大幅降低用电量，还能减少温室气体和CFC（氯氟烃）的排放量，目前，已在大部分地区得到推广应用。

本文主要对蒸发冷却技术在火力发电厂空调及降温通风中的应用进行了如下分析。

关键词蒸发冷却；高效节能环保；火力发电1 蒸发冷却技术蒸发冷却是有效利用干空气能的技术手段，即利用水在空气中具有蒸发能力。

水吸收空气的热量而蒸发为水蒸气空气失掉显热量，温度降低，水蒸气到空气中使含湿量增加，潜热量也增加。

由于空气失掉显热，得到潜热，因而空气焓值基本不变。

所以称此过程为等焓加湿过程。

由于此过程与外界没有热量交换，故又称为绝热加湿过程。

最终循环水温将稳定在空气的湿球温度上。

只要空气不是饱和的，利用循环水（或通过填料层）喷淋空气就可以获得降温的效果。

将冷却后的空气作为送风以降低室温，这种处理空气的方法称为蒸发冷却。

2 蒸发冷却分类2.1 直接蒸发冷却直接蒸发冷却（Direct Evaporative Cooling，简称DEC）：利用循环水在填料中直接与空气充分接触，由于填料中水膜表面的水蒸气分压力高于空气中的水蒸气分压力，这种自然的压力差成为水蒸发的动力。

水的蒸发使得空气和水的温度都降低，而空气的含湿量增加，空气的显热转化为潜热，是等焓降温过程。

2.2 间接蒸发冷却间接蒸发冷却（Indirect Evaporative Cooling，简称IEC）是利用辅助空气先经过直接蒸发冷却，温度降低后再通过空气—空气换热器来冷却需冷却的空气。

通常把辅助空气成为二次空气，把需冷却空气成为一次空气。

一次空气通过间接蒸发冷却，实现减焓降温过程。

IEC为了克服DEC使空气湿度增加的问题，当室外空气湿度增加后，室内的湿度就会变得很高，让人感到不舒服。

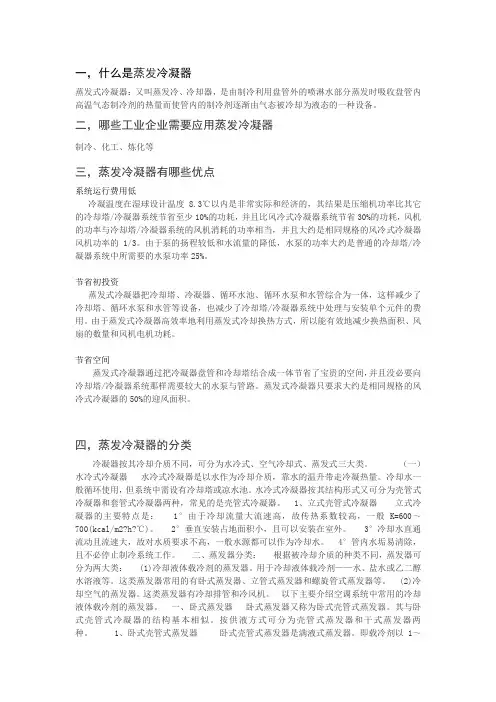

一，什么是蒸发冷凝器蒸发式冷凝器：又叫蒸发冷、冷却器，是由制冷利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态的一种设备。

二，哪些工业企业需要应用蒸发冷凝器制冷、化工、炼化等三，蒸发冷凝器有哪些优点系统运行费用低冷凝温度在湿球设计温度8.3℃以内是非常实际和经济的，其结果是压缩机功率比其它的冷却塔/冷凝器系统节省至少10%的功耗，并且比风冷式冷凝器系统节省30%的功耗，风机的功率与冷却塔/冷凝器系统的风机消耗的功率相当，并且大约是相同规格的风冷式冷凝器风机功率的1/3。

由于泵的扬程较低和水流量的降低，水泵的功率大约是普通的冷却塔/冷凝器系统中所需要的水泵功率25%。

节省初投资蒸发式冷凝器把冷却塔、冷凝器、循环水池、循环水泵和水管综合为一体，这样减少了冷却塔、循环水泵和水管等设备，也减少了冷却塔/冷凝器系统中处理与安装单个元件的费用。

由于蒸发式冷凝器高效率地利用蒸发式冷却换热方式，所以能有效地减少换热面积、风扇的数量和风机电机功耗。

节省空间蒸发式冷凝器通过把冷凝器盘管和冷却塔结合成一体节省了宝贵的空间，并且没必要向冷却塔/冷凝器系统那样需要较大的水泵与管路。

蒸发式冷凝器只要求大约是相同规格的风冷式冷凝器的50%的迎风面积。

四，蒸发冷凝器的分类冷凝器按其冷却介质不同，可分为水冷式、空气冷却式、蒸发式三大类。

（一）水冷式冷凝器水冷式冷凝器是以水作为冷却介质，靠水的温升带走冷凝热量。

冷却水一般循环使用，但系统中需设有冷却塔或凉水池。

水冷式冷凝器按其结构形式又可分为壳管式冷凝器和套管式冷凝器两种，常见的是壳管式冷凝器。

1、立式壳管式冷凝器立式冷凝器的主要特点是： 1°由于冷却流量大流速高，故传热系数较高，一般K=600～700(kcal/m2?h?℃)。

2°垂直安装占地面积小，且可以安装在室外。

3°冷却水直通流动且流速大，故对水质要求不高，一般水源都可以作为冷却水。

空调系统的分类1.按空气处理设备的集中程度分（1）集中空调系统——所有空气处理设备（风机、过滤器、加热器、冷却器、加湿器、减湿器和制冷机组等）都集中在空调机房内，空气处理后，由风管送到各空调房里。

这种空调系统热源和冷源也是集中的。

它处理空气量大，运行可靠，便于管理和维修，但机房占地面积大。

（2）半集中空调系统——集中在空调机房的空气处理设备，仅处理一部分空气，另外在分散的各空调房间内还有空气处理设备。

它们或对室内空气进行就地处理，或对来自集中处理设备的空气进行补充再处理。

诱导系统、风机盘管系统就是这种半集中式空调系统的典型例子。

（3）局部式空调系统——此系统是将空气处理设备全部分散在空调房间内，因此分散式空调系统又称为分散式空调系统。

通常使用的各种空调器就属于此类。

空调器将空气处理设备、风机、冷、热源等都集中在一个箱体内。

分散式空调只送冷热源，而风在房间内的风机盘管内进行处理。

2、按负担冷热负荷的介质来分（1）全空气系统——这种系统是空调房间的冷热负荷全部由经过处理的空气来承担。

集中式空调系统就是全空气系统。

（2）全水系统——这种系统是空调房间的冷热负荷全部靠水作为冷热介质来承担。

它不能解决房间的通风问题，一般不单独采用。

无新风的风机盘管属于这种全水系统。

（3）空气-水系统——这种系统是空调房间的冷热负荷既靠空气，又靠水来承担。

风机盘管加新风系统就是这种系统。

（4）制冷剂式系统——这种系统空调房间的冷热负荷直接由制冷系统的制冷剂来承担，局部式空调系统就属此类。

3、按空气冷却盘管中不同的冷却介质来分（1）直接蒸发式系统——制冷剂直接在冷却盘管内蒸发，吸取盘管外空气热量。

它适用于空调负荷不大，空调房间比较集中的场合。

（2）间接冷却式系统——制冷剂在专用的蒸发器内蒸发吸热，冷却冷冻水（又称冷媒水），冷冻水由水泵输送到专用的水冷式表面冷却器冷却空气。

它适用于空调负荷较大、房间分散或者自动控制要求较高的场合。
