系统工程第三章 系统建模方法11

系统工程学学习总结系统建模与优化的理论与实践系统工程学学习总结——系统建模与优化的理论与实践系统工程学是一门综合性学科，旨在研究和解决复杂系统的设计、开发、运营和优化问题。

在系统工程学的学习过程中，系统建模与优化是一项重要内容，本文将对系统建模与优化的理论与实践进行总结。

一、系统建模系统建模是对待研究对象进行抽象和描绘的过程，旨在找出问题的本质和关键。

它能够帮助我们理解和分析系统的结构、功能和行为，并为系统的优化提供基础。

1. 功能模型功能模型是系统建模中常用的一种方法。

它通过识别和描述系统中各个部分的功能及其相互关系，帮助我们理解系统的整体功能以及子功能之间的依赖关系。

常见的功能模型包括功能流程图和功能树等。

2. 结构模型结构模型主要关注系统中各个组成部分的结构和组织关系。

通过结构模型，我们可以清晰地描述系统中各种组件、模块或对象之间的关系，从而更好地理解系统的内部结构。

常见的结构模型有层次结构图、数据流图等。

3. 行为模型行为模型是描述系统中各个部分的动态行为和相互作用方式的模型。

通过行为模型，我们可以模拟系统中各种状态的变化，分析系统的响应和行为，并发现潜在的问题或优化方案。

常见的行为模型包括状态转换图、时序图等。

二、系统优化系统优化是通过调整系统的各个组成部分、参数或结构，使系统在满足一定约束条件的前提下，达到最优性能或效果。

系统优化不仅依赖于理论的支持，也需要实践中的验证和调整。

1. 数学建模数学建模是系统优化的重要手段之一。

通过建立合适的数学模型，我们可以将复杂的系统问题转化为数学形式，并利用数学工具和方法进行求解和优化。

常用的数学建模方法包括线性规划、动态规划、遗传算法等。

2. 实验设计实验设计是系统优化的另一种重要方式。

通过设计合适的实验方案，我们可以获取系统的观测数据，并利用统计学方法进行分析和优化。

实验设计可以帮助我们验证理论模型的有效性，并找出系统中的潜在问题与改进方向。

3. 模拟与仿真模拟与仿真是系统优化的实践手段之一。

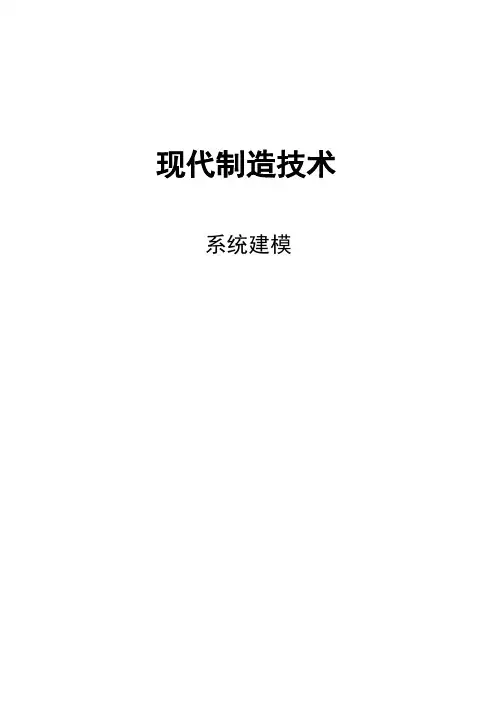

现代制造技术系统建模第一章 建模简述1.1系统建模概述系统的定义：具有一定功能,相互间具有有机联系,由许多要素或构成部分组成的整体。

系统建模的定义：系统建模就是建立一个新系统，用来模拟或仿真原有系统。

模型是对实际系统的简化表示，它提取和反映了所研究系统的基本性质。

模型的表现形式：直觉模型、实物模型、模拟模型、图表模型、数学模型。

数学模型的种类：参数模型、非参数模型、模糊及神经元模型、区域规划模型、网络模型、黑箱模型、黑板模型、遗传算法模型等。

1.2系统建模要素（1）目的要明确：同一个系统，不同的研究目的所建立的系统模型也不同。

（2）方法要得当：逻辑方法归纳移植类比推演机理模型综合模型实验模型建模方法图 1-1 建模方法（3）结果要验证：验证所建立的模型能够“真实反映”实际系统。

1.3系统模型分类（1) 综合模型与分解模型 (2) 时域模型与频域模型 (3) 确定性模型与随机模型(4) SISO模型与MIMO模型(5) 连续模型与离散模型(6) 参数模型与非参数模型1.4系统建模意义（1）把世间的现象/问题上升到“数学抽象/数学模型”的理论高度是现代科学发现与技术创新的基础。

（2）实验、归纳、推演”是建立系统“数学模型”的重要手段/方法/途径。

（3）数学模型”是人们对自然世界的一种抽象理解，它与自然世界/现象/问题具有“性能相似”的特点，人们可利用“数学模型”来研究/分析自然世界的问题与现象，以达到认识世界与改造。

第二章系统建模方法及步骤2.1常见建模方法分类（1）机理分析建模方法（白箱）：依据基本的物理、化学等定律，进行机理分析，确定模型结构、参数；使用该方法的前提是对系统的运行机理完全清楚。

（2）实验统计建模方法：基于实验数据的建模方法（白箱、灰箱、黑箱）辨识建模：线性、非线性，动态、静态统计回归：一般是静态的线性模型神经网络：理论上可以对任何数据建模，但学习算法是关键模糊方法实验统计建模方法使用的前提是必须有足够正确的数据，所建的模型也只能保证在这个范围内有效；足够的数据不仅仅指数据量多，而且数据的内容要丰富（频带要宽），能够充分激励要建模系统的特性；（白噪声、最优输入信号设计、数据的质量）要清楚每种方法的局限性，掌握适用范围；在实际应用中往往组合采用、互补。

系统模型与系统建模方法在信息系统领域，系统模型是描述系统各个组成部分及其之间关系的抽象表示。

而系统建模方法是指使用一套规范化的方法论和技术，以图、表、图形界面等方式，对系统进行描述、分析和设计的过程。

系统模型和系统建模方法是系统工程学的重要核心内容，有助于理清系统内部结构和相互关系，为系统设计和优化提供指导。

一、系统模型系统模型是对系统进行概念化和抽象化的表示，它可以是一个图形、图表、符号等，以直观、简洁、形象的方式反映系统的实质内容和内部关系。

常用的系统模型包括输入-输出模型、流程图、数据流图等。

下面分别介绍几种常见的系统模型：1.输入-输出模型：这种模型通过输入和输出来表示系统的功能和性能特征。

输入是系统接受的外部信息，输出是系统对外部环境的作用反馈，通过对输入和输出的研究和分析，可以推导出系统的功能和性能。

这种模型适用于描述关注系统的外部特性，而对内部结构关注较少的情况。

2.流程图：流程图是一种图形化的方式，通过表示系统处理过程中各个阶段和活动之间的关系，来描述系统的内部流程和交互情况。

流程图通常包括起始节点、中间过程、决策节点和结束节点等，通过这些节点之间的连接和条件逻辑，可以清晰地表示系统的工作流程。

3.数据流图：数据流图是表示系统中数据传输和处理的一种模型，它通过用箭头和圆圈等符号表示数据的流动和处理过程来描述系统的信息流。

数据流图常常包括数据流、处理过程和数据存储等组成部分，通过不同部分之间的连接和传输关系，可以描述系统的数据传递和处理过程。

系统建模方法是系统工程学的核心方法论，它通过一套规范化的流程和技术，辅助工程师对系统进行描述、分析和设计。

系统建模方法通常包括以下几个方面：1.需求分析方法：需求分析是系统工程的第一步，它通过对用户需求的调查、采集和整理，明确系统的功能和性能需求，为系统的后续设计和实施提供指导。

需求分析的方法包括面谈、问卷调查、头脑风暴等，通过这些方法可以充分了解用户的需求，从而为系统设计提供合理的需求基础。

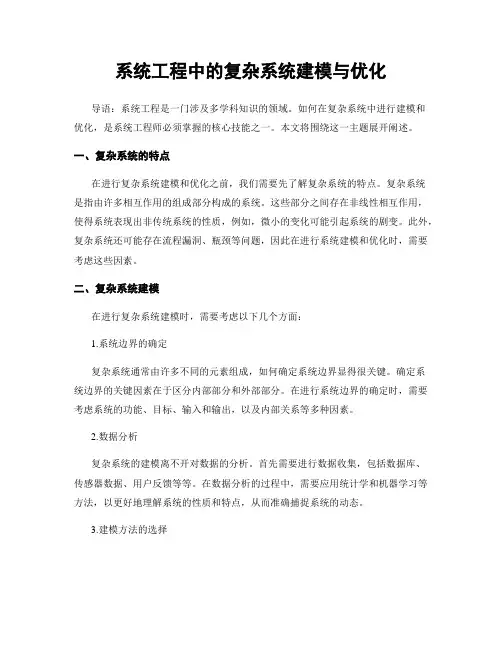

系统工程中的复杂系统建模与优化导语：系统工程是一门涉及多学科知识的领域。

如何在复杂系统中进行建模和优化，是系统工程师必须掌握的核心技能之一。

本文将围绕这一主题展开阐述。

一、复杂系统的特点在进行复杂系统建模和优化之前，我们需要先了解复杂系统的特点。

复杂系统是指由许多相互作用的组成部分构成的系统。

这些部分之间存在非线性相互作用，使得系统表现出非传统系统的性质，例如，微小的变化可能引起系统的剧变。

此外，复杂系统还可能存在流程漏洞、瓶颈等问题，因此在进行系统建模和优化时，需要考虑这些因素。

二、复杂系统建模在进行复杂系统建模时，需要考虑以下几个方面：1.系统边界的确定复杂系统通常由许多不同的元素组成，如何确定系统边界显得很关键。

确定系统边界的关键因素在于区分内部部分和外部部分。

在进行系统边界的确定时，需要考虑系统的功能、目标、输入和输出，以及内部关系等多种因素。

2.数据分析复杂系统的建模离不开对数据的分析。

首先需要进行数据收集，包括数据库、传感器数据、用户反馈等等。

在数据分析的过程中，需要应用统计学和机器学习等方法，以更好地理解系统的性质和特点，从而准确捕捉系统的动态。

3.建模方法的选择建模方法直接影响到模型的可靠性和准确性。

在选择建模方法时，需要充分考虑系统的特点和数据的结构，以确保模型的可靠性。

常用的建模方法包括神经网络、模糊逻辑、贝叶斯网络等。

三、复杂系统优化复杂系统建模之后，需要对系统进行优化。

系统优化的目的是提升系统的性能，减少资源的浪费，提高系统的可靠性和效益。

在进行系统优化时，需要进行以下几个方面的考虑：1.目标的确定优化的目标通常是优化系统的某一特定指标，例如，降低成本、提高效率、提升品质等等。

在进行目标的确定时，需要充分考虑系统本身的特点和目标，以确保优化的指标对系统的改善有意义。

2.算法的选择优化的算法直接决定了优化的效果。

在选择算法时，需要充分考虑系统的复杂性和优化的目标。

一些常用的优化算法包括遗传算法、模拟退火算法和蚁群算法等等。

系统工程学第一章系统工程概述第一节系统工程的产生、发展及应用1 系统工程虽然形成于20世纪50年代，但是初步实践可以追溯到古代；2 古希腊唯物主义哲学家德谟克利特最早使用“系统”一词；亚里士多德名言：整体大于部分之和，这是系统论的基本原则之一。

3 都江堰由鱼嘴（岷江分流）、飞沙堰（分洪排沙）、和宝瓶口（引水）三大设施组成；4 早期的系统思想有“只见森林”和比较抽象的特点；15世纪下半页以后，有“只见树木”和具体化的特点；5 19世纪以后，有“先见森林，后见树木”的特点；6 辩证唯物主义认为，世界有无数相互关联、相互依赖、相互制约和相互作用的过程所形成的统一整体。

这种普遍联系和整体性的思想，就是科学系统思想的实质。

7 一般系统论、控制论、信息论耗散结构理论协同论及自组织理论等是系统理论的重要内容和SE的理论基础。

8 系统论或者狭义的一般系统论，是研究系统的模式、原则和规律，并对其功能进行数学描述的理论。

其代表人物是爱地理理论生物学家贝塔朗菲。

9 系统工程的发展概况1957年，发表第一部名为《系统工程》的著作，系统工程学形成的标志；1965年，提出模糊集合的概念，为现代系统工程奠定了重要的书数学基础1961-1972年，美国实施阿波罗登月计划，使用多种系统工程方法并获得巨大的成功，极大地提高了系统工程的地位1972年，国际系统分析研究所（IIASA）在维也纳成立，系统工程的应用重点开始从工程领域进入到社会经济领域，并发展到了一个重要的阶段10 中国系统工程研究主要标志和集中代表是钱学森的《工程控制论》、华罗庚的《统筹法》和许国志的《运筹学》11 中国大规模的研究系统工程是从20世纪70年代末、80年代初开始的。

1978年9月27日，钱学森、许国志、王寿云在《文汇报》上发表了题为“组织管理的技术——系统工程”第二节系统工程的研究对象1 系统工程的研究对象是组织化的大规模复杂系统（规模庞大、结构复杂、属性及目标多样、一般为人机系统、经济性突出等）2 系统是由两个以上有机联系、相互作用的要素所组成，具有特定功能、结构和环境的整体；3 系统的一般属性：整体性，整体性是系统最基本、最核心的特性；关联性，构成系统的要素是相互联系、相互作用的；所有要素均隶属于系统整体，并具有互动关系；环境适应性，区分为不同环境：（技术环境、经济环境、社会环境等）和不同的环境域：（外部环境、内部环境）等目的性、层次性4 大规模复杂系统的特点：系统的功能和属性多样，由此带来的多重目标间经常会出现相互消长或冲突的关系系统通常由多维且不同质的要素所构成一般为人机系统，而人及其组织或群体所表现出的固有的复杂性由要素间相互关系所形成的系统结构所形成的系统结构日益复杂化和动态化规模庞大和经济性突出等5 系统的类型自然系统和人造系统：多数是其复合系统实体系统与概念系统，通常研究的是这两类的复合系统动态系统和静态系统：系统工程研究的是一定时期、一定范围内和一定条件下具有某种程度稳定性的动态系统封闭系统和开放系统：研究有特定输入、输出的相对孤立系统第三节系统工程概念与特1 系统工程是从总体出发，合理开发、运行和革新一个大规模复杂系统所需思想、理论、方法论、方法与技术的总称，属于一门综合性的工程技术。

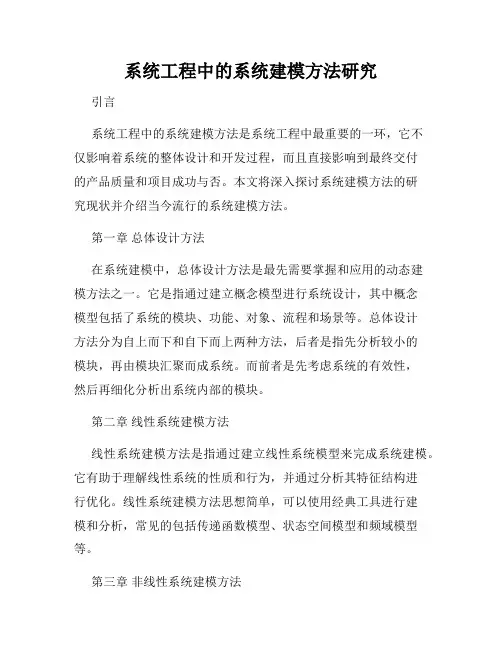

系统工程中的系统建模方法研究引言系统工程中的系统建模方法是系统工程中最重要的一环，它不仅影响着系统的整体设计和开发过程，而且直接影响到最终交付的产品质量和项目成功与否。

本文将深入探讨系统建模方法的研究现状并介绍当今流行的系统建模方法。

第一章总体设计方法在系统建模中，总体设计方法是最先需要掌握和应用的动态建模方法之一。

它是指通过建立概念模型进行系统设计，其中概念模型包括了系统的模块、功能、对象、流程和场景等。

总体设计方法分为自上而下和自下而上两种方法，后者是指先分析较小的模块，再由模块汇聚而成系统。

而前者是先考虑系统的有效性，然后再细化分析出系统内部的模块。

第二章线性系统建模方法线性系统建模方法是指通过建立线性系统模型来完成系统建模。

它有助于理解线性系统的性质和行为，并通过分析其特征结构进行优化。

线性系统建模方法思想简单，可以使用经典工具进行建模和分析，常见的包括传递函数模型、状态空间模型和频域模型等。

第三章非线性系统建模方法与线性系统建模方法相比，非线性系统建模方法操作难度更大，因为非线性系统建模方法涉及到复杂的非线性方程求解和计算。

但是，非线性系统建模方法具有强大的能力，不仅可以处理一般的非线性系统，还可以处理高次非线性系统和混沌系统等。

常见的非线性系统建模方法包括系统状态转换法、极限循环方法和Lyapunov函数方法等。

第四章系统动态建模方法系统动态建模方法是一种建立对象间关系和行为模型的方法。

它通常用于模拟和预测系统的行为和性能，并利用这些信息来进行系统设计和优化。

这种方法可以建立静态模型和动态模型，其中动态模型包括了时间、规则和优化等方面的因素。

普遍采用的系统动态建模方法包括了面向对象方法、过程建模法和数据流模型等。

第五章系统实时建模方法系统实时建模方法被广泛应用于复杂的工程系统和实时系统中，它可以对系统进行准确的建模和仿真，并进行性能评估。

系统实时建模方法通常利用计算机来模拟并处理系统行为，对于系统基于物理参数的动态建模、多种通讯模式和数据处理方法等方面都具有广泛适用性。

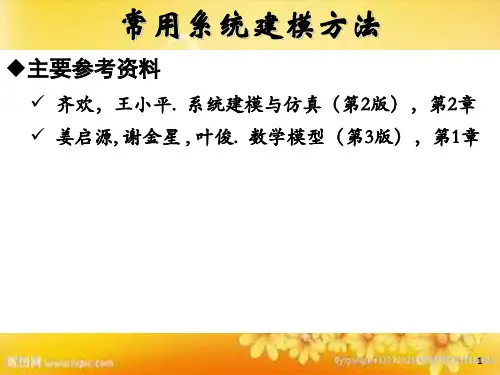

第三章系统建模与系统分析( System Modeling & System Analysis )1、系统建模及其方法2、系统分析及其方法目的：了解系统模型及建模方法掌握系统分析的基本方法3.1 系统模型第三章系统建模与系统分一、系统模型的定义与特性1.定义系统模型是对一个系统以某种确定形式( 文字、符号、图表、实物、数学公式等)进行描述、模仿和抽象，它反映系统的物理本质与主要特征。

..同一个系统根据不同的研究目的，可以建立不同的系统模型..同一个模型可以描述不同的系统。

2.特征..它是现实系统的抽象或模仿..它是由反映系统本质或特征的主要因素构成的；..它集中体现了这些主要因素之间的关系。

例3-1 ：耐用消费品新旧更替模型研究国家某类耐用消费品(冰箱、洗衣机等)拥有情况。

假设家庭购买新冰箱并一直使用到其损坏或者报废。

故任一时刻，全国有一个用了不同时间的冰箱拥有量的分布。

.假定以一年为单位考察不同使用年限的冰箱的拥有量。

.任何已使用了i年的冰箱至少还能使用一年的概率为仇.假设冰箱的最长寿命为n 年.第k 年新购买的冰箱数目为u(k).、为什么要用系统模型..经济、方便、快速、安全..可以对“思想”或“政策”试验..可以导致对科学规律、理论、原理的发现。

..系统模型的作用是局限的实际系统模型模型化实验、分析比较现实意义解释结论三、系统模型的分类1. 按模型的形式分类实体、比例、模拟模型解析、逻网络、图物理模型概念模型数学模型任务书、说明书技术报告物理模型数学模型物理模型数学模型概念模型网络模型图表模型逻辑模型解析模型比例模型模拟模型实体模型系统增加研究的速度现实性减修改的方便性建模时抽象性建模费2. 按其它方式分类按相似程度分同构模型同态模型按结构特性分形象模型模拟模型符号模型数学模型启发式模型按对对象的了解程度分白箱模型黑箱模型灰箱模型四、数学模型的优势数学模型——使用最广泛的模型..定量分析的基础；..它是系统预测和决策的工具..它可变性好，适应性强，分析问题速度快、省时、省钱，便于计算机处理。

系统工程的理论与实践第一章引言1.1 研究背景系统工程作为一门跨学科的科学和工程技术，在现代科学技术的发展中具有重要地位和作用。

它通过研究、分析和控制复杂系统的结构、行为和功能，为各个领域的工程项目提供全面的技术支持和解决方案。

本章将介绍系统工程的研究背景和意义。

1.2 研究目的和意义系统工程的目的是实现对整个系统的综合优化，提高工程项目的效益和可靠性。

通过系统分析和综合建模，可以有效解决大规模和复杂系统中的问题，并提供科学的决策依据。

在实践中应用系统工程理论，可以提高工程管理的效率和精度，降低风险和成本。

第二章系统工程的基本原理2.1 综合性原则系统工程强调整体性和系统性思维，将整个系统作为一个综合体来进行研究和管理。

通过对系统的各个组成部分进行综合分析和优化，实现整体性能的提升。

2.2 层次性原则系统工程采用层次化的思想进行问题分解和分级处理。

通过将复杂系统划分为不同层次的子系统和模块，在不同层次上进行分析和设计，提高系统的可控性和可靠性。

2.3 统一性原则系统工程强调系统内部各个组成部分之间的协调和统一。

通过建立全局观念和系统思维，实现各个组成部分之间的协同工作，提高系统的整体效能。

第三章系统工程的主要方法和技术3.1 系统建模方法系统工程的核心是建立系统模型，用于分析和描述系统的结构和行为。

常用的系统建模方法包括结构图、流程图、决策树等。

通过建立系统模型，可以对系统进行深入的研究和优化。

3.2 优化分析方法系统工程通过运用优化算法和分析方法，解决系统中的复杂问题。

常用的优化分析方法包括线性规划、动态规划、遗传算法等。

这些方法可以帮助系统工程师找到最优解决方案，并对系统进行性能评估和优化。

3.3 风险管理方法在系统工程的实践过程中，风险管理是非常重要的环节。

系统工程师通过分析和评估系统存在的潜在风险，并采取相应的措施进行风险控制和管理。

常用的风险管理方法包括风险识别、风险评估和风险应对等。
