楼宇对讲系统概述

楼宇对讲系统1.楼宇对讲系统概述本设计方案提供两种品牌，及两种方式的对讲方案。

一种是采用目前较为传统的方式，通过总线方式并利用双绞线的优势达到联网方便、安装简单、便于维护的特点。

选用品牌是ABB振威，此公司的产品在天津有较多的项目应用，具体应用见下面4.5案例集。

一种是采用高频宽带技术的系统。

他是目前较为新型的技术。

已经在许多地方得到成功应用。

其中如佛山派尔总计2000多户，安徽大地1000多户等。

一个完善的智能化社区，具有便捷、安全、舒适、高档的生活环境，确保每一个住户的生命财产的安全，是本系统最大的意义，创造一个住宅的理想空间是本系统的目的所在。

小区楼宇对讲联网系统、是根据我国实行封闭式管理住宅小区的特点专门设计的产品。

它针对分布式住宅小区的管理特点进行功能规划，如多通道内部通讯、双向互通对讲、住户报警、信息发布等等，把单纯访客开门提升到多功能综合管理层面上，对提高小区安全管理、方便住户起到积极的作用。

楼宇对讲及安全防范系统是当今住宅必不可少的系统之一，其基本功能有呼叫、对讲、遥控开锁、监视、报警等功能。

它把来访者、住户和保安人员三方面的通讯包含在同一网络中，为了方便客人和住户出入，方便物业管理，防止闲杂人员擅入住宅楼宇。

为住户提供一个安全、舒适的家居生活环境。

另外、为了便于小区的物业管理，我们还设计了一套小区信息发布系统，便于物业与小区住户之间的信息交流。

2.系统设计指导思想2.1 通过小区楼宇对讲联网系统，实现二次访客管理即：来访者进入小区时，通过管理机与住户联系，经住户确认后进入小区，来访者进入小区后，需在住户单元门口机上选通住户，由住户按动开锁键让来访者进入。

2.2 通过对讲联网系统，使住户与门卫、住户与住户、住户与小区管理部门建立一条内部通讯的通道2.3考虑到在整个小区的建设过程中，可能是边建设边入住，房型结构也会有适当的调整，因此，访客系统网络应具备单体能独立运行、系统能通过模块叠加方式进行扩展、跃层房型可并接分机，使系统具有非常强的适应能力。

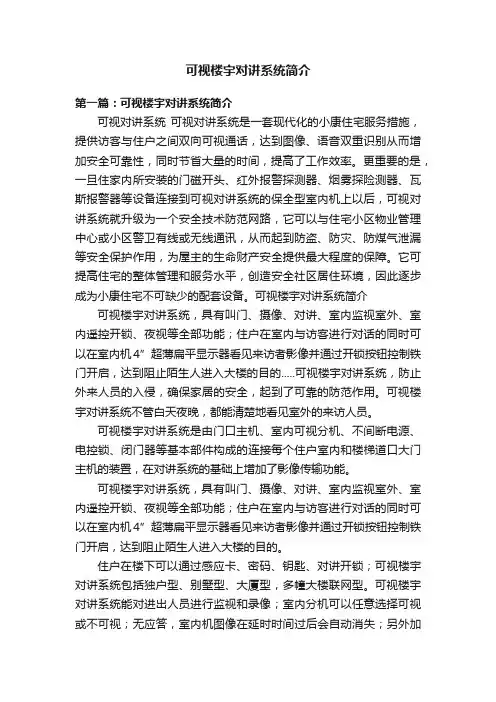

可视楼宇对讲系统简介第一篇：可视楼宇对讲系统简介可视对讲系统可视对讲系统是一套现代化的小康住宅服务措施，提供访客与住户之间双向可视通话，达到图像、语音双重识别从而增加安全可靠性，同时节省大量的时间，提高了工作效率。

更重要的是，一旦住家内所安装的门磁开头、红外报警探测器、烟雾探险测器、瓦斯报警器等设备连接到可视对讲系统的保全型室内机上以后，可视对讲系统就升级为一个安全技术防范网路，它可以与住宅小区物业管理中心或小区警卫有线或无线通讯，从而起到防盗、防灾、防煤气泄漏等安全保护作用，为屋主的生命财产安全提供最大程度的保障。

它可提高住宅的整体管理和服务水平，创造安全社区居住环境，因此逐步成为小康住宅不可缺少的配套设备。

可视楼宇对讲系统简介可视楼宇对讲系统，具有叫门、摄像、对讲、室内监视室外、室内遥控开锁、夜视等全部功能；住户在室内与访客进行对话的同时可以在室内机4”超薄扁平显示器看见来访者影像并通过开锁按钮控制铁门开启，达到阻止陌生人进入大楼的目的.....可视楼宇对讲系统，防止外来人员的入侵，确保家居的安全，起到了可靠的防范作用。

可视楼宇对讲系统不管白天夜晚，都能清楚地看见室外的来访人员。

可视楼宇对讲系统是由门口主机、室内可视分机、不间断电源、电控锁、闭门器等基本部件构成的连接每个住户室内和楼梯道口大门主机的装置，在对讲系统的基础上增加了影像传输功能。

可视楼宇对讲系统，具有叫门、摄像、对讲、室内监视室外、室内遥控开锁、夜视等全部功能；住户在室内与访客进行对话的同时可以在室内机4”超薄扁平显示器看见来访者影像并通过开锁按钮控制铁门开启，达到阻止陌生人进入大楼的目的。

住户在楼下可以通过感应卡、密码、钥匙、对讲开锁；可视楼宇对讲系统包括独户型、别墅型、大厦型，多幢大楼联网型。

可视楼宇对讲系统能对进出人员进行监视和录像；室内分机可以任意选择可视或不可视；无应答，室内机图像在延时时间过后会自动消失；另外加装单户室外对讲门铃，便于楼内住户内部联系；备有防停电后备电源。

1．什么是楼宇对讲系统楼宇对讲系统是采用单片机技术、双工对讲技术、CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。

楼门平时总处于闭锁状态，避免非本楼人员未经允许进入楼内。

本楼内的住户可以用钥匙或密码开门自由出入。

当有客人来访时，需在楼门外的对讲主机键盘上按出被访住户的房间号，呼叫被访住户的对讲分机，接通后与被访住户的主人进行双向通话或可视通话。

通过对话或图像确认来访者的身份后，住户主人允许来访者进入，就用对讲分机上的开锁键打开大楼门口上的电控锁，来访客人便可以进入楼内。

来访客人进入后，楼门自动闭锁。

住宅小区的物业管理部门通过小区对讲管理主机，可以对小区内各住宅楼宇对讲系统的工作情况进行监视。

如有住宅楼入口门被非法打开或对讲系统出现故障，小区对讲管理主机会发出报警信号和显示出报警的内容及地点。

2.楼宇对讲系统的基本结构：系统主要由主机、分机、UPS电源、隔离器、电控锁、闭门器和管理中心等组成3.楼宇对讲系统工作原理：来访者可通过楼下单元门前的主机呼叫住户并与其对话，住户在户内控制单元门的启闭，小区的主机这可以随时接收住户报警信号传给值班主机通知小区保卫人员，系统不仅增强了高层住宅安全保卫工作，而且大大方便了住户，减少许多不必要的上下楼麻烦4．楼宇对讲的类型a) 单户型具备可视对讲或非可视对讲、刷卡或密码开锁、主动监控，等功能，室内机分嵌入式和扁平壁挂式两种。

b) 单元型单元型可视系统或非可视对讲系统主机分直按式和拨号式两种。

直按式容量较小，适用于多层住宅楼，特点是一按就应，操作简便。

拨号式容量较大，可接9999户，适用于高层住宅楼，特点是界面豪华，操作方式同拨电话一样。

这两种系统均采用总线式布线，内置解码，室内机一般与单户型的室内机兼容，均可实现可视对讲或非可视对讲、开锁等功能，并可挂接管理中心。

c) 小区联网型采用区域集中化管理，功能复杂，各厂家的产品均有自己的特色。

一般除具备可视对讲或非可视对讲、开锁等基本功能外，还能接收和传送住户的各种技防探测器报警信息和进行紧急求助，能主动呼叫辖区任一住户或群呼所有住户实行广播功能，有的还与三表（水、煤、电）抄送、IC卡门禁系统和其他系统构成小区物业管理系统。

楼宇对讲系统功能概述
楼宇对讲系统亦称访客对讲系统，是当今小区普遍应用的门禁管理手段，它的作用是对来访人与住户提供双向通话或可视通话，住户能遥控防盗门的开关及向保安管理中心进行紧急报警。

对讲系统的工作过程：楼门平时总处于闭锁状态，避免非本楼人员在未经允许的情况下进入楼内。

当有客人来访时，客人须在楼门外的对讲主机键盘上按出欲访住户的房间号，呼叫欲访住户的对讲分机。

被访住户的主人通过对讲设备与来访者进行双向通话，或通过来访者的图像确认来访者的身份，确认来访者后，主人利用对讲分机上的开锁按键，将大楼入口的电控门锁打开，来访客人方可进入楼内。

来访客人进入楼后，楼门自动锁闭，同时楼宇的安全保卫部门可以通过对讲管理主机，对楼宇安全对讲主机系统的工作情况进行监视。

如有楼宇入口门被非法打开、安全对讲主机或线路出现故障，对讲管理主机会发出报警信号、显示出报警的内容及地点。

楼宇的物业管理部门与业户或业户与业户之间可以通过该系统相互进行通话。

如管理部门通知业户交各种费用、业户通知物业管理部门对楼宇设施进行维修、业户在紧急情况下向楼宇的管理人员或邻里报警求救等。

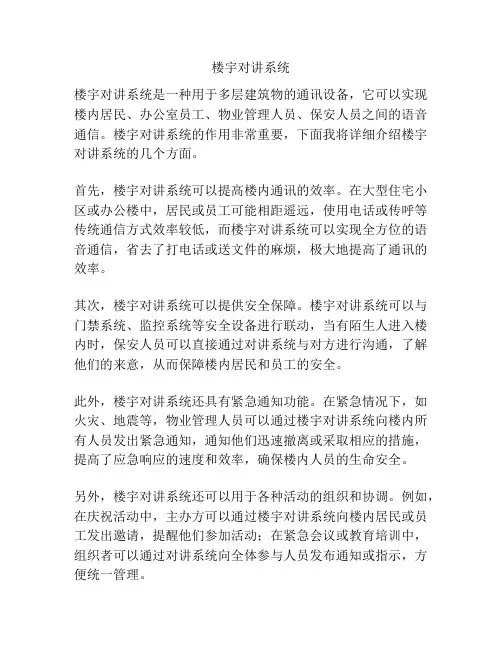

楼宇对讲系统
楼宇对讲系统是一种用于多层建筑物的通讯设备，它可以实现楼内居民、办公室员工、物业管理人员、保安人员之间的语音通信。

楼宇对讲系统的作用非常重要，下面我将详细介绍楼宇对讲系统的几个方面。

首先，楼宇对讲系统可以提高楼内通讯的效率。

在大型住宅小区或办公楼中，居民或员工可能相距遥远，使用电话或传呼等传统通信方式效率较低，而楼宇对讲系统可以实现全方位的语音通信，省去了打电话或送文件的麻烦，极大地提高了通讯的效率。

其次，楼宇对讲系统可以提供安全保障。

楼宇对讲系统可以与门禁系统、监控系统等安全设备进行联动，当有陌生人进入楼内时，保安人员可以直接通过对讲系统与对方进行沟通，了解他们的来意，从而保障楼内居民和员工的安全。

此外，楼宇对讲系统还具有紧急通知功能。

在紧急情况下，如火灾、地震等，物业管理人员可以通过楼宇对讲系统向楼内所有人员发出紧急通知，通知他们迅速撤离或采取相应的措施，提高了应急响应的速度和效率，确保楼内人员的生命安全。

另外，楼宇对讲系统还可以用于各种活动的组织和协调。

例如，在庆祝活动中，主办方可以通过楼宇对讲系统向楼内居民或员工发出邀请，提醒他们参加活动；在紧急会议或教育培训中，组织者可以通过对讲系统向全体参与人员发布通知或指示，方便统一管理。

综上所述，楼宇对讲系统在楼内居民、办公室员工、物业管理人员、保安人员等之间提供了高效的语音通信方式；提供了安全保障，并能进行紧急通知；同时还可以用于活动的组织和协调。

由于楼宇对讲系统的多种功能和广泛应用，其在现代楼宇管理中具有极大的重要性和必要性。

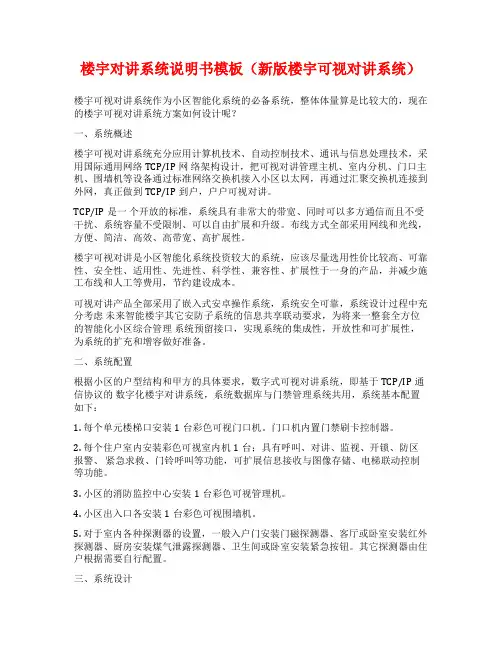

楼宇对讲系统说明书模板（新版楼宇可视对讲系统）楼宇可视对讲系统作为小区智能化系统的必备系统，整体体量算是比较大的，现在的楼宇可视对讲系统方案如何设计呢？一、系统概述楼宇可视对讲系统充分应用计算机技术、自动控制技术、通讯与信息处理技术，采用国际通用网络TCP/IP网络架构设计，把可视对讲管理主机、室内分机、门口主机、围墙机等设备通过标准网络交换机接入小区以太网，再通过汇聚交换机连接到外网，真正做到TCP/IP到户，户户可视对讲。

TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。

布线方式全部采用网线和光线，方便、简洁、高效、高带宽、高扩展性。

楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高、可靠性、安全性、适用性、先进性、科学性、兼容性、扩展性于一身的产品，并减少施工布线和人工等费用，节约建设成本。

可视对讲产品全部采用了嵌入式安卓操作系统，系统安全可靠，系统设计过程中充分考虑未来智能楼宇其它安防子系统的信息共享联动要求，为将来一整套全方位的智能化小区综合管理系统预留接口，实现系统的集成性，开放性和可扩展性，为系统的扩充和增容做好准备。

二、系统配置根据小区的户型结构和甲方的具体要求，数字式可视对讲系统，即基于TCP/IP通信协议的数字化楼宇对讲系统，系统数据库与门禁管理系统共用，系统基本配置如下：1. 每个单元楼梯口安装1台彩色可视门口机。

门口机内置门禁刷卡控制器。

2. 每个住户室内安装彩色可视室内机1台；具有呼叫、对讲、监视、开锁、防区报警、紧急求救、门铃呼叫等功能，可扩展信息接收与图像存储、电梯联动控制等功能。

3. 小区的消防监控中心安装1台彩色可视管理机。

4. 小区出入口各安装1台彩色可视围墙机。

5. 对于室内各种探测器的设置，一般入户门安装门磁探测器、客厅或卧室安装红外探测器、厨房安装煤气泄露探测器、卫生间或卧室安装紧急按钮。

楼宇对讲楼宇对讲楼宇对讲的概念楼宇对讲既在楼宇建筑中起通话作用的一种设备，也称可视门铃。

通俗的说，楼宇对讲就是指你们家的门铃系统，我们常说楼宇对讲、可视门铃、可视对讲、对讲门铃等几个词语，都是同一个意思，既指一套访客对讲管理系统！严格的来说楼宇对讲就是一套访客管理系统，他是一套包含软件、硬件及售后服务的人性化管理访客操作系。

楼宇对讲的选择主要注意以下几个方面：1、系统容量我国住宅小区的规模小则几百户，大则上千户，且以楼寓为主，这在人口密度相对很小的西方国家是难以想象的。

因此国外在对讲系统容量上远不及我们。

2、环境要求我们国家目前开发的小区只能算做毛坏房，绝大多数家庭在购买后都要进行重新装修，每一户的装修都会对系统造成一定的破坏，而小区全部入住的周期可能长达几年。

鉴于这种情况，国内有实力的公司在设计系统时都把抗破性和抗干扰性放在首位。

3、系统的兼容性由于居住者的要求不同，同一单元的住户可能有的装可视，有的要求装非可视，有的要求现在不需联网，但今后要联网等等，这些都对系统兼容性提出了很高的要求。

楼宇对讲的发展历史楼宇对讲技术发展经历了四个阶段小区智能化建设在我国虽然起步较晚，但发展日新月异。

随着Internet互联网的普及，很多小区都已实现了宽带接入，信息高速公路已铺设到小区并进入家庭。

智能小区系统采用TCP/IP技术的条件已经具备。

智能小区系统的运行基础正由小区现场总线向Internet转变，由分散式管理，到集中管理转变。

从以下楼宇对讲系统发展阶段阐述可以看出：数字对讲是楼宇对讲的必然趋势！1、第一代楼宇对讲[单一对讲（4 n型）]最早的楼宇对讲产品功能单一，只有单元对讲功能，自本世纪80年代末期，国内已开始有(4 n型)单户可视对讲和单元型对产品面世。

系统中仅采用的发码、解码电路或RS-485进行小区域单个建筑物内的通讯，无法实现整个小区内大面积组网。

这种分散控制的系统，互不兼容，各自为政，不利于小区的统一管理，系统功能相对较为单一。

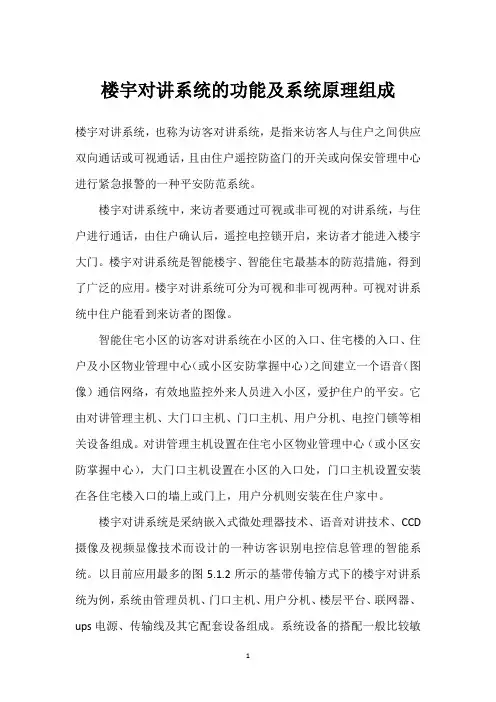

楼宇对讲系统的功能及系统原理组成
楼宇对讲系统，也称为访客对讲系统，是指来访客人与住户之间供应双向通话或可视通话，且由住户遥控防盗门的开关或向保安管理中心进行紧急报警的一种平安防范系统。

楼宇对讲系统中，来访者要通过可视或非可视的对讲系统，与住户进行通话，由住户确认后，遥控电控锁开启，来访者才能进入楼宇大门。

楼宇对讲系统是智能楼宇、智能住宅最基本的防范措施，得到了广泛的应用。

楼宇对讲系统可分为可视和非可视两种。

可视对讲系统中住户能看到来访者的图像。

智能住宅小区的访客对讲系统在小区的入口、住宅楼的入口、住户及小区物业管理中心（或小区安防掌握中心）之间建立一个语音（图像）通信网络，有效地监控外来人员进入小区，爱护住户的平安。

它由对讲管理主机、大门口主机、门口主机、用户分机、电控门锁等相关设备组成。

对讲管理主机设置在住宅小区物业管理中心（或小区安防掌握中心），大门口主机设置在小区的入口处，门口主机设置安装在各住宅楼入口的墙上或门上，用户分机则安装在住户家中。

楼宇对讲系统是采纳嵌入式微处理器技术、语音对讲技术、CCD 摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。

以目前应用最多的图5.1.2所示的基带传输方式下的楼宇对讲系统为例，系统由管理员机、门口主机、用户分机、楼层平台、联网器、ups电源、传输线及其它配套设备组成。

系统设备的搭配一般比较敏
捷，可以依据不同的用户要求，选用不同型号的设备组成不同的系统。

楼宇对讲系统楼宇对讲系统从九十年代初开始进入中国，到现在中小城市都随处可见。

中国楼宇对讲技术发展历程和特点从技术发展历程划分，中国楼宇对讲产品可分为四个阶段，即：非可视对讲→黑白可视对讲→彩色可视对讲→家庭智能终端（或称数字化可视对讲），前进的路线越来越人性化、智能化。

开始，楼宇对讲产品的功能比较简单，只是通话、开锁等简单功能，住户主要是通过对讲通话，根据访客的声音来判断和决定是否开门；接着增加了摄像头和显示屏，发展到黑白可视，不但能听到访客的声音，还能看到访客的图像；后来出现彩色可视对讲，图像更逼真更清晰；现在，功能更趋向于多样化和综合化，与侦烟感知器、瓦斯侦测器、防盗报警器、红外、门磁探头等结合，从而发挥防盗、报警、紧急求助等综合功能，同时还具有了简单的信息发布等功能，门禁系统也逐步嵌入到对讲网络及设备上。

随着居民对小区的安防管理和物业管理要求的不断提高，仅仅提供以上功能已经不能满足智能小区继续发展的需要。

于是，近年楼宇对讲又朝着网络化、数字化、智能化方向快步发展。

前 言直按非可视与可视楼宇对讲数码非可视与可视楼宇对讲差分信号楼宇对讲系统纯数字系统与智能家居联网系统及其升级版第一部分PART 0101采用4+N的方式，主干线是4芯线加N根入户呼叫线（N为实际户数，一户一根。

如果为可视系统需要加视频线和电源线），分别为呼叫线，地线，开锁线，送话线，受话线。

布线过程中注意易损坏部位，需要加固处理。

该系统设计简单，布线很少，问题也容易排查，但是只适用于户数比较少的单元，例如之前的2*5,2*6户型。

一旦楼层较高户数较多该系统就不再适用。

还有中间没有隔离设备，所有的线都是并联，容易出现瘫痪。

该系统没有数据传输，没有IC控制，功能实现是靠高低电平控制，排查起来比较简单，相比较于两线制的系统，该系统布线还是比较多。

手柄式、壁挂式安装 具有通话功能具有开锁功能手提接听，双向通话布线简单第二部分PART 0102采用 主干线4芯线的布线方式主干线是4芯线（可视系统需要加视频和电源，所以可视系统为8芯线），分别是地线，数据声音线，电源线，状态声音线。

楼宇对讲系统的概述及优势介绍楼宇对讲系统作为保障居住安全的最后一道屏障，被人们喻为居家生活的“守护神”，可见楼宇对讲对安居乐业的重要性。

作为居民生活应用越来越普遍的产品，有必要了解一下楼宇对讲系统的基础知识。

楼宇对讲系统的概述楼宇作为这样的产品，具有连线少、户户隔离不怕短路、户内不用供电、待机状态不耗电、不用专用视频线、稳定性高、性能可靠、维护方便等特点。

楼宇对讲系统是在各单元口安装防盗门，小区总控中心的管理员总机、楼宇出入口的对讲主机、电控锁、闭门器及用户家中的可视对讲分机通过专用网络组成。

以实现访客与住户对讲，住户可遥控开启防盗门，各单元梯口访客再通过对讲主机呼叫住户，对方同意后方可进入楼内，从而限制了非法人员进入。

同时，若住户在家发生抢劫或突发疾病，可通过该系统通知保安人员以得到及时的支援和处理。

选购楼宇对讲系统应该针对不同的住宅结构、小区分布和功能要求来选择，有些适宜于非封闭式管理的住宅，能够实现呼叫、对讲和开锁功能，并具有夜光指示的功能；还有适用于低层至高层的各种住宅结构；封闭式管理的小区则可选用带有安全报警功能的室内机，用户可根据各自需要安装门磁、红外探头、烟雾报警、煤气泄漏报警装置等。

为兼顾不同用户的需要和经济条件，可视系统中彩色与黑白机分机兼容，用户可采用彩色机，也可选用黑白机，还可选用不带可视功能的对讲室内机；为方便工程布线，根据不同的小区分布，大系统总线可采用星型布线和环型布线。

为彻底解决大系统信号衰减，在同一根电缆上视频双相传输双项放大可采用智能化信号增强器。

封闭式的小区还可设置管理中心。

管理中心机可储存报警记录，可随时查阅报警类型、时间和报警住户的楼栋号和房号，中心机可监控和呼叫整个小区与楼栋门口。

所以选用楼宇对讲系统一定要根据自己居住小区的特点来选用，切不可盲目。

以达到最高的性能价格比，最大发挥此系统的功能。

楼宇对讲系统的优点1、布线简单，相对于干总线制传输的模拟可视对讲系统，数字楼宇可视对讲系统在布线和安装调试方面，要方便得多。

1．什么是楼宇对讲系统楼宇对讲系统是采用单片机技术、双工对讲技术、CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。

楼门平时总处于闭锁状态，避免非本楼人员未经允许进入楼内。

本楼内的住户可以用钥匙或密码开门自由出入。

当有客人来访时，需在楼门外的对讲主机键盘上按出被访住户的房间号，呼叫被访住户的对讲分机，接通后与被访住户的主人进行双向通话或可视通话。

通过对话或图像确认来访者的身份后，住户主人允许来访者进入，就用对讲分机上的开锁键打开大楼门口上的电控锁，来访客人便可以进入楼内。

来访客人进入后，楼门自动闭锁。

住宅小区的物业管理部门通过小区对讲管理主机，可以对小区内各住宅楼宇对讲系统的工作情况进行监视。

如有住宅楼入口门被非法打开或对讲系统出现故障，小区对讲管理主机会发出报警信号和显示出报警的内容及地点。

2.楼宇对讲系统的基本结构：系统主要由主机、分机、UPS电源、隔离器、电控锁、闭门器和管理中心等组成3.楼宇对讲系统工作原理：来访者可通过楼下单元门前的主机呼叫住户并与其对话，住户在户内控制单元门的启闭，小区的主机这可以随时接收住户报警信号传给值班主机通知小区保卫人员，系统不仅增强了高层住宅安全保卫工作，而且大大方便了住户，减少许多不必要的上下楼麻烦4．楼宇对讲的类型a) 单户型具备可视对讲或非可视对讲、刷卡或密码开锁、主动监控，等功能，室内机分嵌入式和扁平壁挂式两种。

b) 单元型单元型可视系统或非可视对讲系统主机分直按式和拨号式两种。

直按式容量较小，适用于多层住宅楼，特点是一按就应，操作简便。

拨号式容量较大，可接9999户，适用于高层住宅楼，特点是界面豪华，操作方式同拨电话一样。

这两种系统均采用总线式布线，内置解码，室内机一般与单户型的室内机兼容，均可实现可视对讲或非可视对讲、开锁等功能，并可挂接管理中心。

c) 小区联网型采用区域集中化管理，功能复杂，各厂家的产品均有自己的特色。

一般除具备可视对讲或非可视对讲、开锁等基本功能外，还能接收和传送住户的各种技防探测器报警信息和进行紧急求助，能主动呼叫辖区任一住户或群呼所有住户实行广播功能，有的还与三表（水、煤、电）抄送、IC卡门禁系统和其他系统构成小区物业管理系统。
