日照图的类型及解题技巧

1日照图的类型及其判读的切入点一、地球侧视图地球侧视图是指在赤道的正上方，以平行于地轴的平面为投影面的地球昼夜图。

其中分两种情况：昼夜等分半球的、昼夜不等分半球的图。

1．昼夜等分半球的图昼夜等分半球的图是我们最常见的日照图。

在所见半球上昼夜范围相等的情况，又分以下几种情况。

①二分日的昼夜等分图 （图一）“春秋分日图”上全 球昼夜平分，各地都是 6时日出，18时日落， 晨昏线要根据地球自转方向来判断等。

判读此 图切入点在于确定20° 与10°两条经线的东西经。

从图上看，相邻两条经线之间相差30°，所以应该是东经10°和西经20°。

此图考查的太阳直射点的地理坐标、时间问题也就容易解决了。

②二至日的昼夜等分图（图二）夏至日图 冬至日图图二“夏至日图”和“冬至日图”中，除了①中的考查内容外，还可以考查A 点的昼夜长短、日出日落时间。

此问题的切入点应该是A 点所在纬线圈如何被晨昏线分割。

A 点所在纬线圈被晨昏线分割成两部分，在夜半球的称夜弧，在昼半球的称昼弧。

昼弧与夜弧的长度比等于A 点的昼夜长短比。

“夏至日图”中，A 点昼弧是夜弧的两倍，昼长是16小时，夜长是8小时。

日出时间为夜长的一半，即4时日出。

冬至日情况与之 类似③非二分二至时的 昼夜等分图（图三、图四）在非二分二至时 昼夜等分图（太阳直射北半球图）上能够 发现三条规律：第一，太阳直射点由赤道向北移动的纬度数，等于极昼（夜）从北（南）极点向南（北）扩展的度数。

第二，太阳直射点由北回归线向南移动的纬度数，等于极昼（夜）从北（南）极圈向北（南）退缩的度数。

第三，南北半球昼夜反对称原理（见“南北半球昼夜反对称图”）。

假如A 、B 两点的纬度数相等不在同半 球，借助初中几何知 识就可以推出：A 点 的夜（昼）长等于B 点的昼（夜）长。

图一春秋分日图图五 昼半球中 央经线上方侧视图图四 南北半球昼夜反对称图 图三 太阳直射北半球图22．昼夜不等分半球的图①昼半球中央经线上方侧视图（图五）判读这种日照图的切入点是：先找出与晨昏线相切的纬线以及切点的经纬度。

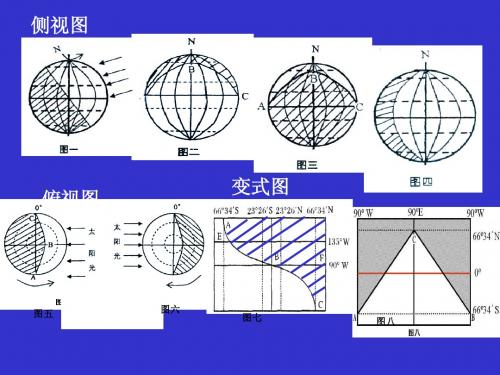

高中地理：日照图的类型及解题技巧一、日照图的类型（一）地球侧视图，这是最常见的一种日照图，一般北极在上，南极在下，赤道为一直线居中，地轴垂直或倾斜；经线在图上表示弧线，纬线表示为直线；晨昏线为直线，与太阳光线垂直并平分赤道（晨昏线永远与太阳光线垂直）；二分日，晨昏线起止于南北两极；二至日，晨昏线与南北极圈相切（晨昏线起止于南北极圈的两端）。

（见图1、2、3）（二）极地俯视图，中心为极地，外圆为赤道（有的为一纬线圈），射线为经线，同心圆为纬线，分北极图和南极图。

二分日时，晨昏线为直线（与正相对两条经线重合）且通过极点，昼夜平分；二至日时，晨昏线为弧线且与南北极圈相切。

（见图4、5、6）（三）矩形投影图，是将南北两极放大到与赤道一样长，这种投影图与实际情况有很大的变形，判断依据主要靠晨昏线和极圈内的极昼与极夜及赤道上昼夜平分，日出、日落的时间分别为6点和18点等情况来判断。

（如图7）二、日照图的解题技巧及隐含规律1、确定南北极①侧视图，通常是上北下南。

②从自转方向上看，逆时针自转为北极，顺时针自转为南极（北逆南顺）。

③从经度数排列上看，自转方向与东经度数由小到大的排列方向相同（或与西经度数由大到小的排列方向相同）。

2、确定东西经和东西向①以0°经线为基准线，按地球自转方向，由西经度转到东经度，即左西经，右东经。

②顺地球自转方向，度数依次增大为东经度，减小为西经度。

③同经度值，东经度值大的在东方，西经度值大的在西方。

④异经度值，则用两地东西经度之和的大小来辨认东西方位：a若两地经度和小于180°，则东经度的地点在东方，西经度的地点在西方；b若两地经度和大于180°，则西经度的地点在东方，东经度的地点在西方；c若两地经度之和等于180°，则两地分别位于正相对的经线上，说哪一点在东哪一点在西均可，此种情况比较不出东西方向。

即判断东西方向，首先选择劣弧段（两地间的差值小于180°的弧段），再按地球自西向东的自转方向确定方位。

专题1 日照图的类型和判读【学习目标】1. 理解日照图的形成原理，掌握日照图的各种类型及其图形特征。

2. 日照图的作法。

3. 掌握各种日照图的判读方法。

【重点和难点】各种日照图的判读方法。

【知识结构和课前预读】——独立思考，课前填写，落实基础一、概念日照图即太阳光照图，是照射在地球表面形成的和的分布图。

在日照图中，一般用阴影部分表示，空白部分表示。

成因：因地球是一个的球体，任何时候太阳只能照亮地球的，因此地球上有和之分（“向日为，背日为”）。

二、重要性日照图类型多样，变化灵活，综合程度高，其中包含着地球上点的经纬度位置、相对方向、区时、日界线、正午太阳高度、昼夜长短变化、极昼极夜、季节和五带位置等地球运动的基础知识，能培养观察、分析、判断和推理等地理综合能力。

它是初、高中地理知识的结合点，集地理基础知识、地理科学思维和学科基本技能于一图中，因此成为高考命题的重要热点和重点。

三、分类1．日照图的分类1）根据投影（或观察角度）的不同，可分为地球图、地球图和图。

2）根据图形的形状，可分为图、图和其它形状的日照图（如图）。

3）根据图形反映的区域范围，可分为图（半球图）和图（如1/2图、1/3图、1/4图、1/6图、1/8图等）。

4）根据图形中昼夜分布的情况，可分为图、图和图（又分为昼夜图、昼夜图）。

5）根据图形表示的日期（或直射点的位置），可分为日期图（主要为图、图）和日期图。

6）根据光照图内容的详略程度，可分为图和图。

7）根据图形的种类及数量，可分为图和图。

组合图是将两种或两种以上的日照图融合，或将某种日照图与其它地理事物进行综合的日照图。

8）根据图形表示的形式，可分为日照图（以形式展示的立体图形，如图和图等）和日照图（以形式表示的图形，如日照图）。

9）其它类型的日照图（如图和图）。

2．不同类型日照图的特征1）侧视图这是最常见的一种日照图，是从上空观察得到的地球昼夜分布状况图。

在此类图中，一般北极在，南极在，中心点为，南、北半球各占，赤道和居中的经线为，其余的经线为，纬线显示为，两回归线和两极圈呈出现在图中。

浅谈日照图的解题技巧地理学习中日照图的判读一直是学生难以把握的问题，各种变化的日照图往往搞得学生无从下手，无所适从。

但不管怎样，日照图问题还是有规律可循的。

一．读懂日照图。

日照图的种类很多，从不同方位观察的日照图，其表现形式是不同的，解题时我们首先要判断是那一种形式的日照图，然后抓住晨昏线的不同位置以及发生极昼、极夜现象的区域进行判读。

一般来说，日照图的类型可分为：侧视图、俯视图、斜视图、变化图等几种，判断时要抓住各类图的主要特征进行分析。

1．侧视图。

这类图是从地球侧面观察的日照图。

观察者视线与太阳光线垂直，图中大圆代表经线圈，整个经线圈分为一半昼，一半夜，这是最常见的一种日照图。

判断时可以根据晨昏线与极圈相交的关系以及极昼、极夜现象发生的区域进行判断。

如图1，晨昏线与极圈相切，可以判断为冬至日或夏至日，又由于北极圈内发生了极昼，所以可以判断该图为夏至日（6月22日）的日照图；也可以抓住昼夜长短的分布情况进行判断。

如图2，全球昼夜平分，为每年的春、秋分（3月21日或9月23日）的日照图。

2．俯视图。

这类图是从极点上空向下观察的俯视图。

一般情况下大圆代表赤道，赤道上昼夜平分，内小圆一般为极圈（也有一些俯视图只画一部分，外圆可能是某一纬度的纬线圈，判断时主要看外圆是否是昼夜平分，若是昼夜平分， 则该外圆为赤道，若不平分，则只能是某一纬度的纬线圈－如图5）。

图3中南极圈内发生了极昼，为冬至日（12月22日）的日照图；图4中北半球所有纬线图5圈均昼夜平分，为春、秋分的日照图。

3．斜视图。

这类图观察者的视线是斜着的，所以这种日照图不很规则。

如图6，观察者观察到北半球的大部分，南半球的一小部分，这类图的分析主要看晨昏线与纬线圈相交的情况，由图中可以看出，晨昏线与北极圈相切且北极圈内发生了极昼现象，故可判断为夏至日（6月22日）的日照图；图7中晨昏线与经线重合，为春秋分时的日照图，但与图2比较，图2中观察者视线与太阳光线是垂直的，而图7中观察者视线与太阳光线之间的夹角小于90°，所以该图图示区域中不是一半昼一半夜。

高中地理：日照图判读技巧日照图主要的构成要素包括：一是点：太阳直射点、晨昏线与纬线相切的某点、晨昏线与赤道的交点等；二是线：经纬线、晨昏线、太阳光线、零点线、国际日期变更线等；三是面：夜半球和昼半球。

日照图有两种主要状态：一是静态图：反映地球某一特定时间世界各地的时间状况；二是动态图：包括由于地球自转而导致的地方时和日期的更替以及由于地球公转而导致的季节更替。

一、日照图上的信息1. 日照图上的时间信息：①地方时和区时：昼半球的中央经线为12时，夜半球的中央经线为24时（或0时）；晨线与赤道的交点为6时，昏线与赤道的交点为18时。

②日期：包括根据国际日期变更线（定线）、0点线或24点线（动线）判断“新的一天”与“旧的一天”，以及夏至、冬至、春分、秋分等特殊日期的判定。

③季节：可以根据太阳直射点的纬度、太阳高度角、昼夜长短情况、地球在公转轨道上的位置等判断该半球的季节。

2. 日照图上的空间信息：某些地理现象既有明显的时间性，又有明显的空间性，所以地理现象是地理时空问题的结合点。

地理时间计算与地理现象的联系，鲜明地体现了地理学科的综合性特征，因此也成为高考时空题中经常涉及的问题。

在高考地理复习中，应该从“时间”和“空间”两个方面把握各种地理现象，才能熟练地进行“时空转换”，真正提高复习效率。

如太阳直射点的南北移动、正午太阳高度角的空间分布与季节变化、昼夜长短的空间分布与季节变化等。

例1. 下图所示范围为昼半球，其中A点（78°N，12°E）位于我国新建的北极科考站黄河站附近，B点与A点处于同一经线圈上，此时正值北极科考的好季节，读图回答（1）~（2）题：（1）图示时刻北京时间为（）A. 7时12分B. 7时C. 19时12分D. 19时（2）下列关于此时现象的叙述，正确的是（）A. 太阳直射点将向北移B. 为长江流域早稻播种季节C. 地球公转速度变快D. 直布罗陀表层海水向西流解析：（1）本题的情境很简单，是通过日照图来考查具体的地理知识的，但本题没有空间立体图，给出的是平面图，所以我们首先要将立体的图分析出来（如下图）。

日照图的形式及判读要点一、 日照图的基本形式及其变式日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

按投影情况的不同可分为正侧视图、斜侧视图、极地俯视图和矩形投影图。

（一） 正侧视图：变换角度的常见形式见图1（①是地轴右倾66°34′时的正侧视图，②是把地轴画成不倾斜时的正侧视图，③是地轴左倾66°34′时的正侧视图）、昼夜范围情况变化的常见形式见图2（①是春、秋分日夜半球的正侧视图，②是春、秋分日昼夜半球不相等时的正侧视图，③是夏至日时显示昼夜半球不相等时的正侧视图）、选取局部的常见形式见图3（①为南北半球以某一经线为轴东西扭转的侧视复合图，②为沿某一经线圈切开南北翻转的侧视复合图。

）斜侧视图也可以看作是介于正侧视图与极地俯视图之间的过渡形式，常见形式见图4（①是北极附近的斜侧视图，②是南极附近的斜侧视图）（二） 极地俯视图的常见及其局部形式见图5（①为以北极为中心的北半球俯视图，②为以南极为中心的南半球局部地区俯视图，③为沿赤道切开南北翻转而成的极点俯视复合图，④为沿某一经线圈切开再扭转而成的极点俯视复合图）（四）矩形图的常见及其局部形式见图6（ ①为夏至日全球矩形日照图，②为冬至日东半球矩形日照图，③为夏至日地球局部地区日照图 ）二、 日照图的判读要点1．判断晨昏线。

晨昏线是昼半球和夜半球的分界线，它始终平分赤道，并总是和太阳光线垂直。

一方面可以根据地球自转方向来区分晨线和昏线。

在该线上找一点，随着地球的自转，若该点从夜半球进入昼半球是晨线，若该点从昼半球进入夜半球是昏线（读者可思考第一部分图中的晨线和昏线）。

在正侧视图上如太阳光线在右侧，则图中显示的是晨线，如太阳光线在左侧，则图中显示的是昏线，其他全球性光照示意图上都既有晨线又有昏线。

另一方面可以利用地方时判断晨线和昏线。

因为赤道全年昼夜等长，所以从地方时看，都是6点日出，18点日落。

若晨昏线与赤道交点的地方时为6点，则为晨线；若为18点，则为昏线。

阳光照射图类型及解题技巧
一、日照图的类型
(一)地球侧视图(二分日，二至日)
1、昼半球在纵切面上的投影
2、夜半球在纵切面上的投影
3、把昼半球、夜半球平分在纵切面的投影
4、4、昼半球、夜半球不等量切开在纵剖面上的投影
(二)、极地俯视图
1、北半球在赤道平面上的投影图
2、南半球在赤道平面上的投影图
3、南半球或北半球的一部分在赤道平面上的投影图
(三)、矩形投影图
1、全球图
2、半球图
3、局部图
二、日照图的解题技巧和步骤
1、确定南北极
(1)、通常上北下南；(2)、自转方向逆时针为北极，顺时针为南极；(3)、经度东经度自西向东逐渐增大。

2、确定太阳直射点位置
在平分昼半球的经线上
3、某地地方时
赤道与晨线的交点为6时，昏线与赤道的交点为18时，直射点所在的经线为12时，同一经线地方时相同，不同经线东加西减(1度4分钟)
4、确定季节
二分日晨昏线过极点，二至日晨昏线与极圈相切
5、确定昼夜长短
晨昏线将地球上的纬线分为昼弧和夜弧两部分，昼弧和夜弧的长短决定昼长和夜长。

弧度15度为1小时。

6、确定太阳出没时刻。

纬线与晨线的交点为日出时刻，纬线与昏线交点为日落时刻，同一纬线日出日落时刻相同。

7、确定正午太阳高度
直射点所在纬线正午太阳高度为90度，H=90度-该地地理纬度与太阳直射点纬度差。

8、晨昏线的判读
一是根据地球自转方向：顺着方向由夜到昼为晨线，由昼到夜为昏线。

二是根据昼夜半球判断：昼半球西为晨线东为昏线，夜半球西为昏线东为晨线。

地理日照图题型解析地理日照图题型解析日照图是自然地理中的难点，它有多种表现形式，常见的有侧视图和俯视图（极视图）两种。

日照图判读的基本方法如下：1．确定晨昏线（1）明晰图中线（圈）的含义及晨昏线的画法：侧视图：大圆为经线圈，横直径为赤道，晨昏线为直线，与太阳光线垂直且平分赤道，二分日过南北极点，二至日与南北极圈相切。

俯视图：中心为极点，外圆为赤道，半径为经线，晨昏线在二分日为过极点（圆心）的直线，与太阳光线横向，平分圆（与经线重合），二至日为弧线与南北极圈切线。

（2）确定晨线和昏线：顺着地球自转的方向，由昼进入夜的分界线为昏线，由夜进入昼的分界线为晨线。

2．确认南北半球或南北极①侧视图，通常是上北下南（特例除外）。

②从进动方向来看，逆时针进动为北半球，顺时针进动为南半球。

③从经度数排列上看，自转方向与东经度数由小到大（或西经度数由大到小）的排列方向相同。

3．季节或日期的确认①利用北半球的昼夜长短情况来判定：北半球昼长夜短或北极地区是极昼，则是北半球的夏半年；反之则为冬半年。

②利用太阳照射点的边线确认。

4.确定太阳直射点的地理坐标①太阳照射经线的确认：a.地方时12时的经线。

b.平分昼半球的经线（侧视图即为为大圆面向太阳光线的那一半）。

c.根据已知某经线的时间来计算。

d.四肢物体影长为零的地区所在的经线。

②直射纬线的确定：a.利用极昼、极夜的范围排序（晨昏线与经线重合，则为二分日，太阳照射赤道；晨昏线与经线切线，北极圈以内发生极昼，为北半球夏至日，太阳照射北回归线；北极圈以内发生极夜，为北半球冬至日，太阳照射南回归线）。

b.直立物体影长为零的地区所在的纬线。

c.利用晨昏线切线的纬度排序：照射纬度＝90°－切线纬度（北半球昼长则照射北半球）。

d.利用某地的正午太阳高度计算。

5.时间的确认①晨昏线与赤道的交点时间：晨线与赤道交点所在经线的地方时是6时，昏线与赤道交点所在经线的地方时是18时。

今天给大家罗列下日照分析图，主要有单点日照分析图、区域日照分析图、沿线日照分析图、等时线日照分析图、立面区域日照分析图、窗户日照多点、端点、满窗分析图、窗日照对比分析图、三维场地日照分析图、三维沿线分析图、日照圆锥面分析图、平面阴影分析图、空间阴影分析图等等！请看下面。
