射频基础知识

同轴开关基础知识

定义：同轴开关可通过电压或计算机编程自动控制，在微波电路中做切换用。

分类：按照实现方式可分为三类

同轴开关，又称电磁开关、射频开关、机电开关

PIN开关，又称电子开关

MEMS开关，又称微电子开关

同轴开关和PIN开关有什么不同？

同轴开关操作原理是供电实现机械动作，而PIN开关则不需要。

同轴开关实物较大，PIN开关可以做的很小

同轴开关开关时间慢，隔离度、插损、驻波性能好，耐受功率高

PIN开关开关时间快，隔离度、插损、驻波性能差，耐受功率低QualwaveIncmainproducts:

Amplifiers:9kHz-110GHz,Poweramplifiers,Lownoiseamplifiers

Cables/Assemblies:DC-110GHz,UltraLowLoss&PhaseStable

CoaxialAdapters:DC-110GHz,LowVSWR

FixedAttenuators:DC-67GHz,0.5W-500W

Terminations:DC-67GHz,0.5W-500W

CoaxialSwitches:DC-67GHz,SPDT-SP20T,DPDT,2P3T

DCBlocks:0.01-67GHz

Detectors:0.01-110GHz

Couplers:100KHz-67GHz,90°/180°HybridCouplers,DirectinalCouplers,DualDirectional

Couplers

PowerDividers/Combiners:DC-67GHz,2,3,4,6,8,16Ways

Circulators/Isolators:56MHz-40GHz,Octave&Multi-Octave

Filters:DC-67GHz,LowPassFilters,HighPassFilters,BandPassFilters,BandRejectFilters

 什么是RF？

答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？

答：EGSM RX: 925-960MHz, TX:880-915MHz；

CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高？

答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

 4. RF仿真软件在手机设计调试中的作用是什么？

答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么？

答：基本原则是使EMC最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？

答：ABB是Analog BaseBand，

DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能？二者有何区别？

答：其实MCU和DSP都是处理器，理论上没有太大的不同。但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么？

答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

课程名称

华为技术有限公司 版权所有 未经许可不得扩散 P-0

极低频 ELF (3Hz–30Hz) 极长波 100,000千米– 10,000千米 潜艇通讯或直接转换成声音。

超低频 SLF (30Hz–300Hz) 超长波 10,000千米– 1,000千米 直接转换成声音或交流输电系统（50-60赫兹)。

特低频 ULF (300Hz–3KHz) 特长波 1,000千米– 100千米 矿场通讯或直接转换成声音。

甚低频 VLF (3KHz–30KHz) 甚长波 100千米– 10千米 直接转换成声音、超声、地球物理学研究。

低频 LF (30KHz–300KHz) 长波 10千米– 1千米 国际广播。

中频 MF (300KHz–3MHz) 中波 1千米– 100米 调幅(AM)广播、海事及航空通讯。

高频 HF (3MHz–30MHz) 短波 100米– 10米 短波、民用电台。

甚高频 VHF (30MHz–300MHz) 米波 10米– 1米 调频(FM)广播、电视广播、航空通讯。

特高频 UHF (300MHz–3GHz) 分米波 1米– 100毫米 电视广播、无线电话通讯、无线网络、微波炉。

超高频 SHF (3GHz–30GHz) 厘米波 100毫米– 10毫米 无线网络、雷达、人造卫星接收。

极高频 EHF (30GHz–300GHz) 毫米波 10毫米– 1毫米 射电天文学、遥感、人体扫描安检仪。

300GHz以上 - 红外线、可见光、紫外线、射线等。 课程名称 P-1

华为技术有限公司 版权所有 未经许可不得扩散

构成数据的最小单位是比特，发射机采用某种方式发送0和1，以便在两地之间传输数据。交流或直流信号本身不具备传输数据的能力，不过如果信号发生哪怕是微小的波动或变化，发送端和接收端就可以将信号解析出来，从而成功地收发数据。转换后的信号可以区分0和1，一般将其称为载波信号。调整信号以产生载波信号的过程称为调制。

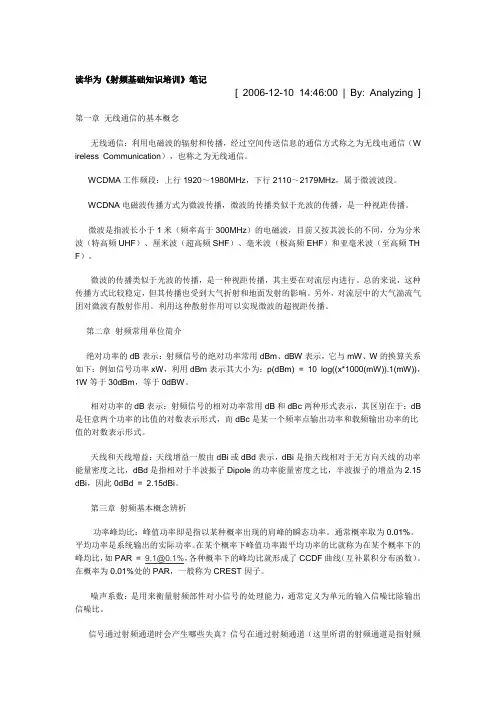

读华为《射频基础知识培训》笔记

[ 2006-12-10 14:46:00 | By: Analyzing ]

第一章 无线通信的基本概念

无线通信：利用电磁波的辐射和传播，经过空间传送信息的通信方式称之为无线电通信（Wireless Communication），也称之为无线通信。

WCDMA工作频段：上行1920～1980MHz，下行2110～2179MHz，属于微波波段。

WCDNA电磁波传播方式为微波传播，微波的传播类似于光波的传播，是一种视距传播。

微波是指波长小于1米（频率高于300MHz）的电磁波，目前又按其波长的不同，分为分米波（特高频UHF）、厘米波（超高频SHF）、毫米波（极高频EHF）和亚毫米波（至高频THF）。

微波的传播类似于光波的传播，是一种视距传播，其主要在对流层内进行。总的来说，这种传播方式比较稳定，但其传播也受到大气折射和地面发射的影响。另外，对流层中的大气湍流气团对微波有散射作用。利用这种散射作用可以实现微波的超视距传播。

第二章 射频常用单位简介

绝对功率的dB表示：射频信号的绝对功率常用dBm、dBW表示，它与mW、W的换算关系如下：例如信号功率xW，利用dBm表示其大小为：p(dBm) = 10 log((x*1000(mW)).1(mW))，1W等于30dBm，等于0dBW。

相对功率的dB表示：射频信号的相对功率常用dB和dBc两种形式表示，其区别在于：dB是任意两个功率的比值的对数表示形式，而dBc是某一个频率点输出功率和载频输出功率的比值的对数表示形式。

天线和天线增益：天线增益一般由dBi或dBd表示，dBi是指天线相对于无方向天线的功率能量密度之比，dBd是指相对于半波振子Dipole的功率能量密度之比，半波振子的增益为2.15dBi，因此0dBd = 2.15dBi。
