燃气轮机发电机组原理
一、燃气轮机发电机组的概述
燃气轮机发电机组是一种高效、可靠、灵活性强的发电设备，它由燃气轮机和发电机两部分组成。其中，燃气轮机是利用高温高压燃气驱动涡轮转动，进而带动发电机转子旋转产生电能的设备。该设备具有启动快速、响应迅速、效率高等特点，广泛应用于航空、航天、军事、工业和民用领域。
二、燃气轮机发电机组的工作原理
1. 燃气轮机部分
(1) 空气进口：空气通过进口管道经过滤清器进入压缩室。
(2) 压缩室：空气在压缩室中被压缩至高温高压状态。
(3) 燃料喷射：燃料通过喷油嘴喷入压缩室中与空气混合并点火，产生高温高压的燃气。
(4) 涡轮驱动：高温高压的燃气通过涡轮驱动涡轮转子旋转，同时也带动了发电机转子的旋转。
(5) 排气：燃气在涡轮旋转后被排出燃气轮机。
2. 发电机部分
(1) 旋转磁场：发电机通过交流电源产生旋转磁场，使得发电机内的定子和转子之间产生感应电势。 (2) 感应电势：感应电势使得定子上的线圈中产生了交变的电流，从而产生了交流电能。
(3) 输出电能：输出的交流电能经过变压器调节后输出到外部供电系统中。
三、燃气轮机发电机组的特点
1. 高效：燃气轮机具有高效率和高功率密度，可以在较小体积内提供大量的功率输出。
2. 快速启动：相比于其他类型的发电设备，燃气轮机启动快速，响应迅速。
3. 灵活性强：燃气轮机可以根据负载需求进行调整，实现灵活性强的功率输出。
4. 维护成本低：由于其结构简单、零部件少、维护周期长等特点，维护成本较低。
四、燃气轮机发电机组的应用
1. 工业领域：燃气轮机发电机组广泛应用于工业生产领域，如钢铁、化工、纺织等行业。
2. 民用领域：燃气轮机发电机组也被应用于民用领域，如商场、医院、学校等场所的备用电源。
3. 航空航天领域：燃气轮机发电机组被广泛应用于航空航天领域，如飞机和火箭的动力系统。
五、燃气轮机发电机组的未来展望

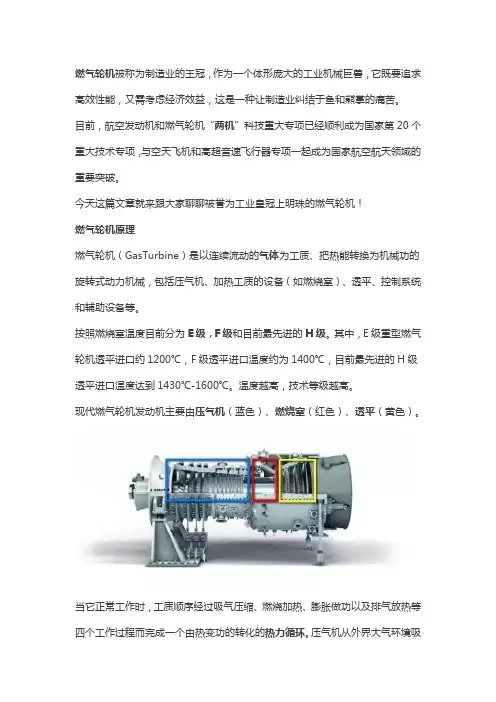

燃气轮机被称为制造业的王冠，作为一个体形庞大的工业机械巨兽，它既要追求高效性能，又需考虑经济效益，这是一种让制造业纠结于鱼和熊掌的痛苦。
目前，航空发动机和燃气轮机“两机”科技重大专项已经顺利成为国家第20个重大技术专项，与空天飞机和高超音速飞行器专项一起成为国家航空航天领域的重要突破。
今天这篇文章就来跟大家聊聊被誉为工业皇冠上明珠的燃气轮机！
燃气轮机原理
燃气轮机（GasTurbine）是以连续流动的气体为工质、把热能转换为机械功的旋转式动力机械，包括压气机、加热工质的设备（如燃烧室）、透平、控制系统和辅助设备等。
按照燃烧室温度目前分为E级，F级和目前最先进的H级。其中，E级重型燃气轮机透平进口约1200℃，F级透平进口温度约为1400℃，目前最先进的H级透平进口温度达到1430℃-1600℃。温度越高，技术等级越高。
现代燃气轮机发动机主要由压气机（蓝色）、燃烧室（红色）、透平（黄色）。
当它正常工作时，工质顺序经过吸气压缩、燃烧加热、膨胀做功以及排气放热等四个工作过程而完成一个由热变功的转化的热力循环。压气机从外界大气环境吸入空气、并逐级压缩（空气的温度与压力也将逐级升高）；压缩空气被送到燃烧室与喷入的燃料混合燃烧产生高温高压的燃气；然后再进入透平膨胀做功；最后是工质放热过程，透平排气可直接排到大气、自然放热给外界环境，也可通过各种换热设备放热以回收利用部分余热。在连续重复完成上述的循环过程的同时，发动机也就把燃料的化学能连续地部分转化为有用功。
燃气轮机属热机，空气是工作介质，空气中的氧气是助燃剂，燃料燃烧使空气膨胀做功，也就是燃料的化学能转变成机械能。下图是一台燃气轮机原理模型剖面，通过它来了解燃气轮机的工作原理。从外观看燃气轮机模型：整个外壳是个大气缸，在前端是空气进入口；在中部有燃料入口，在后端是排气口（燃气出口）。
燃气轮机主要由压气机、燃烧室、涡轮三大部分组成，左边部分是压气机，有进气口，左边四排叶片构成压气机的四个叶轮，把进入的空气压缩为高压空气；中间部分是燃烧器段（燃烧室），内有燃烧器，把燃料与空气混合进行燃烧；右边是涡轮（透平），是空气膨胀做功的部件；右侧是燃气排出口。

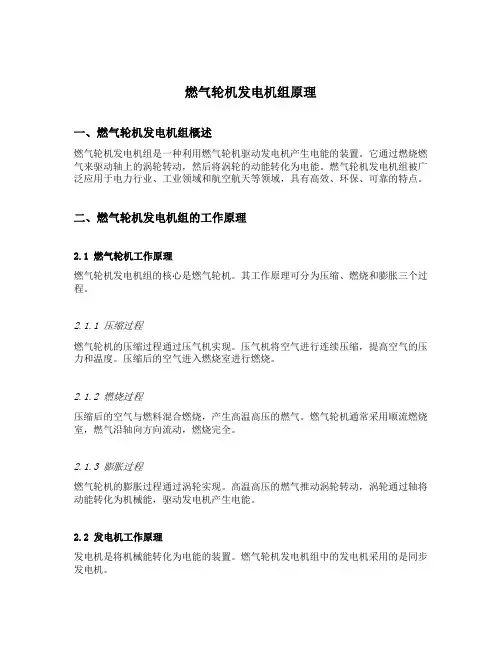

燃气轮机发电机组原理
一、燃气轮机发电机组概述
燃气轮机发电机组是一种利用燃气轮机驱动发电机产生电能的装置。它通过燃烧燃气来驱动轴上的涡轮转动，然后将涡轮的动能转化为电能。燃气轮机发电机组被广泛应用于电力行业、工业领域和航空航天等领域，具有高效、环保、可靠的特点。
二、燃气轮机发电机组的工作原理
2.1 燃气轮机工作原理
燃气轮机发电机组的核心是燃气轮机。其工作原理可分为压缩、燃烧和膨胀三个过程。
2.1.1 压缩过程
燃气轮机的压缩过程通过压气机实现。压气机将空气进行连续压缩，提高空气的压力和温度。压缩后的空气进入燃烧室进行燃烧。
2.1.2 燃烧过程
压缩后的空气与燃料混合燃烧，产生高温高压的燃气。燃气轮机通常采用顺流燃烧室，燃气沿轴向方向流动，燃烧完全。
2.1.3 膨胀过程
燃气轮机的膨胀过程通过涡轮实现。高温高压的燃气推动涡轮转动，涡轮通过轴将动能转化为机械能，驱动发电机产生电能。
2.2 发电机工作原理
发电机是将机械能转化为电能的装置。燃气轮机发电机组中的发电机采用的是同步发电机。 2.2.1 磁场产生
发电机通过电势差产生磁场。磁场产生的方式主要有直流磁场和交流磁场两种。在燃气轮机发电机组中，通常采用励磁电磁铁产生直流磁场。
2.2.2 电能转化
机械能通过转子转动带动磁场旋转，磁场切割导线产生感应电动势。感应电动势经过三相绕组和定子铁心的作用，输出交流电能。
2.2.3 电能调节
发电机输出的电能需要通过调节器进行稳定和调节。调节器根据负载的变化，调节发电机的励磁电流，使输出电能的电压和频率保持稳定。
三、燃气轮机发电机组的优缺点
3.1 优点
• 高效：燃气轮机发电机组的总体效率可以达到40%以上，远高于传统的汽轮机发电机组。
• 环保：燃气轮机燃烧燃料时产生的废气中含有少量的NOx和CO2等污染物，排放量较低。
• 快速启动：燃气轮机发电机组启动和停机时间短，可以快速响应电网负荷的变化。

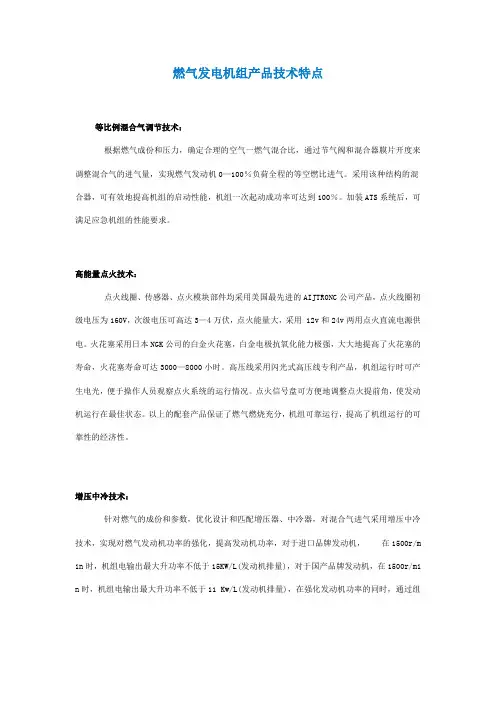

燃气发电机组产品技术特点
等比例混合气调节技术：
根据燃气成份和压力，确定合理的空气一燃气混合比，通过节气阀和混合器膜片开度来调整混合气的进气量，实现燃气发动机0—100％负荷全程的等空燃比进气。采用该种结构的混合器，可有效地提高机组的启动性能，机组一次起动成功率可达到100％。加装ATS系统后，可满足应急机组的性能要求。
高能量点火技术：
点火线圈、传感器、点火模块部件均采用美国最先进的AIJTR0NC公司产品，点火线圈初级电压为160V，次级电压可高达3—4万伏，点火能量大，采用 12v和24v两用点火直流电源供电。火花塞采用日本NGK公司的白金火花塞，白金电极抗氧化能力极强，大大地提高了火花塞的寿命，火花塞寿命可达3000—8000小时。高压线采用闪光式高压线专利产品，机组运行时可产生电光，便于操作人员观察点火系统的运行情况。点火信号盘可方便地调整点火提前角，使发动机运行在最佳状态。以上的配套产品保证了燃气燃烧充分，机组可靠运行，提高了机组运行的可靠性的经济性。
增压中冷技术：
针对燃气的成份和参数，优化设计和匹配增压器、中冷器，对混合气进气采用增压中冷技术，实现对燃气发动机功率的强化，提高发动机功率，对于进口品牌发动机， 在1500r/min时，机组电输出最大升功率不低于15KW/L(发动机排量)，对于国产品牌发动机，在1500r/min时，机组电输出最大升功率不低于11 Kw/L(发动机排量)，在强化发动机功率的同时，通过组织合理的燃烧系统，实现降低发动机热负荷，同时改善发动机排放，提高燃气机组的动力性、经济性和排放指标。
数字式电子调速技术：
选用世界上最先进的德国或美国数字式电调系统，可达到精确的速度控制，瞬态调速率可小于0.2％，可作为精密电源使用。该系统除具有高稳定性和反应速度快等优点外，还适合单台或多台机组的并机或并网运行，在多台机组并机或并网运行时，可实现负荷自动合理分配，可有效地避免各机组负荷的不合理分担，减少负荷对发电机组的冲击，提高了机组的寿命。
