乙醛工艺流程乙醛，又称醋醛，是一种重要的有机化工产品，广泛应用于医药、农药、染料、香料等行业。
乙醛的生产工艺流程是一个复杂而精细的过程，需要严格控制各个环节，以确保产品质量和生产效率。
本文将介绍乙醛的生产工艺流程及相关注意事项。
一、原料准备。
乙醛的生产主要原料是乙烯和氧气。
首先，乙烯与空气经过催化剂的作用进行氧化反应，生成乙醛和二氧化碳。
因此，原料的纯度和供应稳定性对乙醛生产至关重要。
此外，还需要准备催化剂、溶剂等辅助原料。
二、氧化反应。
乙醛的生产过程主要是乙烯的氧化反应。
在反应釜中，乙烯与氧气在催化剂的作用下发生氧化反应，生成乙醛和二氧化碳。
这个反应过程需要严格控制温度、压力、反应时间等参数，以确保反应的高效进行和产品的质量稳定。
三、分离提纯。
乙醛和二氧化碳混合物需要进行分离提纯。
首先，通过冷凝器冷却混合气体，使乙醛液态化，然后通过分馏等方法分离出乙醛。
在这个过程中，需要注意控制温度和压力，以确保产品的纯度和产率。
四、废气处理。
乙醛生产过程中会产生大量的废气，其中含有二氧化碳、未反应的乙烯等有害物质。
这些废气需要经过处理设备，如吸收塔、脱硫装置等，去除有害物质后排放，以保护环境和人员健康。
五、产品储存。
生产出的乙醛需要进行储存，通常采用密封罐或钢桶等容器进行储存。
在储存过程中，需要注意防止产品受潮、受热、受污染等情况，以确保产品质量。
六、安全生产。
乙醛生产过程中存在一定的安全风险，如乙烯的燃爆性、乙醛的毒性等。
因此，需要严格遵守安全操作规程，加强设备检修和维护，做好防火防爆、防毒防毒等工作，确保生产安全。
七、质量控制。
乙醛是一种重要的化工产品，其质量直接影响到下游产品的质量和市场竞争力。
因此，在生产过程中需要建立严格的质量控制体系，对原料、中间品和成品进行全面监控和检验，确保产品符合质量标准。
八、环保节能。
乙醛生产过程中需要耗费大量的能源和资源，同时也会产生大量的废水、废气和固体废弃物。
因此，需要加强节能减排工作，采用先进的生产技术和设备，实施循环经济，减少对环境的影响。
编号：No.23课题：乙烯液相氧化法生产乙醛授课内容：●乙烯氧化法生产乙醛反应原理●乙烯氧化法生产乙醛工艺流程知识目标：●了解乙醛物理及化学性质、用途、生产方法●掌握乙烯氧化法生产乙醛反应原理●掌握乙烯氧化法生产乙醛工艺流程能力目标：●分析影响反应过程的主要因素●分析和判断主副反应程度对反应产物分布的影响思考与练习：●乙烯氧化法生产乙醛反应催化剂组成和特点●影响乙烯氧化法生产乙醛反应过程的主要因素●乙烯氧化法生产乙醛工艺流程的构成此法技术成熟，并可得到纯度高、产率高的乙醛，但是当所用乙炔来自电石时，则需消耗大量的电力，同时它所使用的催化剂中含有硫酸，催化剂再生时需用硝酸，设备的腐蚀严重。
催化剂中还含有汞，在生产过程中易挥发，严重影响工人的身体健康。
所以此法逐步被淘汰。
图6-4 以乙醛为基础的合成由于石油和天然气制乙炔技术得到了很大的发展，目前乙炔水合法仍是重要的一种工业生产路线。
为了避免汞催化剂的毒害和设备的腐蚀，已经对非汞催化剂进行了许多研究，出现了乙炔气相水合工艺，即乙炔气在非汞型的固体催化剂上用水蒸汽进行直接水合。
研究用过的催化剂很多，主要是磷酸盐，如：磷酸镉钙和磷酸铜钙，并已实现了工业化。
（2）乙醇氧化或脱氢法乙醇氧化法是用银或铜作催化剂，在550℃左右的温度下进行反应，反应式为：02→CH3CHO + H2O + 173KJ/molCH3CH20H + 12此法生产乙醛的转化率为35％左右，产率达90～95％，在此反应中易生成一些深度的氧化产物而消耗一部分乙醇。
乙醇脱氢法是以铜或以铬活化的铜作催化剂，在260～290℃的温度下进行反应，反应CH3CH2OH →CH3CHO + H2 - 69KJ/mol由于反应温度较低，不易生成深度氧化物，所生成的乙醛也不易分解，并副产高纯度氢气，因而，用脱氢法比用氧化法更为优越。
工业上也有将氧化法和脱氢法结合起来的工艺，即只提供不足量的空气作氧化剂，氧化反应释放的热量正好为脱氢反应所吸收，解决了热量的供应和消散问题。

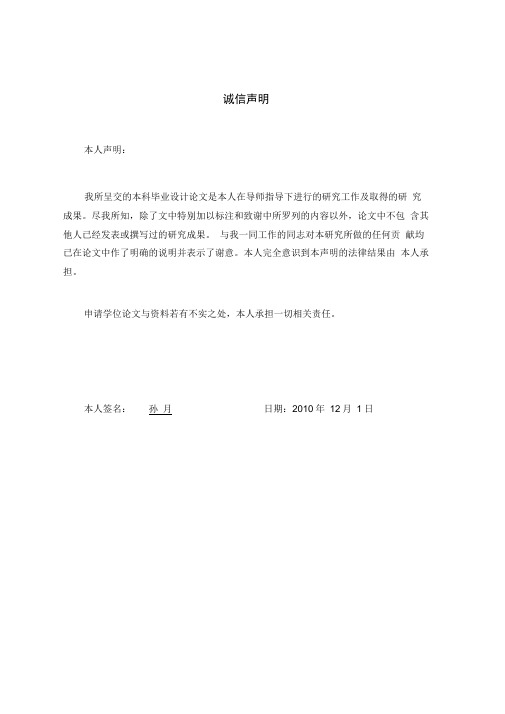

诚信声明本人声明：我所呈交的本科毕业设计论文是本人在导师指导下进行的研究工作及取得的研究成果。
尽我所知，除了文中特别加以标注和致谢中所罗列的内容以外，论文中不包含其他人已经发表或撰写过的研究成果。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
本人完全意识到本声明的法律结果由本人承担。
申请学位论文与资料若有不实之处，本人承担一切相关责任。
本人签名：孙月日期：2010年12月1日毕业设计（论文）任务书设计（论文）题目：年产7.6万吨乙醛装置工艺设计学院：吉林工业职业技术学院专业: 石油化工生产技术班级: 3082班学生：孙月_________________ 指导教师：肖鹏1 •设计（论文）的主要任务及目标①设计年产7.6万吨乙醛装置工艺设计②设计条件：年生产天数310天，一天工作时间24小时温度：130 C 压力：0.3Mpa产品中乙醛含量：》99.9%水含量：＜0.06%硫酸含量：＜0.02%巴豆醛含量：＜0.02%主反应转化率：97.92%③提交技术文件设计说明书、设计计算书一份工艺流程图一份平面管道布置图一份设备布置图一份2 .设计（论文）的基本要求和内容①设计要求[1] 设计说明书的编号必须程序清晰，步骤完整，取数有据，结果准确，并做到设计通顺，字迹工整。
[2] 绘图应该满足化工制图的要求，并符合《机械制图》的标准[3] 设计应该以现有的生产装置的可行操作参数为基础，努力提高经济效益。
[4] 对个设备设计计算列表汇总②设计内容[1] 工艺计算：生产路线的选择和工艺流程的设计；总物料衡算；总热量衡算；反应器主要工艺尺寸的计算[2] 设备设计反应器的机械强度及有关参数的确定；辅助设备的选择及确定3 .主要参考文献[1] 魏文德•有机化工原料大全,第1版.北京:化学工业出版社.1989 :287〜289[2] 侯芙生.炼油工程师手册，第1版.北京:石油工业出版社.1995 : 163〜164[3] 韩秀山.吉化电石厂乙醛装置主要技术指标居国际先进水平.四川化工与蚀控制.2005:57[4] 黄璐，王保国.化工设计，第1版.北京:化学工业出版社.2001 : 284〜292[5] 陈敏恒，从德滋，方图南，等.化工原理.北京：化学工业出版社.1999 :94 〜106[6] 刘家祺.分离过程.北京：化学工业出版社.2002:56〜59[7] 罗传义，时景荣.试验设计与数据处理，第1版.2002:1〜16[8] 贾绍义，柴诚敬.化工原理课程设计，第1版.天津:天津大学出版社.2002:134 〜159[9] 卢焕章.石油化工设计手册,第1版.北京：化学工业出版社.1982:9〜36[10] 陈新志，蔡振云，胡望明.化工热力学.北京：化学工业出版社.2001 : 109〜117年产7.6 万吨乙醛装置工艺设计摘要乙醛是一种重要的烃类衍生物，在工业生产中有重要运用。
乙醛生产工艺流程
概述
本文档旨在介绍乙醛的生产工艺流程，包括原料准备、反应步骤、分离纯化和产品制备等关键步骤。
原料准备
乙醛的主要原料是乙烯，其它辅助原料包括氧气和过氧化物催
化剂。
这些原料需要通过供应商采购，并按照规定的质量要求进行
贮存和处理。
反应步骤
乙烯氧化法是乙醛生产的常用工艺。
具体的反应步骤如下：
1. 将乙烯和氧气通过催化剂床进行氧化反应，生成乙醛和水。
2. 控制反应温度、压力和催化剂浓度，以确保反应的高效进行。
3. 收集反应产物，并将其送入分离纯化步骤。
分离纯化
为了获取高纯度的乙醛产品，需进行分离纯化步骤。
具体操作
如下：
1. 将反应产物通过蒸馏塔进行蒸馏，以分离乙醛和未反应的乙烯。
2. 通过凝聚器冷凝乙醛蒸汽，收集液体乙醛。
3. 对收集到的液体乙醛进行进一步的净化和处理，以去除干扰
物质。
产品制备
经过分离纯化步骤后，乙醛产品可以进行进一步的制备和包装。
具体步骤如下：
1. 通过过滤和蒸馏等工艺步骤，对乙醛产品进行提纯。
2. 进一步测试和检验乙醛产品的质量，确保符合标准要求。
3. 将乙醛产品进行包装，标注必要的信息，并储存于适当的中。
结论
本文档介绍了乙醛的生产工艺流程，包括原料准备、反应步骤、分离纯化和产品制备等关键步骤。
通过遵循正确的工艺流程和质量
要求，可以生产出高质量的乙醛产品。
编号：No.23课题：乙烯液相氧化法生产乙醛授课内容：●乙烯氧化法生产乙醛反应原理●乙烯氧化法生产乙醛工艺流程知识目标：●了解乙醛物理及化学性质、用途、生产方法●掌握乙烯氧化法生产乙醛反应原理●掌握乙烯氧化法生产乙醛工艺流程能力目标：●分析影响反应过程的主要因素●分析和判断主副反应程度对反应产物分布的影响思考与练习：●乙烯氧化法生产乙醛反应催化剂组成和特点●影响乙烯氧化法生产乙醛反应过程的主要因素●乙烯氧化法生产乙醛工艺流程的构成授课班级：授课时间：年月日第二节乙烯液相氧化法生产乙醛图6-4 以乙醛为基础的合成由于石油和天然气制乙炔技术得到了很大的发展，目前乙炔水合法仍是重要的一种工业生产路线。
为了避免汞催化剂的毒害和设备的腐蚀，已经对非汞催化剂进行了许多研究，出现了乙炔气相水合工艺，即乙炔气在非汞型的固体催化剂上用水蒸汽进行直接水合。
研究用过的催化剂很多，主要是磷酸盐，如：磷酸镉钙和磷酸铜钙，并已实现了工业化。
（2）乙醇氧化或脱氢法乙醇氧化法是用银或铜作催化剂，在550℃左右的温度下进行反应，反应式为：CH3CH20H + 1202→ CH3CHO + H2O + 173KJ/mol此法生产乙醛的转化率为35％左右，产率达90～95％，在此反应中易生成一些深度的氧化产物而消耗一部分乙醇。
乙醇脱氢法是以铜或以铬活化的铜作催化剂，在260～290℃的温度下进行反应，反应式为：CH3CH2OH → CH3CHO + H2 - 69KJ/mol由于反应温度较低，不易生成深度氧化物，所生成的乙醛也不易分解，并副产高纯度氢气，因而，用脱氢法比用氧化法更为优越。
工业上也有将氧化法和脱氢法结合起来的工艺，即只提供不足量的空气作氧化剂，氧化反应释放的热量正好为脱氢反应所吸收，解决了热量的供应和消散问题。
用乙醇为原料来生产乙醛，还需注意原料乙醇的来源，如乙醇由粮食发酵而得，显然是不合理的；如果由乙烯水合而得，就比较经济合理。

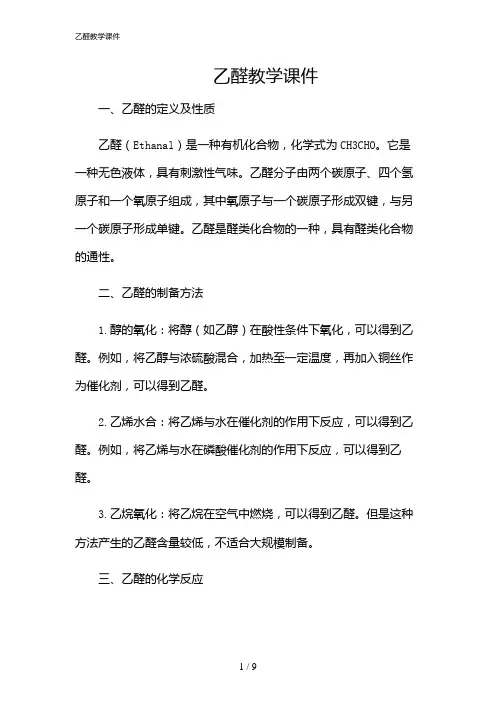

乙醛教学课件一、乙醛的定义及性质乙醛（Ethanal）是一种有机化合物，化学式为CH3CHO。
它是一种无色液体，具有刺激性气味。
乙醛分子由两个碳原子、四个氢原子和一个氧原子组成，其中氧原子与一个碳原子形成双键，与另一个碳原子形成单键。
乙醛是醛类化合物的一种，具有醛类化合物的通性。
二、乙醛的制备方法1.醇的氧化：将醇（如乙醇）在酸性条件下氧化，可以得到乙醛。
例如，将乙醇与浓硫酸混合，加热至一定温度，再加入铜丝作为催化剂，可以得到乙醛。
2.乙烯水合：将乙烯与水在催化剂的作用下反应，可以得到乙醛。
例如，将乙烯与水在磷酸催化剂的作用下反应，可以得到乙醛。
3.乙烷氧化：将乙烷在空气中燃烧，可以得到乙醛。
但是这种方法产生的乙醛含量较低，不适合大规模制备。
三、乙醛的化学反应乙醛是一种具有活泼化学性质的有机化合物，可以发生多种化学反应，如氧化、还原、加成、缩合等。
1.氧化反应：乙醛可以被氧化剂氧化为乙酸。
例如，将乙醛与酸性高锰酸钾溶液反应，可以得到乙酸。
2.还原反应：乙醛可以被还原剂还原为乙醇。
例如，将乙醛与氢气在催化剂的作用下反应，可以得到乙醇。
3.加成反应：乙醛可以与其他分子发生加成反应。
例如，将乙醛与氢气在催化剂的作用下反应，可以得到1-丙醇。
4.缩合反应：乙醛可以与其他分子发生缩合反应。
例如，将乙醛与苯甲醛在酸性条件下反应，可以得到苯甲酸。
四、乙醛的应用乙醛是一种重要的有机化工原料，广泛应用于化工、医药、农药、香料等行业。
1.化工领域：乙醛可以用于生产醋酸、醋酸乙烯、醋酸纤维等化学品。
2.医药领域：乙醛可以用于生产抗生素、维生素等药物。
3.农药领域：乙醛可以用于生产农药中间体，如乙醛肟、乙醛酰胺等。
4.香料领域：乙醛可以用于生产香料，如香草醛、橙花醛等。
五、乙醛的安全与环保1.避免直接接触乙醛，应佩戴防护手套、防护眼镜等个人防护装备。
2.在通风良好的环境中使用乙醛，避免吸入乙醛蒸气。
3.乙醛应储存于阴凉、通风、干燥的地方，远离火源和热源。
乙醛生产制备工艺流程1.原料制备：乙醛的制备原料主要是乙烯、空气和水。
乙烯通过石油炼制或天然气液化等方式得到，首先需要进行净化处理，以去除其中的杂质。
空气则需要通过液化和净化，除去其中的水分和其他杂质。
2.反应装置：乙醛的生产通常采用氧化法，在反应装置中进行。
反应装置主要由反应器、催化剂床层、冷却器和分离器等组成。
反应器通常是垂直圆筒形，内壁涂有金属催化剂。
催化剂床层位于反应器内的底部，用于增加反应效率。
冷却器主要用于控制反应温度，保持反应器内温度的适宜范围。
分离器则用于分离反应产物中的乙醛和其他副产物。
3.反应条件：乙醛的合成反应是在高温高压下进行的，主要反应为乙烯与氧气的氧化反应。
反应温度通常在250-350°C之间，反应压力在0.5-3.0MPa之间。
此外，反应过程中通常添加适量的催化剂，如金属氧化物或有机盐。
4.分离纯化：经过反应后，反应产物中含有大量的乙醇、醋酸、水和其他杂质。
分离纯化的目的是将其中的乙醛提取出来，同时去除其他不需要的物质。
分离纯化过程通常包括升华、蒸馏和精制等步骤。
首先，通过升华将一部分乙醛与其它杂质分离，然后再通过蒸馏将乙醛纯化。
最后，通过精制过程去除任何剩余的杂质，以确保乙醛的纯度。
5.产品储存：最后，乙醛通过冷却器冷却并收集，然后储存于特殊的容器中。
储存时需要注意保持储存环境的稳定性，以防止乙醛的变质和降解。
总结起来，乙醛的生产制备工艺流程包括原料制备、反应装置、反应条件、分离纯化和产品储存等五个主要步骤。
每个步骤都有其特殊要求和操作细节，需要严格控制条件和注意安全环保，以确保乙醛的高纯度和优质产量。
乙醛工艺流程乙醛，化学式为CH3CHO，是一种重要的有机化合物，广泛应用于化工、医药和农药等领域。
乙醛的生产工艺流程通常包括乙烯氧化和乙醇氧化两种方法。
在本文中，我们将重点介绍乙烯氧化法生产乙醛的工艺流程。
乙烯氧化法是目前生产乙醛的主要工艺之一。
其基本原理是将乙烯与氧气在催化剂的作用下进行氧化反应，生成乙醛。
整个工艺流程包括原料准备、反应装置、分离提纯和废气处理四个主要部分。
首先是原料准备。
乙烯氧化法生产乙醛的原料主要包括乙烯和氧气。
乙烯是一种常见的烃类化合物，可通过石油裂解或乙烷脱氢等方法获得。
氧气则是空气中的主要成分，通常通过空分设备进行分离提纯。
接下来是反应装置。
乙烯氧化反应通常在催化剂的存在下进行。
常用的催化剂包括氧化银、氯化汞和氯化铝等。
反应装置通常采用固定床反应器或流化床反应器，通过控制温度、压力和反应物比例等条件，使乙烯与氧气在催化剂的作用下发生氧化反应，生成乙醛。
然后是分离提纯。
乙醛与反应产物中的其他组分（如二氧化碳、水等）需要进行分离提纯。
通常采用蒸馏、结晶、吸附等方法进行分离，得到纯度较高的乙醛产品。
最后是废气处理。
乙烯氧化反应产生的废气中含有一定量的二氧化碳、一氧化碳和氮氧化物等有害气体，需要进行处理。
常用的废气处理方法包括吸收、催化氧化和焚烧等，将有害气体转化为无害物质，达到环保要求。
总的来说，乙烯氧化法生产乙醛的工艺流程包括原料准备、反应装置、分离提纯和废气处理四个主要部分。
通过合理控制反应条件和采用适当的分离提纯技术，可以获得高纯度的乙醛产品。
同时，加强废气处理，减少对环境的影响，是乙醛生产过程中需要重点关注的环保问题。
乙醛工艺流程
《乙醛工艺流程》
乙醛，化学名称为乙醛，是一种无色可燃的液体，在工业上被广泛用作溶剂和化工原料。
乙醛的工艺生产流程经过多道工序，需要严格的控制和技术实施。
下面，将介绍乙醛的工艺生产流程。
1. 原料准备
首先，乙醛的工艺生产需要充分准备原料，通常以甲醇和一氧化碳为原料，通过催化剂的反应来合成乙醛。
因此，生产前需要对原材料进行严格的筛选和储备，确保原料的质量和供应充足。
2. 合成反应
乙醛的合成反应是将甲醇和一氧化碳在合成塔中通过催化剂的作用进行反应，生成乙醛。
这个过程需要高温高压的条件，并且需要对反应温度、压力、反应时间等参数进行严格控制，确保产物的纯度和产率。
3. 分离纯化
合成产物中除了乙醛外，还会有一些杂质和副产物存在，因此需要进行分离纯化。
通常采用蒸馏、结晶、萃取等工艺来将乙醛从其他组分中分离出来，并进行精馏纯化，以获得高纯度的乙醛产品。
4. 储存包装
最后，经过分离纯化的乙醛产品需要进行储存和包装。
在储存过程中，需要注意防止水分和杂质的污染，以保证产品的质量稳定。
同时，需要对成品进行包装，通常采用特殊的容器来存放乙醛，防止其挥发和泄漏。
总的来说，乙醛的工艺生产过程需要经过严格的控制和实施，确保产品的质量和安全。
只有合理设计生产流程，并对关键参数进行严格控制，才能实现乙醛的工艺生产。
乙醛生产工艺技术制备原理:通过控制乙醇的氧化可以获得乙醛。
目前最重要的乙醛合成法是Wacker法。
利用PdCl2、CuCl2作催化剂，使空气和乙烯与水反应生成乙醛。
生产方法:瓦克法（Wacker process），又称Hoechst-Wacker法，最早是指乙烯在含有四氯钯酸盐催化剂的水中，被空气中的氧气氧化为乙醛的反应。
[1][2][3][4][5][6]这是第一个工业化的有机金属（有机钯）反应，亦是均相催化和配位催化中很重要的一个反应，在1960年代后发展很快，在石油化工发达的国家已大幅取代了乙炔水合法，用于从烯烃制取醛、酮类。
反应中的钯配合物与烯烃配合物蔡氏盐类似，不过后者是一个异相催化剂。
此反应形式上与氢甲酰化反应类似，都是工业上用于醛类的反应。
但两者不同的是，氢甲酰化所用的是铑基催化剂，而且氢甲酰化是一个增碳过程。
还有一种方法，就是在汞盐（如HgSO4）的催化下，乙炔和水化合，生成乙醛。
这种方法生产的乙醛纯度高，但操作人员容易发生汞中毒。
现在科学家们正在研究用非汞催化剂，并已取得初步成效。
2003年的全球乙醛产量约106吨/年，[6]而主要的生产方法为Wacker过程，即通过氧化乙烯制备：2 CH2=CH2 + O2 → 2 CH3CHO除此法之外，还可以通过在汞盐的催化下水解乙炔形成烯醇异构化得到乙醛。
在Wacker过程发明之前，该合成方法也作为主要的生产工艺[7] 乙醛还可小规模的通过乙醇的脱氢反应和氧化反应进行制备。
有些乙醛还可通过一氧化碳的氢化加成得到，但是该法无法用于商用生产。
这一反应很容易发生，将乙烯和空气通入含有铜盐的氯化钯(Ⅱ)-盐酸水中，乙烯几乎全部转化为乙醛。
而氯化钯则被还原为钯，在氯化铜的作用下得到再生。
氯化铜被还原生成的氯化亚铜又可被空气、纯氧或其他氧化剂再氧化为二价铜。
这一过程形式上可以表示为：工艺流程：乙烯均相络合催化氧化制乙醛以PdCl2-CuCl2为催化剂在水溶液中对烯烃进行氧化,生成相应的醛或酮的方法称为瓦克(Wacker)法。
