无刷双馈电机控制技术✧无刷双馈电机的运行原理✧绕线式转子无刷双馈电机的数学模型✧绕线式转子无刷双馈电机控制系统分析1 无刷双馈电机的运行原理1.1 工作原理无刷双馈电机与两台极联的感应电机的原理相同。
两台电机级联是将两台绕线式电机的轴相连，转子绕组反相序连接。
级联电机系统从第一台电机的定子侧输入电功率，通过转子传递给第二台电机的转子绕组侧，第二台电机的定子绕组外接电阻短接。
省去了滑环，系统通过改变外接电阻大小就可以改变电机的转速。

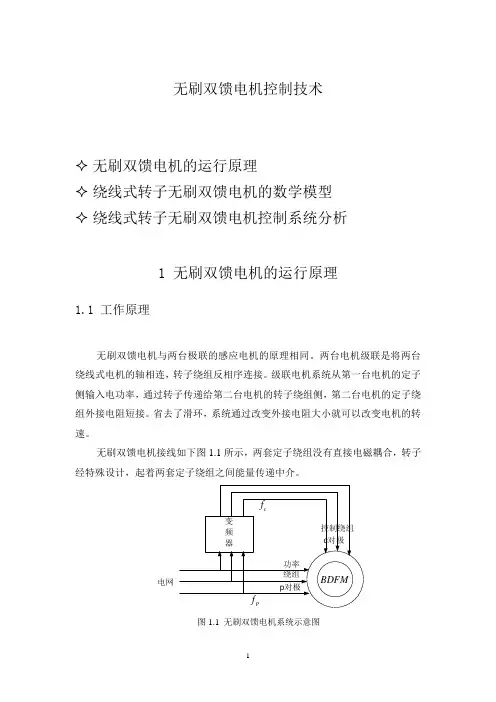

无刷双馈电机接线如下图1.1所示，两套定子绕组没有直接电磁耦合，转子经特殊设计，起着两套定子绕组之间能量传递中介。
电网图1.1 无刷双馈电机系统示意图功率绕组p p 对极接入工频电源（p f ）、控制绕组c p 对极接变频器（c f ），两套绕组同时通电，在气隙中产生两种极对数不同的磁场，这两个磁场通过转子的调制，发生相互耦合，实现能量的相互传递。
功率绕组在电机气隙中产生的磁场同步转速：60p sp pf n p =转差率：sp r p rp sp pn n s n ωωω--==则转子绕组感应的电流频率为：6060p p rp p rp f p n s f f -==控制绕组接入变频电源时频率c f ，控制绕组与功率绕组反相序，故产生的旋转磁场方向与功率绕组产生的旋转磁场方向相反，其在转子绕组感应的电流频率：6060c c rc c rc f p n s f f +==采用绕线式转子结构电机（如变极法或齿谐波法），转子绕组共用线圈，因此当电机稳定运行时感应的转子绕组电流频率有rp rc f f =，因此由上面式子可得：p c r p cf f f p p -=+转子机械转速为：60()p c p cr f f p p n -=+如果第一台电机的定子输入的电功率是N P ，当运行于某一转速时的两台电机的转差分别是p s 和c s 。
可以得到第一台电机的机械功率：(1)wp p N P s P =-忽略了电机的其他损耗，p N s P 就成为第一台电机通过转子传给第二台电机的电功率，由于第二台电机的功率来源于它的转子，第二台电机的转子按变压器原理为原边，而第二台电机的定子为副边。
