电机电器及其控制技术

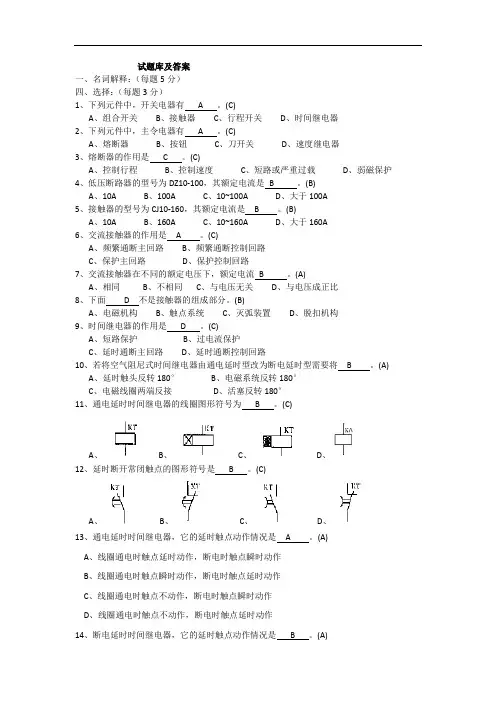

试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。

(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。

(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。

(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。

(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。

(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。

(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。

(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。

(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。

(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。

(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。

(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。

(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为，则动作范围应选用 D 。

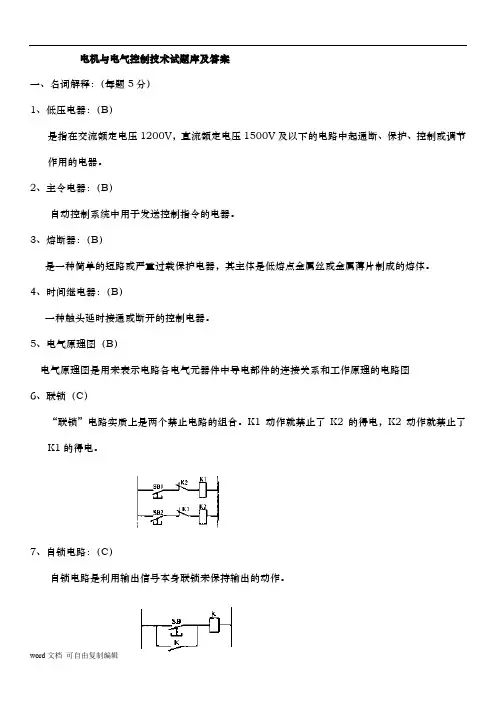

电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式）或使输出状态发生阶跃变化（无触头式）17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

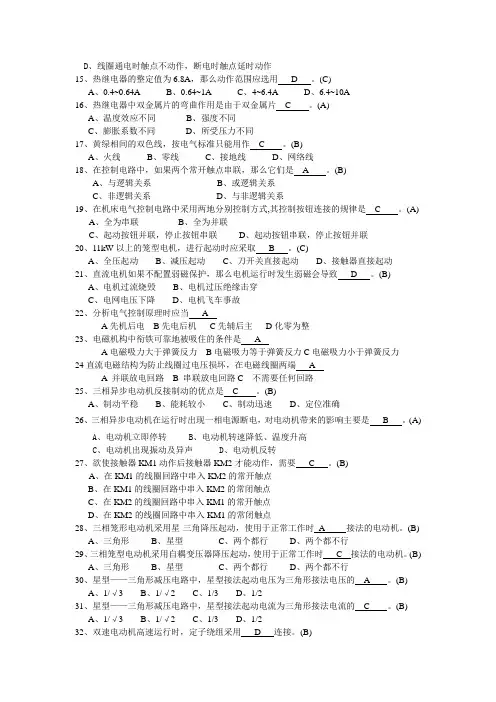

D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，那么动作范围应选用 D 。

(C)A、0.4~0.64AB、0.64~1AC、4~6.4AD、6.4~10A16、热继电器中双金属片的弯曲作用是由于双金属片 C 。

(A)A、温度效应不同B、强度不同C、膨胀系数不同D、所受压力不同17、黄绿相间的双色线，按电气标准只能用作 C 。

(B)A、火线B、零线C、接地线D、网络线18、在控制电路中，如果两个常开触点串联，那么它们是 A 。

(B)A、与逻辑关系B、或逻辑关系C、非逻辑关系D、与非逻辑关系19、在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是 C 。

(A)A、全为串联B、全为并联C、起动按钮并联，停止按钮串联D、起动按钮串联，停止按钮并联20、11kW以上的笼型电机，进行起动时应采取 B 。

(C)A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动21、直流电机如果不配置弱磁保护，那么电机运行时发生弱磁会导致 D 。

(B)A、电机过流烧毁B、电机过压绝缘击穿C、电网电压下降D、电机飞车事故22、分析电气控制原理时应当 AA先机后电B先电后机C先辅后主D化零为整23、电磁机构中衔铁可靠地被吸住的条件是 AA电磁吸力大于弹簧反力B电磁吸力等于弹簧反力C电磁吸力小于弹簧反力24直流电磁结构为防止线圈过电压损坏，在电磁线圈两端 AA 并联放电回路B 串联放电回路C 不需要任何回路25、三相异步电动机反接制动的优点是 C 。

(B)A、制动平稳B、能耗较小C、制动迅速D、定位准确26、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是 B 。

(A)A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转27、欲使接触器KM1动作后接触器KM2才能动作，需要 C 。

(B)A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点28、三相笼形电动机采用星-三角降压起动，使用于正常工作时A 接法的电动机。

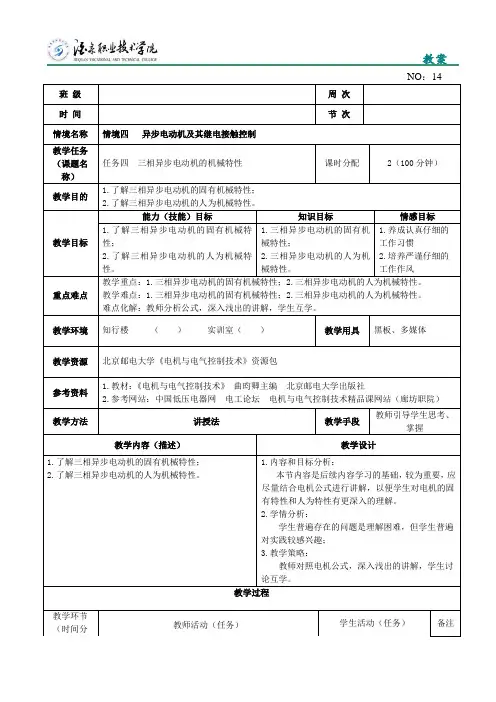

班级周次时间节次情境名称情境四异步电动机及其继电接触控制教学任务（课题名称）任务四三相异步电动机的机械特性课时分配2（100分钟）教学目的1.了解三相异步电动机的固有机械特性；2.了解三相异步电动机的人为机械特性。

教学目标能力（技能）目标知识目标情感目标1.了解三相异步电动机的固有机械特性；2.了解三相异步电动机的人为机械特性。

1.三相异步电动机的固有机械特性；2.三相异步电动机的人为机械特性。

1.养成认真仔细的工作习惯2.培养严谨仔细的工作作风重点难点教学重点：1.三相异步电动机的固有机械特性；2.三相异步电动机的人为机械特性。

教学难点：1.三相异步电动机的固有机械特性；2.三相异步电动机的人为机械特性。

难点化解：教师分析公式，深入浅出的讲解，学生互学。

教学环境知行楼（）实训室（）教学用具黑板、多媒体教学资源北京邮电大学《电机与电气控制技术》资源包参考资料1.教材：《电机与电气控制技术》曲昀卿主编北京邮电大学出版社2.参考网站：中国低压电器网电工论坛电机与电气控制技术精品课网站（廊坊职院）教学方法讲授法教学手段教师引导学生思考、掌握教学内容（描述）教学设计1.了解三相异步电动机的固有机械特性；2.了解三相异步电动机的人为机械特性。

1.内容和目标分析：本节内容是后续内容学习的基础，较为重要，应尽量结合电机公式进行讲解，以便学生对电机的固有特性和人为特性有更深入的理解。

2.学情分析：学生普遍存在的问题是理解困难，但学生普遍对实践较感兴趣；3.教学策略：教师对照电机公式，深入浅出的讲解，学生讨论互学。

教学过程教学环节（时间分教师活动（任务）学生活动（任务）备注配）组织教学（2分钟）维持纪律、清点人数等迅速进入上课状态复习回顾（4分钟）回顾相关知识点1. 三相异步电动机的空载、负载。

积极回答为题并将掌握不透的地方进行补充记录新课导入（4分钟）通过回顾特种变压器——引入本节课目标、内容—三相异步电动机的固有机械特性、人为机械特性。

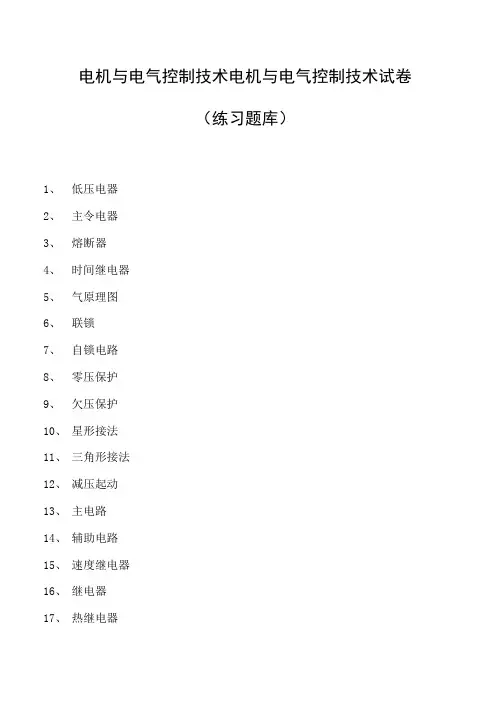

电机与电气控制技术电机与电气控制技术试卷（练习题库）1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。

32、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。

33、行程开关也称O开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路，O色表示起动，（）色表示停止。

35、熔断器是由（）两部分组成的。

36、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）37、交流接触器是一种用来O接通或分断O电路的自动控制电器。

38、交流接触器共有O个触头，其中主触头为O个，辅助触头为O个。

39、时间继电器是一种触头（）的控制电器。

40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按（）原则和O原则来控制。

42、反接制动时，当电机接近于O时，应及时（）。

43、双速电动机的定子绕组在低速时是（）联结，高速时是O联结。

44、通常电压继电器O联在电路中，电流继电器O联在电路中。

45、自锁电路是利用（）来保持输出动作，又称“自保持环节”。

46、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。

47、电气原理图一般分为（）和（）两部分画出。

48、电气原理图一般由（）和（）组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中，体积大的放在（）方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和（）统称电气的联琐控制91、低压电器按操作方式分为（）和（）92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为（）和（）两种94、电磁线圈按与电路连接方式分（）和（）连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头（）的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。

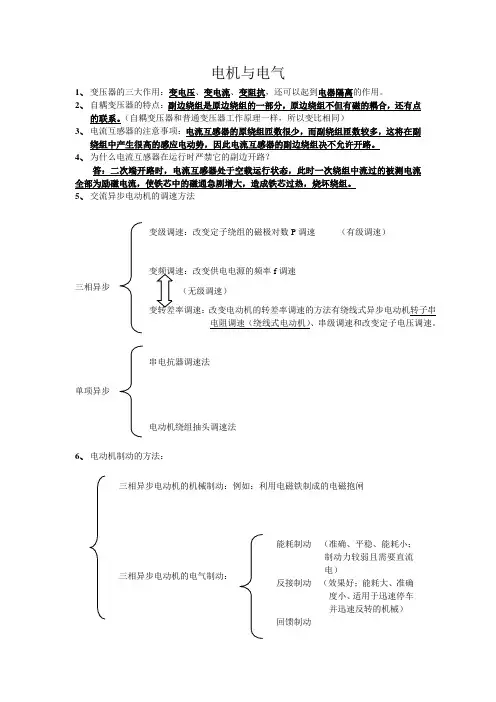

电机与电气1、 变压器的三大作用：变电压、变电流、变阻抗，还可以起到电器隔离的作用。

2、 自耦变压器的特点：副边绕组是原边绕组的一部分，原边绕组不但有磁的耦合，还有点的联系。

（自耦变压器和普通变压器工作原理一样，所以变比相同） 3、 电流互感器的注意事项：电流互感器的原绕组匝数很少，而副绕组匝数较多，这将在副绕组中产生很高的感应电动势，因此电流互感器的副边绕组决不允许开路。

4、 为什么电流互感器在运行时严禁它的副边开路？答：二次端开路时，电流互感器处于空载运行状态，此时一次绕组中流过的被测电流全部为励磁电流，使铁芯中的磁通急剧增大，造成铁芯过热，烧坏绕组。

5、 交流异步电动机的调速方法三相异步单项异步6、 电动机制动的方法：7、 旋转磁场的转向与什么有关？并且转速与什么有关？答：1、旋转磁场的转向与磁极有关（只要将三相电源中任意两相与绕组端的连接顺序对调，就可以改变旋转磁场的旋转方向）2、转速与电流的频率和磁极对数有关 60fn =p8、电动机的转速小于旋转磁场的转速9、Y ---三角形降压启动时的启动电流和启动转矩分别将为原来的 1/3 倍 10、如何计算旋转磁场的速度？60f n =p11、10KW 以下的电动机可以直接启动 12、13、降压启动的方法：Y —三角降压启动（只适用于定子绕组为三角形连接）、自耦变压器降压启动、延边三角形降压启动。

14、直流电动机根据励磁方式分类为：15、直流电动机中换相极的作用：用来改善直流电动机的换相性能。

16、电动机的额定功率等于输出功率17、单相异步电动机只有一套绕组时启动转矩为0 根据结构不同分为：罩极式、分相式（电容分相、电阻分相、电感分相）18、直流电动机主磁极的作用：产生恒定的、有一定空间分布形状的气隙磁通，也是磁路的一部分；主磁极由极身和极靴组成。

19、改变直流电动机的转向：1）、改变励磁电流方向：保持电枢两端电压极性不变，把励磁绕组反接，使励磁电流方向改变，电动机反转2）、改变电枢电流方向：保持励磁绕组电力方向不变，将电枢绕组反接，使电枢电流改变方向，电动机反转。
