卧螺离心机在污泥脱水中的应用
1.构成及工作原理
1.1机组构成
卧螺离心污泥脱水机组主要由卧螺离心机、全自动絮凝剂制备投加装置、污泥粉碎切割机、进泥泵、加药泵、单螺杆污泥输送泵、流量计和全自动控制系统等构成。
1.2工艺流程
1.3 工作原理
卧螺离心机是卧式螺旋卸料离心机的简称，主要由高速旋转的转鼓，与转鼓转向相同转速略低的螺旋和差速器等部件组成。
当污泥进入离心机转鼓腔后，高速旋转的转鼓产生强大的离心力，污泥颗粒由于密度大，离心力也大，因此污泥被甩贴在转鼓内壁上，形成固环层；而水的密度较小，离心力也小，只能在固环层内侧形成液环层。由于螺旋和转鼓的转速不同，二者存在相对运动(即差转速，把沉积在转鼓内壁的污泥推向转鼓小端出口处排出，分离出的水从转鼓的另一端排出。差速器的作用是使转鼓和螺旋之间形成一定的转差速。污泥中投加絮凝剂，以产生絮凝作用，使分散的污泥颗粒聚集产生较大的絮凝体，加速泥水分离。
2.卧螺离心机运行参数的调整及处理效果
2.1 转鼓转速的选择
转鼓的转速可在1000 rpm～2800 rpm 之间进行调节，增加离心机的转速，作用在污泥上的离心力也相应增加，可以使污泥进一步脱水。但如果作用力太大，可能导致污泥絮体分解破碎，反而影响脱水效果；并且，随着转速的增加，设备的机械磨损也大大增加。综合上述因素考虑，在实际应用中，转鼓转速设定在2200rpm～2400rpm 之间。
2.2 干固体负荷的确定
干固体负荷是指每小时处理的不挥发固体重量，以KgDS(干污泥/h 表示。调整离心机的干固体负荷，对污泥脱水效果有很大影响，当进泥流量（即“水力负荷”）达到一定程度，所带入的悬浮物含量超过了离心机所能承受的最大干固体负荷时，会造成泥饼含水率增加，上清液带泥增多，此时应该减少进泥流量，使离心机脱出的上清液清澈。
在实际运行中，必须通过调整水力负荷，来保证进入离心机干固体负荷不超过离心机的最大承受能力，否则，多余的干固体将从上清液中排出，上清液的悬浮物会急剧增多，但脱水泥饼的产量并没有增加。当离心机砖鼓转速增加时，干固体负荷也会相应增加。 2.3 絮凝剂投加位置的确定
卧螺离心机
一、原理：

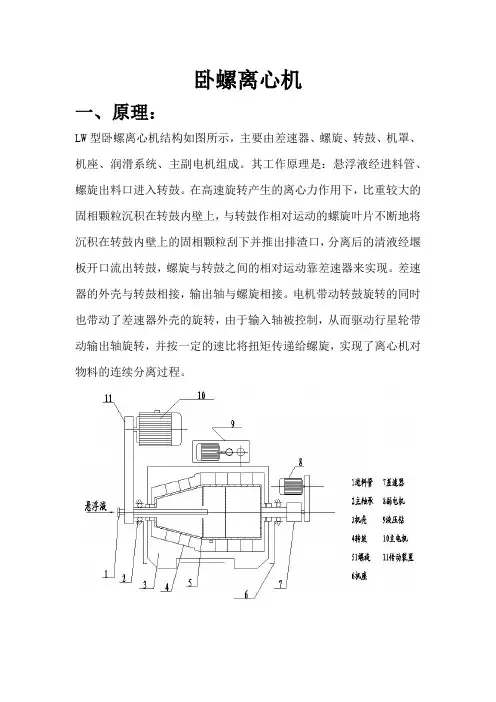

LW型卧螺离心机结构如图所示，主要由差速器、螺旋、转鼓、机罩、机座、润滑系统、主副电机组成。其工作原理是：悬浮液经进料管、螺旋出料口进入转鼓。在高速旋转产生的离心力作用下，比重较大的固相颗粒沉积在转鼓内壁上，与转鼓作相对运动的螺旋叶片不断地将沉积在转鼓内壁上的固相颗粒刮下并推出排渣口，分离后的清液经堰板开口流出转鼓，螺旋与转鼓之间的相对运动靠差速器来实现。差速器的外壳与转鼓相接，输出轴与螺旋相接。电机带动转鼓旋转的同时也带动了差速器外壳的旋转，由于输入轴被控制，从而驱动行星轮带动输出轴旋转，并按一定的速比将扭矩传递给螺旋，实现了离心机对物料的连续分离过程。
图 结构原理图
二、 操作顺序
1. 开机
A、 确认操作按钮；
B、 接通控制柜电源,据要求设定上限频率、加速时间、减速时间等；
C、 启动润滑系统油泵；
D、 点动，检查主电机方向应符合标牌指示方向；
E、 按下启动按钮,待主机达到额定转速后，加注清水5-10分钟，确认运行正常后，关闭清水阀，打开投料阀，逐步加大投料量，直至正常量（禁止突然开大阀门）；
F、 观察主机是否平稳，处理效果是否正常，确认开机是否成功。
2. 运行
A、 在进料正常情况下，主机电流不应超出额定电流;若在同一进料量下，发现电流上升，超出额定电流,应立即停止进料或减小进料量，加入清水，到电流正常为止。如不能降下电流，则应停机处理；
B、 本机最佳运行功率为35-40KW，如无功率显示装置，可控制电流在60-80A；
C、 每半小时对机器各部分巡视检查一次，如主轴承和差速器温度，振动等； D、 及时处理异常情况，并作好运行记录。
3. 停机
A、 逐步减少进料量，直到停止进料；
B、 打开清洗阀，加清洗水或清洗溶剂30分钟，然后降低转速（建议5-10HZ）清洗2-3次,每次冲洗15分钟,如果积料还不能冲洗干净,要适当延长清洗时间，同时检查进料阀是否完全关闭；仔细清洗干净转鼓螺旋，是为了防止再次启动时因机内仍有物料而破坏平衡或导致差速器零件损坏，停机后，不允许向机内泄漏物料；
1
青岛明月海藻集团有限公司
卧式螺旋卸料沉降离心基础知识
（2012）
2 一、工作原理
物料在高速旋转产生的离心力作用下，立即被转入转鼓腔内。固体颗粒由于比重较大，离心力也大，因此被甩贴在转鼓内壁上，形成固体层;水分由于密度较小，离心力小，因此只能在固体层内侧形成液体层。固体层的污泥在螺旋输送器的缓慢推动下，被输送到转鼓锥端，经转鼓周围的出口连续排出；液体层的液体则由堰口连续”溢流“排至转鼓外，形成分离液，然后汇集起来，靠重力排出脱水机外。进料方向与污泥固体的输送方向一致，即进料口和出渣口分别在转鼓的两端时，称为顺流式离心机；当进泥方向与污泥固体的输送方向相反，即进料口和排渣口在转鼓的同一端时，它称为逆流式离心机。
二、基本结构
2.1进料口
3
离心机日常操作和保养
离心机须有专门的操作人员及维护人员，操作人员应每班检查，记录机器的流量，主轴承座的振动，轴承温度，工作电流等数据。每次停机前应将转鼓与螺旋内的沉渣冲洗干净，以免转鼓与螺旋内因积料而引起下次启动时机器的振动加剧，在工作过程中，如遇电流突然升高时，应立即关闭进料系统，打开清洗阀清洗螺旋至工作电流恢复正常后卧螺才能继续通料，反之则说明卧螺已有故障，需查明原因排除故障后方能再次开机。
1 启动前准备工作
1.1检查要点
确认离心机设备及其接口按照设备外形图正确、完整的安装就位；
若机器为液压驱动，检查液压站内是否有充足的液压油（T68或46号抗磨液压油，品牌建议为长城或壳牌），具体参照液压站说明书；
2.2固相出口
小端支承轴 小端深沟球轴承
主轴承
调节环 小端支承轴挡板 大法兰
深沟球轴承
调节环 挡板
主轴承 大端螺旋轴承外圈
滚针轴承外圈
轴承
固定环 顶盖 4 2.3螺旋端口（小端）
三、日常操作和维护
3.1 检查准备
3.1.1确认离心机设备及其接口按照设备外形图正确、完整的安装就位；
卧螺离心机使用说明书
来源：翔宇离心机 点击数：1119次 更新时间：2010-5-22 18:05:36
卧式螺旋卸料沉降离心机(以下简称卧螺离心机)是一种高速旋转设备,为了能更有效、更安全地操作离心机，在使用卧螺机之前必须仔细阅读本说明书。
1、LW520×2080-NA卧螺机有较大的转动惯量，其启动电流较大，且持续时间长，故线路及电气设备应能承载较大的负荷；
2、在本机未牢固安装之前，不允许启动离心机；
3、机盖等处压紧螺栓未紧固前不允许启动卧螺机；
4、严禁将离心机反向旋转；
5、离心机运行时，如果有明显的异常噪音与振动，应立即停机检查；
6、机器未停稳之前，严禁拆装离心机；
7、使用清洁液清洁转鼓与螺旋输送器时，应选择那些不腐蚀转鼓和螺旋的液体；
8、离心机不使用时，应断开接通主、辅电机的电源；
9、旋转部件如转鼓、螺旋输送器在维修时，需要用到焊接、打磨等方法时请与本公司联系；
10、严禁拆卸转鼓及拆散差速器，更不允许与其它离心机上的转鼓互换；
11、本机转动惯量较大，停机时间较长，严禁擅自采用制动的方法使机器停止转动；
12、机器长时间不使用时，应用50℃的清水或清洗液清洗干净，并排空转鼓内的清水或清洗液；
13、机器长期不使用时，应至少每周用手盘动转鼓一次；
14、拆装部分未描述部分，严禁用户自行拆装，如需要，应由本厂指定的服务人员来完成，若用户自行处理，由此给贵厂或贵公司带来的损失本公司概不负责。
一、概 述
卧螺离心机利用混合液中具有不同密度且互不相溶的轻、重液和固相，在离心力场中获得不同的沉降速度的原理，达到分离分层或使液体中固体颗粒沉降的目的。该机型能自动连续操作，广泛应用于化工、轻工、食品、选矿等工业部门，在环保工程中也是理想的设备，适用于体积浓度≤40%、固相密度大于液相密度、具有一定流动性的悬浮液的分离。该类机器分离因数高、生产能力大，适应性好，能对物性不同的多种物料进行澄清、脱水、分级操作。机器采用下沉式总体结构，占地面积小，结构紧凑，运行平稳，安装方便，辅助设备少，维护和操作简便。
