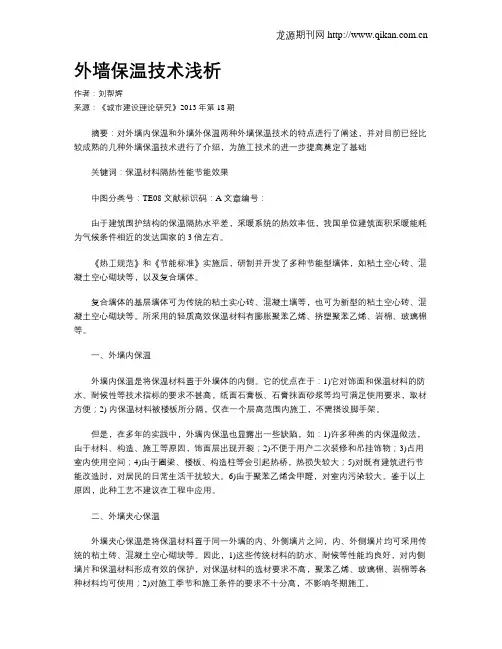

外墙保温技术浅析

作者：刘帮辉

来源：《城市建设理论研究》2013年第18期

摘要：对外墙内保温和外墙外保温两种外墙保温技术的特点进行了阐述，并对目前已经比较成熟的几种外墙保温技术进行了介绍，为施工技术的进一步提高奠定了基础

关键词：保温材料隔热性能节能效果

中图分类号：TE08 文献标识码：A 文章编号：

由于建筑围护结构的保温隔热水平差，采暖系统的热效率低，我国单位建筑面积采暖能耗为气候条件相近的发达国家的3倍左右。

《热工规范》和《节能标准》实施后，研制并开发了多种节能型墙体，如粘土空心砖、混凝土空心砌块等，以及复合墙体。

复合墙体的基层墙体可为传统的粘土实心砖、混凝土墙等，也可为新型的粘土空心砖、混凝土空心砌块等。所采用的轻质高效保温材料有膨胀聚苯乙烯、挤塑聚苯乙烯、岩棉、玻璃棉等。

一、外墙内保温

外墙内保温是将保温材料置于外墙体的内侧。它的优点在于：1)它对饰面和保温材料的防水、耐候性等技术指标的要求不甚高，纸面石膏板、石膏抹面砂浆等均可满足使用要求，取材方便；2) 内保温材料被楼板所分隔，仅在一个层高范围内施工，不需搭设脚手架。

但是，在多年的实践中，外墙内保温也显露出一些缺陷，如：1)许多种类的内保温做法，由于材料、构造、施工等原因，饰面层出现开裂；2)不便于用户二次装修和吊挂饰物；3)占用室内使用空间；4)由于圈梁、楼板、构造柱等会引起热桥，热损失较大；5)对既有建筑进行节能改造时，对居民的日常生活干扰较大。6)由于聚苯乙烯含甲醛，对室内污染较大。鉴于以上原因，此种工艺不建议在工程中应用。

二、外墙夹心保温

外墙夹心保温是将保温材料置于同一外墙的内、外侧墙片之间，内、外侧墙片均可采用传统的粘土砖、混凝土空心砌块等。因此，1)这些传统材料的防水、耐候等性能均良好，对内侧墙片和保温材料形成有效的保护，对保温材料的选材要求不高，聚苯乙烯、玻璃棉、岩棉等各种材料均可使用；2)对施工季节和施工条件的要求不十分高，不影响冬期施工。 龙源期刊网

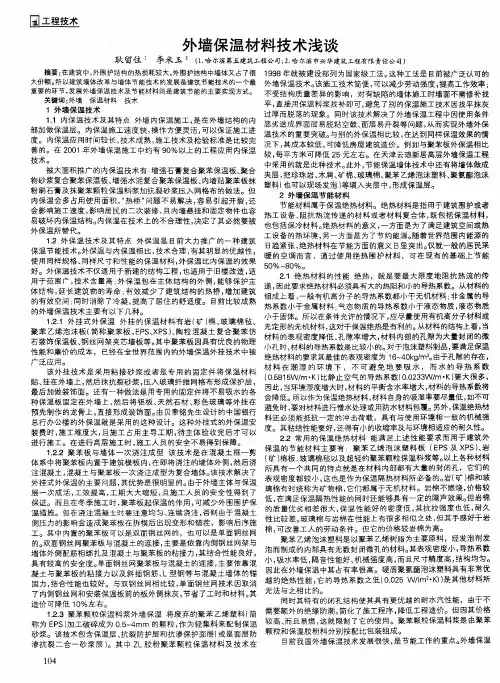

外墙保温材料技术浅谈　耿留住　李米玉　（１．哈尔滨第五建筑工程公司；２．哈尔滨市兴华建筑工程有限责任公司）　摘要：在建筑中，外围护结构的热损耗较大，外围护结构中墙体又占了很　大份额。所以建筑墙体改革与墙体节能技术的发展是建筑节能技术的一个最　重要的环节，发展外墙保温技术及节能材料则是建筑节能的主要实现方式。　关键词：外墙保温材料技术　１外墙保温技术　１．１内保温技术及其特点外墙内保温施工，是在外墙结构的内　部加做保温层。内保温施工速度快，操作方便灵活，可以保证施工进　度。内保温应用时间较长，技术成熟，施工技术及检验标准是比较完　善的。在２００１年外墙保温施工中约有９Ｏ％以上的工程应用内保温　技术。　被大面积推广的内保温技术有：增强石膏复合聚苯保温板、聚合　物砂浆复合聚苯保温板、增强水泥复合聚苯保温板、内墙贴聚苯板抹　粉刷石膏及抹聚苯颗粒保温料浆加抗裂砂浆压入网格布的做法。但　内保温会多占用使用面积，“热桥”问题不易解决，容易引起开裂，还　会影响施工速度，影响居民的二次装修，且内墙悬挂和固定物件也容　易破坏内保温结构。内保温在技术上的不合理性，决定了其必然要被　外保温所替代。　１．２外保温技术及其特点外保温是目前大力推广的一种建筑　保温节能技术。外保温与内保温相比，技术合理，有其明显的优越性，　使用同样规格、同样尺寸和性能的保温材料，外保温比内保温的效果　好。外保温技术不仅适用于新建的结构工程，也适用于旧楼改造，适　用于范围广，技术含量高；外保温包在主体结构的外侧，能够保护主　体结构，延长建筑物的寿命；有效减少了建筑结构的热桥，增加建筑　的有效空间；同时消除了冷凝，提高了居住的舒适度。目前比较成熟　的外墙保温技术主要有以下几种。　１．２．１外挂式外保温外挂的保温材料有岩（矿）棉、玻璃棉毡、　聚苯乙烯泡沫板（简称聚苯板，ＥＰＳ、ＸＰＳ）、陶粒混凝土复合聚苯仿　石装饰保温板、钢丝网架夹芯墙板等。其中聚苯板因具有优良的物理　性能和廉价的成本，已经在全世界范围内的外墙保温外挂技术中被　广泛应用。　该外挂技术是采用粘接砂浆或者是专用的固定件将保温材料　贴、挂在外墙上，然后抹抗裂砂浆，压入玻璃纤维网格布形成保护层，　最后加做装饰面。还有一种做法是用专用的固定件将不易吸水的各　种保温板固定在外墙上，然后将铝板、天然石材、彩色玻璃等外挂在　预先制作的龙骨上，直接形成装饰面。由贝聿铭先生设计的中国银行　总行办公楼的外保温就是采用的这种设计。这种外挂式的外保温安　装费时，施工难度大，且施工占用主导工期，待主体验收完后才可以　进行施工。在进行高层施工时，施工人员的安全不易得到保障。　１．２＿２聚苯板与墙体一次浇注成型该技术是在混凝土框一剪　体系中将聚苯板内置于建筑模板内，在即将浇注的墙体外侧，然后浇　注混凝土，混凝土与聚苯板一次浇注成型为复合墙体。该技术解决了　外挂式外保温的主要问题，其优势是很明显的。由于外墙主体与保温　层一次成活，工效提高，工期大大缩短，且施工人员的安全性得到了　保证。而且在冬季施Ｔ　Ｂ，－Ｊ＂，聚苯板起保温的作用，可减少外围围护保　温措施。但在浇注混凝土时要注意均匀、连续浇注，否则由于混凝土　侧压力的影响会造成聚苯板在拆模后出现变形和错茬，影响后序施　工。其中内置的聚苯板可以是双面钢丝网的，也可以是单面钢丝网　的。双面钢丝网聚苯板与混凝土的连接，主要是依靠内侧钢丝网架与　墙体外侧配筋相绑扎及混凝土与聚苯板的粘接力，其结合性能良好，　具有较高的安全度。单面钢丝网聚苯板与混凝土的连接，主要依靠混　凝土与聚苯板的粘接力以及斜插钢筋、Ｌ型钢等与混凝土墙体的锚　固力，结合性能也较好。与双钢丝网相比较，单面钢丝网技术因取消　了内侧钢丝网和安装保温板前的板外侧抹灰，节省了：Ｉ：Ｂ，－ｊ￣ｏ材料。其　造价可降低１　Ｏ％左右。　１＿２．３聚苯颗粒保温料浆外墙保温将废弃的聚苯乙烯塑料（简　称为ＥＰＳ）加工破碎成为Ｏ．５～４ｍｍ的颗粒，作为轻集料来配制保温　砂浆。该技术包含保温层、抗裂防护层和抗渗保护面层（或是面层防　渗抗裂二合一砂浆层）。其中ＺＬ胶粉聚苯颗粒保温材料及技术在　１０４　１９９８年就被建设部列为国家级工法。这种工法是目前被广泛认可的　外墙保温技术。该施工技术简便，可以减少劳动强度，提高工作效率：　不受结构质量差异的影响，对有缺陷的墙体施工时墙面不需修补找　平，直接用保温料浆找补即可，避免了别的保温施工技术因找平抹灰　过厚而脱落的现象。同时该技术解决了外墙保温工程中因使用条件　恶劣造成界面层易脱粘空鼓、面层易开裂等问题，从而实现外墙外保　温技术的重要突破。与别的外保温相比较，在达到同样保温效果的情　况下，其成本较低，可降低房屋建筑造价。例如与聚苯板外保温相比　较，每平方米可降低２５元左右。在天津云琅新居高层外墙保温工程　中采用的就是此种技术。此外，节能保温墙体技术中还有将墙体做成　夹层，把珍珠岩、木屑、矿棉、玻璃棉、聚苯乙烯泡沫塑料、聚氨酯泡沫　塑料（也可以现场发泡）等填入夹层中，形成保温层。　２外墙保温节能材料　节能材料属于保温绝热材料。绝热材料是指用于建筑围护或者　热工设备、阻抗热流传递的材料或者材料复合体，既包括保温材料，　也包括保冷材料。绝热材料的意义，一方面是为了满足建筑空间或热　工设备的热环境，另一方面是为了节约能源。随着世界范围内能源的　日趋紧张，绝热材料在节能方面的意义日显突出。仅就一般的居民采　暖的空调而言，通过使用绝热围护材料，可在现有的基础上节能　５０％～８０％。　２．１绝热材料的性能绝热，就是要最大限度地阻抗热流的传　递，因此要求绝热材料必须具有大的热阻和小的导热系数。从材料的　组成上看，一般有机高分子的导热系数都小于无机材料；非金属的导　热系数小于金属材料：气态物质的导热系数小于液态物质，液态物质　小于固体。所以在条件允许的情况下，应尽量使用有机高分子材料或　无定形的无机材料，这对于保温绝热是有利的。从材料的结构上看，当　材料的表观密度降低、孔隙率增大，材料内部的孑Ｌ隙为大量封闭的微　小孔时，材料的导热系数是比较小的。对于泡沫塑料制品，要满足保温　绝热材料的要求其最佳的表观密度为１　６～４０ｋｇ／ｍ。。由于孔隙的存在，　材料在潮湿的环境下，不可避免地要吸水，而水的导热系数　（０．５８１５Ｗ／ｍ・Ｋ）比静止空气的导热系数（０．０２３３Ｗ／ｍ・Ｋ）要大很多，　因此，当环境湿度增大时，材料的平衡含水率增大，材料的导热系数将　会降低。所以作为保温绝热材料，材料ｌａ身的吸湿率要尽量低，如不可　避免时，要对材料进行憎水处理或用防水材料包覆。另外，保温绝热材　料还必须能抵抗一定的冲击荷载，具有与使用环境相一致的机械强　度。其粘结性能要好，还得有小的收缩率及与环境相适应的耐久性ｏ　２．２常用的保温绝热材料能满足上述性能要求而用于建筑外　保温的节能材料主要有：聚苯乙烯泡沫塑料板（ＥＰＳ及ＸＰＳ）、岩　（矿１棉板、玻璃棉毡以及超轻的聚苯颗粒保温料浆等。以上各种材料　所具有一个共同的特点就是在材料内部都有大量的封闭孔，它们的　表观密度都较小，这也是作为保温隔热材料所必备的。岩（矿）棉和玻　璃棉有时统称为矿物棉，它们都属于无机材料。岩棉不燃烧，价格较　低，在满足保温隔热性能的同时还能够具有一定的隔声效果。但岩棉　的质量优劣相差很大，保温性能好的密度低，其抗拉强度也低，耐久　，Ｉ＂＊ｋｇ较差。玻璃棉与岩棉在性能上有很多ＪｒＢ￣Ｊ，之处，但其手感好于岩　棉，可改善工人的劳动条件。但它的价格较岩棉为高。　聚苯乙烯泡沫塑料是以聚苯乙烯树脂为主要原料，经发泡剂发　泡而制成的内部具有无数封闭微孑Ｌ的材料。其表观密度小，导热系数　小，吸水率低，隔音性能好、机械强度高，而且尺寸精度高，结构均匀。　因此在外墙保温中其占有率很高。硬质聚氯酯泡沫塑料具有非常优　越的绝热性能，它的导热系数之低（Ｏ．０２５　ｗ／（ｍ　・Ｋ））是其他材料所　无法与之相比的。　同时其特有的闭孔结构使其具有更优越的耐水汽性能，由于不　需要额外的绝缘防潮，简化了施工程序，降低工程造价。但因其价格　较高、而且易燃，这就限制了它的使用。聚苯颗粒保温料浆是由聚苯　颗粒和保温胶粉料分别按配比包装组成。　目前我国外墙保温技术发展很快，

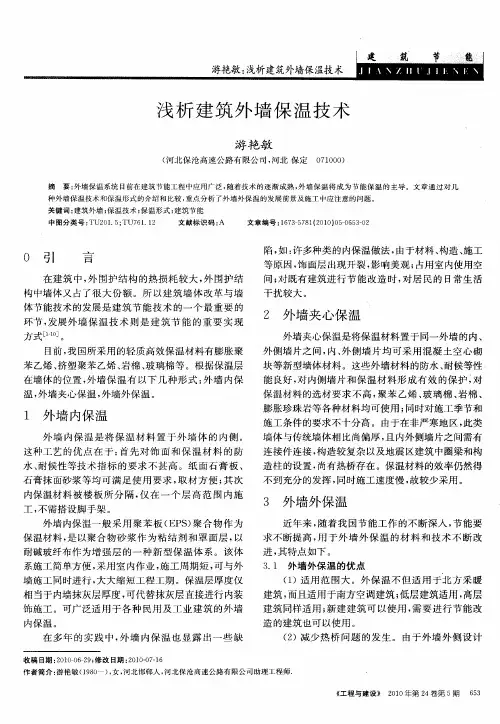

浅析建筑外墙保温技术　

游艳敏　

（河北保沧高速公路有限公司，河北保定０７１０００）　

摘要：外墙保温系统目前在建筑节能工程中应用广泛，随着技术的逐渐成熟，外墙保温将成为节能保温的主导。文章通过对几　种外墙保温技术和保温形式的介绍和比较，重点分析了外墙外保温的发展前景及施工中应注意的问题。　

关键词：建筑外墙；保温技术；保温形式；建筑节能　

中图分类号：ＴＵ２０１．５；ＴＵ７６１．１２　文献标识码：Ａ　文章编号：１６７３—５７８１（２０１０）０５—０６５３—０２　

０　引　言　

在建筑中，外围护结构的热损耗较大，外围护结　

构中墙体又占了很大份额。所以建筑墙体改革与墙　

体节能技术的发展是建筑节能技术的一个最重要的　

环节，发展外墙保温技术则是建筑节能的重要实现　

方式　。　

目前，我国所采用的轻质高效保温材料有膨胀聚　

苯乙烯、挤塑聚苯乙烯、岩棉、玻璃棉等。根据保温层　

在墙体的位置，外墙保温有以下几种形式：外墙内保　

温，外墙夹心保温，外墙外保温。　

１外墙内保温　

外墙内保温是将保温材料置于外墙体的内侧。　

这种工艺的优点在于：首先对饰面和保温材料的防　

水、耐候性等技术指标的要求不甚高。纸面石膏板、　

石膏抹面砂浆等均可满足使用要求，取材方便；其次　

内保温材料被楼板所分隔，仅在一个层高范围内施　

工，不需搭设脚手架。　

外墙内保温一般采用聚苯板（ＥＰＳ）聚合物作为　

保温材料，是以聚合物砂浆作为粘结剂和罩面层，以　

耐碱玻纤布作为增强层的一种新型保温体系。该体　

系施工简单方便，采用室内作业，施工周期短，可与外　

墙施工同时进行，大大缩短工程工期。保温层厚度仅　

相当于内墙抹灰层厚度，可代替抹灰层直接进行内装　

饰施工。可广泛适用于各种民用及工业建筑的外墙　

内保温。　

在多年的实践中，外墙内保温也显露出一些缺　陷，如：许多种类的内保温做法，由于材料、构造、施工　

等原因，饰面层出现开裂，影响美观；占用室内使用空　

间；对既有建筑进行节能改造时，对居民的日常生活　

TM

105外墙保温技术应用探析 白伟 黔西南州建筑安装工程总公司摘 要：外墙保温技术是环保性的保温技术，它不会对环境造成很大的污染，并且，利用外墙保温技术，还可以减少成本地投入。为此，本文就外墙保温技术的应用提出几点意见和建议。关键词：外墙保温；技术发展；应用1 外墙保温技术的重要性外墙保温是随着建筑节能型住宅的发展而发展的。外墙作为建筑物的最外层，对保护建筑物起着重要的作用，它在裸露的空气中经受着各种天气情况，包括冷、热、冰冻、雨雪等，水、温度和环境污染交替作用于外墙上，使之产生裂痕、霉菌等，严重影响建筑物的使用寿命，也会对居住在里面的居民的身体会产生不利影响。相对于昂贵的维修费用，外墙的外保温体系的使用价值远远超过其成本价值，它作用于建筑物的外表，把建筑物保护起来，这就使得建筑物免于风吹日晒，延长了建筑物的寿命，还能起到很好的保温作用。2 外墙保温技术在国外的发展情况外墙外保温体系起源于上世纪 40 年代的瑞典和德国，它距今已经有 60 多年的历史。经过了 60 多年的考验和验证，外墙保温技术得到了很好地印证。无论是从建筑物的装饰效果还是居住的舒适程度来看都是一项值得在全世界范围内推广的技术，如今外墙外保温体系已经是在欧美等发达国家市场上占据一定比重的技术。在本世纪的七八十年代，这一技术得到了飞速地发展，其中以聚苯乙烯作为保温层加薄抹料的做法使用的最为普遍，在此以后，又经过了 10 年多的时间，EOTA（欧洲技术标准审批组织）发布了一个新外墙保温标准，名称是《带抹灰层的墙体外保温复合体系指南》，这个新标准是欧洲带抹灰层地外墙外保温体系的技术总结。近年，发达国家的新技术标准往往更强调的是达到所规定的性能要求，而不是规定具体的操作手法，这也就是说，技术的手法可以多种多样，不拘一格，只要满足标准规定的一些性能要求，使得技术的发展空间大大扩大。3 我国的外墙保温技术发展状况在我国长期以来，经济发展落后，科技产品更新换代较缓慢，人民生活水平较低，人们对建筑物节能新技术、新产品缺乏投资和购买的热情及建筑节能的政策、法律法规和标准的制定和实施管理之后，使得我国的节能型建筑得不到很好地发展空间。从 20 世纪 80 年代初期开始，随着我国经济地发展，政府开始制定并实施节能型建筑的政策。到 90 年代中期，我国节能型建筑政策才得到全面实施，建设部门相继颁发了一系列有关建筑节能的政策、法律法规和标准，外墙保温技术也随之得到大力推广,外墙保温技术成为了一项研究中的重点。十多年以来，我国加强了对外墙外保温技术的研究开发工作，涌现了多种采取不同手段而制作的外墙保温技术。在我国的发达城市，例如北京、天津等地，在 20 世纪 80 年代曾经试验过外墙保温技术，把这一技术应用于一些节能建筑物，拥有了成功的经验，但也存在很多的不足，近几年来，由于吸收外国的有益经验，改进本国的不足之处，使得外墙保温技术有了长足的发展，实际应用成功的案例也越来越多。与此同时，多种先进的外墙外保温体系也纷纷向我国传播，期盼在我国的市场上能拥有一席之地。在这个背景下，我国更加强了对能源节约和环境保护的重视程度。外墙保温技术得到了更进一步的长足的发展，并成为了我国一项重要的、基本的建筑节能技术。4 外墙保温技术的发展和应用通过以上几个方面的阐述和分析，我们可以看到，我国的外墙保温技术还得，而且是必须有所发展，在本文中，主要就外围护墙体和通风口施工方案进行介绍。4.1 一般规定复合节能墙体的结构为：基层墙体、找平层、粘结层、保温层、保护层和饰面层。在保温层工程施工前，外墙上所有的门、窗框体、穿插管线等等东西均应安装完毕并且通过检验。门、窗框体与墙体之间的空隙要用保温材料填满、充实，门窗口在施工过程中要根据设计图留出足够的空隙，以便苯板地安装。外墙苯板墙体应根据设计的要求在每层或者层与层之间适当的位置设置承托用挑砖，也可以在实体工程完工后承托用角钢，其具体的尺寸、间距及设计形状应根据实际情况去做。另外，在保护层中，不要出现裂缝，在外保温系统截止的部分应该采取防水、密封处理措施。4.2 施工技术准备外保温工程施工前，应该对工人进行技术培训和施工交底，未经培训的工人不得上岗工作。在施工时首先要做样板墙，经过监理人或者建设单位的有关负责人的验收合格后，方可全面动工。4.3 施工措施苯板保温墙体施工一般可分为保温层工程和保护层施工两个主要程序。在保温层完工并验收、隐蔽合格后，会进行保护层的施工。首先，要弹、挂控制线，要根据设计要求确定底标的高截止位置，沿着建筑物的周边弹好基准线，再沿着水平基准线安装或者找平托板檐。在外墙的转角、门窗等部位按照全高挂好垂直控制线。 （下转第107页） TM
