建筑中的防雷安全技术要点

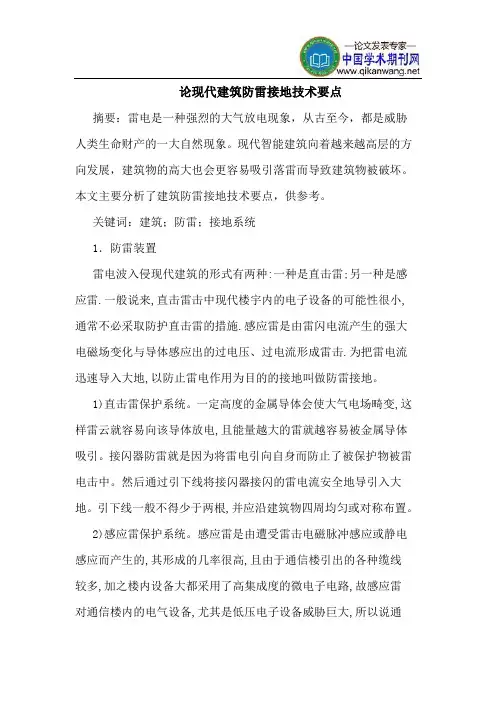

论现代建筑防雷接地技术要点

摘要：雷电是一种强烈的大气放电现象，从古至今，都是威胁人类生命财产的一大自然现象。现代智能建筑向着越来越高层的方向发展，建筑物的高大也会更容易吸引落雷而导致建筑物被破坏。本文主要分析了建筑防雷接地技术要点，供参考。

关键词：建筑；防雷；接地系统

1．防雷装置

雷电波入侵现代建筑的形式有两种:一种是直击雷;另一种是感应雷.一般说来,直击雷击中现代楼宇内的电子设备的可能性很小,通常不必采取防护直击雷的措施.感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的过电压、过电流形成雷击.为把雷电流迅速导入大地,以防止雷电作用为目的的接地叫做防雷接地。

1)直击雷保护系统。一定高度的金属导体会使大气电场畸变,这样雷云就容易向该导体放电,且能量越大的雷就越容易被金属导体吸引。接闪器防雷就是因为将雷电引向自身而防止了被保护物被雷电击中。然后通过引下线将接闪器接闪的雷电流安全地导引入大地。引下线一般不得少于两根,并应沿建筑物四周均匀或对称布置。

2)感应雷保护系统。感应雷是由遭受雷击电磁脉冲感应或静电感应而产生的,其形成的几率很高,且由于通信楼引出的各种缆线较多,加之楼内设备大都采用了高集成度的微电子电路,故感应雷对通信楼内的电气设备,尤其是低压电子设备威胁巨大,所以说通

信楼防雷主要是防感应雷。

现代建筑内有多个弱电系统对接地电阻的要求较高,要求≤0.5～1ω。有的建筑所处的位置地质条件较为恶劣,达不到设计要求的接地电阻值时则应围绕建筑物加设闭合环状的人工接地体,同时在接地体的周围回填低电阻率的土壤或采取其它降阻措施。采用导电性高、耐腐蚀的新型材料作接地体。钢材埋入土壤中易受氧化腐蚀,使用年限短,因此接地体应采用经热镀锌等防腐蚀处理的钢材或其它防腐接地材料,如铜、铝等有色金属复合接地材料。避雷带是沿建筑物易受雷击的突出部位(如屋檐、女儿墙等处)装设的带形导体,其作用是接受雷电流,设计常采用镀锌圆钢。有的工程为美观把镀锌圆钢避雷带改为不锈钢管,应严格根据《建筑防雷设计规范》的要求采用管壁厚度不小于2.5mm的不锈钢管,但钢管一旦被雷击穿其介质对周围环境造成危害时，其壁厚不得小于4mm。对接部位应跨接处理以保证不锈钢管作为避雷带的接闪雷电流的能力。建筑物采用屋面避雷带(网)、利用建筑物柱和剪力墙内竖向钢筋作引下线及接地装置三部分联结成一个整体的钢筋大网笼就构成一个笼形避雷网,较好地取得均压和屏蔽的防雷效果。实际设计和施工中常忽视屋面配电箱采取防止雷电波侵入的措施，应在配电箱出线端加装浪涌过电压保护器。

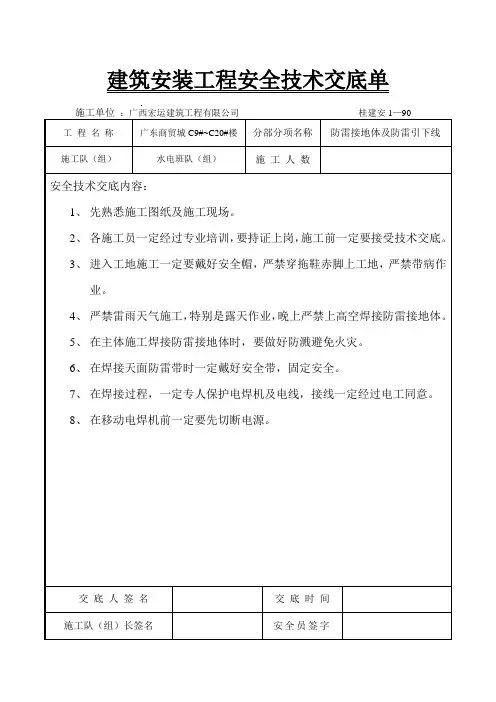

建筑安装工程安全技术交底单

施工单位 ：广西宏运建筑工程有限公司 桂建安1—90

工 程 名 称 广东商贸城C9#~C20#楼 分部分项名称 防雷接地体及防雷引下线

施工队（组） 水电班队（组） 施 工 人 数

安全技术交底内容：

1、 先熟悉施工图纸及施工现场。

2、 各施工员一定经过专业培训，要持证上岗，施工前一定要接受技术交底。

3、 进入工地施工一定要戴好安全帽，严禁穿拖鞋赤脚上工地，严禁带病作业。

4、 严禁雷雨天气施工，特别是露天作业，晚上严禁上高空焊接防雷接地体。

5、 在主体施工焊接防雷接地体时，要做好防溅避免火灾。

6、 在焊接天面防雷带时一定戴好安全带，固定安全。

7、 在焊接过程，一定专人保护电焊机及电线，接线一定经过电工同意。

8、 在移动电焊机前一定要先切断电源。

交 底 人 签 名 交 底 时 间

施工队（组）长签名 安全员签字 建筑安装工程安全技术交底单

施工单位 ：广西宏运建筑工程有限公司 桂建安1—90

工 程 名 称 广东商贸城C9#~C20#楼 分部分项名称 电气管线预埋

施工队（组） 水电班队（组） 施 工 人 数 人

安全技术交底内容：

1、 进入工地要戴好安全帽，系好帽带，不能穿拖鞋进入施工现场。

2、 在施工现场不准打闹、追逐，在临边地段施工要特别注意周边环境。

3、 不准随意踩踏已敷好钢筋，做好成品保护。

4、 注意用电安全，使用焊机及电动工具的电源线用软线电缆，电源从附近的配电箱引入开关箱，再经开关箱接出，确保二级漏电保护。

5、 工地用电要经工地电工准许，在电工指定的中间配电箱接出，电动工具外露不带

电的金属部份做好接地。

6、 下班时要注意切断电源，收好工具。

交 底 人 签 名 交 底 时 间 年 月 日

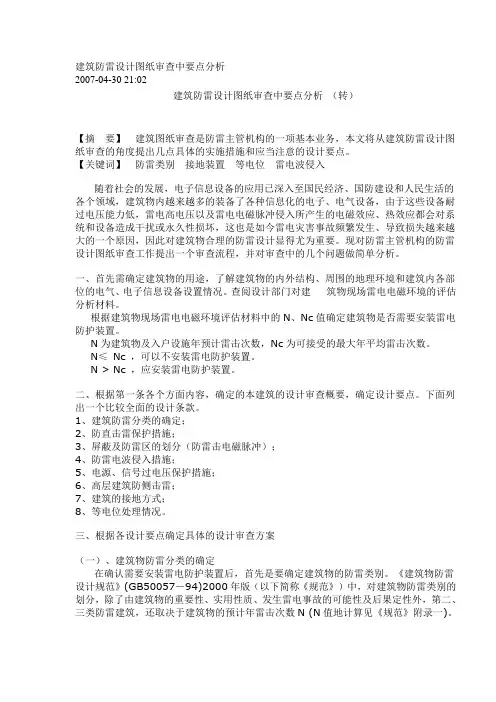

建筑防雷设计图纸审查中要点分析

2007-04-30 21:02

建筑防雷设计图纸审查中要点分析 （转）

【摘 要】 建筑图纸审查是防雷主管机构的一项基本业务，本文将从建筑防雷设计图纸审查的角度提出几点具体的实施措施和应当注意的设计要点。

【关键词】 防雷类别 接地装置 等电位 雷电波侵入

随着社会的发展，电子信息设备的应用已深入至国民经济、国防建设和人民生活的各个领域，建筑物内越来越多的装备了各种信息化的电子、电气设备，由于这些设备耐过电压能力低，雷电高电压以及雷电电磁脉冲侵入所产生的电磁效应、热效应都会对系统和设备造成干扰或永久性损坏，这也是如今雷电灾害事故频繁发生、导致损失越来越大的一个原因，因此对建筑物合理的防雷设计显得尤为重要。现对防雷主管机构的防雷设计图纸审查工作提出一个审查流程，并对审查中的几个问题做简单分析。

一、首先需确定建筑物的用途，了解建筑物的内外结构、周围的地理环境和建筑内各部位的电气、电子信息设备设置情况。查阅设计部门对建 筑物现场雷电电磁环境的评估分析材料。

根据建筑物现场雷电电磁环境评估材料中的N、Nc值确定建筑物是否需要安装雷电防护装置。

N为建筑物及入户设施年预计雷击次数，Nc为可接受的最大年平均雷击次数。

N≤ Nc ，可以不安装雷电防护装置。

N > Nc ，应安装雷电防护装置。

二、根据第一条各个方面内容，确定的本建筑的设计审查概要，确定设计要点。下面列出一个比较全面的设计条款。

1、建筑防雷分类的确定；

2、防直击雷保护措施；

3、屏蔽及防雷区的划分（防雷击电磁脉冲）；

4、防雷电波侵入措施；

5、电源、信号过电压保护措施；

6、高层建筑防侧击雷；

7、建筑的接地方式；

8、等电位处理情况。

三、根据各设计要点确定具体的设计审查方案

（一）、建筑物防雷分类的确定

在确认需要安装雷电防护装置后，首先是要确定建筑物的防雷类别。《建筑物防雷设计规范》(GB50057－94)2000年版（以下简称《规范》）中，对建筑物防雷类别的划分，除了由建筑物的重要性、实用性质、发生雷电事故的可能性及后果定性外，第二、三类防雷建筑，还取决于建筑物的预计年雷击次数N (N值地计算见《规范》附录一)。 现在不少从事建筑电气设计人员在确定防雷分类仍在参考《民用建筑电气设计规范》（JGJ/T16-92），将建筑物的防雷设计分为三级；现在对于建筑防雷设计应以《规范》为准，将其划分为三类。

建筑物防雷技术规范

一、前言

建筑物防雷技术规范是指在建筑物的设计、施工和使用过程中，为了保护建筑物及其内部设备免受雷击的损害，所制定的技术规范。本规程旨在规范建筑物防雷技术的设计、施工和检验等方面，为建筑物的安全运行提供技术保障。

二、建筑物防雷设计

1、防雷装置的选型

在建筑物防雷设计中，应根据建筑物的高度、形状、地质条件、周围环境等因素，选择适合的防雷装置。通常可选用避雷针、避雷网、接地装置、防雷带等防雷装置，其选型应符合国家相关标准。

2、防雷装置的布设

防雷装置的布设应考虑建筑物的结构、形状、高度等因素，尽可能地覆盖建筑物的各个部位。避雷针应安装在建筑物的最高点，避雷网应布设在建筑物外墙和屋顶上，接地装置应设置在建筑物的地下室或地面上，防雷带应安装在建筑物的墙体、屋顶、地面等易受雷击的部位。

3、接地系统的设计

接地系统是建筑物防雷系统中最重要的组成部分，其设计应符合国家相关标准。接地系统的设计应考虑建筑物的结构、用途、地质条件等因素，接地电阻应控制在一定的范围内。接地系统的施工应符合国家相关标准，接地电阻应在规定的时间内检测，确保其符合要求。

三、建筑物防雷施工

1、防雷装置的安装

防雷装置的安装应按照设计要求进行，施工前应制定详细的施工方案，并进行预埋件的安装和质量检查。避雷针、避雷网等防雷装置的安装应符合国家相关标准，施工现场应按照安全生产的要求进行安全防护。

2、接地系统的施工

接地系统的施工应符合国家相关标准，施工前应制定详细的施工方案，并进行预埋件的安装和质量检查。接地电阻应在规定的时间内检测，确保其符合要求。

四、建筑物防雷检验

1、防雷装置的检验

防雷装置的检验应在安装完成后进行。检验内容包括防雷装置的型号、规格、数量、布设位置、固定方式等是否符合设计要求，避雷针、避雷网等防雷装置的绝缘电阻、接地电阻是否符合要求等。

2、接地系统的检验

接地系统的检验应在施工完成后进行。检验内容包括接地电阻是否符合设计要求、接地导体是否符合国家相关标准、接地装置的接地电阻是否符合要求等。
