电收尘器常见故障及处理方法

小氮肥第３９卷第４期２０１１年４月　

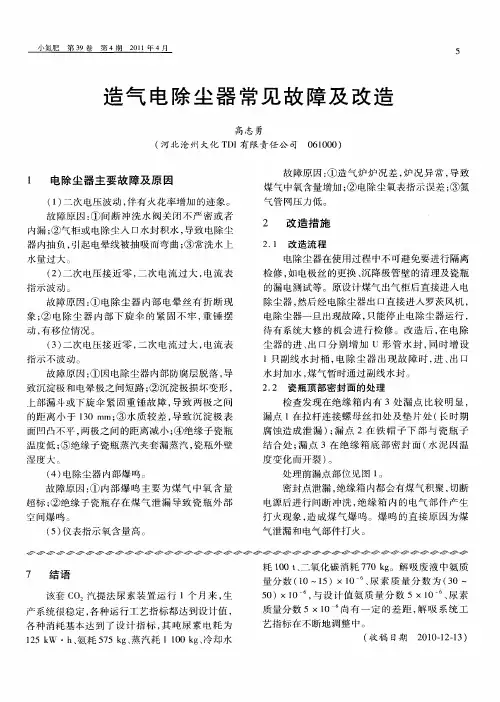

造气电除尘器常见故障及改造　

高志勇　（河北沧州大化ＴＤＩ有限责任公司０６１０００）　

１　电除尘器主要故障及原因　

（１）二次电压波动，伴有火花率增加的迹象。　故障原因：①问断冲洗水阀关闭不严密或者　内漏；②气柜或电除尘人口水封积水，导致电除尘　器内抽负，引起电晕线被抽吸而弯曲；③常洗水上　水量过大。　（２）二次电压接近零，二次电流过大，电流表　指示波动。　故障原因：①电除尘器内部电晕丝有折断现　象；②电除尘器内部下旋伞的紧固不牢，重锤摆　动，有移位情况。　（３）二次电压接近零，二次电流过大，电流表　指示不波动。　故障原因：①因电除尘器内部防腐层脱落，导　致沉淀极和电晕极之间短路；②沉淀极损坏变形，　

上部漏斗或下旋伞紧固重锤故障，导致两极之间　的距离小于１３０　ｍｍ；③水质较差，导致沉淀极表　面凹凸不平，两极之问的距离减小；④绝缘子瓷瓶　温度低；⑤绝缘子瓷瓶蒸汽夹套漏蒸汽，瓷瓶外壁　湿度大。　

（４）电除尘器内部爆呜。　故障原因：①内部爆鸣主要为煤气中氧含量　超标；②绝缘子瓷瓶存在煤气泄漏导致瓷瓶外部　空问爆呜。　（５）仪表指示氧含量高。　５　

故障原因：①造气炉炉况差，炉况异常，导致　煤气中氧含量增加；②电除尘氧表指示误差；③氮　气管网压力低。　

２　改造措施　

２．１改造流程　电除尘器在使用过程中不可避免要进行隔离　检修，如电极丝的更换、沉降极管壁的清理及瓷瓶　的漏电测试等。原设计煤气出气柜后直接进入电　除尘器，然后经电除尘器出口直接进入罗茨风机，　电除尘器一旦出现故障，只能停止电除尘器运行，　待有系统大修的机会进行检修。改造后，在电除　

尘器的进、出口分别增加Ｕ形管水封，同时增设　１只副线水封桶，电除尘器出现故障时，进、出口　水封加水，煤气暂时通过副线水封。　２．２瓷瓶顶部密封面的处理　

检查发现在绝缘箱内有３处漏点比较明显，　漏点１在拉杆连接螺母丝扣处及垫片处（长时期　腐蚀造成泄漏）；漏点２在铁帽子下部与瓷瓶子　结合处；漏点３在绝缘箱底部密封面（水泥因温　度变化而开裂）。　处理前漏点部位见图１。　

解决吸尘器无法启动的故障处理方法

吸尘器是一种常用的家电设备，可以帮助我们清理居室和家具。然而，有时我们可能会遇到吸尘器无法启动的问题，给我们的清洁工作带来很大的困扰。本文将介绍一些常见的吸尘器无法启动的故障处理方法，帮助您解决这一问题。

1. 确认电源是否正常连接：首先，检查吸尘器的电源线是否插牢固，是否有损坏。如果电源线没有连接好或者损坏，吸尘器将无法启动。确保电源线插紧，并查看是否有裂纹或破损，如有需要更换电源线。

2. 检查吸尘器开关：吸尘器的开关可能会出现接触不良或损坏，导致无法启动。请将开关拨到“关闭”位置，然后再拨到“启动”位置，反复几次。如果仍然无法启动，那么很可能需要更换吸尘器开关。

3. 清理滤芯和过滤器：吸尘器的滤芯和过滤器在使用一段时间后会积累灰尘和污垢，影响其正常运转。拆下滤芯和过滤器，用清水或者柔软的刷子清洗，并放置干燥。然后重新安装滤芯和过滤器，尝试启动吸尘器。

4. 检查吸尘器袋或容器：吸尘器袋或容器可能已满，需要清理或更换。如果吸尘器袋已满，将其取出并安全处理，然后安装新的吸尘器袋。如果使用的是容器式吸尘器，倒掉容器中的灰尘和垃圾，并清洗容器。 5. 查看电机状态：吸尘器电机可能会出现故障，导致无法启动。请检查电机是否发出异常的声音或发热。如果电机有问题，建议您联系专业技术人员进行修理或更换。

6. 检查吸头和管道：吸头和管道可能会被堵塞，导致吸力不足，甚至无法启动吸尘器。请检查吸头和管道是否有异物或堵塞物，如果有，请清理干净再试。另外，还要确保吸头和管道之间的连接牢固。

7. 考虑电源电压：有时，吸尘器无法启动是因为电源电压不稳定或过低。如果您使用的是电压稳定器，可以检查一下是否正常工作。如果电源电压过低，可以考虑更换更稳定的电源供应。

总结起来，无法启动的吸尘器故障处理方法主要包括确认电源连接、检查开关状态、清理滤芯和过滤器、检查袋或容器、查看电机状态、检查吸头和管道、考虑电源电压等。希望以上方法能够帮助您解决吸尘器无法启动的问题，让您的清洁工作更加便捷高效。如问题仍无解决，请联系专业维修人员进行检修。

Ｖａｌｕｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　紫　・１４５・　

静电除尘器常见故障的诊断及修复　Ｄｉａｇｎｏｓｉｎｇ　ａｎｄ　Ｒｅｐａｉｒｉｎｇ　Ｃｏｍｍｏｎ　Ｆａｕｌｔｓ　ｏｆ　Ｅｌｅｃｔｒｏｓｔａｔｉｃ　Ｐｒｅｃｉｐｉｔａｔｏｒ　刘鹏Ｌｉｕ　Ｐｅｎｇ　（神华天津煤炭码头有限责任公司，天津３０￣５２）　Ｓｈｅｎｈｕａ　Ｔｉａｎｊｉｎ　Ｃｏａｌ　Ｔｅｒｍｉｎａｌ　Ｃｏ．，Ｌｔｄ．，Ｔｉａｎｊｉｎ　３０￣５２，Ｃｈｉｎａ）　摘要：本文探讨了静电除尘器在专业化煤炭码头应用中的常见故障，原因分析等，并提出了静电除尘器的故障修复方法。　Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ａｒｔｉｃｌｅ　ｄｉｓｃｕｓｓｅｓ　ｔｈｅ　ｃｏｍｍｏｎ　ｆａｕｌｔｓ　ａｎｄ　ｔｈｅ　ｃａｕｓａｌ　ａｎａｌｙｓｉｓ　ｏｆ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｅｌｅｃｔｒｏｓｔａｔｉｃ　ｐｒｅｃｉｐｉｔａｔｏｒ　ｉｎ　ｓｐｅｃｉａｌｉｚｅｄ　ｃｏａｌ　ｗｈａｒｔ　ａｎｄ　ｐｕｔｓ　ｆｏｒｗａｒｄ　ｒｅｑａｉｆｉｎｇ　ｍｅｔｈｏｄｓ　ｆｏｒ　ｅｌｅｃｔｒｏｓｔａｔｉｃ　ｐｒｅｃｉｐｉｔａｔｏｒ　ｗｉｔｈ　ｆａｕｌｔｓ．　关键词：静电除尘器；故障诊断；故障修复；操作维护　Ｋｅｙ　ｗｏｒｄｓ：ｅｌｅｃｔｒｏｓｔａｔｉｃ　ｐｒｅｃｉｐｉｔａｔｏｒ；ｆａｕｌｔ　ｄｉａｇｎｏｓｉｓ；ｆａｕｌｔ　ｒｅｐａｉｒ；ｏｐｅｒａｔｉｏｎ　ａｎｄ　ｍａｉｎｔｅｎａｎｃｅ　中图分类号：ＴＵ８３４　文献标识码：Ａ　文章编号：１００６—４３１１（２０１０）２５—０１４５—０２　Ｏ引言　神华天津煤炭码头公司是国内第一个在煤作业流程中大规模　全部采用静电除尘器的公司，现有２６套静电除尘器，全部用在皮带　运输转接机房处。本公司静电除尘设备投入运行四年来，除尘效率　经过环保部门多次测定基本稳定在９９％左右。除尘效果达到万分之　左右，也就是港口每吞吐一万Ⅱ屯煤炭，除尘器回收煤尘约为１吨，　为公司的环保达标、文明生产奠定了坚实基础。所以除尘器运行状　态是否正常，直接影响公司及周围大气环境质量。下面结合除尘设　备运行四年情况，就设备常见故障的诊断、原因分析及故障修复论　述如下。　电除尘器许多故障在监测表计上会有明显反映，掌握其变化规　律对迅速判断故障范围、故障修复会起到事半功倍的效果。　１二次电流大，二次电压升不高，甚至接近于零　原因分析：①收尘极板和电晕之间短路。②电晕极振动装置的　绝缘瓷瓶破裂，对地短路。③积灰过多粉尘堆积至电晕极框架。④电　晕极断线，线头接近收尘极。　对应修复措施：①清除短路杂物。②更换承压绝缘子。③清理下　灰斗的积灰。④剪断折断的电晕线头。　２二次电流正常或偏大，二次电压较低。发电闪络　原因分析：①两极问的间距变小。②有杂物挂在极板或电晕线　上。③高压电缆击穿或漏电。　对应修复措施：①调整极间距。②清理杂物。③更换高压电缆。　３二次电压偏高。二次电流偏低　原因分析：①电晕线肥大或放电不良。②收尘极或电晕极的振　打装置未开或失灵。　对应修复措施：①分析肥大原因，采取必要的措施。②检查并修　复振打装置。　４二次电压和一次电流正常　原因分析：①毫安表并联的电容器损坏造成短路。②变压器至　毫安表连接导线在某地短路。③毫安表本身指针卡住。　对应修复措施：查找原因，清除故障。　５一、二次电流。电压均正常，但效果不理想　原因分析：①气流均布板ＩＩＬＩ￣被堵，均布不均匀。②灰斗的阻流　板脱落，气流发生短路。③靠出口处的排灰装置严重漏风，进口风量　超标。④粉尘二次飞扬。　对应修复措施：①检查气流均布板。②检查阻流板，做适当处　理。③加强密封性。④Ａ调整振打的强度，时间和周期；Ｂ改善气流　均布：Ｃ改进密封性能；Ｄ降低电场风速。　６收尘效率降低　原因分析：电场以外放电，闪络过于频繁。　对应修复措施：找出放电点并处理　作者简介：刘鹏（１９７６一），男，河北安国人，现供职于神华天津煤炭码头有限　责任公司。　７电压偏低。一次电流偏大很多，上升很快　原因分析：变压器有匝间短路。　对应修复措施．吊芯检查　８放电极故障　８．１放电极断线原因分析：因腐蚀老化引起的放电极强度不　足，电腐蚀，安装施工中的缺陷，振打力过大等。因烟气粉尘方面的　原因，使放电极支撑部件腐蚀或磨耗，从而缩短寿命。高比电阻粉尘　引起的反电晕。反复振打，放电极振动时，重锤和放电极窜动，使其　接触处引起的电腐蚀。　对应修复措施：根据被处理的烟气性质，气体温度等条件，选择　放电线的材质，形状，强度和安装方法等。　８－２放电极振动放电极振动有两种类型：一是放电极下部相　对于中间的大幅度摇动；一是放电极上部安装点与下部重锤两支点　的弦振动。这样的振动是产生电火花的原因。　振动产生的原因是由于固定在框架上的放电极张力松弛，而重　锤受烟气流速的影响产生振动，其震动周期与放电极的固有振动周　期一致，从而引起放电极的振动。　防止振动的方法是改变重锤的重量，或者改变放电极的固有振　动频率。　９收尘极故障　９．１收尘极的粉尘堆积收尘极局部粉尘堆积会使放电特性下　降，从而使收尘效率降低。局部粉尘堆积与烟尘的性质、粉尘浓度及　振打条件等因素有关，主要原因是振打系统设计不当，振打力不足　或振打力分布不均匀所致，有时由于连接收尘极板的连接螺栓松　脱，振打力传递不良，这时需要进入电场查明原因。　９．２极板变形极板变形使电极间距发生变化，其原因是烟气　温度过高、极板伸长受到限制而产生弯曲变形：或者高温粉尘堆积　在极板上产生蓄热作用而变形；或者因助燃材料过多使烟气温度超　过规定的温度值；或者在粉尘层内部的击穿电弧使极板变形。如属　于未预留极板伸长的空间裕量或安装方面的原因，在通烟气后出现　极板变形，其现象时冷态送点电压可达到额定值，通入烟尘时，电压　则随着温度的升高而大度下降，停止通烟气，电压又逐渐上升。这类　故障大都出现在新投运的电除尘器上。　９．３振打装置故障（１）卡轴。卡轴的主要原因有：①在设计热　膨胀裕量不足时，往往把振打轴顶死；②振打轴的支撑轴严重磨损；　③收尘极振打锤卡入撞击板加板的空挡；④锤头耐磨套间隙过小，　粘灰后锤头旋转不灵活，容易同其他构件挂连；⑤振打轴乘座不在　同一水平线上，超出挠性联轴节的补偿能力，影响振打轴的同轴度。　（２）锤头和砧块掉落。掉锤的主要原因是：①连接曲柄与整体锤　的大螺栓被磨断；②螺栓上的螺母松脱，③连接曲柄和振打轴的型　螺栓被磨断或腐蚀断裂。　（３）运行中锤和振打砧不对中。除安装原因外，大多数是由于振　打轴热膨胀，振打锤随之位移而造成的。　（４）保险片（销）

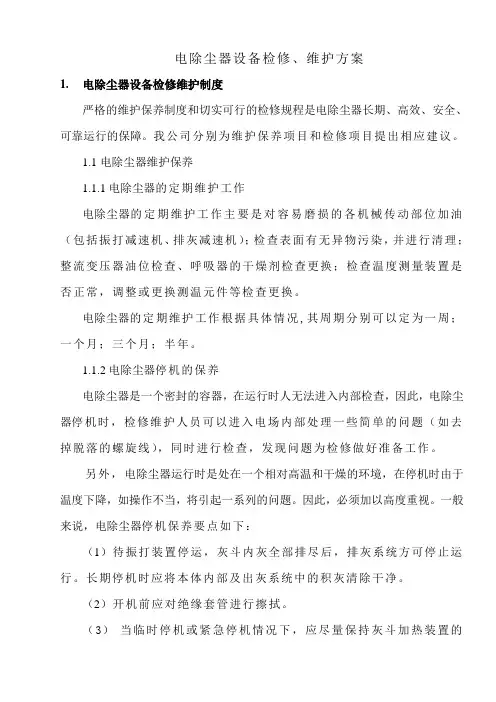

电除尘器设备检修、维护方案

1. 电除尘器设备检修维护制度

严格的维护保养制度和切实可行的检修规程是电除尘器长期、高效、安全、可靠运行的保障。我公司分别为维护保养项目和检修项目提出相应建议。

1.1电除尘器维护保养

1.1.1电除尘器的定期维护工作

电除尘器的定期维护工作主要是对容易磨损的各机械传动部位加油（包括振打减速机、排灰减速机）；检查表面有无异物污染，并进行清理；整流变压器油位检查、呼吸器的干燥剂检查更换；检查温度测量装置是否正常，调整或更换测温元件等检查更换。

电除尘器的定期维护工作根据具体情况,其周期分别可以定为一周；一个月；三个月；半年。

1.1.2电除尘器停机的保养

电除尘器是一个密封的容器，在运行时人无法进入内部检查，因此，电除尘器停机时，检修维护人员可以进入电场内部处理一些简单的问题（如去掉脱落的螺旋线），同时进行检查，发现问题为检修做好准备工作。

另外，电除尘器运行时是处在一个相对高温和干燥的环境，在停机时由于温度下降，如操作不当，将引起一系列的问题。因此，必须加以高度重视。一般来说，电除尘器停机保养要点如下：

（1） 待振打装置停运，灰斗内灰全部排尽后，排灰系统方可停止运行。长期停机时应将本体内部及出灰系统中的积灰清除干净。

（2） 开机前应对绝缘套管进行擦拭。

（3） 当临时停机或紧急停机情况下，应尽量保持灰斗加热装置的继续投运。如主设备处于备用状态且电除尘器无检修项目时，电加热、灰斗加热等应按原运行机制继续投运；振打、排灰系统继续运行时，由于灰量大量减少，可相应降低排灰系统的出力以保持一定的灰封。

（4） 当较长时间停机情况下，所有振打及排灰装置应每周连续运行一小时，以免转动部位锈涩。

1.1. 3电除尘器其他保养项目

楼梯、平台、振打防护罩等以及其他容易生锈的裸露金属表面，应定期刷漆。

1.2电除尘器检修

根据电除尘器运行规律，检修周期一般安排如下:

小修：每年一次；
