移动通信基站的天线

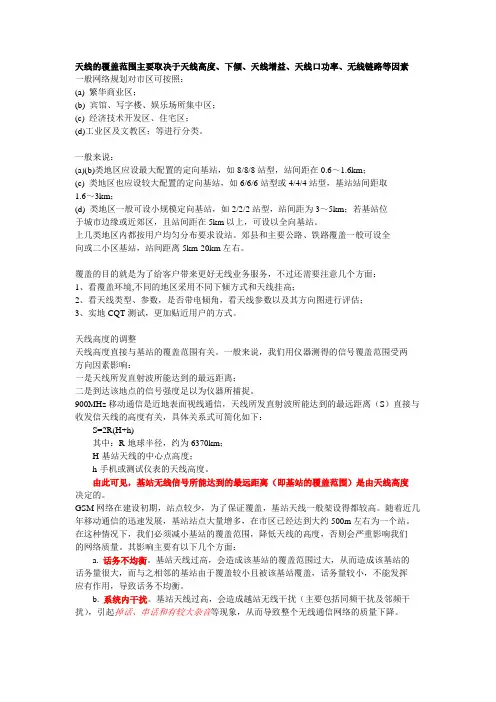

天线的覆盖范围主要取决于天线高度、下倾、天线增益、天线口功率、无线链路等因素

一般网络规划对市区可按照：

(a) 繁华商业区；

(b) 宾馆、写字楼、娱乐场所集中区；

(c) 经济技术开发区、住宅区；

(d)工业区及文教区；等进行分类。

一般来说：

(a)(b)类地区应设最大配置的定向基站，如8/8/8站型，站间距在0.6～1.6km；

(c) 类地区也应设较大配置的定向基站，如6/6/6站型或4/4/4站型，基站站间距取

1.6～3km；

(d) 类地区一般可设小规模定向基站，如2/2/2站型，站间距为3～5km；若基站位

于城市边缘或近郊区，且站间距在5km以上，可设以全向基站。

上几类地区内都按用户均匀分布要求设站。郊县和主要公路、铁路覆盖一般可设全

向或二小区基站，站间距离5km-20km左右。

覆盖的目的就是为了给客户带来更好无线业务服务，不过还需要注意几个方面：

1、看覆盖环境,不同的地区采用不同下倾方式和天线挂高；

2、看天线类型、参数，是否带电倾角，看天线参数以及其方向图进行评估；

3、实地CQT测试，更加贴近用户的方式。

天线高度的调整

天线高度直接与基站的覆盖范围有关。一般来说，我们用仪器测得的信号覆盖范围受两

方向因素影响：

一是天线所发直射波所能达到的最远距离；

二是到达该地点的信号强度足以为仪器所捕捉。

900MHz移动通信是近地表面视线通信，天线所发直射波所能达到的最远距离（S）直接与

收发信天线的高度有关，具体关系式可简化如下：

S=2R(H+h)

其中：R-地球半径，约为6370km；

H-基站天线的中心点高度；

h-手机或测试仪表的天线高度。

由此可见，基站无线信号所能达到的最远距离（即基站的覆盖范围）是由天线高度

决定的。

GSM网络在建设初期，站点较少，为了保证覆盖，基站天线一般架设得都较高。随着近几
