高速公路公路养护维修作业交通标志设置示意图(国标2015)

公路 养护 业区共分为6个区域组成：
1、警告区S，从作业控制区起点设置施工标志到上游过 渡区之间的路段，用以警告车辆驾驶员已经进入养护维修作 业路段，按交通标志调整行车状态。 2、上游过渡区Ls，是保证车辆平稳地从封闭车道的上 游横向过渡到缓冲区旁边非封闭车道的路段。 3、缓冲区H，防止驾驶员判断失误，从上游过渡区闯 入工作区，造成人员伤害和设备的损坏。 4、工作区G，是养护维修作业的工作场所，也是养护 维修作业人员工作、堆放建筑材料、停放施工设备的地方。 5、下游过渡区LX，是保证车辆平稳地从工作区旁边的 车道横向过渡到正常车道的路段。 6、终止区Z，是为通过或绕过养护维修作业地段的车 辆提供一个调整行车状态的路段。

高速公路养护维修作业控制区安全防护设施设置图例前言高速公路是连接城市的重要交通枢纽，每天都有大量车辆通过。

在使用过程中，道路可能会出现裂缝、路面坑洞等问题，这些问题如果不及时进行维修保养，会严重影响行车安全和路面使用寿命。

为了保障公路的安全使用，需要设置养护维修作业控制区安全防护设施来控制维修作业区的流量，增加安全保护措施。

安全防护设施设置要求高速公路养护维修作业控制区安全防护设施设置应符合以下要求：1.安全防护设施应符合交通标准，能够安全防护。

2.安全防护设施应在施工前充分安排，清晰标识和提示。

3.安全防护设施应设立明显标识，警示作用于车辆。

安全防护设施设置选址高速公路养护维修作业控制区安全防护设施的选址应符合以下要求：1.应位于作业控制区的边缘，防护作业区周边。

2.应根据实际需要确定选址，如作业区长度、位置以及通行车辆情况等。

安全防护设施类型高速公路养护维修作业控制区安全防护设施通常有以下几种类型：1.土方墙体：在控制区边缘设置，作为防护障碍物。

2.缆绳：在作业控制区的边缘采用钢缆绳挂控制区标识牌和警示灯等设备。

3.钢管围挡：在较重要或较长的作业控制区采用钢管围挡进行隔离。

为了更好的理解上述安全防护设施类型的设置，下面将对各种设施类型进行详细介绍。

土方墙体土方墙体示意图土方墙体示意图•在安全防护设施选择中，土方墙通常被认为是最常见的一种选择。

•作业控制区边缘铺设一定规格的土方墙后，可有效的划分作业区的范围，控制作业区的流量。

•土方墙的高度应不低于1.5米，厚度应不小于0.5米。

缆绳缆绳示意图缆绳示意图•在作业控制区的边缘通常采用钢缆绳挂控制区标识牌和警示灯等设备，避免车辆进入封控区域。

•缆绳应采用桥梁专用的钢丝绳，直径不应小于10mm，且应具备一定的抗张能力。

•缆绳的挂设高度一般在1.5m至2.0m之间。

钢管围挡钢管围挡示意图钢管围挡示意图•在较重要或较长的作业控制区，也可采用钢管围挡进行隔离。

公路养护作业控制区布置要素表
公路等级 设计速度（km/h） 最终限速值（km/h） 交通量Q≤1400 [pcu/(h·ln)] 警告区最小长度-S(m) 交通量1400＜Q≤1800 [pcu/(h·ln)] 匝道养护作业 封闭车道上游过渡区最小长度-Ls(m) 纵向缓冲区最小长度-H(m) 封闭车道宽3.75m 下坡坡度≤3% 下坡坡度＞3% 120 80 1600 2000 高速公路 100 60 1500 1800 80 40 1200 1600 100 60 一级公路 80 40 1000 1500 60 30
公路养护安全设施图表标志名称标志图案备注施工标志施工距离标志施工长度标志慢行标志车道数减少标志改道标志导向标志出口指示标志重车告右行驶标志重车告右停靠区标志限速标志解除限速标志三角形边长130cm三角形边长130cm长方形长宽120cm60cm三角形边长130cm长方形长宽180cm60cm三角形边长130cm长方形长高200cm100cm三角形边长130cm长方形长宽180cm60cm长方形长宽180cm60cm长方形长宽120cm40cm长方形长宽120cm40cm直径120cm超车标志解除禁止超车标志减速让行标志附设警示灯的路栏警示频闪灯直径120cm直径120cm三角形边长90cm长方形1长宽180cm40cm长方形2长宽180cm20cm黄色蓝色相间闪光可视距离150m
工作区长度-G
防撞桶 主要车道渠化设施 水马
附设警示灯路栏 下游过渡区-Lx 终止区-Z 相临两个工作区最小净距值
匝道养护作业警告区长度不宜小于300m，当匝道长 度小于警告区最小警告区长度时，作业控制区最前 端的交通标志应布设在匝道入口处。 190 120 150 120 80 100 50 50 50 120 80 100 50 50 50 30 30 30

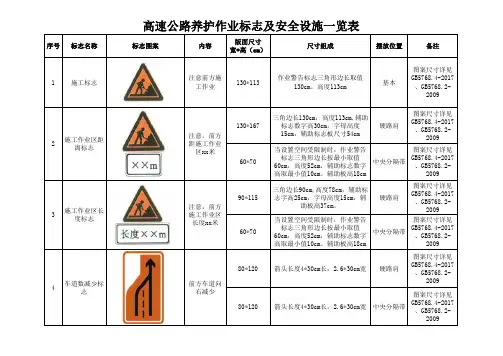

序号标志名称标志图案内容版面尺寸宽*高（cm）尺寸组成摆放位置备注1施工标志注意前方施工作业130*113作业警告标志三角形边长取值130cm，高度113cm基本图案尺寸详见GB5768.4-2017、GB5768.2-2009 130*167三角边长130cm，高度113cm,辅助标志数字高30cm，字母高度15cm，辅助标志板尺寸54cm硬路肩图案尺寸详见GB5768.4-2017、GB5768.2-2009 60*70当设置空间受限制时，作业警告标志三角形边长按最小取值60cm，高度52cm，辅助标志数字高取最小值10cm。

辅助板高18cm中央分隔带图案尺寸详见GB5768.4-2017、GB5768.2-2009 90*115三角边长90cm,高度78cm，辅助标志字高25cm，字母高度15cm，辅助板高37cm。

硬路肩图案尺寸详见GB5768.4-2017、GB5768.2-2009 60*70当设置空间受限制时，作业警告标志三角形边长按最小取值60cm，高度52cm，辅助标志数字高取最小值10cm。

辅助板高18cm中央分隔带图案尺寸详见GB5768.4-2017、GB5768.2-2009 80*120箭头长度4*30cm长，2.6*30cm宽硬路肩图案尺寸详见GB5768.4-2017、GB5768.2-2009 80*120箭头长度4*30cm长，2.6*30cm宽中央分隔带图案尺寸详见GB5768.4-2017、GB5768.2-2009注意，前方距施工作业区xx米注意，前方施工作业区长度xx米前方车道向右减少4施工作业区距离标志2施工作业区长度标志3车道数减少标志100*120箭头长度4*30cm长，3.3*30cm宽硬路肩图案尺寸详见GB5768.4-2017、GB5768.2-200980*120箭头长度4*30cm长，2.6*30cm宽中央分隔带图案尺寸详见GB5768.4-2017、GB5768.2-20096导向标志前方向右行驶120*60速度大于80cm，基本单元选用60*80cm；速度小于80km/h，基本单元选用40*60cm；最小22*40cm，此处按限速60km/h取值上游过渡区图案尺寸详见GB5768.4-2017、GB5768.2-2009D=120速度110km/h，D=120cm 警告区图案尺寸GB5768.2-2009D=50建议D=60受限空间，取值不小于D=50cm 中央分隔带图案尺寸GB5768.2-2009D=100建议D=120速度80km/h，D=100cm 警告区图案尺寸GB5768.2-2009D=80建议D=120速度60km/h，D=80cm缓冲区图案尺寸GB5768.2-2009D=50建议D=60受限空间，取值不小于D=50cm中央分隔带图案尺寸GB5768.2-20097限速60限速标志8车道数减少标志限速标志限速80前方车道向右减少5D=80速度60km/h，D=80cm终止区图案尺寸GB5768.2-2009D=50建议D=60受限空间，取值不小于D=50cm中央分隔带图案尺寸GB5768.2-200910注意交通引导人员前方注意交通引导人员113*130三角边长130cm，高度113cm硬路肩图案尺寸详见GB5768.4-2017、GB5768.2-200911出口关闭前方出口关闭140*100字高50cm，按限速60km/h考虑，取值140*100cm出口前2km、1km、500m标志牌上，出口位置图案尺寸详见GB5768.4-2017、GB5768.2-200912出口前方出口140*100字高50cm，按限速60km/h考虑，取值140*100cm出口位置图案尺寸详见GB5768.4-2017、GB5768.2-200913移动作业标志移动作业90*78或单独100*87红旗40*40cm，三角边90cm，高78cm，单独设置时三角边长不小于100cm，高87cm车尾或单独使用时距地高不小于50cm详见GB5768.4-20179解除限速60解除限速标志14移动作业标志移动作业100*60红旗40*40cm，长方形100*60cm车尾详见GB5768.4-201715封闭绕行标志前方封闭绕行字高60cm，186*150字高50cm，155*125字高取值60cm，宽60*（0.2+0.5+1.1+0.5+0.2）=150cm，长60*（0.2+0.8+1.1+0.8+0.2）=186cm作业路段交叉口前图案尺寸详见GB5768.4-2017、GB5768.2-200916路栏路栏250*150或180*100或140*160三种类型路栏作业区前图案尺寸详见GB5768.4-2017、GB5768.2-200917交通锥交通锥大于90，50至90大于90，50至90渠化设施图案尺寸详见GB5768.4-2017、GB5768.2-200918交通桶交通桶大于90大于90渠化设施图案尺寸详见GB5768.4-2017、GB5768.2-200919交通柱交通柱大于90，50至90大于90，50至90空间受限时渠化设施详见GB5768.4-201720附着式施工警告灯附着式施工警告灯100*180100*180作业区前图案尺寸详见GB5768.4-2017、GB5768.2-200921高杆旗高杆旗240三面橙色旗40*40cm，旗帜下缘距地大于240cm交通密度大，作业时间短详见GB5768.4-201722可变箭头信号灯可变箭头信号灯120*40距地大于120cm，120*40cm车尾，作业区前详见GB5768.4-2017。
