3.3加压溶气气浮单元设计计算本厂采用部分回流加压溶气气浮法，它是将空气在一定压力下溶入水中，然后在减压条件下水中的空气呈微小气泡析出，黏附废水中的悬浮物，一起上浮到水面进行固液分离使悬浮物被去除的技术，气浮法去除SS效率为E g＝85%，产生污泥含水率P g＝96%。
以下是气浮池的计算过程：3.3.1设计条件水量Q=480m3/d=0.005556m3/s，SS=800mg/L，气浮区水平流速ν=5mm/s，絮体上浮速度u=2.5mm/s，溶气水回流比R=20%，水温T=20℃，废水溶气罐内停留时间t d=4min，气浮池内接触时间t C=6min，分离室内停留时间t S=30min。
3.3.2气浮—絮凝池的设计计算(1)确定气固比a、回流水量Q Ra=AS=ρC S(fPP㊀−1)×Q rQS a式中A——减压至常压时释放的空气量，g/d；S——悬浮固体干重，g/d；ρ——空气密度，g/L；C S——在一定温度下，一个大气压时的空气溶解度，mL/L；p——溶气罐压力（绝对压力）；f——加压溶气系统溶气效率；Q r——加压溶气用水量，m3/d；查表得ρ=1.164g/L，C S=18.7mL/L，P=0.2MPa，f=0.85，所以a=ρC S(fPP㊀−1)×Q rQS a=1.164×18.7×(0.85×200000101325−1)×576480×800=0.02213回流水量Q R=480×20%=96m3/d（2）接触区容积V C=t2（Q+Q R）24×60=6×（480+96）24×60=2.4m3（3）分离区容积V S=t S（Q+Q R）24×60=30×（480+96）24×60=12m3（4）气浮池有效水深H=V S×t S=0.75m （5）分离区面积A S和长度L SA S=V SH=120.75=16m2分离区池宽B S=4.0m，则分离区的长度L S=A SB S =164.0=4.0m（6）接触区面积A C和长度L CA C=V CH=2.40.75=3.2m2L C=A CB=3.24=0.8m（7）浮选池进水管：D i=100mm，u=0.5m/s；出水管D o=100mm。
部分加压溶气气浮池的设计计算
部分加压溶气气浮池的设计计算主要涉及以下几个方面：池体尺
寸计算、气溶解装置计算、气量计算以及溶气效率计算。
1. 池体尺寸计算：首先需要确定处理污水流量Q和污水浓度C，然后根据污水处理的要求和经验数据，计算出池体的有效水深H和池
体单位水面积A。
设定污水停留时间t，可以计算出池体总体积
V=T*Q/t，其中T为设计时段。
2. 气溶解装置计算：气溶解装置是将气体均匀分布到污水中以
实现溶气的过程，可采用气水混合装置、曝气管或喷气系统等。
根据
污水处理工艺和气液负荷计算，确定装置的尺寸和数量。
3. 气量计算：根据所需溶气效果和污水特性，计算出单位体积
污水需要的气体量，一般以毫克氧气/升污水或毫克气体/升污水表示。
然后根据处理污水流量和所需气体量，计算出总的气体量。
4. 溶气效率计算：溶气效率指的是气体在单位时间内溶解到污
水中的效果。
根据溶气过程中的气液接触方式（例如气泡大小、气液
接触时间等因素），可以计算出溶气效率。
设计计算结果应根据具体情况进行验证和修正。
气浮工艺及加压溶气气浮的原理与设计要点气浮工艺是一种将气体注入废水中，通过气体和水的密度差异以及气泡与悬浮物质粒子的附着作用，使悬浮物质在水中迅速升浮，从而达到净化水体的目的的一种工艺方法。
气浮工艺可以分为气浮浮选、高效气浮、电气一体化气浮、加压气浮等，其中加压溶气气浮是气浮工艺的一种改进版本。
加压溶气气浮的原理是在溶解气浮池中，通过加压的方式将气体（通常是空气）通过溶气装置溶解到水中，形成大量的微小气泡。
然后将含有微小气泡的饱和溶气水通过水泵加压注入废水池中，使溶解气体突然减压，气泡在废水中迅速脱溶，产生大量微小气泡。
这些气泡在水中形成浮力，并对悬浮物质粒子产生吸附作用，使其迅速升浮到水表并形成浮渣。
通过浮渣的刮除和排除，从而达到废水净化的目的。
加压溶气气浮的设计要点如下：1.溶气装置设计：溶解气体的装置需要具备较高的气体溶解效率。
常用的溶气装置包括溶气鼓风机、溶气泵等。
选择适当的溶气装置，能够有效地将气体溶解到水中。
2.加压注水系统设计：加压注水系统需要能够将含有溶气水的水泵将水注入到废水池中，并能够准确控制注水流量和压力。
注水系统要具备较高的稳定性和调节性，以满足不同水质和处理效果的要求。
3.气浮装置设计：气浮池内部的结构和布置需要能够提供充足、均匀的气泡和悬浮物质的接触区域，并能够有效地收集和排除浮渣。
常用的气浮装置包括气浮池、浮渣刮板机、清污装置等。
4.控制系统设计：加压溶气气浮的控制系统需要能够准确控制气体溶解、加压注水和浮渣刮槽的操作。
控制系统需要能够实时监测水质和处理效果，并能够根据不同的工况和要求进行自动调整和控制。
5.安全保护装置设计：加压溶气气浮工艺需要具备一些安全装置，以防止压力异常、水质状况不良等情况的发生。
常用的安全装置包括过压保护装置、水位控制装置、流量控制装置等。
6.运行和维护管理设计：加压溶气气浮装置的运行和维护管理需要进行规范和有效的管理。
包括定期检查设备运行情况、清洗和维护设备、及时更换易损件等。
简述部分出水回流加压溶气气浮法的基本流程（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diaryappreciation, sentence excerpts, ancient poems, classicarticles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!出水回流加压溶气气浮法是一种常用的水处理技术，广泛应用于污水处理厂和工业废水处理过程中，其基本原理是利用气体气泡的上浮来去除水中的悬浮物和有机物质。
加压溶气气浮工程方案一、前言随着工业化进程的不断推进和人们对环境保护的日益重视，水处理工程也成为了一个备受关注的问题。
其中，气浮工程是一种常见的水处理方法，通过向水中注气，使悬浮物浮在水面上，然后进行分离处理。
而加压溶气气浮工程则是对传统气浮工程的升级和优化，其能够更高效地去除水中目标物质，达到更好的处理效果。
本文将就加压溶气气浮工程进行详细介绍，包括工程原理、设计方案、设备选型等内容。
二、加压溶气气浮工程原理1. 加压溶气气浮的原理加压溶气气浮是利用气体的溶解性与压力成正比关系的基本物理特性，通过向水中注气、将气体在高压情况下溶解到水中，使得水中的气体浓度增加，然后通过突然减压的方式释放气体，从而产生微小气泡，水和目标物质则一定程度地被吸附在气泡表面，使得它们一起浮到水表，最后通过物理和化学方法进一步分离处理。
2. 加压溶气气浮的优势（1）高效：相较于传统气浮工程，加压溶气气浮利用高浓度的气体使得气泡更加微小，能够更好地吸附水中的悬浮物质，从而更高效地进行处理。
（2）节能：加压溶气气浮能够在较低的气体用量下达到较好的处理效果，节约了能源成本。
（3）生产成本低：通过减少处理时间、提高效率和节约成本，加压溶气气浮工程使得生产成本得到了较大的降低。
（4）适用范围广：加压溶气气浮不受水质、水量等因素的限制，可广泛应用于污水处理、环保工程等领域。
三、加压溶气气浮工程设计方案1. 工程概述加压溶气气浮工程主要包括水处理厂房选址、工艺流程设计和设备选型等。
根据水质情况、处理量等，需要综合考虑工程的实际情况进行设计。
2. 厂房选址厂房选址应根据水处理工程的实际需求，选择离水源近、周围无臭味、噪音的场地，且保证排放和处理的安全性。
3. 工艺流程设计加压溶气气浮工程的工艺流程包括预处理、溶气、气浮、沉淀过程等。
通过对原水的预处理，将水中的杂质去除，再在高压条件下注气、释放气体，最后进行气浮与沉淀的过程，达到处理水的目的。

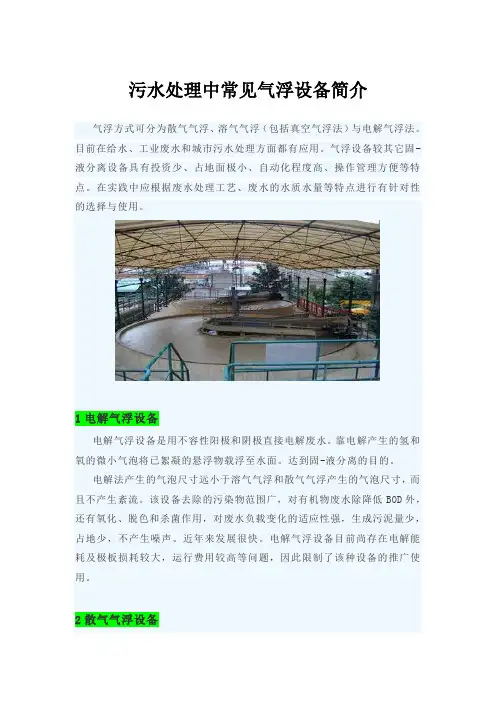

污水处理中常见气浮设备简介气浮方式可分为散气气浮、溶气气浮（包括真空气浮法）与电解气浮法。
目前在给水、工业废水和城市污水处理方面都有应用。
气浮设备较其它固-液分离设备具有投资少、占地面极小、自动化程度高、操作管理方便等特点。
在实践中应根据废水处理工艺、废水的水质水量等特点进行有针对性的选择与使用。
1电解气浮设备电解气浮设备是用不容性阳极和阴极直接电解废水。
靠电解产生的氢和氧的微小气泡将已絮凝的悬浮物载浮至水面。
达到固-液分离的目的。
电解法产生的气泡尺寸远小于溶气气浮和散气气浮产生的气泡尺寸，而且不产生紊流。
该设备去除的污染物范围广，对有机物废水除降低BOD外，还有氧化、脱色和杀菌作用，对废水负载变化的适应性强，生成污泥量少，占地少，不产生噪声。
近年来发展很快。
电解气浮设备目前尚存在电解能耗及极板损耗较大，运行费用较高等问题，因此限制了该种设备的推广使用。
2散气气浮设备散气气浮设备是靠高速旋转叶轮的离心力所造成的真空负压状态将空气吸入，成为微细的空气泡而扩散于水中。
气泡由池底向水面上升并粘附水中的悬浮物一起带至水面。
达到固-液分离的目的。
形成的浮渣不断地被缓慢旋转的刮渣板刮出池外。
水流的机械剪切力与扩散板产生的气泡较大（直径达1mm左右），不易与细小颗粒和絮凝体相吸附，反而易将絮体打碎，因此，散气气浮不适用于处理含颗粒细小与絮体的废水。
散气气浮设备气浮时间约为30nim,溶气量达0.51m3/m3（气/水）。
旋转叶轮周边线速度约为12.5m/s。
该设备应用范围有油漆、制革、炼油、印染、化学、乳品加工、纤维生产、造纸、食品饮料、屠宰、纺织、机械加工、市政污水等小型污水处理工程。
3溶气真空气浮设备水中过饱和空气在减压时能以微细的气泡形式释放出来，从而使水中的杂质颗粒被粘附而上浮。
达到固-液分离的目的。
如果先将空气加压使其溶于水形成空气过饱和溶液，然后减至常压使空气析出，称为加压溶气气浮；如果将废水在常压下曝气后在真空条件下诱使溶气逸出，称为真空式气浮。

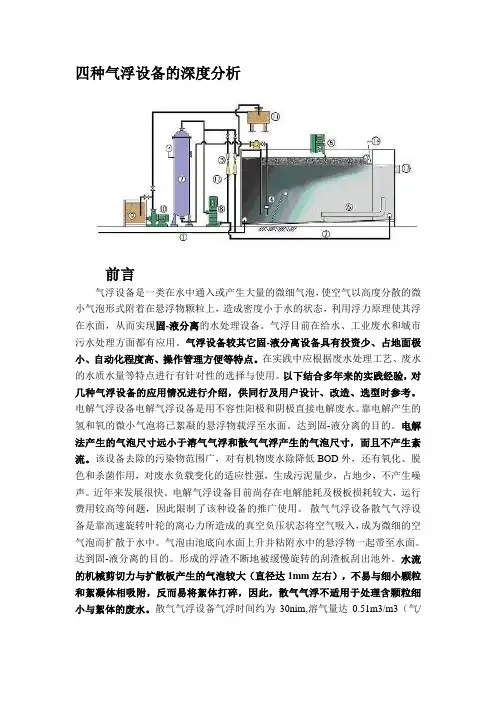

四种气浮设备的深度分析前言气浮设备是一类在水中通入或产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。
气浮目前在给水、工业废水和城市污水处理方面都有应用。
气浮设备较其它固-液分离设备具有投资少、占地面极小、自动化程度高、操作管理方便等特点。
在实践中应根据废水处理工艺、废水的水质水量等特点进行有针对性的选择与使用。
以下结合多年来的实践经验，对几种气浮设备的应用情况进行介绍，供同行及用户设计、改造、选型时参考。
电解气浮设备电解气浮设备是用不容性阳极和阴极直接电解废水。
靠电解产生的氢和氧的微小气泡将已絮凝的悬浮物载浮至水面。
达到固-液分离的目的。
电解法产生的气泡尺寸远小于溶气气浮和散气气浮产生的气泡尺寸，而且不产生紊流。
该设备去除的污染物范围广，对有机物废水除降低BOD外，还有氧化、脱色和杀菌作用，对废水负载变化的适应性强，生成污泥量少，占地少，不产生噪声。
近年来发展很快。
电解气浮设备目前尚存在电解能耗及极板损耗较大，运行费用较高等问题，因此限制了该种设备的推广使用。
散气气浮设备散气气浮设备是靠高速旋转叶轮的离心力所造成的真空负压状态将空气吸入，成为微细的空气泡而扩散于水中。
气泡由池底向水面上升并粘附水中的悬浮物一起带至水面。
达到固-液分离的目的。
形成的浮渣不断地被缓慢旋转的刮渣板刮出池外。
水流的机械剪切力与扩散板产生的气泡较大（直径达1mm左右），不易与细小颗粒和絮凝体相吸附，反而易将絮体打碎，因此，散气气浮不适用于处理含颗粒细小与絮体的废水。
散气气浮设备气浮时间约为30nim,溶气量达0.51m3/m3（气/水）。
旋转叶轮周边线速度约为12.5m/s。
在部分行业中的运行情况见表1。
表1 散气气浮设备在部分行业中运行的情况。
由表1数据分析，COD（BOD）经处理后其去除率在43.38%-89.1%，SS 的去处理在90%-99.8%，油脂的去除率在78%-99.3%。

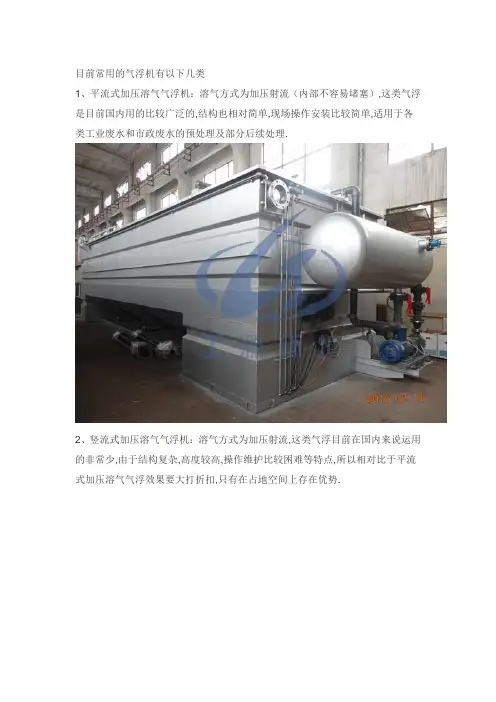

目前常用的气浮机有以下几类1、平流式加压溶气气浮机：溶气方式为加压射流（内部不容易堵塞）,这类气浮是目前国内用的比较广泛的,结构也相对简单,现场操作安装比较简单,适用于各类工业废水和市政废水的预处理及部分后续处理.2、竖流式加压溶气气浮机：溶气方式为加压射流,这类气浮目前在国内来说运用的非常少,由于结构复杂,高度较高,操作维护比较困难等特点,所以相对比于平流式加压溶气气浮效果要大打折扣,只有在占地空间上存在优势.3、多相混溶气浮机（也叫溶气泵气浮）：溶气方式为泵前负压吸气,这类气浮目前在国内运用的比较多,由于其无需空压机和压力容器（大储气罐除外）等特点,基本可以代替传统的有水泵、空压机、溶气罐等形式的加压溶气气浮,一般选择进口溶气泵,如EDUR、尼可尼等,国内溶气泵效果及使用寿命均不能和进口的相比.4、高效浅层气浮机：溶气方式为加压射流,这类气浮在国内运用的也相当广泛,尤其在造纸行业,其他行业近几年也开始慢慢使用,由于结构复杂,技术含量相对比较高,目前国内做的好的并不是很多（适用于处理水量较大的项目,水量低于100T/H的建议用GF型溶气气浮）.5、涡凹气浮机：溶气方式为叶轮高速旋转负压吸气产生微气泡,这类气浮国内运用的比较广泛,主要在含油废水的预处理段,效果较好.6、序进式气浮机：溶气方式为涡凹曝气+多相混溶（溶气泵）,其实这类气浮在国内很早就有使用的,即涡凹气浮+溶气气浮组合使用的,在含油废水处理中运用较多,只不过近几年开始推广这种组合,并不是新的技术.7、催化氧化气浮机：溶气方式为催化氧化罐+加压射流溶气,这类气浮在国内运用的极少,主要用于浓度、COD等比较高难处理的特种废水.8、多级气浮机：溶气方式为加压射流,这类气浮运用的也比较多,特点是占地面积小,处理能力高,耐冲击负荷大.9、实验气浮：主要用于各类废水的气浮可行性的定性定量飞分析.10、微型气浮：主要用于小水量的废水处理.。
