精陶喷墨机说明书

1.安全说明本章对热升华显色系统的安装、操作人员需了解的警告用语以及粘贴在热升华显色系统上的注意事项和警告标签做出说明* 在热升华显色系统的安装和操作过程中，请务必遵从本手册的指导和警告1.1警告、注意和参考本操作手册中的警报显示内容和热升华显色系统粘贴的警告标签按照其危险程度（事故等级）的优先顺序分为以下三级。

请理解以下警告用语的含义并遵从本手册的内容（指示）警告含义用于如不避免则有可能导致死亡或严重伤害等危险的情况用于如不避免则有可能导致轻度或中度疾病、或造成本产品完全或部分损坏等危险的情况○参○考用于特定注意事项以及需要强调的信息1.2重要的安全说明为了保证热升华显色系统的安全使用，以下是必须遵从的通用注意事项。

◎不要将热升华显色系统安装在以下可能导致绘图仪损坏或者可能造成热升华显色系统跌落或可能被意外碰落的地方：- 1 -不稳固的地面倾斜的地方可传导其它机械振动的地方◎不要踩踏热升华显色系统，且勿将重物放在热升华显色系统之上。

否则可能导致热升华显色系统损坏、跌落或被意外碰落。

◎不要用毯子或桌布等遮盖热升华显色系统，且勿封闭通风孔。

如果封闭通风孔，热升华显色系统内部可能会聚积热量并可能导致火灾。

◎不要将热升华显色系统安装在湿度大、灰尘多的场所，则可能会导致触电和火灾。

◎不要使用破损的电源线，否则可能会导致触电和火灾。

◎不要用湿手插拔电源插头，可能会导致触电。

◎不要将地线连接到下列地方：燃气管线存在起火和爆炸的危险。

电话线和避雷针的地线被闪电击中时可能会有强电流通过。

水管和水龙头如果金属管线中间接有塑料管，则可能导致接地不起作用。

- 2 -◎若有异物或水等液体进入热升华显色系统，此时请勿使用热升华显色系统。

否则可能会导致触电和火灾。

应立即关闭，将电源线与电源插座分离，并联系当地的经销商。

◎要按照操作手册中的指示连接各种电线。

错误的接线可能会导致火灾。

◎要直接从电源插座向打印机供电。

不要在同一插座上使用复杂的多个插头。

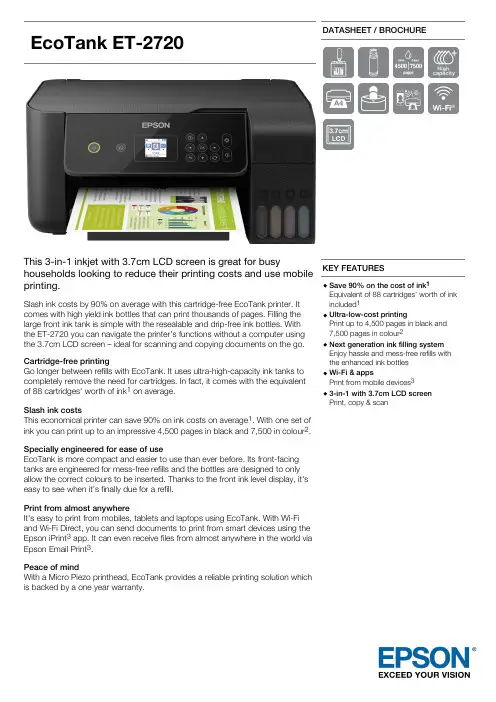

EcoTankET-2720DATASHEET / BROCHUREThis 3-in-1 inkjet with 3.7cm LCD screen is great for busyhouseholds looking to reduce their printing costs and use mobileprinting.Slash ink costs by 90% on average with this cartridge-free EcoTank printer. Itcomes with high yield ink bottles that can print thousands of pages. Filling the large front ink tank is simple with the resealable and drip-free ink bottles. With the ET-2720 you can navigate the printer’s functions without a computer using the 3.7cm LCD screen – ideal for scanning and copying documents on the go.Cartridge-free printingGo longer between refills with EcoTank. It uses ultra-high-capacity ink tanks to completely remove the need for cartridges. In fact, it comes with the equivalent of 88 cartridges' worth of ink 1 on average.Slash ink costsThis economical printer can save 90% on ink costs on average 1. With one set of ink you can print up to an impressive 4,500 pages in black and 7,500 in colour 2.Specially engineered for ease of useEcoTank is more compact and easier to use than ever before. Its front-facing tanks are engineered for mess-free refills and the bottles are designed to only allow the correct colours to be inserted. Thanks to the front ink level display, it's easy to see when it’s finally due for a refill.Print from almost anywhereIt's easy to print from mobiles, tablets and laptops using EcoTank. With Wi-Fi and Wi-Fi Direct, you can send documents to print from smart devices using the Epson iPrint 3 app. It can even receive files from almost anywhere in the world via Epson Email Print 3.Peace of mindWith a Micro Piezo printhead, EcoTank provides a reliable printing solution which is backed by a one year warranty.KEY FEATURESSave 90% on the cost of ink 1Equivalent of 88 cartridges' worth of ink included 1Ultra-low-cost printingPrint up to 4,500 pages in black and 7,500 pages in colour 2Next generation ink filling system Enjoy hassle and mess-free refills with the enhanced ink bottles Wi-Fi & appsPrint from mobile devices 33-in-1 with 3.7cm LCD screen Print, copy & scanPRODUCT SPECIFICATIONSTECHNOLOGY Printing Method Epson Micro Piezo™ print head Minimum Droplet Size 3 pl Ink Technology Dye InkPrinting Resolution 5.760 x 1.440 dpiNozzle Configuration 180 Nozzles black, 59 Nozzles per colour ApplicationHomeAll-in-One Functions Print, Scan, CopyPRINTPrinting Speed ISO/IEC 2473410 pages/min Monochrome, 5 pages/min Colour Maximum Printing Speed 33 pages/min Monochrome (plain paper), 15 pages/min Colour (plain paper)ColoursBlack, Cyan, Yellow, MagentaFirst Page Out from ReadyMonochrome 10 Seconds, Colour 16 Seconds For detailed information on printing speeds please visit http://www.epson.eu/testing.SCANScanning Resolution 1.200 dpi x 2.400 dpi (Horizontal x Vertical)Scanner typeContact image sensor (CIS)PAPER / MEDIA HANDLING Number of paper trays 1Paper Formats A4, A5, A6, B6, Letter, Legal, Executive, B5, 10 x 15 cm, 13 x 18 cm, C6 (Envelope), DL (Envelope), No. 10 (Envelope)DuplexManualMedia Handling Borderless print (up to 10 x 15cm), Manual duplex GENERAL Energy Use 12 W (standalone copying, ISO/IEC 24712 pattern), 0,7 W (sleep mode), 4,3 W (Ready), 0,2 W (Power off)Product dimensions 375 x 347 x 179 mm (Width x Depth x Height)Product weight 4 kgCompatible Operating SystemsMac OS X 10.6.8 or later, Windows 10, Windows 7, Windows 7 x64, Windows 8 (32/64 bit), Windows 8.1, Windows 8.1 x64 Edition, Windows Server 2008 R2, Windows Server 2012 R2, Windows Server 2016, Windows Vista, Windows Vista x64, Windows XP SP3, Windows XP Professional x64 Edition SP2WLAN SecurityWEP 64 Bit, WEP 128 Bit, WPA PSK (TKIP), WPA2 PSK (AES)Mobile and Cloud printing services Epson Connect (iPrint, Email Print, Remote Print Driver), Apple AirPrint, Google Cloud Print ColourBlackOTHER FEATURES LCD screen Type: Colour, Diagonal: 3,7 cm OTHER Warranty12 months Carry in, 30.000 pages Optional warranty extension available LOGISTICS INFORMATIONSKU C11CH42402EAN code 8715946665146Country of OriginPhilippinesEcoTank ET-2720WHAT'S IN THE BOX4 x 65ml individual ink bottles (Bk,C,Y,M)Main unit Power cable Setup guideWarranty documentINK CARTRIDGE COMPATIBILITY104104104104INK BOTTLE YIELD DATAIncluded 3.600 pages* 6.500 pages*Replacement4.500 pages*7.500 pages** Quoted yields are extrapolated based on Epson original methodology from the print simulation of Test Patterns provided in ISO/IEC 24712 with replacement sets of ink. Quoted yields are NOT based on ISO/IEC 24711. Quoted yields may vary depending on the images that you areprinting, the paper type that you are using, the frequency of your prints and environmental conditions such as temperature. During the initial printer setup, a certain amount of ink is used to fill the print head's nozzles,therefore the yield of the initial bundled set can be lower.1. Average number of cartridges required /savingsachieved printing the same number of pages using the ink bottles included within the EcoTank range, excludinghardware price. Comparison made on the average of the A4EcoTank range versus the average of the top 10 best selling models in Western Europe, in the period January 2017– December 2017, as tracked by GfK. Printing costs calculated on the proportion of Standard and XL cartridges as tracked by GfK for the same reference period for the Western European market, using average retail prices. Ink cartridge yields as communicated by the manufacturer’s websites.2. Quoted yields are extrapolated based on Epson original methodology from the print simulation of Test Patterns provided in ISO/IEC 24712 based on the replacement ink bottles. Quoted yields are NOT based on ISO/IEC 24711.Quoted yields may vary depending on the images that you are printing, the paper type that you are using, the frequency of your prints and environmental conditions such as temperature. During the initial printer setup, a certain amount of ink is used to fill the print head's nozzles,therefore the yield of the initial bundled set can be lower.3. 3.Requires a wireless connection to the internet. For more information, supported languages and devices please visit www.epsonconnect.euEpson Deutschland GmbH Otto-Hahn-Str. 4 D-40670 MeerbuschEpson in ÖsterreichInfo-Line: 01 253 49 78 333 www.epson.at。

喷码机使用说明Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT第一章使用条件与注意事项环境温度 0-45℃环境湿度 10-90%RH(非结露)额定电压 220±15%V AC 接地良好额定功率 150W注意事项！墨水及稀释（溶）剂为易燃品，喷码机、墨水和稀释（溶）剂放置应确保附近无明火，并备有干粉灭火器。

！喷码机内有高压，进行检查电路时应切断电源，以防触电！墨水和稀释（溶）剂为刺激性物品，如溅入眼睛或口内，请立即用清水冲洗或及时就诊。

！及时向墨水罐内添加墨水，及时向稀释（溶）剂罐内添加稀释（溶）剂。

！喷码机应可靠接地以保证人身安全！机器使用过程中应水平放置。

机器长期停用时应将墨水全部排出，用清洗剂将墨路进行清洗，方可进行长期停放。

第二章机器结构图喷码机示意图喷头之架：支撑、定位、固定喷头。

喉管：连接主机和喷头的螺旋管，里面包含导线和墨水循环管路。

YX-9100型喷码机有主机和喷头（如图）两大部分组成。

1）主机：主机上舱内部部件如图,主机正面部件如图，主机背面部件见图，主机下舱部件见图，图主机上舱图风扇：给主机散热。

单片机板：控制喷码机，并对喷码机的各种参数进行自动的调整，使喷码机稳定的工作。

电脑主板：与硬盘、显示屏组成电脑，通过windows系统来调控单片机板。

硬盘：和电脑主板、显示屏组成电脑，存储编辑信息。

触摸屏显示器：和硬盘、显示屏组成电脑，显示操作界面，进行编辑各种喷印信息。

图主机背面图总电源：喷码机供电开关；严禁在电脑未关闭的情况下关闭此开关（断电情况例外）。

USB接口：连接外部信息，可以提取U盘信息并对其内容喷印。

光电接口：连接光电开关。

电脑开关：启动windows系统.同步器接口：连接同步器和编码器。

电源线：喷码机电源连接线。

图主机下舱图主电源：为喷码机输出所需要的电压。

电磁阀：协调墨路的各项功能；稀释剂罐：盛放喷码机专用稀释（溶）剂。

喷涂专用设备使用说明书1. 适用范围本产品为水性液体橡胶涂料专用双组份隔膜式无气喷涂机，主要用于防水行业进行液体橡胶涂料喷涂施工。

由于它是一种特殊专用泵，不可随便使用。

2.主要技术参数A组分 B组分最大压力30bar最大压力30bar最大流量 30L/min 最大流量 20L/min3.使用方法3.1 使用前基本要求1）发动机燃料：90#以上无铅汽油，（加入量见发动机说明书）；2）发动机机油：32#机油（加入量见发动机说明书）；3）泵体润滑油：30#耐磨液压油，新机加入量A组分及B组分各加入0.3L； 4）检查确认A、B组分泵体顶盖蓄压保持≥0.7MPa；5）确认整机是否根据安装要求安装，并以放置牢固，整机螺丝一定要拧紧，不可有松动；6）准备30目不锈钢丝网布，以过滤A、B组分的液体料。

3.2 安装1）将两个组份的吸入软管分别插入喷涂机前接口板的吸入接头上，用卡箍抱紧。

新机已经使用，吸入管不得交叉混用，以免两个组份混合，造成泵体损毁；2）将双色高压管分别接入喷涂机前接口板的输出接头上，其中红管接A 组分，兰管接B组分，随后，将双色管分别与喷枪进行连接，左为A组分，右为B组分；3）将喷嘴装入喷嘴的螺母中，垫上垫圈，拧紧固定在喷枪上，喷枪嘴左大（A）料，右小（B）料；4）打开A、B组分位于调压手柄处设入准备投入使用的输出管道的球阀；5）关闭A、B组分位于调压手柄处未使用输出管道的球阀；3.3启动及操作1）将压力调节阀逆时针调制最小；2) 将吸入管放入涂料桶，放泄管放入废料桶；3）启动发动机，转速保持在全速的1/3处；4）吸入涂料，排除管道内的空气；5）将放泄管放入涂料桶，调高转速和加大压力；6）开启喷枪至正常喷涂；7）依据喷嘴大小调整喷枪前段连接端头，使两个组分的喷雾交叉混合于喷涂点（注意应先松开喷嘴螺母，调整喷嘴角度使喷雾可行），交叉点离喷嘴15~20公分。

注意：（1）从进口自吸能力来考虑，当进口里有空气时，那么泵在启动时，输出压力或流量从小到大逐渐加大，如果泵在启动前，里面已充满液体，则可以随便启动。

陶瓷喷墨印花机的使用与维护第一篇：陶瓷喷墨印花机的使用与维护陶瓷喷墨印花机的使用与维护陶瓷喷墨印花是在纸张喷墨打印的基础上发展起来的，因此，喷墨打印机在使用中一些操作要点和要注意的问题在喷墨印花中也可以参考应用，与纸张喷墨相比，由于瓷砖坯体表面的特殊性，印花效果要求各项色牢度，使得纸张喷墨与陶瓷坯体印花存在差异，而陶瓷喷墨印花存在的问题会更多。

一、喷墨印花机的组成1．瓷砖输送机构：它主要由电机（一般是伺服电机，也有用普通电机加编码的）、减速机、从动辊筒、送砖皮带（一般是平皮带），送砖平台等组成。

这里要说明的是，在皮带的选择方面，除了如辊筒印花机皮带的高精度、高强度、耐温性、耐疲劳等性能要求外。

由于喷墨机所用的墨水是由多组分的有机溶剂加无机色粉组成，要尽量选用抗溶剂能力强、范围宽的皮带（特别是表层）。

否则会因为皮带表面的变形而影响精度，或者降低皮带的使用寿命2．喷头系统：喷头是目前陶瓷喷墨打印机最核心、所占成本最高、最重要、技术含量最高的部件。

由于数码喷绘技术在陶瓷喷墨机出现前已经在其他行业应用多年。

所以国际上喷头的品类是很多很常见的，广告画、标语机、写真机、办公用的喷墨机等都有使用。

但由于陶瓷墨水的特殊性（之前的一般是有机墨水，密度低，分散性好）和陶瓷喷墨机的工作环境较恶劣，所以不是所有喷头都适用于陶瓷喷墨机。

喷头的安装方式也有两种，其一是将所有喷头安装在同一个安装板上，其二是将每个颜色的喷头分别安装在独立的安装板上，而且该安装板可以独立拉出皮带外，以方便喷头作人工清洁。

3．供墨系统：陶瓷喷墨机供墨系统的作用是给喷头提供持续、稳定均质的墨水，确保喷头工作的持续稳定。

它与辊筒印花机的供釉系统有相似的地方。

它一般由储存机搅拌桶、抽墨泵、外循环泵、墨盒、一级和二级过滤器，负压系统、恒温系统等组成。

这些设置，主要是因为喷头的孔径是很小的（微米级），为了喷射稳定，墨水的粘度必须恒定，陶瓷墨水的溶剂与溶质的比重差别很大易沉淀等原因。

操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。

在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。

a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。

尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。

1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。

2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。

1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。

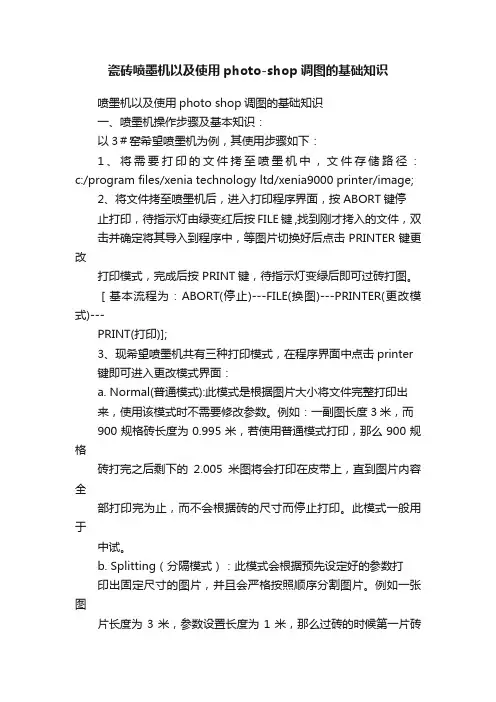

瓷砖喷墨机以及使用photo-shop调图的基础知识喷墨机以及使用photo shop调图的基础知识一、喷墨机操作步骤及基本知识：以3＃窑希望喷墨机为例，其使用步骤如下：1、将需要打印的文件拷至喷墨机中，文件存储路径：c:/program files/xenia technology ltd/xenia9000 printer/image;2、将文件拷至喷墨机后，进入打印程序界面，按ABORT键停止打印，待指示灯由绿变红后按FILE键 ,找到刚才拷入的文件，双击并确定将其导入到程序中，等图片切换好后点击PRINTER键更改打印模式，完成后按 PRINT键，待指示灯变绿后即可过砖打图。

［基本流程为：ABORT(停止)---FILE(换图)---PRINTER(更改模式)---PRINT(打印)];3、现希望喷墨机共有三种打印模式，在程序界面中点击printer键即可进入更改模式界面：a. Normal(普通模式):此模式是根据图片大小将文件完整打印出来，使用该模式时不需要修改参数。

例如：一副图长度3米，而900规格砖长度为0.995米，若使用普通模式打印，那么900规格砖打完之后剩下的2.005米图将会打印在皮带上，直到图片内容全部打印完为止，而不会根据砖的尺寸而停止打印。

此模式一般用于中试。

b. Splitting（分隔模式）：此模式会根据预先设定好的参数打印出固定尺寸的图片，并且会严格按照顺序分割图片。

例如一张图片长度为3米，参数设置长度为1米，那么过砖的时候第一片砖的打印内容为图片的0－1米的内容，以此类推，第二片砖的打印内容为1－2米的内容，第三片砖的打印内容为图片的2－3米的内容。

打印完一个周期后，会从头开始进行另一个周期，如此往复。

注意：1.用此模式打印对图片大小有严格的尺寸要求，如果没算好则会出现图片花纹走位及白边的情况; 2.此模式的图片要在图片末尾处预留10cm的空白区域；3.使用此模式需要修改参数，点击Settings即可进入参数修改界面，900规格砖参数设置为：图片尺寸995，图片间隔995。

行业资料：________ 喷绘机操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页喷绘机操作规程第一条开机顺序:先开前三个开关，再打开打印软件。

然后打开35V 电源跟其它开关。

（送布开关:往上为放车体，往下为放布，中间为停）第二条关机顺序：从后往前依次关闭。

第三条上布时布的两边最好压在两个压轮之间。

把布挣平，拉紧，抬起压杆。

第四条轨道定期加润滑油，地线定期浇盐水第五条冬天室内温度最好不低于20摄氏度，室内湿度不低于40% 第六条保持室内清洁，以免灰尘堵塞喷头第七条光栅定期擦拭第八条严禁更改系统时间第九条不能连续打开两次打印软件第十条须打开软件后在打开35v电源开关第十一条冲洗喷头以后一定要保证喷头电路部分的干燥，如果有电路部分有液体或不干燥容易烧掉喷头跟喷头控制板第十二条每次工作完以后都要对喷头进行保养维护（使用保鲜膜与面巾纸包喷头）第十三条Photoshop的模式必须设为CMYK，存储为TIFF格式第十四条在机器工作的时候，其它机器严禁访问本机，否则容易出现乱码现象第十五条机器电路所有部分不能带电插拔第十六条机器两边的急停开关不能随意乱动第十七条使用吸尘器清洗喷头时要竖着清洗，不要来回摩擦清洗第 2 页共 6 页第十八条打雷时最好关闭机器断电喷蜡机的安全操作及维护1ㄝ打开机床电源或从Dos重新进入T6x软件之前一定要检查工作台，确定工作台上没有东西，手柄已回位。

2ㄝ机器在进入T6x软件时喷咀需归位一次，千万不要在机器没有完成归位之前在机器上进行任何操作，一定要等到机器归位元完成，软件画面在萤幕全部出现。

3ㄝ机床运行时不能有异响，有异响或噪声时请检查运动件是否有松动。

4ㄝ进入T6x软件後请立即检查机器的状态，按F3键滚动STATUSWINDOW，查看温度及其他的状态是否正常。

5ㄝ在清洁铣刀时，勿用手去接触铣刀，以免造成伤害，在机器上操作时，严禁其他人去操作键盘，以免造成机器损坏和人员的伤害。
