第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
课题名称螺纹的画法及标注教学目的及要求1 掌握螺纹的形成及螺纹的结构要素2 掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。

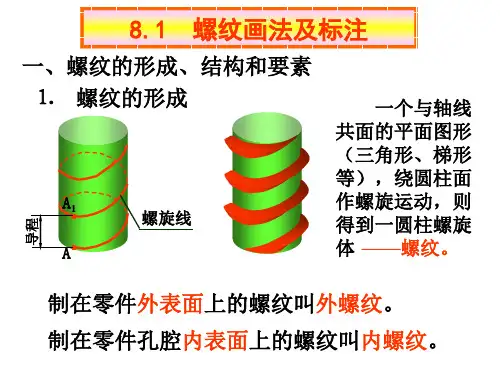

螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用, 可用于各种机械连接, 传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径（d、D）、小径（di、D1）和中径（d2、D2）。
大径螺纹的最大直径, 又称公称直径, 即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“ d”表示,内螺纹的大径用“ D'表示。
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦.为了简化作图, 国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
（一）螺纹的表示法1、外螺纹的表示法（图9—8）图9-8 外螺纹的表示法(1）外螺纹不论其牙型如何,螺纹牙顶圆的投影用粗实线表示;牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0。
85d.（2)有效螺纹的终止界线（简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段），剖面线必须画到表示牙顶圆投影的粗实线为止。
(3）在垂直于螺纹轴线的投影面的视图（即投影为圆的视图)中,表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法（图9-9、图9-10)图9-9 内螺纹的表示法（1)内螺纹不论其牙型如何,在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示.剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
（4）当螺纹为不可见时,其所有图线用虚线绘制,如图9-10所示。
3、内、外螺纹连接的表示法(图9—11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示.画图时必须注意,表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关,它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9—11a所示。
图9-10 不可见螺纹的表示法图9—11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹（如方牙螺纹）时,可按图9—12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。

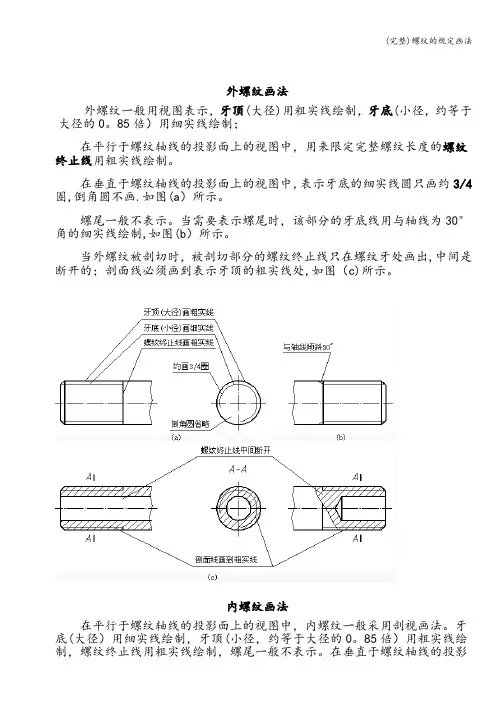

外螺纹画法外螺纹一般用视图表示，牙顶(大径)用粗实线绘制，牙底(小径，约等于大径的0。
85倍）用细实线绘制；在平行于螺纹轴线的投影面上的视图中，用来限定完整螺纹长度的螺纹终止线用粗实线绘制。
在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈,倒角圆不画.如图(a）所示。
螺尾一般不表示。
当需要表示螺尾时，该部分的牙底线用与轴线为30°角的细实线绘制,如图(b）所示。
当外螺纹被剖切时，被剖切部分的螺纹终止线只在螺纹牙处画出,中间是断开的；剖面线必须画到表示牙顶的粗实线处,如图（c)所示。
内螺纹画法在平行于螺纹轴线的投影面上的视图中，内螺纹一般采用剖视画法。
牙底(大径）用细实线绘制，牙顶(小径，约等于大径的0。
85倍）用粗实线绘制，螺纹终止线用粗实线绘制，螺尾一般不表示。
在垂直于螺纹轴线的投影面上的视图中，表示牙底的细实线圆只画约3/4圈,倒角圆不画。
剖面线也必须画到表示牙顶的粗实线处，如下图(a）所示。
不可见螺纹的所有图线都用虚线绘制，如下图(b)所示.螺纹孔相贯的画法如下图(c)所示。
牙型表示方法牙型符合国家标准的螺纹一般不必表示牙型,当需要表示牙型时可采用下图所示的绘制方法。
内外螺纹连接画法内外螺纹连接一般用剖视图表示。
此时,内外螺纹的旋合部分按外螺纹画法绘制,其余部分仍按各自的画法绘制，如下图所示.需要指出，对于实心杆件，当剖切平面通过其轴线时按不剖画。
如下图（a）所示的外螺纹杆件便是按不剖画出的。
螺纹孔相贯的画法1、螺纹孔与圆柱孔相交螺纹孔与圆柱孔相交时，仅画出牙顶圆柱面与孔的交线（粗实线)。
2、螺纹孔与螺纹孔相交螺纹孔相交时,仅画出牙顶圆柱面的交线（粗实线)。
不完整螺纹的画法对于不完整的螺纹结构，如骑缝螺孔（零件上只有一半或更少的螺纹）或螺杆被切去一部分。
在垂直于螺纹轴线的视图中，反映牙底的细实线圆弧与实线间应当空出一段距离。
螺纹收尾的画法对于螺纹尾部的结构，其加工过程中会形成不完整的螺纹结构，国家标准规定采用与轴线成30°的细实线绘制，也可以省略不画。
螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，图9-10 不可见螺纹的表示法它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。
螺纹的标记及其图样标注见表7-1所示。
表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。
普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。
公称直径、导程和螺距数值的单位为mm。
右旋螺纹不必标注，左旋螺纹应标注字母“LH”。
中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。
大写字母代表内螺纹，小写字母代表外螺纹。
顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。
表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。
在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。
外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。
）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。
若是中等旋合长度，其旋合代号N可省略。
如图7-12所示为普通螺纹标注示例。
图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。
多线螺纹标注导程与螺距，单线螺纹只标注螺距。
右旋螺纹不标注代号，左旋螺纹标注字母“LH”。
传动螺纹只注中径公差带代号。
旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。
如图7-13所示为传动螺纹标注示例。
图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。
常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。
这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。
课题名称螺纹的画法及标注教学目的及要求1掌握螺纹的形成及螺纹的结构要素2掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用,可用于各种机械连接,传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径(d、D）、小径(d1、D1）和中径(d2、D2)。
大径螺纹的最大直径,又称公称直径,即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“d”表示,内螺纹的大径用“D”表示。
螺纹画法及标注目前各个设计领域都在互联网上进行CAD下载，寻找一款人性化、智能化的专业软件，各种插件被开发，各种技巧被传授，在浩辰官网的CAD软件下载中心可以下载专业的设计软件，下面分享一个螺纹画法及标注技巧。
(1)螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面(或锥面)，在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图1所示)图1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
(2)螺纹的规定画法①外螺纹的规定画法如图2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图3图2 外螺纹规定画法图3 外螺纹常见错误画法②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
螺纹的规定画法1.外螺纹的规定画法：螺纹终止线画粗实线。
螺纹顶径（大径）画粗实线，在反映为圆的投影上,底径只画约3/4圈细实线，且原来的倒角在该视图上的投影圆不画。
在与轴线平行的投影面上，表示底径的细实线应画入倒角部分,小径通常画成大径的0.85倍。
2.内螺纹的规定画法：剖视表示时,顶径（小径）用粗实线表示，底径（大径）用细实线表示，在反映为圆的投影图上大径圆只画约3/4圈细实线,并且细实线不能画入倒角,剖面线画到小径粗实线止，倒角圆不画。
3.螺纹连接的规定画法:如下图所示，以剖视图表达内、外螺纹连接时，其旋合部分应按外螺纹绘制，其余仍按各自的画法表示。
应该注意的是：表示大、小径的粗实线和细实线应分别对齐，而与倒角的大小无关。
小结：A.按加工形成过过程，内、外螺纹的规定画法如下：①.终止线——粗实线②.内、外径——先加工形成直径为粗实线B.按手触摸法,在黑板上方中间板书大字体——手指触摸及处粗实线绘之。
说明：①.按比例画法，螺纹小径≈0.85大径；②.3/4细实线圆可以理解为：从轴向方向观察，外螺纹的小径，内螺纹的大径，只能看见约3/4个圆，所以形象地用3/4圆来表示。
课堂练习:指出螺纹画法的错误并改正2．螺纹的标记(公制螺纹)螺纹的标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分内容组成。
其格式是：螺纹代号－公差带代号－旋合长度代号－旋向螺纹代号表示了螺纹的要素，其中螺纹代号格式为：特征代号公称直径×螺距（或Ph导程/P螺距）对常用的单线右旋螺纹，其线数和旋向可省略不注。
螺纹公差带代号由表示公差带代大小的公差带等级数字和表示位置的字母（内螺纹用大写字母，外螺纹用小写字母）组成，如6H，6g等。
当中径与顶径公差带代号相同时。
则只注一个代号，如M10x1-6H。
螺纹旋合长度代号规定为短（S）、中（N）、长（L）三种。
其中中等旋合长度其代号"N"不必标注。
螺纹标记的含义：1、粗牙普通螺纹，公称直径为16ｍｍ，单线，右旋，中径、顶径公差带均为7H，中旋合长度。
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为1/2 ；大径为20.955mm ；小径为18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
螺纹画法及标注2010-02-11 09:52（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
多种螺纹的画法及标注（1）外螺纹的画法外螺纹的剖视画法（2）内螺纹的画法（3）不穿通螺纹孔的画法（4）螺纹连接的画法（实心螺杆）大径线和大径线对齐，小径线和小径线对齐旋合部分按外螺纹画，其余部分按各自的规定画（5）螺纹连接的画法（空心螺杆）（6）螺纹局部的结构画法与标注1.倒角2.退刀槽（7）螺纹牙型的表示（a）重合画法（b）移除局部放大（8）螺纹相贯的画法螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
（9）螺纹的标注1.普通螺纹的基本格式（M）多线螺纹Pn导程P螺距单线螺纹P螺距。
粗牙螺纹不标注螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应按顺序标注中径、顶径公差带代号。
注意:6g和6H不标。
旋合长度为中等时，“N”可省略。
2.梯形螺纹与锯齿形螺纹的基本格式（Tr、B）多线螺纹Pn导程P螺距单线螺纹P螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应标注中经公差代号。
旋合长度为中等时，N”可省略。
标注实例（10）管螺纹的标注方法1.55°密封管螺纹2.55°非密封管螺纹特征代号为G公差等级有A、B两种。
内螺纹省略不标，外螺纹必须标明标注方法外螺纹内螺纹（11）60°圆锥密封管螺纹（GB/T12716-2002）其牙型角为60°，特征代号为“NPT”，标记格式同上特殊螺纹和非标准螺纹的标记方法特殊螺纹----牙型符合标准公称直径或螺距中有一项不符合标准，标注时应在代号前加注“特”字，如“特Tr40x5-7e（12）非标准螺纹-牙型未标准化的螺纹标记方法1.六角螺母简化画法2.六角螺栓规定标记简化画法3.垫圈规定标记简化画法4.螺钉规定标记简化画法（13）螺纹紧固件装配图的画法1.螺栓连接的简化画法被连接件的孔径等于1.1d两块板的剖面线方向相反螺栓、垫圈、螺母按不剖画螺栓的有效长度按下式计算，计算后查表取标准值画图步骤：两相邻零件的剖面线方向相反螺栓与通孔之间应画出间隙应该画出螺纹段及螺纹终止线2.螺柱连接的简化画法螺柱连接的常见错误：弹簧垫圈开口方向应向左斜。
课题名称螺纹的画法及标注教学目的及要求1 掌握螺纹的形成及螺纹的结构要素2 掌握螺纹的规定画法及标注方法教学重点螺纹的规定画法和螺纹的标注方法教学难点内、外螺纹的旋合画法教学方法讲解法，采用在黑板上作图，挂图及多媒体。
这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
螺纹的主要作用是连接零件或传递动力。
在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。
还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。
螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。
在圆柱外表面上形成的螺纹，称为外螺纹。
在圆柱内表面上形成的螺纹，称为内螺纹。
内外螺纹成对使用, 可用于各种机械连接, 传递运动和动力。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。
螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。
常用的有三角形、梯形、锯齿形等。
直径螺纹的直径有3个：大径（d、D）、小径（di、D1）和中径（d2、D2）。
大径螺纹的最大直径, 又称公称直径, 即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。
外螺纹的大径用“ d”表示,内螺纹的大径用“ D'表示。
小径螺纹的最小直径, 即与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱面的直径.外螺纹的小径用“di”表示，内螺纹的小径用“D1” 表示。
中径螺纹中径近似或等于螺纹的平均直径。
在大径和小径之间有一假想圆柱面, 在其母线上牙型的沟槽宽度和凸起宽度相等, 此假想圆柱面的直径称为中径，外螺纹中径用“d2”表示，内螺纹中径用“D2” 表示。
顶径和底径外螺纹的大径和内螺纹的小径, 又称顶径;外螺纹的小径和内螺纹的大径, 又称底径。
线数螺旋线的条数称为线数。
沿一条螺旋线形成的螺纹, 称为单线螺纹; 沿两条或两条以上, 且在轴向等距离分布的螺旋线所形成的螺纹, 称为多线螺纹。
螺距和导程相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用“P”表示。
在同一螺旋线上的相邻两牙在中径线上对应两点间的轴向距离, 称为导程,用“Ph”表示.若螺旋线数为n,则导程与螺距有如下关系：Ph = nP旋向螺纹分左旋和右旋两种, 顺时针旋转时旋入的螺纹, 称为右旋螺纹; 逆时针旋转时旋入的螺纹, 称为左旋螺纹。
常用的螺纹为右旋螺纹。
内外螺纹必须成对配合使用, 螺纹的牙型, 大径, 螺距, 线数和旋向, 这五个要素完全相同时, 内外螺纹才能相互旋合。
螺尾、倒角及退刀槽为了便于内外螺纹的旋合, 在螺纹的端部制成45°的倒角. 在制造螺纹时, 由于退刀的原故, 螺纹的尾部会出现渐浅部分, 这种不完整的牙型, 称为螺尾. 为了消除这种现象, 应在螺纹终止处加工一个退刀槽。
螺纹的规定画法螺纹按其真实投影来画比较麻烦，实际上也没有必要。
制图标准对螺纹（外螺纹和内螺纹）画法作了详细的规定，现简述如下：外螺纹的画法外螺纹大径用粗实线表示，小径用细实线表示，螺杆的倒角和倒圆部分也要画出，小径可近似地画成大径的0.85倍,螺纹终止线（有效螺纹的终止界线）用粗实线表示.在投影为圆的视图上，表示牙底的细实线只画约3/4圈,螺杆端面的倒角圆省略不画。
螺尾一般不画，当需要表示螺尾时，表示螺尾部分牙底的细实线应画成与轴线成30°的夹理/!收心J! M细耿比血1!1剛实儿州Phil A小VT舉m jin 舸氓風人聖阳內/ 0圏耐［魅竝燈i上旳lit帕料线号辅也威界“按击亦声坯即董玫一堰町留（叮视国的画法（b〕割视图的画洼水?i用堀黨栈赛示•小於僵只咼妁3衍沼您实线嵐翼玻\ /Hftia不画IWF wy\ Al / P 輕丿乡§内螺纹的画法内螺纹通常采用剖视图表达。
在平行于螺纹轴线的投影面上的视图，一般画成全剖视图（在不反映圆的视图中），螺纹大径用细实线绘制，小径和螺纹终止线用粗实线绘制，且小径取大径的0.85倍。
小径粗实线不能画入倒角内。
注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制。
在垂直螺纹轴线的投影面的视图（反映圆的视图中），螺纹小径用粗实线画整圆，大径用细实线画约3/4个圆表示，孔口倒角圆不画。
如图所示。
当螺孔相交时，其相贯线的画法如图所示。
当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。
螺纹连接的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。
用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。
如图所示。
画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
螺纹的小径与螺杆的倒角大小无关，剖面线均应画到粗实线。
|A A—AlA钻孑［深度I二「螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时, 可按下图的形式绘制。
圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画 出一端螺纹视图，如图所示螺纹的种类(b )内螺纹全剖 (c ) 局部放大图(a )外螺纹局部剖2:1(a ) 外螺纹(b ) 内螺纹'粗牙螺纹t鋪牙螺纹 密封螺纹 非密封垛统 梯形螺纹锯齿形烽紋凡是牙型、公称直径和螺距均符合国标规定的螺纹。
（如普通螺纹、梯形螺纹、锯齿形螺纹）称为标准螺纹。
牙型符合国标规定，公称直表7-1常用标准螺纹径和螺距不符合国标规定的螺纹， 称为特殊螺纹。
牙型不符合国标规 定的螺纹，称为非标准螺纹（如方牙螺纹） 螺纹种类不仅可按牙型分， 也可以按用途分为连接螺纹和传动螺纹两 类。
普通螺纹是最常用的连接螺纹 , 牙型角为 60°. 根据螺距不同 , 又可将 其分为粗牙普通螺纹和细牙普通螺纹两种 .｛标准螺纹 特殊螺纹 非标准螺纹管螺纹也是连接螺纹, 牙型角为55°。
根据管螺纹的特性,又可将其分为用螺纹密封的管螺纹和非螺纹密封的管螺纹两种。
用螺纹密封的管螺纹可以是内外螺纹均为圆锥形管螺纹, 也可以是圆柱内管螺纹与圆锥外管螺纹相配合。
其连接本身具有一定的密封性, 多用于高温高压系统。
非螺纹密封的管螺纹其内外螺纹都是圆柱管螺纹, 无密封性, 常用于润滑管路系统。
最常见的传动螺纹是梯形和锯齿形螺纹. 其中梯形螺纹应用最广。
螺纹标注螺纹的种类很多，但规定画法却相同，在图上对标准螺纹只能用螺纹代号或标记来区别它们的不同。
普通螺纹、梯形螺纹及管螺纹的标注方法如下：普通螺纹标记螺纹特征代号公称直径X螺距-中径公差带顶径公差带-旋合长度-旋向螺纹特征代号M, 普通螺纹同一公称直径可以有多种螺距，其中螺距最大的为粗牙螺纹。
其余为细牙螺纹。
细牙螺纹的每一个公称直径对 应数个螺距，因此必须标出螺距。
粗牙螺纹不标注螺距。
当螺纹为左 旋时,标注“ LH ”，右旋不标注旋向。
公差带代号由中径公差带和顶径公差带两组组成 ，它们都是由表示公 差等级的数字和表示公差带位置的字母组成。
大写字母表示内螺纹 ， 小写字母表示外螺纹。
若两组公差带相同，则只标注一组。
内、外螺纹配合的公差带代号中，前者是内螺纹公差带代号，后者是 外螺纹公差带代号，中间用“ /”分开。
例如M1& 1.5-6H/6g旋合长度分为短(S),中(N),长(L)三种，中等旋合长度最为常用。
当采 用中等旋合长度时，不标注。
例如：普通细牙外螺纹，大径为20,左旋,螺距为1.5,中径公差带为 5g,大径公差带为6g,长旋合长度.其标记为：M2CK 1.5 -5g6g-L- LH粗牙普通内螺纹，大径为10,螺距为1.5,右旋,中径公差带为6H,小径 公差带为6H,中等旋合长度.其标记为：M10-6H螺纹特征代号 螺纹公称直径X 导程（P 螺距）旋向-中径公差带-旋合长度梯形螺纹梯形螺纹的标记M30X1.5-7H-L的完整标记与普通螺纹基本一致, 特征代号用Tr 表示, 其牙型角为30° ,不分粗细牙，单线螺纹用"公称直径X螺距"表示,多线螺纹用"公称直径X导程（P 螺距）"表示。
当螺纹为左旋时，标注“ LH', 右旋时不标注旋向。
其公差带代号只标注中径的。
大写字母表示内螺纹,小写字母表示外螺纹。
旋合长度只分中旋合长度（N）和长旋合长度（L）两种。
当采用中等旋合长度时，不标注。
内外螺纹旋合时，其公差带代号用斜线分开, 左方表示内螺纹公差带代号, 右方表示外螺纹公差带代号, 标记示例如下:梯形螺纹的标记示例如下:Tr50X 16（P8） L H-7e- L表示梯形外螺纹, 公称直径50, 导程16, 螺距8, 双线, 左旋, 中径公差带代号7e, 长旋合长度。
Tr40 X 7-7H表示梯形内螺纹, 公称直径40, 右旋, 单线, 螺距7, 中径公差带代号7H, 中旋合长度。
Tr24 X5-7H/7e锯齿形螺纹的标记 锯齿形螺纹的牙型角为30,3,牙型代号为"S",其它标注形式基本与梯 形螺纹一致。
内外螺纹旋合时，其公差带代号用斜线分开，左方表示内螺纹公差带 代号,右方表示外螺纹公差带代号，标记示例如下： M16< 1.5-6H/6g管螺纹的标记55°非螺纹密封管螺纹标记螺纹特征代号尺寸代号公差等级代号旋向非螺纹密封的管螺纹其螺纹特征代号为"G",牙型角55° ,管螺纹尺寸 代号不再称作公称直径，也不是本身的任何直径尺寸，只是一个无单 位的代号。
管螺纹为英制细牙螺纹，其公称直径近似为管子的内孔直 径，以英寸为单位。
管螺纹的内孔直径可根据尺寸代号在有关标准中 查到。
公差等级代号只标注外螺纹的，分A,B 两级。
内螺纹公差等级 只有一个，故无公差等级代号。
螺纹为左旋时，标注"LH"。
右旋时不rrJOicl 聶帀懂用贞矍卜【・・腥旦；fF L.Hi —禅阳■竝代峙*瓷算打”*11 > 1：叫卑耶暉记牝叮•百 口杯n'-jl -可药莎取环jV P F12 I “書h 慣曲为即T . v-杞蛇 4 L) «t ft^KH 腐iU* “H 毗介栏柱盟¥弋右"丁r 岬 * UBe 1- -亍TL 和舍惟 童件£---------------- 4:悔甥甘---------------- MA* M htii--------------旳世曲|刚趾标注旋向。
