地铁通信信号电源系统设备维护策略研究

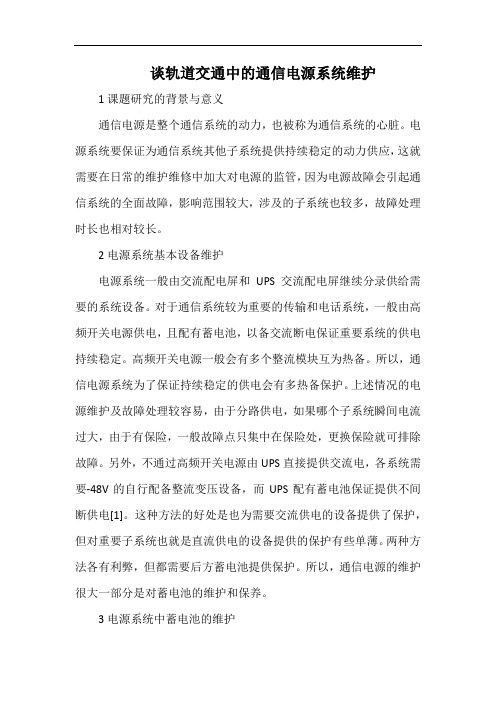

谈轨道交通中的通信电源系统维护1课题研究的背景与意义通信电源是整个通信系统的动力，也被称为通信系统的心脏。

电源系统要保证为通信系统其他子系统提供持续稳定的动力供应，这就需要在日常的维护维修中加大对电源的监管，因为电源故障会引起通信系统的全面故障，影响范围较大，涉及的子系统也较多，故障处理时长也相对较长。

2电源系统基本设备维护电源系统一般由交流配电屏和UPS交流配电屏继续分录供给需要的系统设备。

对于通信系统较为重要的传输和电话系统，一般由高频开关电源供电，且配有蓄电池，以备交流断电保证重要系统的供电持续稳定。

高频开关电源一般会有多个整流模块互为热备。

所以，通信电源系统为了保证持续稳定的供电会有多热备保护。

上述情况的电源维护及故障处理较容易，由于分路供电，如果哪个子系统瞬间电流过大，由于有保险，一般故障点只集中在保险处，更换保险就可排除故障。

另外，不通过高频开关电源由UPS直接提供交流电，各系统需要-48V的自行配备整流变压设备，而UPS配有蓄电池保证提供不间断供电[1]。

这种方法的好处是也为需要交流供电的设备提供了保护，但对重要子系统也就是直流供电的设备提供的保护有些单薄。

两种方法各有利弊，但都需要后方蓄电池提供保护。

所以，通信电源的维护很大一部分是对蓄电池的维护和保养。

3电源系统中蓄电池的维护阀控式铅酸蓄电池是蓄电池中使用最广泛的一种，优点主要为维护保养方面比防酸隔爆铅酸蓄电池容易得多。

一般来说，免维护蓄电池的头一次充电要严格根据厂家的标准来执行，具体为调整充电的电压和充电的电流。

进行一次完整的不间断充电十分必要，时间为24h。

如果没有达到这个时间要求，那么会影响电池的容量造成不可逆的后果。

免维护蓄电池也要定期检查直流系统正常运行下的端电压和总电压，使误差在一个百分点之内。

检查频率为一个月一次，并做好相关的记录便于以后查看。

免维护蓄电池正常状态下浮充电压 1.05Un，均充电压为1Un。

电池组额定的容量一般为主充电电流的10倍[2]，如果没有达到这个标准，要进行适当,调整，直至合格为止。

地铁信号系统维护管理策略摘要：地铁的运营离不开信号系统的有效支持。

只有确保地铁信号系统安全可靠运行，才能提高地铁的运营效果。

随着我国地铁整体建设和运营水平的不断提高，相关技术手段确实取得了理想的创新和优化效果，但复杂性也有所增加。

一旦出现异常问题，势必会影响地铁运营的有效性，尤其是对于地铁信号系统中的关键部件更需要高度关注。

为确保地铁信号系统稳定有序运行，做好日常维护管理工作十分重要，并应围绕各项关键策略进行优化实施。

关键词：地铁；信号系统；维护；策略1地铁信号系统运行中的常见问题1.1硬件和软件问题地铁信号系统运行中的问题主要表现在系统本身，各种硬件设施难以保持理想的运行状态，或者软件出现问题干扰系统的正常运行，都会威胁到地铁系统的安全运行。

从地铁信号系统自身硬件设施存在的问题分析，首先表现为原有的质量缺陷，由于在各种硬件设施的选型和安装上缺乏严格的质量控制，导致一些劣质设备或不匹配元器件的应用，势必会影响后续地铁信号系统的稳定运行。

此外，地铁信号系统硬件设施存在的问题还表现在自身老化。

随着地铁信号系统的长期使用，很多部件容易出现老化现象。

如果不能及时更换，可能会产生不良影响。

系统软件通常是终身保修。

当系统出现缺陷时，基本上可以通过系统升级来解决，并使用新版本替换旧版本。

然而，也有不可预知的现象。

一旦出现系统软件问题，将对地铁的安全运营产生很大的影响。

1.2人为因素的影响虽然地铁信号系统的整体自动化水平在不断提高，但仍需要依靠专业技术人员进行运维管理，以及如果这些相关人员出现操作不当或失误，势必会影响地铁信号系统的稳定有序运行。

具体来说，这种人为因素主要表现在两个方面：地铁信号系统的运行管理和维修保养管理。

如果程序执行不规范或操作过程中存在偏差，势必难以促进地铁信号系统发挥应有的作用，容易出现故障；相关标准进行设备维修，维修质量控制不严，会因信号设备故障影响地铁正常运营。

例如道岔设备检修，车辆控制室人员未进行检测，确保道岔显示恢复，室内外一致，可能会出现道岔故障，对车辆的运行造成一定的影响。

Telecom Power Technology运营探讨大连地铁通信、信号电源系统日常维护探析王笑（大连地铁运营有限公司，辽宁大连个子系统，电源系统是14个子系统之一，它的主要作用是为通信设备在市电断电之后提供后备电源。

通过调查了解，大连地铁通信电源系统提供后备池为通信系统提供电源保障。

同理，信号电源系统也非常重要，虽然相对于通信电源来说信号电源系统的后备时间不长，但是对于维持基本的信号设备运行有很大的帮助。

基于此，以大连地铁通信、信号电源系统为调查对象，结合电源系统的日常维护内容，详细探讨大连地铁通信电源系统、信号电源系统的日常维护，从而为后续进一步提升大连地铁；通信电源；信号电源；系统日常维护Analysis on Daily Maintenance of Communication and Signal Power Supply System inDalian SubwayWANG Xiao(Dalian Metro Operation Co., Ltd., Dalian 2022年1月10日第39卷第1期Telecom Power TechnologyＪａｎ．　１０，　２０２２，　Ｖｏｌ．３９　Ｎｏ．１　王 笑：大连地铁通信、信号电源系统日常维护探析1.1.4 蓄电池UPS 电源各配一套阀控式密封免维护蓄电池，为通信系统设备提供后备电源。

1.1.5 电源监控系统各车站和车辆段（停车场）的交流配电柜、高频开关电源（含蓄电池组）、UPS （含蓄电池组）的状态信息和故障告警的信息将通过传输系统上传到控制中心统一监测。

电源系统与传输系统的通信接口采用以太网共享环方式，并提供低速数据通道接口RS 232或RS 422、RS 485，用于本地检测[6]。

电源集中监控系统采用分散式采集方法，通过监控单元对各个电源系统设备进行监控和管理。

1.2 工作原理1.2.1 控制中心市电通过双切箱进入电源系统中的交流配电屏，从交流配电屏共输出两路电流。

地铁通信信号电源系统设备维护策略摘要：近年来，依托先进的科学技术和信息化管理系统，我国电网建设水平日益提高。

而在现代电网建设过程中，地铁是不可或缺的组成部分，其在通信领域具有非常显著的作用，可以保证地铁的正常运行，且有利于提高电网运行的整体安全性和高效性。

因此相关人员必须注重对通信电源的日常维护，采取相应的技术解决现实存在的故障问题，尽可能维护地铁的稳定运行。

关键词：地铁；通信电源；故障维护；1地铁中通信电源构成及配置现状1.1通信电源系统的构成地铁中通信电源的构成主要包括3个部分。

一是交流部分。

该部分的市电输入主要采用两路380V三相四线交流输入，为避免雷击和过电压的破坏威胁，可在输入端加装避雷器。

同时采用机械互锁或电气互锁方式实现两路输入的交流电能够实现通断互锁与自动切换。

二是整流器部分。

以并联均流方式为相应通信设备进行供电，并对蓄电池组实施恒流限压充电。

当前采用模块化高频开关整流器，具有体积小、效率高且输入电压范围广等优势。

三是蓄电池组。

采用阀控式密封铅酸蓄电池组作为通信设备的备用电源，组合安装形式有立式、卧式、单层及多层等。

对蓄电池组容量的选择主要依据负载大小和放电时间。

1.2通信电源配置现状目前，我国对于地铁的电源配置主要是在地铁通信系统的中心机房及模块直流系统中应用蓄电池，这是由于蓄电池具有体积较小和重量较轻的特点，可以在有序供电的基础上充分保障其处于满电备用状态，便于及时应用。

地铁的通信站主要包括光纤通信站各级调度中心和微波通信站等，其中光纤通信已经覆盖了地铁生产和日常办公的各个领域，并完全取代了传统载波通信方式的主要手段。

对于微波通信来说，其经常用于光纤通信的备用。

在该模式下，通信电源的配置主要是由传统AC和DC混合使用转变为单一的DC模式。

同时因为中心站具有相对较多的网管设备，对交流均有一定需求，所以对通信电源的配置采用USP。

通信电源的组成部分包含有整流屏、直流配电屏以及蓄电池，在电源输入和输出方面以双路方式为主，另外在电源保护方面则是由交流经过整流模块对设备进行供电，此时能够对蓄电池进行浮充。

地铁信号系统设备维护技术摘要：铁路信号控制系统是铁路运行的中枢环节，对保障铁路安全运行意义重大。

而随着现代铁路运行技术的深入发展，铁路信号控制技术也呈现出丰富的智能化、一体化特征。

但即使是在铁路运行技术高度发达的情况下，也仍然无法避免铁路事故的发生，因此，加强对铁路信号控制系统的故障导向安全研究，保证列车在铁路信号控制系统出现故障的情况下能够实施紧急制动停止运行，避免重大铁路安全事故的发生，是当下列车运行安全工作过程需要解决的首要问题。

关键词：地铁信号系统；设备；维护技术1城轨信号系统发展现状目前，基于通信的列车控制（Communication-Based Train Control,CBTC系统）在轨道交通领域广泛应用，包括城市轨道交通、市域（郊）铁路、中低速磁浮项目以及跨座式单轨、APM等。

CBTC系统与早期应用于城市轨道交通的基于轨道电路的ATC系统相比，基于独立于轨道电路的车-地无线通信及列车精确定位功能，实现了移动闭塞的列车追踪方式，具有轨旁设备少、行车能力强、生命周期成本低的特点。

近年来，随着科学技术的发展，为解决部分城市轨道交通线路运营负荷重、因人为故障和人为因素导致事故时有发生的局面，CBTC系统的自动化水平进一步提升，实现了全自动运行（Fully Automatic Operation,FAO）功能，进一步增强了系统装备的功能和性能，大大提升了轨道交通运营安全、行车效率，降低了运营成本。

随着城市轨道交通规模不断扩大，基于网络化运营设计的互联互通CBTC系统得到了成功应用。

2列控安全信息监督主要功能列控安全信息监督的功能包括安全信息监督分析、报警管理和相关安全信息的展示、统计、回放、共享等。

安全信息监督分析主要对不同地面信号子系统传到CSM的信息进行一致性分析，可细分为以下几点。

1）区段占用信息一致性比对，站内区段信息和区间区段信息；2）联锁进路与RBC系统接收SA一致性比对；3)RBC系统MA与联锁进路一致性比对，；4)TCC进路信息与联锁进路信息一致性比对；5）车站联锁执行TCC进站信号机降级命令一致性比对；6)TCC码序与联锁信号逻辑一致性比对；7）各子系统间连接状态综合比对，包括CTC、CBI、TCC、TSRS、RBC及轨道电路；8）相邻站TCC方向一致性比对，以站间通信方式为监测中心代转为例；9)TCC与联锁线路方向信息一致性比对；10)TCC邻站邻接区段占用逻辑一致性比对，以站间通信方式为监测中心代转为例；11）区间信号机与区间方向的逻辑一致性比对；12）信号显示与区段发码一致性比对。

地铁信号系统维护管理策略摘要：地铁车载信号系统在我国目前的列控系统中占有重要地位，它的安全运行直接关系着地铁运行的安全性和快速性。

在实际运行过程中，车载信号设备的故障率相对较高，由于环境的干扰、部件的磨损、设备老化等因素引起系统自身设备性能退化，导致系统可靠性下降，从而引发车载信号设备故障，给乘客的安全出行带来隐患。

因此，在行车时及时诊断出系统中出现的故障和安全漏洞并对其加以处理至关重要，否则将引发一系列单元故障，甚至造成重大的经济损失和人员伤亡。

列控系统在运行时，会自动生成记录系统运行状态、事件的日志数据，对其数据特征的研究，能够使维护维修人员及时掌握系统的运行情况，适时对系统进行检修与维护，保证列车的安全运行。

关键词：地铁信号系统；维护管理；策略1列控安全信息监督关键技术方法列控安全信息监督除了要对不同来源的多维度数据进行去噪、解耦等预处理，还会用到特征提取和分类、聚类以及相关性分析等基本数据处理与融合技术。

由于不同子系统信息发往CSM存在不同的时间延时，故可通过相应的延时时间分析，找出合适的冗余时间窗，以指导应用中信息一致性比对时等待的最优时间窗口大小。

此外，还可以运用动态时间规整技术，即动态的找到最优解使得不同来源的信号数据在同一时间上对齐，方便进一步的时延纠正。

通过将时延反馈到系统本身并加以纠正，以提高列控安全信息监督的及时性和精准性。

此外，测试验证阶段还会用到黑盒监督分析技术，对数据准确性和功能正确性进行校核及验证。

根据现场实际情况并参照国铁集团铁路信号集中监测系统接口规范，搭建符合要求的仿真环境。

通过将现场的典型案例注入对应中心或车站的地面信号子系统仿真接口，对CSM局中心和CSM车站相应的列控安全信息监督功能进行验证测试。

2解决铁路信号控制系统故障的维护方案2.1 完善安全性冗余结构设计，保障列车行驶安全为了保持各个信号控制系统的功能稳定，避免设备故障导致重大安全事故发生，铁路工程技术相关工作人员在进行工程建设时，要做好铁路信号控制系统故障导向安全措施，在每一个系统中都进行安全性冗余结构设计，并设置好各结构子系统中的输入输出命令，保证一旦某一子系统出现安全信息，即可通过综合控制系统发出紧急控制命令，使运行中的列车减速或停止运行，避免出现重大铁路安全事故，保证列车运行的稳定性和安全性。

地铁通信电源系统技术及安全控制方式分析一、地铁通信电源系统技术地铁通信电源系统是地铁系统中保障通信设备正常运行的重要部分，它主要负责为地铁内的通信设备提供稳定的电源供应，包括终端设备、信号系统、报警系统等。

通信电源系统的技术主要包括以下几个方面：（一）电源类型通信电源系统常用的电源类型主要有交流电源和直流电源。

在地铁系统中，由于需要为通信设备提供稳定的电源供应，而交流电源在传输过程中会存在一定的功率损耗和波动，因此通常地铁通信电源系统会采用直流电源供应方式，以保证通信设备的正常运行。

（二）电源转换与配电通信电源系统需要对输入的电能进行转换及配电，以保证设备能够得到稳定的电源供应。

一般地铁通信电源系统会采用变压器、整流器、逆变器等设备进行电能的转换与配电，通过合理的设计和布局来保证通信设备得到稳定的供电。

（三）蓄电池备用电源为了应对突发情况，通信电源系统通常会配备蓄电池备用电源，以保证在主电源故障或断电的情况下，通信设备能够继续正常运行一段时间，保障地铁系统的安全运行。

地铁通信电源系统的安全控制是保障地铁系统安全运行的关键之一，在通信电源系统的设计和运行中，需要采取一系列的安全控制方式来确保通信设备的正常运行和系统的安全稳定。

（一）电气设备的保护在地铁通信电源系统中，需要配备相应的过载保护、短路保护、漏电保护等电气设备，以防止因电气故障而对通信设备造成损害，保障设备和人员的安全。

（二）智能监控系统地铁通信电源系统通常会配置相应的智能监控系统，通过对电源的实时监测和数据分析，实现对通信设备运行状况的实时监控和预警，同时对电流、电压等参数进行监测和调节，以保障通信设备的正常运行。

（三）防雷、防尘、防潮措施地铁穿行在地下隧道中，通信电源系统容易受到雷击、尘埃、潮气等外界因素的影响，因此在设计和运行中需要采取相应的防雷、防尘、防潮措施，提高通信电源系统的稳定性和可靠性。

（四）应急预案和故障处理在地铁通信电源系统设计中需要考虑各种突发情况的应急预案和故障处理方案，以应对可能出现的故障情况，提高系统的应急处理能力，保障地铁系统的安全运行。

论地铁信号系统的维护方法与维修技术1. 地铁信号系统的维护需要定期进行检查，确保信号灯和控制设备的正常运行。

2. 对地铁信号系统的维修需要进行严格的技术培训，确保维修人员具备足够的专业知识。

3. 对信号设备的维修需要根据实际情况及时处理，避免因故障导致列车运行受阻。

4. 定期清洁地铁信号系统的设备，防止灰尘和杂物影响设备的正常运行。

5. 建立健全的地铁信号系统维护记录，及时记录检修情况和维修记录。

6. 对地铁信号系统的关键部件要进行定期的技术检测，确保其正常运行。

7. 对地铁信号系统的维护工作要严格遵守相关维护流程和标准，确保安全可靠。

8. 建立健全的应急维修机制，对于突发故障能够迅速做出应对和处理。

9. 对于地铁信号系统的设备进行定期的润滑和保养，延长设备的使用寿命。

10. 建立健全的维修队伍，确保维修人员能够快速响应问题并进行处理。

11. 对于地铁信号系统的零部件要进行定期更换，避免因老化造成的性能下降。

12. 地铁信号系统的维护需要与供应商建立紧密的合作关系，及时获取设备技术支持和维修配件。

13. 对地铁信号系统的维护要做好预防性维护，提前发现并解决潜在问题。

14. 成立专业的地铁信号系统技术指导组，定期对维护人员进行技术培训和考核。

15. 制定地铁信号系统的维护保养标准，确保维护工作有章可循。

16. 地铁信号系统的钢轨连接处定期进行检查和维护，保证列车通过信号时的稳定性。

17. 对地铁信号系统的电缆线路进行定期检测，确保电气连接正常。

18. 开展设备现场巡检，及时发现并排除设备故障。

19. 对地铁信号系统相关的软件系统进行定期升级和维护，确保系统性能和安全性。

20. 对地铁信号系统的光纤通信设备进行定期检测和维修，保证信息传输的畅通。

21. 对地铁信号系统的故障进行分类和分级处理，确定优先级并安排维修任务。

22. 定期组织维护人员进行模拟测试，确保在实际应急情况下能够快速响应并处理问题。

地铁信号系统的维护方法与维修技术探析【摘要】地铁信号系统是地铁运营中至关重要的一部分，它承担着确保列车运行安全和高效的任务。

信号系统故障可能导致列车晚点、事故发生等严重后果。

本文首先介绍了地铁信号系统的基本构成，然后分析了常见的信号系统故障及原因，接着探讨了维护方法和技术以及维修流程和注意事项。

最后提出了提高地铁信号系统可靠性的措施，包括加强日常维护工作、不断完善技术手段和设备，从而确保地铁运营的安全与高效。

通过对地铁信号系统的维护方法与维修技术进行探析，可以帮助地铁运营机构更好地保障列车运行的安全，并提高整体的运营效率。

最终目的是让乘客在乘坐地铁时能够获得更加安全、快捷和舒适的出行体验。

【关键词】地铁信号系统、维护方法、维修技术、故障影响、构成、原因分析、维护技术、维修流程、注意事项、可靠性措施、日常维护工作、技术手段、设备完善、安全、高效。

1. 引言1.1 介绍地铁信号系统的重要性地铁信号系统是地铁运营中至关重要的一环，它负责控制列车的运行速度、保证列车之间的安全距离、协调列车在不同线路的运行等。

地铁信号系统的稳定运行直接关系到地铁运营的安全和高效。

当地铁信号系统出现故障时，可能会导致列车停运、延误、事故甚至人员伤亡，给地铁运营带来严重影响。

地铁信号系统的重要性体现在以下几个方面：地铁是城市重要的交通工具之一，其运行对于城市居民的生活和工作具有重要意义。

只有信号系统正常运行，地铁才能按时运行，乘客才能安全、快速地到达目的地。

地铁信号系统是保证列车之间运行安全距离的关键，一旦信号系统出现问题，可能导致列车相撞、脱轨等严重事故。

地铁信号系统的正常运行还关系到地铁运营成本和效益，有效控制列车运行速度、减少空转时间等可以提高运营效率，减少能源损耗。

地铁信号系统在地铁运营中扮演着至关重要的角色，其稳定运行对于保障地铁运营安全、高效具有重要意义。

为了确保地铁信号系统的正常运行，我们需要加强对其日常维护和维修工作，提高其可靠性和稳定性，保障地铁运营的安全与高效。

轨道交通信号系统设备维护管理研究摘要：随着我国城市轨道的发展，在轨道交通动态发展过程中更加重视环境保护。

信号系统是城市轨道交通最重要的设备之一，其稳定性对于有效的交通发展和人们出行的人身安全至关重要。

但目前，在城市轨道交通信号系统的运营维护管理过程中仍存在问题，若不及时解决，可能会影响轨道交通信号系统的正常运营。

因此，论文重点探讨了城市轨道交通信号系统的运营维护管理策略。

关键词：城市轨道交通；运营维护；管理；前言城市化进程的加快推进城市轨道交通信号系统的建设与完善。

城市轨道交通信号系统的建设使得轨道交通更加安全、舒适、便捷，极大方便民众的日常出行，把能源节约和绿色出行的理念纳人到现代化交通建设的过程中，有效缓解城市交通拥堵的现状。

但在我国城市轨道交通运输生产中存在对信号系统的管理维护不当，导致地铁交通的安全性受到影响，严重时造成地铁交通系统的瘫痪，列车无法进行正常运行的情况时有发生。

因此加强城市轨道交通信号系统的完善与建设，能够有效保证地铁交通的安全正点运行，最大化的降低信号系统故障带来的人员伤亡与安全事故。

以下文章会详细对城市轨道交通信号系统的运行维护管理进行探讨，从原因人手找出针对性的解决方案，有效提升城市轨道交通信号系统的稳定性。

一、城市轨道信号系统出现故障的影响因素1.人为因素人为因素是造成城市轨道信号系统出现故障的首要因素。

人为因素影响主要包括违章操作和本身技能掌握程度。

地铁信号检修工作必须按照一定的流程和规范进行，工作人员的工作态度以及安全意识等都是影响其地铁信号出现故障的原因。

在实际的地铁信号系统故障排查的过程中，首先对信号设备工作状态和设备运行质量进行检查，当信号设备出现接触不良或其他问题时，要及时进行维修和处理，避免地铁交通运行过程中受到影响。

其次，需要对轨道交通的电源系统进行检查。

城市轨道信号系统的运行以电源为基础，必须对电源系统进行严格质检，主要包括对电源屏和UPS的检修。
