在线标定在输油管道流量计量系统中的运用高军发布时间：2021-08-03T08:34:57.585Z 来源：《中国科技人才》2021年第12期作者：高军[导读] 为了能使用流量计在贸易交接活动中维持较高的精准性与可靠性，则一定要对其进行周期性的检定。
和离线标定相比较，在线标定在操作快捷性、标定有效性及经济性等方面更占优势。
本文在介绍在线标定优势的基础上，分别阐述了三种常用的标定方法，希望能和同行分享经验。
高军中国石油化工有限公司中原油田分公司技术监测中心河南省濮阳市 457001摘要：为了能使用流量计在贸易交接活动中维持较高的精准性与可靠性，则一定要对其进行周期性的检定。
和离线标定相比较，在线标定在操作快捷性、标定有效性及经济性等方面更占优势。
本文在介绍在线标定优势的基础上，分别阐述了三种常用的标定方法，希望能和同行分享经验。
关键词：油品交接；标定设备；流量计；方法探究引言在科学技术日新月异的时代中，流量计计量精准性显著提升，在油品计量领域中应用范畴不断拓展。
国家相关部门通过颁发文件、法律等，对油品交接计量系统的设计情况进行了明确规定，应真正确保成品油贸易交接活动中流量计的精准性与可靠性，取代既往以罐检尺计量信息作为交接活动计量方法的传统模式，降低计量纠纷事件发生率，有效规避效益流失问题。
以在线标定为研究对象，较为详细的探究相关方法的应用情况。
1、在线标定用于输油管道流量计量系统的优势近些年中，国内油田化工行业蓬勃发展，促进了现场标定技术在油田领域中的应用过程，逐渐演变成油田生产活动中的必需技术类型。
输油管道是油田生产活动中的重要基础设施，其上流量计量系统状态直接影响输油管道使用过程的安全性，故而对其进行标定有很大现实意义。
在线标定的优势主要有[1]：（1）选择输油现场的直接对象作为标定介质，规避了常规测量技术下部分机制和应用对象之间形成的冲突，减少测量误差；（2）该项技术下杜绝了检定、装卸、运输过程中部分因素对计量系统形成的不良影响，促进测量工作有效、有序推进；（3）基础作业量显著减少，明显简化了现实工作拆卸仪器的流程；（4）较好的满足计量系统现实应用中对连续性提出的要求，规避离线周期式检定的问题；（5）操作快捷、运行工序偏少，实现了对成本的有效控制。
小口径流量计检定装置的研究与设计的开题报告一、选题背景小口径流量计广泛应用于化工、石油、医药等领域，是现代工业过程控制的重要组成部分。
流量计的准确度和稳定性关系到工业生产的安全、能效和经济性，所以对流量计检定的要求非常高。
目前流量计检定装置的研究与开发仍有一定的不足，大多数现有的检定装置存在一些问题，比如量程范围不够广、精度不够高、操作复杂等。
因此，研究开发一种高精度、易操作、量程范围广的小口径流量计检定装置有着非常重要的实际意义。
二、研究目的本课题旨在研究和设计一种小口径流量计检定装置，解决现有流量计检定装置存在的问题，提升流量计检定的准确度和稳定性。
具体目标如下：1. 确定小口径流量计检定装置的技术规格和指标，包括测量范围、精度、稳定性等。
2. 研究小口径流量计的检定原理和方法，确定适用的检定技术。
3. 设计小口径流量计检定装置的机械结构和电气控制系统，实现对小口径流量计的检定。
4. 实现小口径流量计检定装置的软件系统开发，并进行系统测试。
三、研究内容本课题的主要研究内容如下：1. 确定小口径流量计检定装置的技术规格和指标，包括测量范围、精度、稳定性等。
2. 研究小口径流量计的检定方法和原理，确定适用的检定技术，以保证检定的准确性和可靠性。
3. 设计小口径流量计检定装置的机械结构和电气控制系统，以实现对小口径流量计的检定能力。
4. 利用MATLAB对检定结果进行模拟与分析，评估检定结果的准确度和精度。
5. 根据实际效果评估，对小口径流量计检定装置进行改进和优化。
四、研究方法本课题采用以下研究方法：1. 文献调研法：查阅相关的论文、资料和标准，掌握检定技术和方法，为本课题的研究提供理论基础和技术支持。
2. 实验研究法：通过实验数据的采集和分析，探究小口径流量计的检定原理和方法，研究检定装置的性能和工作效果。
3. 数学仿真法：利用MATLAB等工具，对流量计检定装置进行建模和仿真，评估检定结果的准确度和精度。

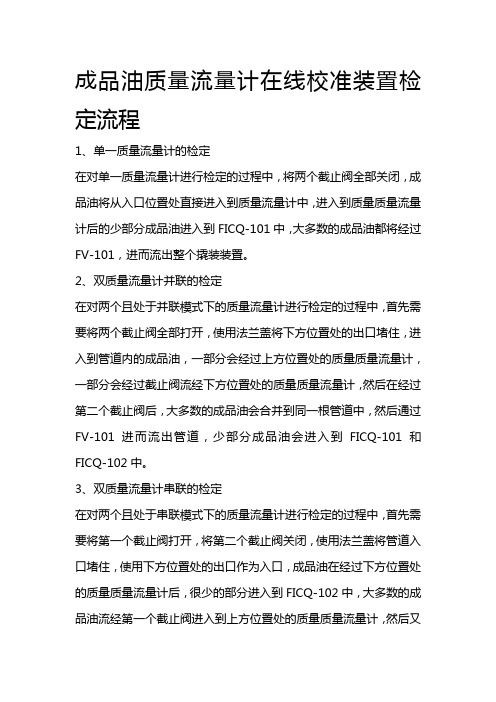

成品油质量流量计在线校准装置检定流程
1、单一质量流量计的检定
在对单一质量流量计进行检定的过程中，将两个截止阀全部关闭，成品油将从入口位置处直接进入到质量流量计中，进入到质量质量流量计后的少部分成品油进入到FICQ-101中，大多数的成品油都将经过FV-101，进而流出整个撬装装置。
2、双质量流量计并联的检定
在对两个且处于并联模式下的质量流量计进行检定的过程中，首先需要将两个截止阀全部打开，使用法兰盖将下方位置处的出口堵住，进入到管道内的成品油，一部分会经过上方位置处的质量质量流量计，一部分会经过截止阀流经下方位置处的质量质量流量计，然后在经过第二个截止阀后，大多数的成品油会合并到同一根管道中，然后通过FV-101进而流出管道，少部分成品油会进入到FICQ-101和FICQ-102中。
3、双质量流量计串联的检定
在对两个且处于串联模式下的质量流量计进行检定的过程中，首先需要将第一个截止阀打开，将第二个截止阀关闭，使用法兰盖将管道入口堵住，使用下方位置处的出口作为入口，成品油在经过下方位置处的质量质量流量计后，很少的部分进入到FICQ-102中，大多数的成品油流经第一个截止阀进入到上方位置处的质量质量流量计，然后又
有很少部分的原油进入到FICQ-101中，大多数的成品油将通过FV-101流出管道。
石油专用计量器具检定校准技术与应用发布时间：2022-01-13T09:15:21.785Z 来源：《科学与技术》2021年29期作者：张冰[导读] 管道原油运输的安全稳定性关系到了石油行业的健康发展，在管道原油输送中不可避免的会产生一定的原油损耗作者：张冰单位：中国石油天然气股份有限公司抚顺石化分公司石油二厂摘要：管道原油运输的安全稳定性关系到了石油行业的健康发展，在管道原油输送中不可避免的会产生一定的原油损耗，在对管道原油输送进行计量的过程中，由于计量方法比较简单粗放，导致计量结果准确度低，使得一些原油输送中的输差问题没有得到及时的解决，长此以往给石油企业造成的一定的经济损失。
针对这一问题，需要采取有效措施减少管道原油输送中的输差，降低原油损耗，提高石油企业的经济效益。
关键词：石油企业；计量器具；检定校准引言目前国内外原油贸易计量常用的方法有两种，即静态计量和动态计量。
静态计量是通过对油罐或的液位高度、现场的油品温度和环境温度的测定的，通过查表所计算出的体积量，最后根据化验室实测的密度和及水含率最终计算出的质量；动态计量是通过检定合格的质量流量计，测量出通过质量流量计的原油质量，最后通过空气浮力系数等计算出最后空气中的质量。
不管是静态还是动态计量，通常计量器具本身都会存在着误差，并且计量器具在使用过程中测得被测量值时还会由于种种原因产生附加误差。
因此，应在测得被测量值过程中从计量器具本身和操作过程进行油品差量的分析，了解误差产生的原因，采取相应的措施，降低和减少误差是很必要的。
下面主要对原油贸易中常见的进口原油卸船的计量进行误差分析，同时提出损耗控制的方法供参考。
1计量器具的检定为了确保检定、校准工作的有效顺利发展，石油计量管理部门需要制订计量器具动态的管理，高效地落实每一种计量器具的检定、校准，编制计量器具和检测辅助设施的管理程序，明确计量检测数据的管理方式，并且严格执行管理以及监督。
从我国的法制角度来讲，检定工作机构与校准工作机构并不对等，能承担校准工作机构，不一定有开展检定工作的资质，能承担检定工作的机构，不一定能承担对应的校准工作。
油田原油流量计在线检定/校准体系的建立与实施发布时间：2021-01-20T15:35:13.900Z 来源：《科学与技术》2020年9月27期作者：孙潾高静林荣丽[导读] 经过十几年的不断探索和建设，胜利油田建立一套适应于原油生产特点的原孙潾1 高静2 林荣丽3.3胜利油田技术检测中心山东东营257000 2.北京航天华盛科贸发展有限公司华盛服务平台北京丰台100074[摘要]经过十几年的不断探索和建设，胜利油田建立一套适应于原油生产特点的原油外销、二级单位之间原油交接、联合站原油外输和分队（区）原油产量考核流量计在线检定/校准体系，解决了大型原油流量计拆卸送检带来的费时费力、生产成本高、检定长期积压等问题，消除了原油介质对流量计检定结果的影响，延长了流量计的使用寿命，实现了原油外销、交接流量计在线周检率100%的目标。
[关键字] 原油流量计在线检定/校准体系0、前言原油流量计作为大型计量器具（DN150的流量计一般重达1吨以上，DN300的流量计甚至重达3吨），送检一次比较困难。
工作人员需要从生产现场把流量计拆卸下来，用叉车等起重设备装到车上，再转运到原油流量检定站实施检定；流量计检定完毕，生产单位再派车把流量计取回，重新安装到生产流程上。
整个送检过程费时费力，并且大量流量计送到原油流量检定站，给原油流量检定站带了很大的工作压力，造成大量送检流量计长期积压。
如何解决原油流量计检定存在的问题，从上个世纪九十年代开始，胜利油田本着统筹优化、区域共享、突出重点的原则，经过不断探索和建设，建立一套投资相对较少、方便快捷、科学准确的原油流量计检定/校准体系。
1、原油流量计检定/校准方法简介及主要影响因素分析原油流量计量一般选用罗茨、刮板、齿轮等容积式流量计，按照JJG667《容积式流量计检定规程》的要求，通常采用标准体积管检定/校准容积式流量计，工作流程见图1。
其工作原理是：原油经过流量计进入体积管，当体积管内的置换球触发体积管底部的检测开关时，同时启动流量计脉冲的采集，当置换球触发体积管上端的检测开关时，停止流量计脉冲的采集，利用体积管2个检测开关之间管段的标准体积（由国家站标定）计算出流量计的误差[1][2]。
油库计量监测系统的设计与应用[摘要]油库计量监测有多种方式，本文主要介绍伺服式液位仪计量法。
对该计量方式的结构、功能以及部署方案记性了详细的介绍。
[关键词]测量监测；结构作用程序整个油库自动化、信息化系统分三个层次：现场仪表层、监控层、管理层，系统采用多层分布式结构，实现集中监控和综合管理。
各个功能子系统既能独立运作、互不干扰，同时又能进行数据共享，并且在综合管理的框架内还可以实现互联互动。
系统的各项监控和管理功能可以分布在局域网中任意计算机上，同时也方便进一步实现基于广域网（internet）的远程监测。
整个系统自动化系统有一个统一的集成平台，可以对油库进销存业务进行自动数据管理，自动生成各种综合及单项管理报表，能实现领导远程查询，上级web浏览，与上级erp或其它管理系统可以进行数据交互。
计量监控系统主要对大型储罐内的油品进行实时监控和测量，并与储罐计量系统、储罐液位报警开关等其他子系统结合进行存储管理。
油罐计量系统包括数据采集、计量计算、图形监控、会计管理和数据共享。
液位报警系统实现了储罐高液位的硬件报警。
一、伺服式液位仪计量法1、结构图2、结构说明网络连接：每个油罐上安装1台伺服式液位仪和1台多点温度仪及1台音叉液位开关设备，每个储罐的温度直接接入到伺服式液位仪，每个储罐的液位信号、温度信号通过2条rs-485通讯总线（每条总线连接8个储罐的仪表）接入中心控制室的通讯转换单元，通讯转换单元通过rs485-rs232将数据接入计量管理机中，计量管理机将采集的液位和温度等数据进行计量计算，从而获得油料的体积、质量、温度等，并将这些数据向其它子系统共享。
数据库服务器、计量客户端、计量管理机通过网络连接在一起。
数据库服务器：用于存储测量数据和各种统计报告。
计量管理机：负责采集油罐中油品的液位、温度等数据，并据此计算体积和质量，同时对监测数据进行报警判断。
从计量监测前置机中获取计量数据，并进行统计分析和图形化监测。
铁路栈桥流量计在线自校的探讨和研究流量计是否准确直接影响铁路装车自动交接计量的成败，通过创造性的使用5000L标准罐破解了铁路栈桥流量计无法在线检定的难题，实现了铁路流量计在线校验和校准，是准确验证铁路流量计发油精度有效方法，不但不需要拆除被检流量计，从根本上杜绝了油品泄漏，确保了油库的正常生产作业，也是准确验证铁路流量计发油精度的有效方法。
标签：小鹤管;自动交接;自校;人工检尺;铁路一、铁路栈桥流量计在线自校实施背景目前，国内成品油油库铁路发油作业多采用小鹤管进行装车，常见型号为DN100、DN80，其配套系统多采用质量流量计和体积流量计作为计量工具，鉴于体积流量计价格优势，各油库多为安装体积流量计。
经过不断的摸索和探索，某油库经过三年多的铁路发油数据对比分析、发油工艺变换摸索等，在消除压力波动、流量不稳等因素，准确计量发油密度的情况下，初步实现了铁路流量计自动交接计量，计量结果与实际人工检尺计量值的偏差率在±0.2%之间。
要保证油库小鹤管自动交接计量顺利实现的前提，则是栈桥流量计的数据稳定，确保发油准确性。
根据国家计量检定规程《液体容积式流量计》JJG667—2010的规定，对准确度等级不低于0.5级的流量计，检定周期为半年，但在油库日常运行中，由于铁路定量装车系统中使用的流量计在出厂时进行过校验，安装完毕后由于省计量研究院等机构无法进行在线检定，同时因为流量计作为一种高精度的计量标准器具，其拆装、运输时的振动将影响其计量精度和使用寿命，并且在拆装、运输过程中不可避免地产生油渍、油气等环境污染，被拆卸下来的流量计送至检定中心检定时，势必会影响油库正常开展生产工作，与此同时如要保证油库正常作业则需备用一整套检定合格的流量计，检定费用之高、备件费用之大，导致了各油库铁路栈桥流量计无法进行送检，流量计的准确性无法判断，流量计的检定工作不能顺利开展。
二、铁路栈桥流量计在线自校的主要措施及做法（一）准备阶段：1.结合铁路流量计校验工作需要，定制标准量器。
