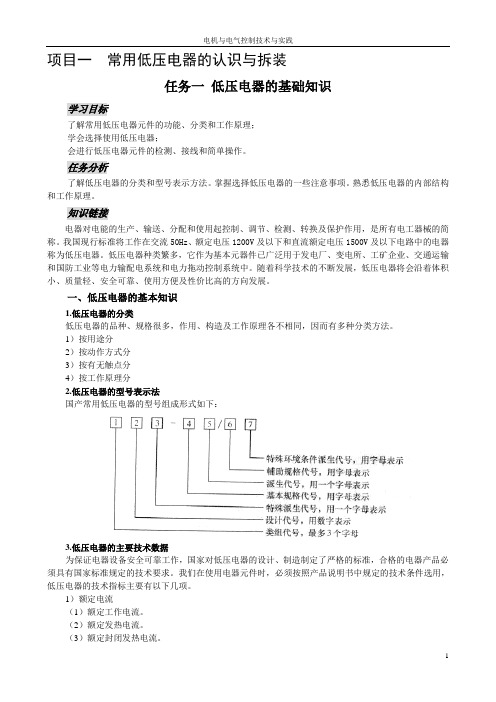

项目一常用低压电器的认识与拆装任务一低压电器的基础知识学习目标了解常用低压电器元件的功能、分类和工作原理；学会选择使用低压电器；会进行低压电器元件的检测、接线和简单操作。
任务分析了解低压电器的分类和型号表示方法。
掌握选择低压电器的一些注意事项。
熟悉低压电器的内部结构和工作原理。
知识链接电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用，是所有电工器械的简称。
我国现行标准将工作在交流50Hz、额定电压1200V及以下和直流额定电压1500V及以下电路中的电器称为低压电器。
低压电器种类繁多，它作为基本元器件已广泛用于发电厂、变电所、工矿企业、交通运输和国防工业等电力输配电系统和电力拖动控制系统中。
随着科学技术的不断发展，低压电器将会沿着体积小、质量轻、安全可靠、使用方便及性价比高的方向发展。
一、低压电器的基本知识1.低压电器的分类低压电器的品种、规格很多，作用、构造及工作原理各不相同，因而有多种分类方法。
1）按用途分2）按动作方式分3）按有无触点分4）按工作原理分2.低压电器的型号表示法国产常用低压电器的型号组成形式如下：3.低压电器的主要技术数据为保证电器设备安全可靠工作，国家对低压电器的设计、制造制定了严格的标准，合格的电器产品必须具有国家标准规定的技术要求。
我们在使用电器元件时，必须按照产品说明书中规定的技术条件选用，低压电器的技术指标主要有以下几项。
1）额定电流（1）额定工作电流。
（2）额定发热电流。
（3）额定封闭发热电流。
（4）额定持续电流。
2）额定电压（1）额定工作电压。
（2）额定绝缘电压。
（3）额定脉冲耐受电压。
3）绝缘强度4）耐潮湿性能5）极限允许温升6）操作频率及通电持续率7）机械寿命和电气寿命4.选择低压电器的注意事项二、电磁机构及触头系统低压电器一般都有两个基本部分，即感受部分和执行部分。
感受部分感受外界信号，并做出反应。
自控电器的感受部分大多由电磁机构组成；手动电器的感受部分通常为电器的操作手柄。
实训（实习、一体化）授课教案（2）结构：1）HK系列负荷开关由刀开关和熔断器组合而成，结构如图1-la所示。
由进线座、静触点（静夹座）、容体、出线座和带瓷质手柄的刀式动触点、防电弧防触及带电体的胶盖组成和绝缘底板和瓷质绝缘底盘组成。
2）结构分类：单极、两极、三极。
（3）用途：一般用于不频繁操作的低压电路中，用作接通和切断电源，或用来将电路与电源隔离，有时也用来控制小容量电动机的直接起动与停机。
(适用于照明、电热设备及小容量电动机控制线路中，并起短路保护)(4）安装与使用：1)垂直安装且合闸状态时手柄应朝上。
（垂直安装时，手柄向上合为接通电源，向下拉为切断电源。
不允许反装或平装，以防发生误合闸事故，若反装手柄会因为闸刀松动自然落下而误将电源接通。
一般与熔断器串联使用作短路和过载保护）2)电源进线接在静触头的端子上，负荷线接在与闸刀相连的动触头的端子上。
（这样开关断开后闸刀和熔体上都不会带电）3）刀开关的额定电流应大于其控制的最大负荷电流。
用于3KW及以下异步电动机时，刀开关的额定电流必须大于电动机额定电流的3倍。
2．封闭式负荷开关（俗称铁壳开关）：（1）型号及含义：（2）结构：由刀开关、熔断器操作机构和外壳组成，结构如图1—2所示。
设置了联锁装置，时间分配教学过程和内容保证开关在合闸状态下开关盖不能开启，而开关盖开启时又不能合闸，确保操作安全。
（3）用途：适用于照明、电热设备及小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护。
(4）安装与使用：1)必须垂直安装。
2）开关外壳的接地螺钉必须可靠接地。
3）电源进线接在静夹座一边的接线端子上，负载引线接在一边的出线座熔断器一边的接线端子上，且进出线必须穿过进出线孔。
二．组合开关（又叫转换开关，是一种转动式的闸刀开关）1．型号及含义：2．结构：组合开关有若干个动触片和静触片，分别装于数层绝缘件内，静触片固定在绝缘垫板上，动触片装在转轴上，随转轴转而变更通、断位置。
一、实训目的本次低压电器拆装实训的主要目的是通过实际操作，使学生了解低压电器的基本结构、工作原理和拆装方法，提高学生的动手能力、分析问题和解决问题的能力，同时培养学生的安全意识和团队协作精神。
二、实训时间2023年10月15日至2023年10月21日三、实训地点电气实训室四、实训内容1. 低压电器概述2. 低压电器拆装步骤3. 低压电器元件识别与选用4. 低压电器安装与调试5. 低压电器故障分析与排除五、实训过程1. 低压电器概述实训开始前，首先由指导老师对低压电器的基本概念、分类、用途及常见低压电器进行讲解。
通过讲解，使学生了解低压电器的基本知识，为后续实训做好准备。
2. 低压电器拆装步骤（1）准备工作：检查实训器材是否齐全，了解拆装过程中所需使用的工具。
（2）拆装过程：a. 观察低压电器的外部结构，了解其组成部分；b. 按照拆装顺序，逐步拆卸低压电器；c. 在拆卸过程中，注意观察各部件的连接方式和固定方式；d. 拆卸完毕后，将拆下的部件进行分类摆放，便于后续安装。
（3）安装过程：a. 按照拆装顺序的相反顺序，逐步组装低压电器；b. 在组装过程中，注意各部件的连接方式和固定方式；c. 组装完毕后，进行外观检查，确保低压电器各部件连接牢固。
3. 低压电器元件识别与选用在拆装过程中，学习识别低压电器的主要元件，如接触器、继电器、按钮、开关等。
同时，了解各元件的型号、规格、性能及其使用范围，为后续选用合适的元件打下基础。
4. 低压电器安装与调试在拆装完成后，对低压电器进行安装与调试。
具体步骤如下：（1）安装：按照电路图，将各元件按照正确的顺序和方式连接起来，确保连接牢固。
（2）调试：开启电源，观察低压电器各部件的工作状态，确保其符合设计要求。
5. 低压电器故障分析与排除在实训过程中，遇到低压电器故障时，要能够迅速分析故障原因，并采取相应的措施进行排除。
故障分析及排除方法如下：（1）检查电路连接是否正确，是否存在短路、断路等问题。
