全国信息化应用能力CATIA考试

catia考级练习题在Catia软件的使用过程中，熟练的掌握其各项功能和操作技巧是非常重要的。

为了提高Catia的使用技能，许多人选择参加Catia的考级考试。

考级考试是一个评估个人Catia技能水平的机会，通过考级可以获得官方认可的证书，对个人的职业发展具有积极的促进作用。

本文将介绍一些常见的Catia考级练习题，帮助读者更好地准备考试。

第一部分：基础练习题练习题一：创建零件要求：使用Catia软件创建一个名称为"零件1"的零件，该零件的尺寸为100mmx50mmx30mm。

练习题二：绘制草图要求：在零件1上创建一个草图，绘制一个圆形和一个矩形，并通过约束将它们固定在一起。

练习题三：创建拉伸特征要求：使用零件1的草图，在其草图平面上创建一个拉伸特征，将草图中的圆形拉伸成为一个柱体，高度为50mm。

第二部分：进阶练习题练习题四：创建装配体要求：创建一个装配体，包含两个零件：零件1和一个名称为"零件2"的零件。

将零件2与零件1通过一个任意的连接方式固定在一起。

练习题五：设置装配体约束要求：为零件1和零件2之间的连接设置约束，确保它们的相对位置满足设计要求。

练习题六：进行运动仿真要求：使用Catia的运动仿真功能，对装配体进行运动仿真，观察零件1和零件2之间的相互作用。

第三部分：高级练习题练习题七：创建多零件装配体要求：创建一个多零件装配体，至少包含三个零件，通过适当的约束相互连接。

练习题八：进行材料分析要求：对多零件装配体进行材料分析，评估装配体在不同载荷下的应力和变形情况。

练习题九：导出可视化效果要求：使用Catia的导出功能，将多零件装配体导出为可视化效果的文件格式，使其可以在其他多媒体软件中进行展示。

结语：通过以上的Catia考级练习题，相信读者已经对Catia的使用有了更深入的理解和掌握。

在准备Catia考级考试时，可以根据这些练习题进行针对性的练习和复习，以提高自己的Catia技能水平。

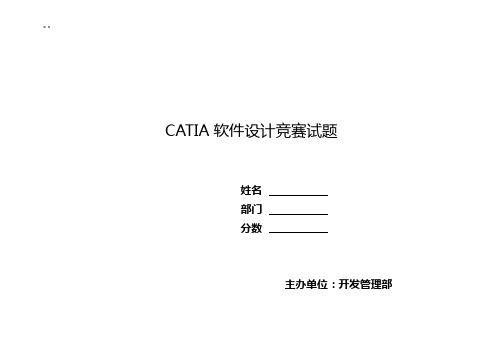

CATIA软件设计竞赛试题
姓名
部门
分数
主办单位：开发管理部
Part 1第一部分
CATIA设计竞赛理论试题
选择题
Instructions (说明)
READ THROUGH THESE NOTES & INSTRUCTIONS CAREFULLY BEFORE BEGINNING
(在做题之前请仔细阅读以下注意事项)
•完成以下15题时间为10分钟.本部分分值为40分。

•本部分试题为闭卷、不能使用计算机、独立完成。

•仔细阅读试题。

•多重选择题。

Part 2第二部分
操作题
Instructions (说明)
READ THROUGH THESE NOTES & INSTRUCTIONS CAREFULLY BEFORE BEGINNING
(在做题之前请仔细阅读以下注意事项)
•完成第1题时间为45分钟，分值为30分，完成第2题时间为45分钟，分值为30分。

本部分分值为60分。

•本部分试题为开卷、使用计算机、独立完成。

•仔细阅读试题。

1.要求利用二维工程图上标出的尺寸，生成三维零件。

2.将第一题生成的三维零件autocad中的dwg或dxf格式。

catia基础试题
CATIA是一种三维设计和制造软件，通常用于工程和制造领域。

以下是一些CATIA基础试题，用于测试你的CATIA知识：CATIA的全称是什么？
CATIA主要用于哪些领域的设计？
CATIA的界面主要分为哪几个工作区？
怎样在CATIA中创建一个新的零件文件？
简述CATIA中的基本绘图工具，如线、圆、矩形等的使用方法。

什么是CATPart文件？
如何在CATIA中进行三维建模？
CATIA中的装配是指什么？
CATIA中如何应用材料属性到零件？
CATIA中的约束是用来做什么的？
CATIA中的渲染是指什么？
简述CATIA的文件保存和导出功能。

请注意，这只是一组基础问题，真实的CATIA考试可能涵盖更广泛的知识领域和复杂的操作技能。

确保你理解CATIA的基本概念、界面和工具，并能够进行基本的三维建模和装配。

1。

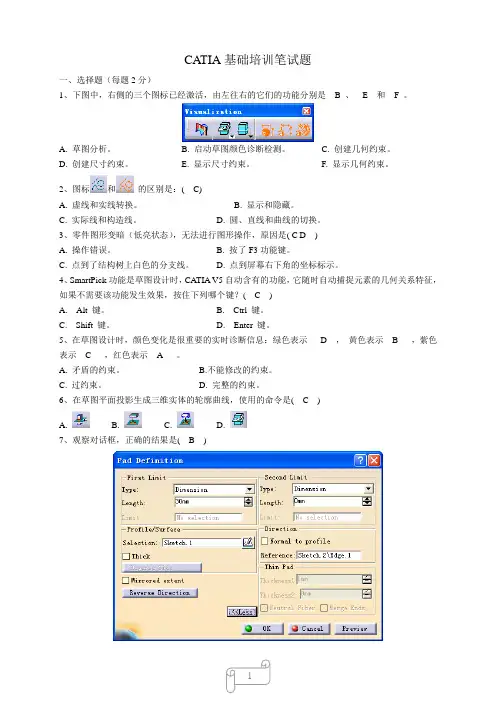

CATIA试题CATIA基础培训笔试题一、选择题（每题2分）1、下图中，右侧的三个图标已经激活，由左往右的它们的功能分别是__B_、__E__和__F_。

A. 草图分析。

B. 启动草图颜色诊断检测。

C. 创建几何约束。

D. 创建尺寸约束。

E. 显示尺寸约束。

F. 显示几何约束。

2、图标和的区别是：( C)A. 虚线和实线转换。

B. 显示和隐藏。

C. 实际线和构造线。

D. 圆、直线和曲线的切换。

3、零件图形变暗（低亮状态），无法进行图形操作，原因是( C D )A. 操作错误。

B. 按了F3功能键。

C. 点到了结构树上白色的分支线。

D. 点到屏幕右下角的坐标标示。

4、SmartPick功能是草图设计时，CATIA V5自动含有的功能，它随时自动捕捉元素的几何关系特征，如果不需要该功能发生效果，按住下列哪个键？( C )A. Alt 键。

B. Ctrl 键。

C. Shift 键。

D. Enter 键。

5、在草图设计时，颜色变化是很重要的实时诊断信息：绿色表示___D__，黄色表示__B___，紫色表示__C___，红色表示__A___。

A. 矛盾的约束。

B.不能修改的约束。

C. 过约束。

D. 完整的约束。

6、在草图平面投影生成三维实体的轮廓曲线，使用的命令是( C )A. B. C. D.7、观察对话框，正确的结果是( B )A. B.C. D.8、当一个实体同时需要抽壳、拔模、倒角时，它的先后次序应该是？CA.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后9、如图，观察历史树，其模型的结果是：( C )A. B.C. D.10、抽壳的具体步骤是：( D )1. 选择要移除的面。

2. 单击盒体图标。

3. 单击确定。

4. 输入厚度。

A. 1-2-3-4B. 4-3-2-1C. 2-3-4-1D. 2-1-4-311、当对两个单独的曲面圆角时，使用的命令是：______( B )A. B. C. D.12、观察外延定义对话框和已有图形，此种设置生成的结果是：_____A_____A. B.C. D.13、命令（Intersection）要求选取的元素是：( A )A. 2个相交曲面。

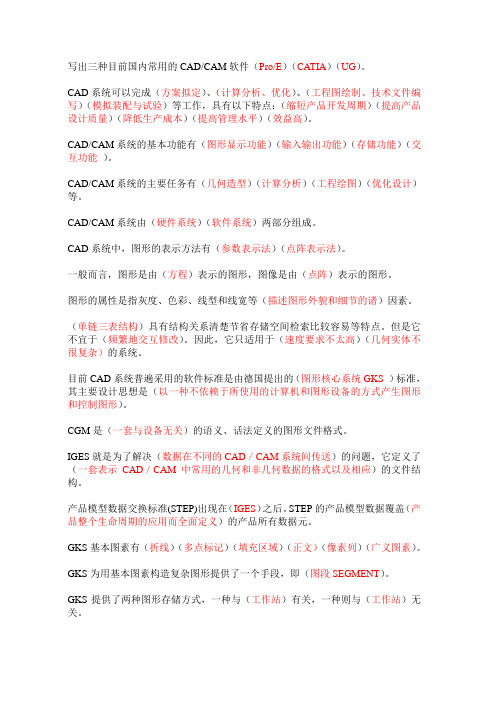

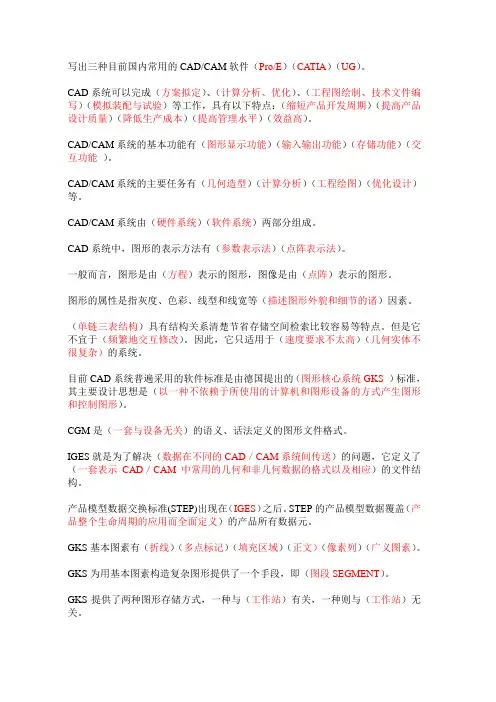

写出三种目前国内常用的CAD/CAM软件（Pro/E）（CATIA）（UG）。

CAD系统可以完成（方案拟定）、（计算分析、优化）、（工程图绘制、技术文件编写）（模拟装配与试验）等工作，具有以下特点：（缩短产品开发周期）（提高产品设计质量）（降低生产成本）（提高管理水平）（效益高）。

CAD/CAM系统的基本功能有（图形显示功能）（输入输出功能）（存储功能）（交互功能）。

CAD/CAM系统的主要任务有（几何造型）（计算分析）（工程绘图）（优化设计）等。

CAD/CAM系统由（硬件系统）（软件系统）两部分组成。

CAD系统中，图形的表示方法有（参数表示法）（点阵表示法）。

一般而言，图形是由（方程）表示的图形，图像是由（点阵）表示的图形。

图形的属性是指灰度、色彩、线型和线宽等（描述图形外貌和细节的诸）因素。

（单链三表结构）具有结构关系清楚节省存储空间检索比较容易等特点。

但是它不宜于（频繁地交互修改）。

因此，它只适用于（速度要求不太高）（几何实体不很复杂）的系统。

目前CAD系统普遍采用的软件标准是由德国提出的（图形核心系统GKS）标准，其主要设计思想是（以一种不依赖于所使用的计算机和图形设备的方式产生图形和控制图形）。

CGM是（一套与设备无关）的语义、话法定义的图形文件格式。

IGES就是为了解决（数据在不同的CAD／CAM系统间传送）的问题，它定义了（一套表示CAD／CAM中常用的几何和非几何数据的格式以及相应）的文件结构。

产品模型数据交换标准(STEP)出现在（IGES）之后。

STEP的产品模型数据覆盖（产品整个生命周期的应用而全面定义）的产品所有数据元。

GKS基本图素有（折线）（多点标记）（填充区域）（正文）（像素列）（广义图素）。

GKS为用基本图素构造复杂图形提供了一个手段，即（图段SEGMENT）。

GKS提供了两种图形存储方式，一种与（工作站）有关，一种则与（工作站）无关。

（裁剪）是保留图形在窗口内的部分、舍弃窗口外的部分。

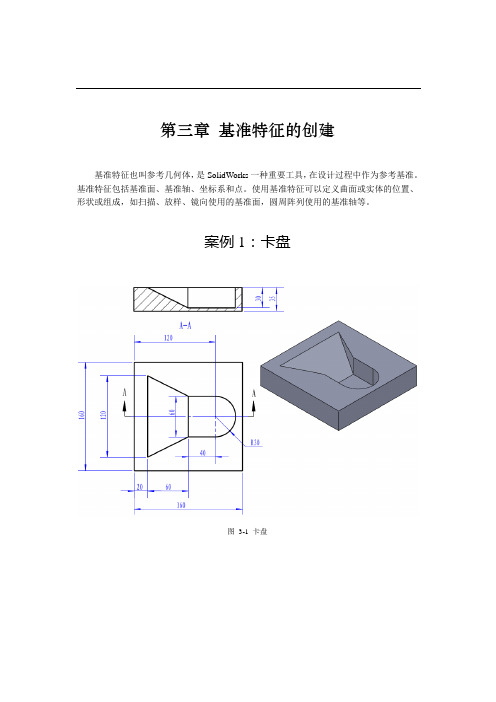

第三章基准特征的创建基准特征也叫参考几何体，是SolidWorks一种重要工具，在设计过程中作为参考基准。

基准特征包括基准面、基准轴、坐标系和点。

使用基准特征可以定义曲面或实体的位置、形状或组成，如扫描、放样、镜向使用的基准面，圆周阵列使用的基准轴等。

案例1：卡盘图3-1 卡盘知识点✧掌握特征基准面的建立方法✧了解拉伸的终止条件1.1模型分析根据图3-1所示，发现模型具有以下几个特点：1.模型为四方体，可以采用拉伸命令实现2.中间挖空的部分，可以采用拉伸切除的方式，对于切除的斜面，采用拉伸切除到一面的终止条件，为了达到这一目的，考虑建立一个基准面，这个基准面就是切除的终止条件。

于是，可以通过以下分解思路完成，如图3-2所示。

图3-2 模型分析1.2 操作步骤<1>新建零件启动Solidworks ，单击菜单栏中的【新建】按钮，建立一个SolidWorks新文件。

<2>文件模板系统自动激活【新建Solidworks文件】对话框，选择【零件】模板，如图3-3所示，单击【确定】。

图3-3 新建零件<3>保存文件按Ctrl+S保存文件，如图3-4所示，命名为“卡盘”，单击【保存】，系统将自动添加文件后缀“.sldprt”。

图 3-4 保存文件<4> 进入草图绘制状态在FeatureManager 设计树中单击【上视基准面】，在关联菜单中单击【草图绘制】，系统进入草图绘制状态中，如图3-5所示。

图 3-5 进入草绘状态<5> 绘制草图按S 键，出现S 工具栏，单击【边角矩形】下拉箭头，选择【中心矩形】命令，绘制如图3-6所示的草图，定义两条相邻的边为【相等】几何约束关系，按S 键，单击【智能尺寸】按钮进行草图尺寸的标注，单击【确定】按钮，退出草图。

图3-6 绘制草图<6>建立基体特征按S键，单击【拉伸凸台/基体】按钮，激活【拉伸】属性管理器对话框，在【深度】文本框中输入“35”并回车，其他保持默认，如图3-7所示，单击【确定】按钮。

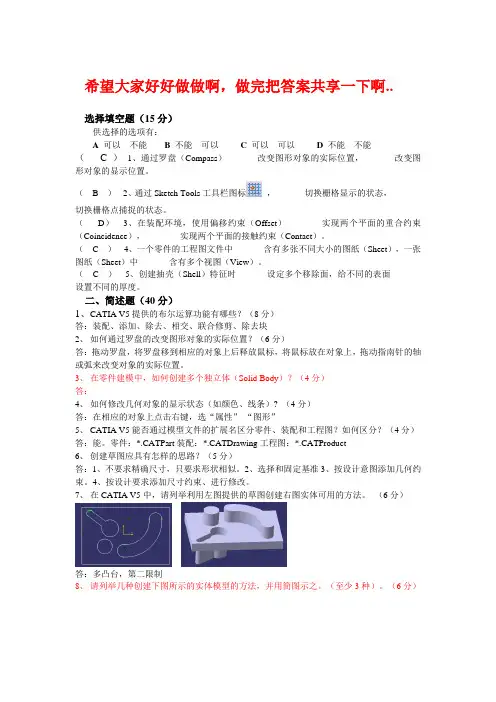

希望大家好好做做啊，做完把答案共享一下啊..选择填空题（15分）供选择的选项有：A可以不能B不能可以C可以可以D不能不能（ C ）1、通过罗盘（Compass）_______改变图形对象的实际位置，_______改变图形对象的显示位置。

（ B ）2、通过Sketch Tools工具栏图标，_______切换栅格显示的状态，_______切换栅格点捕捉的状态。

（D）3、在装配环境，使用偏移约束（Offset）________实现两个平面的重合约束（Coincidence），________实现两个平面的接触约束（Contact）。

（ C ）4、一个零件的工程图文件中_______含有多张不同大小的图纸（Sheet），一张图纸（Sheet）中_______含有多个视图（View）。

（ C ）5、创建抽壳（Shell）特征时_______设定多个移除面，给不同的表面_______设置不同的厚度。

二、简述题（40分）1、CATIA V5提供的布尔运算功能有哪些？（8分）答：装配、添加、除去、相交、联合修剪、除去块2、如何通过罗盘的改变图形对象的实际位置？（6分）答：拖动罗盘，将罗盘移到相应的对象上后释放鼠标，将鼠标放在对象上，拖动指南针的轴或弧来改变对象的实际位置。

3、在零件建模中，如何创建多个独立体（Solid Body）？（4分）答：4、如何修改几何对象的显示状态（如颜色、线条）? （4分）答：在相应的对象上点击右键，选“属性”-“图形”5、CATIA V5能否通过模型文件的扩展名区分零件、装配和工程图？如何区分？（4分）答：能。

零件：*.CATPart装配：*.CATDrawing工程图：*.CATProduct6、创建草图应具有怎样的思路？（5分）答：1、不要求精确尺寸，只要求形状相似。

2、选择和固定基准3、按设计意图添加几何约束。

4、按设计要求添加尺寸约束、进行修改。

7、在CATIA V5中，请列举利用左图提供的草图创建右图实体可用的方法。

CATIA试题————————————————————————————————作者：————————————————————————————————日期：CATIA基础培训笔试题一、选择题（每题2分）1、下图中，右侧的三个图标已经激活，由左往右的它们的功能分别是__B_、__E__和__F_。

A. 草图分析。

B. 启动草图颜色诊断检测。

C. 创建几何约束。

D. 创建尺寸约束。

E. 显示尺寸约束。

F. 显示几何约束。

2、图标和的区别是：( C)A. 虚线和实线转换。

B. 显示和隐藏。

C. 实际线和构造线。

D. 圆、直线和曲线的切换。

3、零件图形变暗（低亮状态），无法进行图形操作，原因是( C D )A. 操作错误。

B. 按了F3功能键。

C. 点到了结构树上白色的分支线。

D. 点到屏幕右下角的坐标标示。

4、SmartPick功能是草图设计时，CATIA V5自动含有的功能，它随时自动捕捉元素的几何关系特征，如果不需要该功能发生效果，按住下列哪个键？( C )A. Alt 键。

B. Ctrl 键。

C. Shift 键。

D. Enter 键。

5、在草图设计时，颜色变化是很重要的实时诊断信息：绿色表示___D__，黄色表示__B___，紫色表示__C___，红色表示__A___。

A. 矛盾的约束。

B.不能修改的约束。

C. 过约束。

D. 完整的约束。

6、在草图平面投影生成三维实体的轮廓曲线，使用的命令是( C )A. B. C. D.7、观察对话框，正确的结果是( B )A. B.C. D.8、当一个实体同时需要抽壳、拔模、倒角时，它的先后次序应该是？CA.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后9、如图，观察历史树，其模型的结果是：( C )A. B.C. D.10、抽壳的具体步骤是：( D )1. 选择要移除的面。

2. 单击盒体图标。

3. 单击确定。

4. 输入厚度。

A. 1-2-3-4B. 4-3-2-1C. 2-3-4-1D. 2-1-4-311、当对两个单独的曲面圆角时，使用的命令是：______( B )A. B. C. D.12、观察外延定义对话框和已有图形，此种设置生成的结果是：_____A_____A. B.C. D.13、命令（Intersection）要求选取的元素是：( A )A. 2个相交曲面。

希望大家好好做做啊，做完把答案共享一下啊..选择填空题（15分）供选择的选项有：A可以不能B不能可以C可以可以D不能不能（ C ）1、通过罗盘（Compass）_______改变图形对象的实际位置，_______改变图形对象的显示位置。

（ B ）2、通过Sketch Tools工具栏图标，_______切换栅格显示的状态，_______切换栅格点捕捉的状态。

（D）3、在装配环境，使用偏移约束（Offset）________实现两个平面的重合约束（Coincidence），________实现两个平面的接触约束（Contact）。

（ C ）4、一个零件的工程图文件中_______含有多张不同大小的图纸（Sheet），一张图纸（Sheet）中_______含有多个视图（View）。

（ C ）5、创建抽壳（Shell）特征时_______设定多个移除面，给不同的表面_______设置不同的厚度。

二、简述题（40分）1、CATIA V5提供的布尔运算功能有哪些？（8分）答：装配、添加、除去、相交、联合修剪、除去块2、如何通过罗盘的改变图形对象的实际位置？（6分）答：拖动罗盘，将罗盘移到相应的对象上后释放鼠标，将鼠标放在对象上，拖动指南针的轴或弧来改变对象的实际位置。

3、在零件建模中，如何创建多个独立体（Solid Body）？（4分）答：4、如何修改几何对象的显示状态（如颜色、线条）? （4分）答：在相应的对象上点击右键，选“属性”-“图形”5、CATIA V5能否通过模型文件的扩展名区分零件、装配和工程图？如何区分？（4分）答：能。

零件：*.CATPart装配：*.CATDrawing工程图：*.CATProduct6、创建草图应具有怎样的思路？（5分）答：1、不要求精确尺寸，只要求形状相似。

2、选择和固定基准3、按设计意图添加几何约束。

4、按设计要求添加尺寸约束、进行修改。

7、在CATIA V5中，请列举利用左图提供的草图创建右图实体可用的方法。

CATIA基础培训笔试题一、选择题（每题2分）1、下图中，右侧的三个图标已经激活，由左往右的它们的功能分别是__B_、__E__和__F_。

A. 草图分析。

B. 启动草图颜色诊断检测。

C. 创建几何约束。

D. 创建尺寸约束。

E. 显示尺寸约束。

F. 显示几何约束。

2、图标和的区别是：( C)A. 虚线和实线转换。

B. 显示和隐藏。

C. 实际线和构造线。

D. 圆、直线和曲线的切换。

3、零件图形变暗（低亮状态），无法进行图形操作，原因是( C D )A. 操作错误。

B. 按了F3功能键。

C. 点到了结构树上白色的分支线。

D. 点到屏幕右下角的坐标标示。

4、SmartPick功能是草图设计时，CATIA V5自动含有的功能，它随时自动捕捉元素的几何关系特征，如果不需要该功能发生效果，按住下列哪个键？( C )A. Alt 键。

B. Ctrl 键。

C. Shift 键。

D. Enter 键。

5、在草图设计时，颜色变化是很重要的实时诊断信息：绿色表示___D__，黄色表示__B___，紫色表示__C___，红色表示__A___。

A. 矛盾的约束。

B.不能修改的约束。

C. 过约束。

D. 完整的约束。

6、在草图平面投影生成三维实体的轮廓曲线，使用的命令是( C )A. B. C. D.7、观察对话框，正确的结果是( B )A. B.C. D.8、当一个实体同时需要抽壳、拔模、倒角时，它的先后次序应该是？CA.倒角、拔模、抽壳B.拔模、抽壳、倒角C.拔模、倒角、抽壳D.不分先后9、如图，观察历史树，其模型的结果是：( C )A. B.C. D.10、抽壳的具体步骤是：( D )1. 选择要移除的面。

2. 单击盒体图标。

3. 单击确定。

4. 输入厚度。

A. 1-2-3-4B. 4-3-2-1C. 2-3-4-1D. 2-1-4-311、当对两个单独的曲面圆角时，使用的命令是：______( B )A. B. C. D.12、观察外延定义对话框和已有图形，此种设置生成的结果是：_____A_____A. B.C. D.13、命令（Intersection）要求选取的元素是：( A )A. 2个相交曲面。
