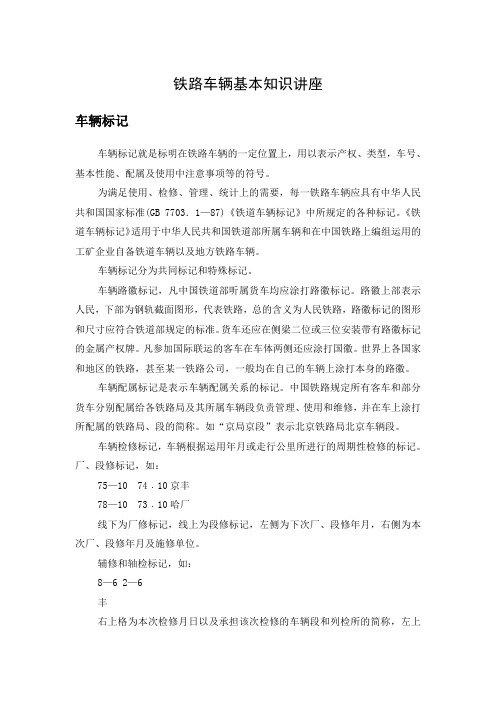

铁路车辆基本知识讲座

铁路车辆基本知识讲座

铁路车辆基本知识讲座车辆标记车辆标记就是标明在铁路车辆的一定位置上，用以表示产权、类型，车号、基本性能、配属及使用中注意事项等的符号。

为满足使用、检修、管理、统计上的需要，每一铁路车辆应具有中华人民共和国国家标准(GB 7703．1—87)《铁道车辆标记》中所规定的各种标记。

《铁道车辆标记》适用于中华人民共和国铁道部所属车辆和在中国铁路上编组运用的工矿企业自备铁道车辆以及地方铁路车辆。

车辆标记分为共同标记和特殊标记。

车辆路徽标记，凡中国铁道部听属货车均应涂打路徽标记。

路徽上部表示人民，下部为钢轨截面图形，代表铁路，总的含义为人民铁路，路徽标记的图形和尺寸应符合铁道部规定的标准。

货车还应在侧梁二位或三位安装带有路徽标记的金属产权牌。

凡参加国际联运的客车在车体两侧还应涂打国徽。

世界上各国家和地区的铁路，甚至某一铁路公司，一般均在自己的车辆上涂打本身的路徽。

车辆配属标记是表示车辆配属关系的标记。

中国铁路规定所有客车和部分货车分别配属给各铁路局及其所属车辆段负责管理、使用和维修，并在车上涂打所配属的铁路局、段的简称。

如“京局京段”表示北京铁路局北京车辆段。

车辆检修标记，车辆根据运用年月或走行公里所进行的周期性检修的标记。

厂、段修标记，如：75—10 74﹒10京丰78—10 73﹒10哈厂线下为厂修标记，线上为段修标记，左侧为下次厂、段修年月，右侧为本次厂、段修年月及施修单位。

辅修和轴检标记，如：8—6 2—6丰右上格为本次检修月日以及承担该次检修的车辆段和列检所的简称，左上格为预定下次检修的月日，下面两格留待下次检修时填写。

车辆定位标记是表示车辆前后端位置并用以命名同名零部件的标记，便于对有关零部件的安装与检修等。

我国铁路规定，在客货车辆上以制动缸活塞杆推出的方向为第一位，另一端为第二位。

手制动机都安装在第一位。

车辆的车轴。

车轮、轴箱、车钩、转向架和其他零件的位置，都是由第一位车端数起，顺次数到第二位车端（图3.3_04车辆定位标记）。

第3章 铁路车辆《铁路运输设备》

第3章 铁路车辆《铁路运输设备》

餐车 客室
行李车
试验车
（二）货 车
铁道货车是运输货物的车辆。货物类型多，需要的货车车型也很多。按其用途可分为通用货车、 专用货车和特种货车；按照货运车辆的轴数可分为 4 轴车、6 轴车和多轴车；按载重可分为 50 t、 60 t、70 t、80 t、90 t 等多种。
1.通用货车
通用货车指适合于装运多种类型货物的车辆，对运送的货物无特殊要求，在铁路车辆中所占比 例较大，包括棚车、敞车、平车等几种。
转 K6 型转向架摇枕
3.构架（侧架）、摇枕装置Fra bibliotek客车转向架构架一般是一体式 H 形，由 2 根侧梁和 2 根横梁组成。它把转向架各零件组合成 一个整体。图 所示为 209T 型客车转向架，它由构架、轮对轴箱弹簧装置、摇枕弹簧悬挂装置以及 基础制动装置组成。
209T 型客车转向架
4.弹簧减振装置
弹簧减振装置的作用是缓和或削减车辆运行受到的振动和冲击，提高车辆运行平稳性。它一般由 弹簧和减振器组成。
取暖锅炉
座椅、行李架及灯具
盥洗室
厕所
车辆组成
1—走行部（转向架）；2—制动装置；3—车钩缓冲装置；4—车体；5—车辆内部设备
一、铁路车辆的种类
由于运送的对象不同或有某些特殊需要，铁道车辆按用途分为客车和货车。
（一）客车
铁道客车是运送旅客或为旅客提供服务。有既不运送旅客也不为旅客提供服务，但也不是货车 的车辆，也被划分在客车范围内。
第二节
铁路车辆的基本构造
一、车 体
车辆供装载货物或乘坐旅客的部分被称作车体。车体通过心盘、中心 销、旁承与转向架连接，安装车钩缓冲装置、制动装置和车辆内部设施。
车体的主要组成部分包括底架、侧墙、端墙、车顶和车门等。车体的 钢结构由许多纵向梁和横向梁（柱）组成，车体底架通过心盘或旁承支承 在转向架上。车体钢结构承担自重、载重、整备重量及由于轮轨冲击和簧 上振动而产生的垂直动载荷；列车起动、变速、上下坡道时，在车辆之间 所产生的牵引和压缩冲击力等纵向载荷；以及包括风力、离心力、货物对 侧壁的压力等侧向载荷，如图所示。

铁道概论机车车辆

铁道概论机车车辆
为减小轮对走行对车体产生的动态影响， 转向架在轴箱与构架之间、构架与车体之间 都设有弹性悬挂装置。前者称为一系悬挂， 后者称为二系悬挂。
第一节 铁道机车车辆的特点与基本组成
一系悬挂（轴箱与构架之间）：包括钢弹簧(两螺 旋弹簧组成)、垂向减振器和橡胶定位装置，主要是 抑制车轮的蛇行运动，并对来自轨面的振动进行一 级隔振。
第一节 铁道机车车辆的特点与基本组成
一、铁道机车车辆的特点
铁道机车车辆与其他车辆的最大不同点，在 于这种车辆的轮子必须在专门为它辅设的钢轨上 运行。
1、自行导向 除铁道机车车辆之外的各种运输工具几乎
全有操纵运行方向的机构，唯铁道机车车辆通过 其特殊的轮轨结构，车轮即能沿轨道运行而无需 专人掌握运行的方向。
（1）铁道机车车辆上采用转向架是为增加 车辆的载重、长度与容积，提高列车运行速度， 以满足铁路运输发展的需要。
（2）保证在正常运行条件下，车体都能可靠 地坐落在转向架上，通过轴承装置使车轮沿钢轨 的滚动转化为车体沿线路运行的平动。
第一节 铁道机车车辆的特点与基本组成
1、转向架的基本作用及要求：
（3）支承车体，承受并传递从车体至轮对之 间或从轮轨至车体之间的各种载荷及作用力，并 使轴重均匀分配。
1、转向架的基本作用及要求： （7）转向架是铁道机车车辆的一个独
立部件。在转向架与车体之间尽可能减少联 结件，并要求结构简单，装拆方便，以便于 转向架可单独制造和检修。
第一节 铁道机车车辆的特点与基本组成
2、转向架的基本结构
由于铁道机车车辆的类型、用途、运行条 件、制造和检修能力及历史传统等因素的不同， 使得转向架的类型非常多，结构各异。随着列车 运行速度加快，铁路动力由蒸汽机向内燃机直至 电动机的升级，铁道机车车辆最为关键的部件转向架亦从复杂、笨重、庞大的结构转变为合理、 精简且轻巧的结构。

铁路车辆货运基本知识培训教材讲解

铁路车辆货运基本知识培训教材讲解
• 根据动力来源及操作方法，制动机主要有以下几种。 • 1、自动空气制动机 • 自动空气制动机是以压缩空气为动力的制动机，也是目前世界上广泛
采用的制动机。它的特点是“排风(减压)制动，充风(增压)缓解”。 • 2、电空制动机 • 电空制动机是以压缩空气为动力、用电气来操纵控制的制动机。其最
大优点是全列车的空气制动机动作迅速、前后一致，可缩短制动空走 距离，减少列车纵向冲击，列车越长，其优点越突出。 • 3、手制动机 • 手制动机是以人力为动力的制动机，即利用人力转动把手或手轮，以 链条带动或用杠杆拨动的方法使闸瓦压紧车轮踏面而达到制动目的的 装置叫手制动机。
激励措施：学习成绩优秀者将作为评先的一项指标，并
作为技术人才向公司推荐。
第一讲 车辆基本知识
一、车辆的分类：
货车按其用途不同，又可分为： 通用货车：能装载多种货物，具有通用性。（敞车、平车、棚车） 专用货车：专供运输某种货物的车辆。（罐车、冷藏车、集装箱车、矿
石车、长大货物车、毒品车、粮食车等） 特种货车：具有特种用途的车辆。（检衡车、救援车、除雪车）
25商业运营速度kmh120120通过最小曲线半径m145145车辆长度mm1397613430车辆定距mm92108700六与c64k型通用敞车对比2主要参数及配件对照主要参数及结构c70c70h型敞车c64k型敞车车体内长mm1300012490车体内宽mm28922890车体内高mm20502051地板面高mm10831088车辆最大高度mm31433149车辆最大宽度mm32423242车钩17型13a型缓冲器mt2型mt3型转向架转k6或转k5转k2主要钢材牌号q450nqr109cupcrnia七使用与维护1装卸要求严格按照货车标记载重及铁道部有关规定装车货物装载应均匀分布集载货物的装载应符合铁路货物装载加固规则的规定各集载工况的最大容许重量应符合c70c70h型敞车集中载荷表的规定

项目1铁道车辆基本知识认知

项目1铁道车辆基本知识认知

项目1 铁道车辆基本知识认知 1项目1 铁道车辆基本知识认知【项目导入】铁路运输是我国的主要运输方式，铁道车辆是铁路运输中直接载运旅客和货物的工具，是铁路中的一个主要环节。

完成铁路运输任务需要有数量足够、品种齐全、质量优异的铁道机车车辆组成列车运营，如图 1.0.1所示。

随着社会的进步，运输对车辆的要求越来越高，车辆上的各种装备也越来越多。

作为容纳运输对象的铁道车辆的技术状态直接关系着列车运行的安全。

目前，我国在铁路线上运营的铁道车辆数量多且车型杂，而全国铁路第六次大面积提速后，铁路干线的行车速度又大幅提高，这对铁道车辆的运用和检修工作提出了更全面、更高标准的要求。

为了适应铁道车辆检修和运用岗位的需求，作为一线的技术工人，必须了解和掌握铁道车辆的一些基本知识，在此基础上进一步掌握铁道车辆检修的专项技术与技能，为胜任铁道车辆检修与运用工作做好准备。

（a）货物列车（b）旅客列车图1.0.1 铁路列车【学习内容】知识点：知识点1.1 我国铁道车辆发展历程知识点1.2 我国铁道车辆检修体制知识点1.3 铁道车辆检修限度知识点1.4 铁道车辆代码、标记及方位知识点1.5 铁道车辆技术参数知识点1.6 铁路轨道与限界【知识点】知识点1.1 我国铁道车辆发展历程【摘要】主要介绍“铁道车辆的特点”“我国铁道车辆发展历程”“铁道车辆基本结构组成及作用”及“CRH动车组基本结构组成”。

广义地说，铁道车辆是指那种必须沿着专设的轨道运行的车辆。

在此主要论述在铁路干线上运行的铁道车辆。

由于各种轨道车辆之间有许多共同的特点，本书所述的车辆结构原理基本也适用于其他有轨车辆。

1.1.1 铁道车辆的特点铁道车辆是指那种必须沿着专设的轨道运行的车辆。

这个特殊的轮轨关系成了铁道车辆结构上最大的特征，并由此产生出许多特点。

铁道车辆的基本特点如图1.1.1所示。

图1.1.1 铁道车辆的基本特点1.1.1.1 自行导向除铁道上运行的列车之外，航空、水运和公路上的各种运输工具几乎全有操纵运行方向的机构，而铁道车辆通过其特殊的轮轨结构，车轮即能沿轨道运行而无须专人掌握运行的方向。

轨道交通机车车辆—铁道车辆结构

轨道交通机车车辆—铁道车辆结构
• 车辆转向架主要由轮对轴箱装置、构架或者侧 架、弹性减振装置、基础制动装置及车体支撑 装置所构成。
二、转向架
转向架
• 货车转向架和客车转向架的结构差距很大。
• 目前，我国常见的货车转向架有转8、转8A、 转8G、转6、转9等，主要用时速100km以下 的货物列车；
• 常见的客车转向架包括202型、206型、209T 型、209 TK型、209 PK型等，主要用于时速 120～160km的普通客车。
二、转向架
货车转K6型转向架结构图
1—摇枕弹簧 2—侧架 3—轴箱 4—轮对
5—基础制动装置 6—下心盘 7—中心销 8—摇枕
二、转向架
客车SW-200K转向架结构图
1—空气弹簧 2—构架 3—轴箱 4—轴箱弹簧
5—油压减震器 6—轮对 7—基础制动装置
二、转向架
一、轮对
• 轮对是由两个车轮紧密地压装在一根车轴上组合而成 • 承受车辆的全部重量，以较高的速度引导车辆在钢轨上行驶并与钢轨相互作用产生各种作用力。
7—枕梁
一、车体
车底架—端梁
端梁为车底架两端的横向梁，其上安装端墙。
1—端梁
2—枕梁
3—纵梁
4—侧梁
5—横梁
6—中梁
7—枕梁
Part 02
转向架
二、转向架
转向架
• 是机车车辆走行部的零部件，起支承车体、转 向和制动的作用，并保证机车车辆在轨道上安 全平稳地运行。
• 其中转向作用是将轮子的转动转变为车体的平 行移动。
1—端梁
2—枕梁
3—纵梁
4—侧梁
5—横梁
6—中梁
7—枕梁
一、车体
车底架—侧梁
侧梁又称边梁，位于底架两侧，与枕梁及各横梁连接。

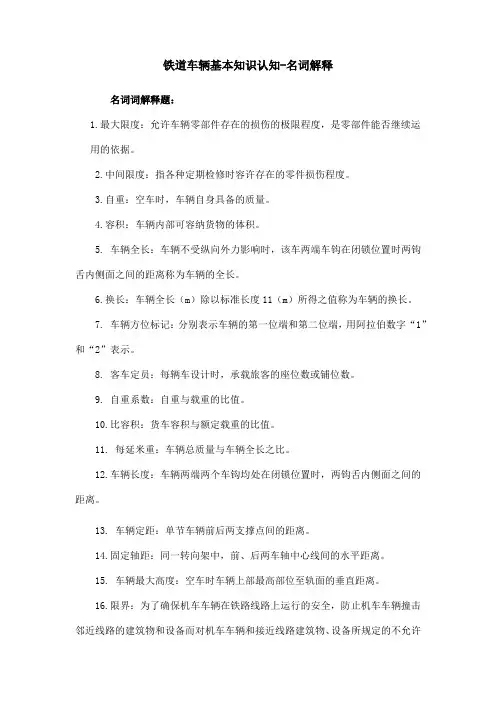

铁道车辆基本知识认知-名词解释

铁道车辆基本知识认知-名词解释
名词词解释题：
1.最大限度：允许车辆零部件存在的损伤的极限程度，是零部件能否继续运
用的依据。

2.中间限度：指各种定期检修时容许存在的零件损伤程度。

3.自重：空车时，车辆自身具备的质量。

4.容积：车辆内部可容纳货物的体积。

5. 车辆全长：车辆不受纵向外力影响时，该车两端车钩在闭锁位置时两钩舌内侧面之间的距离称为车辆的全长。

6.换长：车辆全长（m）除以标准长度11（m）所得之值称为车辆的换长。

7. 车辆方位标记：分别表示车辆的第一位端和第二位端，用阿拉伯数字“1”和“2”表示。

8. 客车定员：每辆车设计时，承载旅客的座位数或铺位数。

9. 自重系数：自重与载重的比值。

10.比容积：货车容积与额定载重的比值。

11. 每延米重：车辆总质量与车辆全长之比。

12.车辆长度：车辆两端两个车钩均处在闭锁位置时，两钩舌内侧面之间的距离。

13.车辆定距：单节车辆前后两支撑点间的距离。

14.固定轴距：同一转向架中，前、后两车轴中心线间的水平距离。

15. 车辆最大高度：空车时车辆上部最高部位至轨面的垂直距离。

16.限界：为了确保机车车辆在铁路线路上运行的安全，防止机车车辆撞击邻近线路的建筑物和设备而对机车车辆和接近线路建筑物、设备所规定的不允许
超越的轮廓尺寸线。

铁道车辆的基本知识(车辆构造与检修课件)

2023年12月18 日星期一
第三节 车辆标记 37
一、车型车号标记（客车）=车型+车号 2、车号： 以车号的不同位数及首位数表示不同的车种，其编排规
律如下： ①四位数
首位 制造顺序 四位数表示合造车、行李车和邮政车。 首位1——表示软硬座车；2——行李邮政车； 3~6——行李车；7～9——邮政车。 ②五位数
2023年12月18 日星期一
第二节 车辆的分类及用途
6
1、通用货车
平车：
代码N。
底架承载面+两侧柱插
运钢材、机器、设备、集装箱、汽车等
N12、N16、N17
2023年12月18 日星期一
第二节 车辆的分类及用途
7
2、专用货车
罐车：
用于装载液体、液化气体、粉状货物
1）轻油类：G50、汽油、煤油、虹吸原理、上卸式
2023年12月18 日星期一
第二节 车辆的分类及用途
10
2、专用货车
粘油罐车G17
2023年12月18 日星期一
第二节 车辆的分类及用途
11
2、专用货车
酸碱罐车G11
2023年12月18 日星期一
第二节 车辆的分类及用途
12
2、专用货车 保温车：
1）冰冷车：
冰盐
B7 ，–70C
车顶式
车端式
2）机械冷藏车
第二节 车辆的分类及用途
32
2023年12月18 日星期一
第二节 车辆的分类及用途
33
按运营的性质或范围划分： 轻轨车辆及地铁车辆 市郊客车 高速客车 准高速客车 普通客车
2023年12月18 日星期一
第三节 车辆标记
34
主要内容：

铁道概论第三章-铁路车站


无配线的分界点
线路所——设置在非自动闭塞区段的两车站间。
通过色灯信号机——设置在自动闭塞区段的两车站间，将
其划分为若干个闭塞分区。
3、区间的分类
注意：每一区间只允许一列车占用！
分界点的不同，区间也有不同的分类。 站间区间：车站与车站之间的区间。 所间区间：车站与线路所之间的区间。 闭塞分区：自动闭塞区段上通过色灯信号机之间的段落。
②在复线铁路上，下行正线一侧用单数，上行正线一侧用双数，从 正线向外顺序编号，如图。
Ⅰ3
Ⅱ
5
7
4 6
双线铁路站内线路编号图
③尽头式车站，站舍位于线路一侧时，从靠近站舍的线路起，向远 离站舍方向顺序编号。站舍位于线路终端时，面向终点方向由左侧线路 起顺序向右编号，大站上股道较多，应分别按车场各自编号。
车站线路图
车站线路图
Ⅱ－正线；1，3,4－到发线；5，6，7，8－调车线；9，10－站修线； 11，13－牵出线；12－货物线；机1－机车走行线。
说明——安全线
安全线为进路隔开设备之一，是防止列车或机车车辆进入另一列车或机 车车辆进路的一种安全设备。其有效长一般应不小于50m。坡度宜设计为 平道或面向车挡的上坡道。
我国铁路所采用的货物列车到发线的有效长度在Ⅰ、Ⅱ级铁路 上为1250m、 1050m、 850m、 750m、 650m或550m.
开行重载列车为主的铁路可采用大于1050m的到发线的有效长 度。
小结
✓ 车站的作用、办理作业及主要设备 ✓ 车站的分类 ✓ 车站线路的种类 ✓ 区间和分界点、区段、站界 ✓ 股道和道岔编号 ✓ 股道全长和有效长
§3.2 中间站
• 中间站的作用 • 中间站的作业 • 中间站的设备 • 中间站的布置图式

1单元一 铁道车辆基本知识


（三）.运用特殊标记： 1、长大货物车的“限速”和“限制运 行曲率半径”. 2 、罐车分类名称。“粘油” . “轻油” 3、救援车、酸碱车、危险品专用车的 车体中部四周涂300宽色带 白色——救援车 黄色——毒品车 红色——爆炸品


4 、 PD3、PD4 毒品专用车 . 车号下涂 “毒品专用车”.车门左侧.毒字标记



货车包括自重、载重、容积、换长、冰重(只 用于加冰冷藏车)和整备重（只用于机械冷藏 车组的发电乘务车等车辆），涂打在车体两侧 外墙板上。 客车包括自重、载重、全长、换长、定员、容 积(只用于行李车和邮政车)和最高运行速度标 记，涂打在客车车体外端墙板左侧。 1、载重：货物或旅客、行李包裹质量（包整 备品和乘务员）、








4.车辆检修有关标记： 1 ：：不常用车，厂修到期，经鉴定可延期者 ，厂修标记的左侧 2、车辆方位：车方向、位置 “1” 、“2” 3、车钩中心线标记：钩头中部涂横向白色中 心线 4、 —客车架车作业顶车部位

(一)集中载重标记 N D
按集中载重表涂打。免装载后重量过于 集中，中侧梁下垂. 表1-5
(一）、按用途分： 1、运送旅客： 硬座车、软座车、硬卧车、软卧车 合造车：软硬、行李邮政 双层客车：座车或卧车 简易客车、代用客车：
25G型
25T
25B
25Z
22型
25K
25T餐车
（二）．按运营的性质或范围划分
(1)轻轨车辆及地铁车辆：短途车辆，统称城市 快速轨道交通车辆，其本身均设有驱动装置。 (2)市郊客车：在大城市与其周边的中、小城镇 或卫星城市之间运行。 （3）高速客车：运行技术速度≥200km/h。 （4）准高速客车:运行技术速160~200km/h。 （5）普通客车:运行技术速度≤ 160km/h。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

客车车体
客车车体为全金属焊接结构，由底架、侧墙、端墙和车顶 四部分焊接而成。在钢骨架外面焊有侧墙板、端墙板、车 顶板，形成一个上部带圆弧而下部为矩形的封闭壳体，俗 称薄壁筒形结构车体。
为使旅客在列车内流通方便，客车两端设有通过台，并在 通过台的外面设置风挡，防止风雨及寒气侵入。 客车车体必须具有良好的隔热性能。
第3章 铁道车辆基本知识
3.1 轨道车辆的特点 3.2 铁道车辆主要技术参数 3.3 铁道车辆的基本组成 3.4 铁路限界
3.1 轨道车辆的特点
• 低运行阻力：滚动摩擦阻力较低 • 自行导向：不需司机操纵运行方向 • 成列运行：可以编组连挂成列车 • 严格的外形尺寸限制：制定限界，保证安全。
3.2 铁道车辆主要技术参数
应采用密接式车钩，以最大限度地减小纵向冲动。
车钩装车检查
为了保证车辆连挂安全可靠和车钩缓冲装置 安装的互换性，我国铁路机车车辆有关规程 规定：车钩缓冲器装车后，其车钩钩舌的水 平中心线距钢轨面在空车状态下的高度: 1) 落车后车钩高
车钩-钩尾框-后从板-缓冲器-前从板-前从板座-牵引梁 车辆受冲击时作用力传递过程：
车钩-前从板-缓冲器-后从板-后从板座-牵引梁
车钩的三态作用
为了实现挂钩或摘钩，使车辆连接或分离，自动车钩 具有以下三种位置，也就是车钩三态：
1）锁闭位置——车钩的钩舌被钩锁铁挡住不能向 外转开的位置；两个车辆连挂在一起时车钩就处在这 种位置。
中梁位于底架的中央，是整个底架的基础和主要受力杆件。 中梁端部是安装车钩缓冲装置的地方，直接承受纵向作用力。
枕梁是底架和转向架连接的地方，它受力较大，负担全车的 重量，并通过心盘将重量传给走行部。
罐车的底架结构和其他货车有所不同。罐车的中梁由两根槽 钢制成，中央部分盖有上盖板，盖板上焊有罐体下鞍板。枕 梁为箱形断面，上面装有罐体托架，通过蹼形板焊在枕梁 上，以便支撑罐体。(底架起支撑固定作用)
车体内除设置门窗、 座椅及卧铺外，还需 装设卫生设备、通风 装置、给水设备、车 电设备、取暖设备、 播音装置及空气调节 装置等。
四方所客车隔热性能试验
大连轻轨车体
广州地铁车体
双层客车车体
京沪豪华客车餐车
“中华之星”电动车组车体
380A高速动车组车体
客车底架
客车底架的构造和货车底架相似。但是，由于客车两端必须 设置通过台，所以它的中梁伸出端梁之外，和通过台端梁、 侧梁组成通过台架。
(一)走行部
走行部是支撑车体在轨道上运行的部分, 其功能主要有： 1) 支撑车体把载荷并传给钢轨； 2) 保证车辆安全灵活地沿钢轨运行(回转)； 3) 缓和车辆和钢轨的相互冲击，减少车辆振动(悬挂)； （以后的课程会重点讲解走行部）
(二)车体
车体是车辆上装载货物或乘客的部分。 早期车辆的车体多以木结构为主； 近代的车体以轻金属结构为主(钢结构)。
(三)车钩缓冲装置
车钩缓冲装置是用于使车辆与车辆相互连挂，传递牵引力 和制动力、缓和纵向冲击力的部件。(连挂、牵引、缓冲)
詹氏车钩是美国人伊利·汉密尔顿·詹内(Eli Hamiltonn Janney)发明的一种铁路自动车钩。
根据国外有关资料记载,詹内对1860年美国人依士 洛·米勒(EzraMiller)发明的垂直式平面车钩加以改进, 制成了一种新的自动车钩,并于1868年4月21日获得 专利权。
二、车辆尺寸参数 1.车辆定距 bogie center distance 2.转向架固定轴距bogie wheelbase 3.车体长、宽、高 4.车辆最大宽度、高度 5.车钩高 6.地板面高
3.3 铁道车辆的基本组成
• 走行部running gear：转向架bogie • 车体car body：减轻自重 • 车钩缓冲装置coupling, buffer device • 制动装置braking device
以后,他又继续改进,在1873年4月29日又得到第二次 专利权。在1902年出版的大英百科全书第32卷第 158页上登载有詹氏车钩的图样。
我国早期铁路材料把它简译为“詹氏车钩”。
车钩缓冲装置的组成及工作原理
车钩缓冲装置由车钩，缓冲器、钩尾框、从板等组成，安装 于车底架两端的牵引梁内。前后从板卡装在牵引梁的前后从 板座之间(单向)，下部依靠钩尾框托板和车钩托梁托住。 车辆受牵引时作用力传递过程：
一、车辆性能参数
1.自重系数：车辆自重与标记载重的比值 2.比容系数：设计容积与标记载重的比值(m3/t) 3.每延米轨道载重：车辆质量与长度之比 4. 换长：等于全长除以11(解放初期30t棚车的平均长度) 5.最高试验速度：满足安全和结构强度 6.最高运行速度：还需满足良好的运行性能 7.轴重axle load: 并不是指车轴本身的重量 8.通过最小曲线半径
2）开锁位置——即钩锁铁被提起，钩舌只要受到 拉力就可以向外转开的位置摘钩时，只要其中一个 车钩处在开锁位置，就可以把两辆连挂在一起的车分 开。
3）全开位置——即钩舌已经完全向外转开的位置。 当两车需要连挂时，只要其中一个车钩处在全开位 置，与另一辆车钩碰撞后就可连挂。
车钩的三态作用
车钩选型
铁道部门1956年确定1、2号车钩为标准型车钩。但随着 列车速度的提高和牵引吨位的增加，又于1957、1965年 先后设计制造了15号车钩和13号车钩。客车使用15号车 钩，货车则逐步用13号车钩代替2号车钩。 货车车钩选型: 1）5-6kt级的重载货物列车：
车体的一般钢结构由许多纵向梁、横向梁和立柱组成。 车体钢结构承担了作用在车体上的各种载荷。
货车车体
不同的货车车体结构不同。
棚车车体包括：底架、侧壁（墙）、端壁（墙）、车顶等。
棚车
平车
(平车只有底架)
敞车
(敞车无车顶)
罐车
(罐车比较特殊)
货车底架
货车的底架一般由中梁、侧梁、端梁、横梁、枕梁等组成。
采用C级钢和E级钢的13号车钩可以满足要求; 2）更大吨位就要求新型高强度车钩，如16号、17号车钩。 客车车钩选型: 1）速度小于120km/h的普通客车：
采用C级低合金铸钢的15号车钩 2）速度小于160km/h的普通客车：
采用C级低合金铸钢的小间隙的15号车钩。 3）速度大于200km/h的高速客车：
