喷漆废气治理设计方案目录一、项目概况二、设计依据、标准三、设计原则四、设计范围和规模五、设计标准六、工艺设施分析七、主要处理设备设计九、主要设备型号及规格八、设备基本要求九、设备的主要结构和性能说明十、设备价格明细表十一、产品质量保证计划、措施、控制和服务一、概况xx在喷漆及运作时产生一定量的喷漆废气，喷漆房将采用全新的工艺和净化设备，使经处理后的喷漆废气最终达到《大气污染物综合排放标准》（GB16297-2015）中相关标准后再排放。
为了消除环境污染，该公司决定对该废气进行治理。
台州市金沙滩环保工程有限公司受该公司委托，在对现场考察后，根据我公司的实际经验，特提出如下治理方案。
二、设计依据、标准1、《xx环境保护法》；2、《xx大气污染防治法》3、《大气污染物综合排放标准》（GB16297-2015）4、《环境空气质量标准》（GB3096-2015）5、《通风空调工程施工及验收规范》6、厂家提供的有关原始资料和现场勘察资料。
三、设计原则⑴严格执行有关环保规定，废气处理后确保长期、稳定达标排放；⑵采用先进、合理、成熟、可靠的处理工艺；最大限度地降低处理运行费用⑶工艺设计与设备选能够在运行过程中具有较大的调节余地；⑷处理工艺设备操作要求简单，自动化程度高，运行管理及维护方便四、设计范围和规模（1）原有工艺设施分析与改造（2）设备设计及选型；（3）废气治理平面布置及工艺设计（3）工程概算。
（4）设计总气量：60000m3/h五、设计标准1.设计污染物浓度厂方未提供准确的监测数据，根据厂方要求设计方案采用同类项目近似取值设计有机污染物浓度见表 1：表 1 设计处理污染物浓度2．排放标准执行《大气污染物综合排放标准》（GB16297-1996）第二时段一级标准；执行《工业企业设计卫生标准》（TJ39-76），具体执行排放标准见表 2；表2 设计处理排气污染指标执行标准六、工艺设施分析工艺流程简介：该公司有喷漆台 4 套处理风量为 60000m3/h。
uv漆的废气处理方法UV漆是一种常用的涂料，具有快速固化、耐磨、耐化学品等优点，因此在各个行业被广泛应用。
然而，UV漆在使用过程中会产生废气，对环境和人体健康造成一定的影响。
因此，如何有效处理UV 漆的废气成为了一个重要的问题。
我们需要了解UV漆废气的成分。
UV漆废气主要由溶剂蒸发产生的有机化合物和固化过程中释放的挥发性有机物（VOCs）组成。
这些有机化合物对大气有害，容易导致空气污染和臭氧层破坏。
因此，对UV漆废气的处理必不可少。
UV漆废气处理的方法有多种，下面将对其中几种常见的方法进行介绍。
1. 吸附法：吸附法是一种常用的处理UV漆废气的方法。
它通过将废气通入含有吸附剂的装置中，利用吸附剂对废气中的有害物质进行吸附和分离，从而达到净化的目的。
常用的吸附剂有活性炭、分子筛等。
吸附法具有处理效果好、操作简单、投资成本低的优点。
2. 燃烧法：燃烧法是一种常用的高温处理UV漆废气的方法。
它通过将废气通入高温燃烧炉中，将有机化合物燃烧分解，生成无害的二氧化碳和水。
燃烧法可以彻底分解废气中的有机物，但需要消耗大量的能源，且产生二氧化碳等温室气体，对环境也会造成一定影响。
3. 催化氧化法：催化氧化法是一种将UV漆废气中的有机物氧化分解的方法。
它利用催化剂催化有机物与氧气反应，将有机物转化为无害的二氧化碳和水。
催化氧化法具有处理效果好、能耗低、无二次污染等优点，但催化剂的选择和催化剂的寿命对处理效果有较大影响。
4. 生物法：生物法是一种利用微生物对UV漆废气进行降解的方法。
通过将废气通入生物反应器中，利用微生物的代谢活动将有机物转化为无害的物质。
生物法具有处理效果好、能耗低、无二次污染的优点，但对微生物的种类和环境条件有一定要求。
除了以上几种方法，还有一些其他的处理UV漆废气的方法，如冷凝法、膜分离法等。
这些方法各有优缺点，选择合适的方法需要考虑废气成分、处理效果、经济性等因素。
在实际应用中，为了更好地处理UV漆废气，可以采取一些措施来降低废气的产生量。

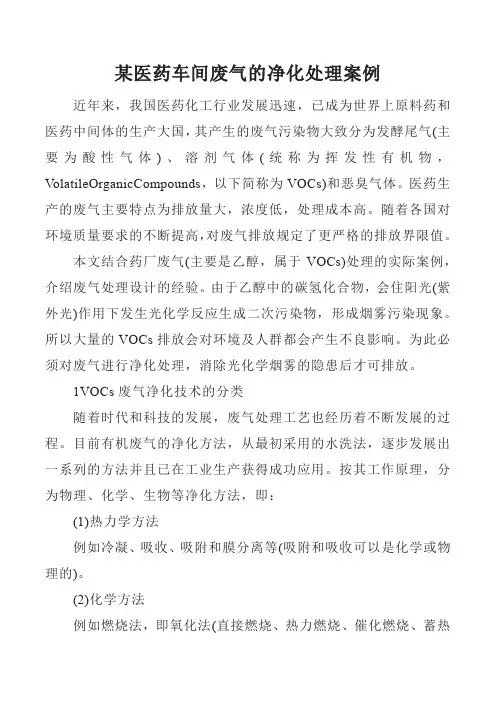

某医药车间废气的净化处理案例近年来，我国医药化工行业发展迅速，已成为世界上原料药和医药中间体的生产大国，其产生的废气污染物大致分为发酵尾气(主要为酸性气体)、溶剂气体(统称为挥发性有机物，VolatileOrganicCompounds，以下简称为VOCs)和恶臭气体。
医药生产的废气主要特点为排放量大，浓度低，处理成本高。
随着各国对环境质量要求的不断提高，对废气排放规定了更严格的排放界限值。
本文结合药厂废气(主要是乙醇，属于VOCs)处理的实际案例，介绍废气处理设计的经验。
由于乙醇中的碳氢化合物，会住阳光(紫外光)作用下发生光化学反应生成二次污染物，形成烟雾污染现象。
所以大量的VOCs排放会对环境及人群都会产生不良影响。
为此必须对废气进行净化处理，消除光化学烟雾的隐患后才可排放。
1VOCs废气净化技术的分类随着时代和科技的发展，废气处理工艺也经历着不断发展的过程。
目前有机废气的净化方法，从最初采用的水洗法，逐步发展出一系列的方法并且已在工业生产获得成功应用。
按其工作原理，分为物理、化学、生物等净化方法，即：(1)热力学方法例如冷凝、吸收、吸附和膜分离等(吸附和吸收可以是化学或物理的)。
(2)化学方法例如燃烧法，即氧化法(直接燃烧、热力燃烧、催化燃烧、蓄热式热力燃烧)(3)生化方法(也称生物降解法或生物催化法)例如：生物过滤、生化洗涤和生化膜分离等】。
就环保、经济而论，如果VOCs的价值较高，而且有可能回收，则应尽可能将其回收在利用，因此从这意义上讲，有机废气的净化方法也可分为：(1)回收法例如吸附分离法，冷凝法和膜分离法等。
(2)转化法(又称破坏法)将VOCs转化为无害物质，例如燃烧法和生化法。
以下逐一介绍一些常用的净化方法：(1)吸收法吸收净化法是废气治理中一种重要的常用的方法，它是利用废气中各混合组分在选定的吸收剂中溶解度的不同，或其中一种或多种组分与吸收剂中活性组分结合，将有害物从废气中分离出来、净化废气目的的一种方法。
UV光解处理废气原理UV光解是一种利用紫外线（UV）对有机废气进行处理的技术。
它是一种先进的氧化技术，通过引入紫外线来产生高能量的光子，使废气中的有机污染物分子被分解和氧化。
废气处理的UV光解原理包括以下几个步骤：1.紫外线源：通常使用紫外线（UV）灯作为紫外线源，它会产生具有高能量的紫外线光子。
紫外线灯通常使用低压汞灯，其主要发射线谱峰位于253.7纳米，该波长有较高的能量且具有较强的氧化能力。
2.光子吸收：紫外线光子通过光束产生，并进入到废气处理系统中。
在废气处理系统中，这些光子将与废气中的有机污染物分子发生相互作用。
有机污染物分子吸收紫外线光子后，其分子键会发生断裂，使有机分子被分解为较小的分子。
3.自由基生成：紫外线光子激发后，会引发氧气分子（O2）的激发，并使其分解成两个氧原子（O）。
这些氧原子都是高度活跃的自由基，它们可以与废气中的有机污染物分子相互作用。
4.氧化反应：紫外线光解废气处理系统中的氧原子多次碰撞有机污染物分子，从而使有机分子氧化。
在氧化的过程中，碳碳键和碳氢键中的化学键被破坏，形成CO2和H2O等不活性的无机物。
5.残留物处理：在废气处理系统中，已经被分解和氧化的有机污染物形成了氧化产物，这些产物往往是无害的物质或者较容易被降解。
然而，一些残留物可能仍然存在，需要通过后续的处理步骤进行去除，以确保最终排放的废气符合相关环保要求。
UV光解废气处理技术的优势在于它是一种非接触式的处理方法，没有需处理物质接触传统催化剂的表面，因此可避免传统催化剂表面损坏和堵塞的问题。
此外，紫外线灯寿命较长，维护成本较低。
另外，这种技术适用于多种废气的处理，包括含有VOC（挥发性有机物）、有害气体和异味产生的废气。
然而，需要注意的是，UV光解废气处理技术对光强和传感器的选择要求较高，且辐射能量较高，操作需要精确控制，以防止光子的损失和废气的不均匀处理。
此外，一些废气成分对UV光解的效果可能不够理想，需要结合其他废气处理技术来实现更高效的处理效果。
uv光解废气净化器原理一、引言随着工业化进程的加快，各种废气排放量不断增加，给环境带来了极大的污染。
为了解决这一问题，人们研发出了各种净化器设备。
其中，UV光解废气净化器是一种比较新型的净化器设备，具有很好的净化效果和经济性。
二、UV光解废气净化器原理UV光解废气净化器是利用紫外线辐射对废气中有害物质进行分解和氧化的技术。
其主要原理是将废气通过UV光源区域，使得其中的有害物质被紫外线激发后分解为无害物质，并且在此过程中产生活性氧（如O3），进一步促进有害物质的分解和氧化反应。
三、UV光源1. 紫外线波长：UV-C波段（200-280nm）对于大多数有机物具有较好的分解作用。
2. 光源类型：低压汞灯（低压放电汞蒸汽灯）是当前使用最广泛的UV-C光源，其主要特点是紫外线强度高、寿命长、稳定性好。
3. 光源配置：为了提高光照强度和净化效果，通常采用多个紫外线灯管并联的方式，形成一个紫外线灯组。
四、UV光解反应1. 光解反应：紫外线激发有害物质分子中的化学键，使其分解为较小的分子或离子。
例如，VOCs（挥发性有机物）可被分解为CO2和H2O等无害物质。
2. 氧化反应：UV-C波段光能够将氧气分解为活性氧（如O3），这些活性氧可以与废气中的有害物质进行氧化反应。
例如，NOx（氮氧化物）可被氧化为NO2和HNO3等无害物质。
五、UV光解废气净化器工艺流程1. 进料口：将含有有害废气的空气通过进料口引入UV光源区域。
2. 紫外线灯组：含有低压汞灯的紫外线灯组能够产生UV-C波段紫外线，对废气中的有害物质进行分解和氧化反应。
3. 活性炭吸附层：为了去除废气中的异味和颗粒物等杂质，通常在UV光解废气净化器的出口处设置活性炭吸附层。
4. 出料口：经过UV光解和活性炭吸附处理后，空气中的有害物质得到有效去除，达到净化效果。
六、UV光解废气净化器的优势1. 高效：UV-C波段紫外线能够快速分解和氧化废气中的有害物质，具有较高的净化效率。
喷油废气治理工程（喷淋+紫外催化氧化+活性炭吸附工艺）技术方案二〇一七年九月目录方案总说明 (4)第一章概述 (5)1.1工程概况 (5)1.2拟采用方案 (6)第二章设计依据 (8)2.1采用主要的执行标准 (8)2.2废气净化目标及设计内容 (9)第三章技术方案详述 (10)3.1净化系统工艺简述 (10)3.2喷淋塔工作原理 (10)3.4UV光催化净化+活性炭装置工作原理 (11)3.5工艺流程 (14)第四章主要设备及参数 (16)4.1水喷淋塔 (16)4.2UV光催化+活性炭装置 (17)4.3离心风机 (17)第五章设备与材料表 (18)第六章运行费用 (20)第七章投资预算 (21)7.1工程预算 (21)方案总说明本方案有以下特点：1、采用水喷淋+干式过滤器+紫外催化氧化+活性炭吸附工艺，不仅解决了漆雾问题，更彻底解决了废气中的VOC成份，能满足现有地方环保标准。
循环水中投加除漆药剂及混凝剂，使循环水中的漆雾以浮渣脱除，水循环利用。
2、离心风机采用变频控制，能实时调整风机的转速，调节风量的大小，有效控制喷漆房内的压力，使喷漆房形成微负压，不仅能有效保证喷漆效果，更节约电能。
3、本方案完全能达到现有地方环保标准，确保了业主没有后顾之忧。
第一章概述1.1工程概况1.1.1废气的产生及其危害公司主要产品包含等各类注塑、五金精密部件。
生产车间有喷油生产线6条分别为底漆喷柜2套，面漆喷柜3套，中漆喷柜1套，采用固定抢自动喷油，喷柜长度4米。
根据三同时的要求，业主需对车间经水帘柜预处理后的喷油废气进行处理并达标排放。
喷油废气的主要污染成分为漆雾颗粒及苯、甲苯、二甲苯等挥发性有机物（VOCs）。
该类有机物若不经处理或处理不彻底排放到大气环境中，会使人食欲不振、头昏脑胀、恶心、呕吐，而且可直接对呼吸道、内分泌系统、循环系统及神经系统产生危害。
它们具有大气污染和有害气体污染的两重性。
根据三同时的要求，该废气需进行彻底治理达标后排放。
uv漆废气处理工艺流程UV漆废气处理工艺流程是指对UV漆生产过程中产生的废气进行处理的工艺流程。
以下是一个典型的UV漆废气处理工艺流程，详细介绍了每个步骤的操作和原理。
1.废气收集首先，需要收集产生的废气。
在UV漆生产过程中，废气主要是通过喷洒和喷涂设备产生的。
收集废气的设备通常是由风机、管道和吸附设备组成。
风机负责收集废气并将其输送到后续处理设备，管道用于连接不同设备，吸附设备用于清洁废气。
2.预处理废气经过收集后，需要进行预处理。
预处理的目的是去除废气中的固体颗粒物、油烟和一些有机物。
通常使用预处理设备，如过滤器、沉淀池和油水分离器。
过滤器能够过滤掉废气中的固体颗粒物，沉淀池则通过沉淀作用去除废气中的颗粒物和油烟，油水分离器用于分离废气中的油烟和水。
3.吸附处理经过预处理后，废气进入吸附处理阶段。
吸附处理通过吸附剂去除废气中的有机物和气味。
吸附剂通常是活性炭或者其他高效吸附材料。
废气通过吸附床，吸附床中的吸附剂会吸附废气中的有机物。
当吸附剂饱和时，需要更换吸附剂或者进行再生。
4.再生处理当吸附剂饱和时，需要进行再生处理。
再生处理的目的是从吸附剂中去除吸附的有机物，使吸附剂重新恢复吸附性能。
通常有两种再生方法：热解和蒸汽吹扫。
热解是将吸附床加热至高温，将吸附剂中的有机物分解和脱附；蒸汽吹扫则是通过蒸汽将吸附剂中的有机物蒸发出来。
再生处理后，吸附剂可以重新使用。
5.尾气处理再生处理后，产生的尾气还需进行进一步的处理。
尾气通常会通过气体处理设备进行脱硫和去除其他有害气体，以确保排放的废气达到环保要求。
常用的尾气处理设备包括吸收塔、冷凝器和脱硫设备。
吸收塔通过吸收剂去除尾气中的有害气体，冷凝器则通过冷却使气体中的水分凝结，脱硫设备用于去除尾气中的二氧化硫。
6.排放经过尾气处理后，废气可以达到环保排放标准，并且可以安全地排放到大气中。
排放过程需要遵守所有相关的环保法规和规章制度，确保废气不会对环境和人体健康造成任何损害。

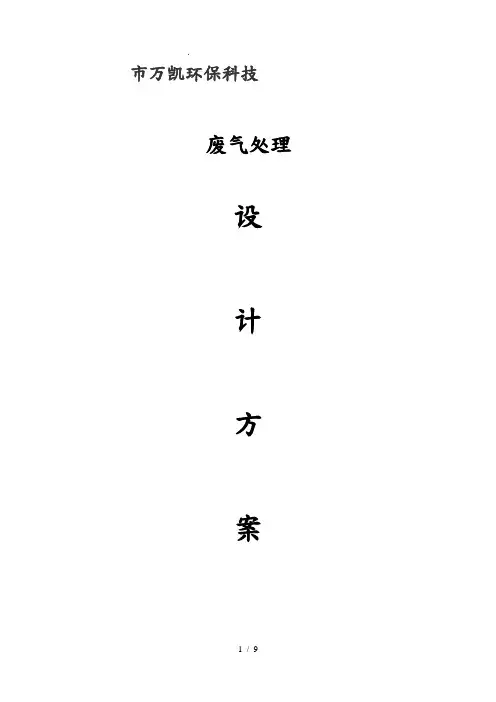

市万凯环保科技废气处理设计方案2016年07月25日1、概述：畜、禽、渔用配合饲料生产、销售、研究的私营饲料企业,在生产制作过程中会产生一定量恶臭和有害气体，主要是一些有机废气、烟尘等。
这些废气污染物若不经处理直接排入大气，则会对企业造成一定影响，对员工与周围居民造成一定的危害，为改善工作环境保障员工与周围居民的身体健康，根据客户的需要建设一套废气净化处理设施，现我司做出废气净化处理设计方案。
我公司根据贵司提供的废气基本情况，借鉴以往的实验与案例经验，参照《恶臭污染物放标准》(GB14554-1993)与《大气污染物综合排放标准》（GB16297-1996）的二级排放要求，特制作本方案以供参考。
2、设计依据和原则2.1 设计依据(1).《中华人民国环境保护法》；(2).《大气污染物综合排放标准》（GB16297-1996）；⑶.《中华人民国大气污染防治法》(4).《恶臭污染物排放标准》(GB14554-1993)；(5).《环境空气质量标准》（GB3095-1996）；(6).《工作场所有害因素职业接触限值-化学有害因素》 (GBZ2.1-2007)；(7).《工业企业设计卫生标准》 (GBZ 1-2010) ；(8).《建设项目环境保护管理条例》中华人民国国务院令第253号1998。
2.2 设计原则(1). 严格执行国家与地方有关环保法规与相关的排放标准，使处理后的废气各项指标达到且优于国家和地方标准。
(2). 采用先进、合理、成熟、可靠的处理工艺，并具有显著的环境效益、社会效益和经济效益。
(3). 工艺设计与设备选型，能够在生产运行过程中，具有较大的灵活性和调节余地，确保废气达标排放。
(4). 在净化设备运行过程中，便于操作管理、便于维修、节省动力消耗和运行费用。
2.3设计说明：废气来源: 生产废气；主要污染物: 颗粒物、烟尘、VOCs；处理方式: 吸收法、等离子体 UV光催化技术；处理设备: 喷淋塔、等离子净化设备、UV光催化设备；设计內容:风机出口，有机废气收集开始，直到废气处理完毕高空排放止，所有工艺设备、连接管道、管件、阀门、水泵、电气装置、自动控制设备，排气钢架。
uv光氧催化废气处理设备安全、操作、维护保养注意事项uv光氧催化废气处理设备安全、操作、维护保养注意事项:1、用户应定期检查、保养设备。
2、每隔2个月或视用户现状而定，定期清理粉(灰)尘一次，打开设备电源箱对高压模块表面清洁粉尘，然后安装复原。
3、没个2个月或视用户现状而定，定期更换二氧化钛催化板一次。
4、在进行维护保养时，严禁带电操作;设备检修前必须断电检修，并在电控柜前挂警示牌“维修中请勿送电”。
5、设备的日常维护应由接受过培训并能胜任的维保人员进行日常维护保养。
6、设备的检修应由设备厂商专业的技术人员或授权的专业技术人员进行检修。
7、按设备运行时间定时更换UV灯管和光触媒板。
(UV光触媒裂解型，UV灯管5000-8000小时、光触媒5000-8000小时)，确保损坏部件及时更换。
8、应指定专人进行产品的维护保养，维护保养按本公司按本工地说明书进行;9、光氧净化器里面的UV紫外线灯管开启时，不要直视，若要观察灯管使用情况请购买相关防护眼镜;10、要确保传输的过程顺利。
进入光解废气净化器的管段应该光滑，并且要有一段直管，确保废气进入设备的时候能够形成稳定的恒流，使用的传输管道最好是用金属软管连接，以确保产生最小的震动效果。
11、应该在风机的前段装设风量控制装置，采用风机变频器或者空气控制阀来调节风量，因为想让光氧废气净化器的处理优势发挥到最大，进入设备的风量应该是稳定的，而且风量要平稳过渡，如果风量时大时小，不仅废气处理效果不佳，而且对除臭设备也会造成一定的影响。
12、要确保留出设备的检修以及维护空间。
设备应该在顶部装设防雨措施，设备长时间的运转肯定会有损坏，如果不留出检修的空间，到时候就得把设备全部拆开，而这个工作量还是比较大的。
13、净化器通过法兰与排风风管连接，所有连接应密封、防止漏风。
14、净化器可室内、外安装，净化器室外安装请在机器上方安装防雨装置以增加机器的使用寿命。
15、净化器电源应接地，净化器水平安装于风管及排风风机之间。
废气处理喷淋U V 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]废气处理技术方案编制单位：委托单位：项目编号：编制时间： 2015-07-27目录一、公司简介二、项目概况项目基本情况随着国家对环保工作的不断提高，环保保护标准的更加严格，以及人民对环保的不断重视，贵司决心对生产车间废气进行处理，以改善公司生产环境、解决污染物排放问题。
废气排放情况如下：本工程所需处理的废气主要来自喷漆车间产生的无组织排放有机废气。
废气的主要成分主要为非甲烷总烃、三苯类废气，废气浓度不详。
根据贵司的实际情况，结合贵公司提供的资料，设计处理方案，解决污染问题。
废气成份油漆有成膜物质、颜料、助剂、溶剂、稀释剂组成，其中前三种一般是固体，不挥发。
挥发的主要为溶剂与稀释剂，其主要成分为苯系物以及非甲烷总烃类挥发性有机废气。
因此本工程所需治理的污染物主要成分为：颗粒、非甲烷总烃、苯系物等。
设计依据1. 《工作场所有害因素职业接触界限》GBZ2-20022. 《大气污染物综合排放标准》GB16297-19963. 《恶臭污染物排放标准》 GB14554-934. 《采暖通风与空气调节设计规范》GB50019-20035. 《公共建筑节能设计标准》GB50189-20056. 《工业企业设计卫生标准》GBZ1-20027. 《工业企业厂界噪声标准》GB12348-908. 《低压配电设计规范》GB50054-959. 《简明通风设计手册》中国建筑工业出版社设计范围1. 方案工艺流程的选择和设计及技术要求治理目标；2. 环境治理设备的制造、安装与设备的选型；规格，型号，参数等；3. 工程设备的运输、安装、调试及操作人员的培训；4. 系统管路、电器、自控的设计与安装及调试；5. 工程整套系统风量，风速，能耗，管道走向及工程总投资。
目标任务1.废气治理后达标排放；2.确保作业现场环境美观，空气清新，打造健康生产理念；3.确保废气烟尘净化系统持续稳定运行，操作简便，设备完好率高，故障率低；4.确保整体设计优化、合理、简洁、美观；5.确保能耗低、物耗少；运行费用少，管理成本低。
执行标准排放标准：净化后废气排放浓度及排放速率达到《大气污染物排放标准》标准如下恶臭排放标准执行《恶臭污染物排放标准》（GB14554-93），标准值见下表三、方案设计设计工艺根据贵司现场情况废气处理工艺选择如下：工艺流程如下：流程说明：经前工序收集的有机废气进入水洗塔，除去前工序剩余的颗粒物后，进入干式过滤器，进一步去除水雾及剩余颗粒，无尘废气进入UV光催化氧化设备，通过具有一定能量的光照射,光敏半导体材料即被光激发出电子-空穴对，吸附在光敏半导体表面的溶解氧、水及污染物分子接受光生电子或空穴,从而发生一系列的氧化还原反应，使污染物降解为二氧化碳和水等物质。
未完全裂解的小分子有机物及臭氧分子进入活性炭反应阶段，气固相开始接触，有机分子与臭氧在活性炭的细孔中继续氧化反应，最终达到彻底降解的目的，（在外加电场的作用下，介质放电产生大量携能电子轰击污染物分子，使其电离、解离和激发，然后便引发一系列复杂的物理、化学反应，使复杂的大分子污染物转变为简单小分子安全物质，从而使污染物降解为二氧化碳和水等物质。
）洁净的气体在风机的引力下由烟囱排入大气中。
废气收集根据贵司提供的资料，收集部分由贵司负责，我司只需提供处理设备及风机。
风量设计及浓度分析：根据贵提供的资料，两个喷漆房的尺寸分别为5*6*4及6*6*4,喷漆时，外界空气在送风机作用下由进风口经初级过滤网过滤后进入室体顶部静压室内，静压室内的空气经中效过滤顶棉均压过滤后均匀充斥于整个喷漆室内，并在工件周围形成风幕，这时喷漆室内风速可达s以上，喷漆时形成的不会在操作者呼吸带处停留，而是随气流迅速下降，此时喷漆室内有害气体浓度远低于国家《工厂企业设计卫生标准》（GBZ1－2010）中车间空气中有害物质最高允许浓度，接着在排风机的作用下，气流通过排风过滤系统流向排风道，经环保处理装置排出。
计算两喷漆房风量分别为5*6**3600=32400m3/h及6*7**3600=45360m3/h,，分别选取一套35000m3/h及一套45000m3/h的处理系统。
每天消耗油漆30 kg,固化剂15kg,稀释剂10kg，每天按8h计算，则挥发性VOC（按稀释剂挥发量100%计算）平均排放速率为：10/8=h,由于非连续性喷涂，喷漆浓度不详。
干式过滤器干式过滤器能较完全地去除粉尘、，从丝网除沫器带出的少量水汽也可截除。
它的原理是通过材料纤维改变颗粒的惯性力方向从而将其从废气中分离出来，材料逐渐加密的多重纤维经增加撞击率，提高过滤效率。
干式过滤器内填纤维材料，过滤时能有效通过不同过滤材料组合，利用材料空间容纳，达到更高的过滤效率是干式材料的特有性能，这一点是水洗式无法比拟的。
干式过滤材料使变成松散粉尘状，材料饱和后可经过拍打、抖落重复使用多次，降低使用成本,过滤材料纤维表面经过阻燃处理，不会同聚集而有着火危险，所有设备无须水泵，无须防腐，设备构造简单，投资少。
干式过滤器优点：（1）干式净化，无需水，无二次污染，环保节能。
（2）净化效率高，净化效率高达99%。
（3）设备运行阻力低。
（4）设备结构简单，维修保养方便。
（5）阻燃、安全，使用寿命长，可多次重复使用。
UV光催化氧化装置技术参数：型号：LB-UV-35000功率：12 kW材质：SUS304数量：1 台型号：LB-UV-45000功率：15 kW材质：SUS304数量：1 台工作原理：本产品利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而生成臭氧；UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),臭氧与呈游离状态污染物质原子聚合，生成新的、无害或低害物质，如CO2、H2O等。
同时在污染体系中投加一定量的光敏材料，结合一定量的光辐射，使光敏半导体在光的照射下激发产生电子-对，吸附在半导体上的溶解氧、水分子等与电子-空穴作用，产生·HO等氧化性极强的自由基，再通过与污染物之间的羟基加和、取代、电子转移等式污染物全部或接近全部氧化。
作用过程：刺激性气味气体利用排风设备输入到UV光解净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同裂解、氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。
产品特点：本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体物质分子键，裂解刺激性臭味气体物质如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子键，在半导体催化剂的作用下，使呈游离状态的污染物原子与臭氧氧化聚合成小分子无害或低害物质，如CO2、H2O等。
利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸(DNA)，再通过臭氧，在半导体催化剂的作用下，进行催化氧化反应，彻底达到脱臭及杀灭细菌的目的。
产品性能：高效除恶臭：能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率高，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554-93）。
适应性强：可适应高浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠。
运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻低,可节约大量排风动力能耗。
无需温湿度处理：恶臭气体无需进行特殊的预处理，如加温、加湿等,设备工作环境温度在摄氏-30°－95°之间，湿度在40%－98%之间均可正常工作。
设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件。
优质进口材料制造：防火、防腐蚀性能高，性能稳定，使用寿命长。
环保高科技产品：采用国际上最先进技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制出的，具有完全自主知识产权的高科技环保净化产品，可彻底分解恶臭气体中有毒有害物质，并能达到完美的脱臭效果，经分解后的恶臭气体，可完全达到无害化排放，绝不产生二次污染，同时达到高效消毒杀菌的作用。
紫外灯管：日光灯、节能灯灯管采用的是普通玻璃，紫外线不能透出来，被荧光粉吸收后发出可见光，而紫外光灯管则用透紫外玻璃或石英玻璃生产。
紫外线穿过玻管壁投射出来。
紫外线灯作为光催化氧化的光能提供体，光催化剂纳米粒子在一定波长的紫外光线照射下才能受激发生成电子——空穴对，空穴分解催化剂，减少了整个光催化氧化过程臭氧排放量，不会因为产生臭氧而带来新的环境问题。
光催化剂自70年代初发现二氧化钛电极具有光照下分解水的功能以来，有关二氧化钛半导体光催化剂的研究成为环境领域的一个热点。
用半导体光催化分解毒性有机物有两个优点：第一，适当选择催化剂，可以利用太阳能处理毒物，节约能源；第二，一些半导体的光生空穴具有很强的氧化能力，能彻底降解绝大多数有机物质，而且能将它们最后分解为二氧化碳、水和无机物，避免了用化学方法处理带来的二次污染。
四、效果图及公共工程（仅供参考）效果图公用工程及运行成本公用工程条件运行成本表废气处理运行费用备注：低温等离子净化装置设置多组控制，可根据车间浓度的不同加以调节，故实际运行功率按80%计算。
单台设备阻力损失≤100Pa。
工程界限废气处理系统废气：废气处理设备的制造、安装与设备的选型，规格，型号，参数由我方提供。
公用工程条件电：需方将电源接入到供方提供的电气柜的总电源处。
设备基础：乙方提供设备基础布置图，需方需在设备进场前将基础制作完成。
主要设备清单五、施工方案施工部署根据本工程实际情况，我公司将本工程列为重点工程项目，认真学习有关规范规定，严格按照施工规程操作。
1、组织工程人员认真熟悉有关图纸及技术文件。
2、贯彻执行ISO9001质量标准，编制项目质量检查程序，总体及局部施工组织设计及施工方案，关键部位和关键工序组成专向技术攻关小组予以解决相关难题，并报委托方批复审核。
现场准备1、组织施工机具及劳动力进场。
根据工程工地的实际情况布置好施工生产临时设施和生活临时设施。
2、对施工人员进行施工技术交底以及上岗前的岗位技能培训，集中所有施工人员统一进行安全教育及安全技术交底。
施工现场组织机构项目经理部设项目经理一名，对工程全面负责。
设项目总工、项目副经理、质检、安全、材料、档案及各项专业工程师组成，负责整个工程的施工管理工作。
施工工艺流程甲方：乙方：施工准备风管的制做主机的制作 风机的准备辅助材料的准备安装材料的准备 验收支架安装 主机安装 运行试验电控等安装 风机安装 风管安装 系统调试施工进度项目从开工到建成营运及验收所需时间为35天时间.项目施工管理目标1. 质量目标本工程竣工交付使用时，确保竣工后达到优良标准，质量要达到以下具体目标：合同范围内全部工程的所有功能符合设计要求。
