Revit常见问题解决：

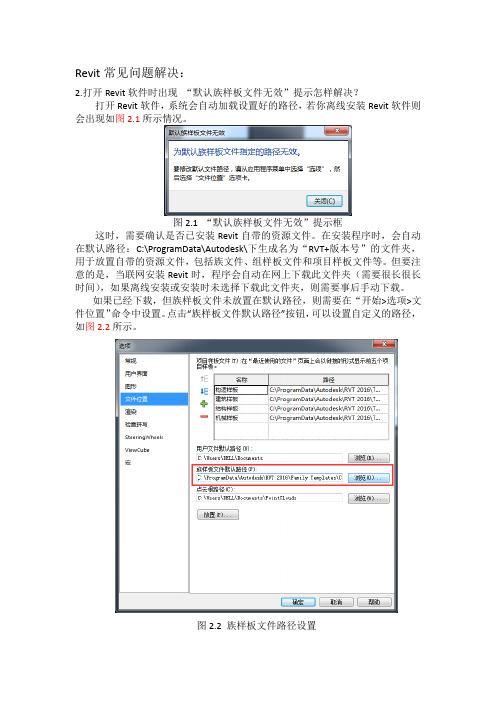

2.打开Revit软件时出现“默认族样板文件无效”提示怎样解决？
打开Revit软件，系统会自动加载设置好的路径，若你离线安装Revit软件则会出现如图2.1所示情况。
图2.1 “默认族样板文件无效”提示框
这时，需要确认是否已安装Revit自带的资源文件。
在安装程序时，会自动在默认路径：C:\ProgramData\Autodesk\下生成名为“RVT+版本号”的文件夹，用于放置自带的资源文件，包括族文件、组样板文件和项目样板文件等。
但要注意的是，当联网安装Revit时，程序会自动在网上下载此文件夹（需要很长很长时间），如果离线安装或安装时未选择下载此文件夹，则需要事后手动下载。
如果已经下载，但族样板文件未放置在默认路径，则需要在“开始>选项>文件位置”命令中设置。
点击“族样板文件默认路径”按钮，可以设置自定义的路径，如图2.2所示。
图2.2 族样板文件路径设置
单击图5中的“放置”按钮，在图2.3的对话框中可以设置族文件的路径。
图2.3 族文件路径设置。
revit建模解决方法Revit是一款常用的建筑信息模型软件，它可以用于建筑、结构、机电等方面的建模设计。
在Revit建模过程中，常常会遇到一些问题，本文将介绍如何解决这些问题。
1. 无法创建墙体或其他构件在Revit中，如果无法创建墙体或其他构件，可能是因为工具栏中选中的构件类型不正确，或者是当前视图不支持创建该构件类型。
解决方法是检查选中的构件类型是否正确，并切换到支持该构件类型的视图中。
2. 误删除构件或参数在Revit中，误删除构件或参数是一个常见的问题。
解决方法是使用Undo命令，或者使用历史记录功能找回误删除的构件或参数。
3. 模型出现错误在Revit中，模型出现错误可能是因为模型中存在重叠的构件，或者构件之间存在冲突。
解决方法是使用Revit自带的检查工具，或者手动调整构件位置和参数，以确保模型正确无误。
4. 无法导出或导入模型在Revit中，无法导出或导入模型可能是因为文件格式不正确，或者模型中存在错误。
解决方法是检查文件格式是否正确，并使用Revit自带的检查工具修复模型中的错误。
5. 模型过于复杂在Revit中，模型过于复杂可能会导致软件运行缓慢或崩溃。
解决方法是优化模型，删除不必要的构件或参数，减少构件之间的重叠和冲突。
6. 无法正确显示模型在Revit中，无法正确显示模型可能是因为显示设置不正确，或者模型中存在错误。
解决方法是检查显示设置是否正确，并使用Revit 自带的检查工具修复模型中的错误。
7. 无法正确定位构件或参数在Revit中，无法正确定位构件或参数可能是因为模型中存在重叠的构件，或者构件之间存在冲突。
解决方法是使用Revit自带的定位工具，或者手动调整构件位置和参数，以确保模型正确无误。
在Revit建模过程中，遇到问题并不可怕，只要掌握了正确的解决方法，就能轻松解决各种问题，提高工作效率。
revit实训中遇到的问题和解决方法Revit实训中遇到的问题和解决方法简介在进行Revit实训时，初学者常常会遇到各种问题。
本文将详细介绍一些常见问题以及相应的解决方法，帮助读者更好地应对Revit 实训中的困难。
问题一：如何创建新项目？在Revit实训中，创建新项目是第一步。
以下是一些步骤和注意事项：1.打开Revit软件。
2.点击“新建项目”按钮，或使用快捷键“Ctrl + N”来创建新项目。
3.在弹出的对话框中，选择适当的模板，如“建筑模板”或“结构模板”等。
4.在项目信息中填写项目名称、项目位置和北方向等基本信息。
5.点击“创建”按钮来开始新项目的设计。
问题二：如何添加和编辑构件？在Revit中添加和编辑构件是实训过程中的重要一步。
以下是一些方法和技巧：•添加构件：–使用“建模”工具栏上的按钮来添加常用的构件，如墙体、柱子和梁等。
–使用“族”工具栏上的按钮来添加自定义构件，如家具和灯具等。
•编辑构件：–使用“修改”工具栏上的按钮来编辑构件，如移动、旋转和镜像等。
–使用“属性”面板来调整构件的参数，如高度、宽度和材质等。
–使用“类型”面板来选择不同类型的构件，如不同尺寸的门窗等。
问题三：如何创建和编辑视图？在Revit中创建和编辑视图是为了更好地展示项目设计。
以下是一些建议：•创建视图：–使用“视图”选项卡上的按钮来创建平面视图、立面视图和剖面视图等。
–使用“新建视图”对话框中的选项来设置视图的名称、范围和绘图比例等。
•编辑视图：–使用“视图”选项卡上的按钮来调整视图的显示范围、剪裁框和视图比例等。
–使用“视图属性”对话框中的选项来设置视图的视图范围和显示设置等。
–使用“可见性/图形设置”对话框中的选项来控制视图中可见的构件和显示方式等。
问题四：如何进行项目协作和分享？在Revit实训中，项目协作和分享是必不可少的环节。
以下是一些方法和工具：•共享项目：–使用Revit云协作工具来与团队成员共享项目，并进行实时协作。
revit实训中遇到的问题和解决方法(一)Revit实训中遇到的问题和解决方法问题一：无法正确放置构件•现象：在Revit中放置构件时，无法正确对齐或定位构件，导致模型不准确。
•解决方法：–使用”按轴对齐”工具，确保构件与轴线对齐。
–使用”按面对齐”工具，确保构件与模型表面对齐。
–使用”约束”工具，对构件进行约束，以确保其位置和方向正确。
问题二：标注显示错误或不完整•现象：在Revit中添加标注时，标注显示错误或不完整，无法准确表达模型信息。
•解决方法：–检查标注的关联对象是否正确，确保标注绑定的构件或模型元素准确无误。
–调整标注的样式和尺寸，确保标注清晰可见且与模型相适应。
–确保标注层次结构正确，标注应该按照逻辑顺序进行层次分类。
问题三：无法正确生成图纸•现象：在Revit中生成图纸时，图纸内容缺失或错位，无法正常展示模型信息。
•解决方法：–检查图纸视图的范围和裁剪设置，确保图纸包含完整的模型内容。
–调整图纸的比例和布局，确保模型信息在图纸上清晰可见。
–选择合适的图纸模板，确保图纸样式符合项目需求。
问题四：族文件无法正确加载•现象：在Revit中加载族文件时，文件无法正确显示或无法加载到模型中。
•解决方法：–确保族文件的路径正确，文件存在于指定的位置。
–检查族文件的版本兼容性，确保所使用的Revit版本与族文件相匹配。
–检查族文件是否包含有损坏的元素，如有需要修复或重新创建族文件。
问题五：模型显示错误或不完整•现象：在Revit中查看模型时，模型显示错误或不完整，无法准确呈现设计意图。
•解决方法：–检查模型的过滤器设置，确保过滤器不会隐藏或限制模型的显示。
–检查模型元素的详细设置，如线型、填充等，确保其设置正确且与项目要求一致。
–清除模型中的无效元素，如无法正确显示的线条或模型碎片。
通过以上的解决方法，可以帮助您解决在Revit实训中可能遇到的一些常见问题。
希望这些方法能带来帮助，提高您的工作效率。
Revit实训中遇到的问题和解决方法1. 问题描述在进行Revit实训过程中，我们可能会遇到一些常见的问题，这些问题可能涉及软件的使用、模型构建、图纸生成等方面。
下面将列举一些常见的问题，并提供相应的解决方法。
2. 常见问题及解决方法2.1 软件使用问题2.1.1 Revit无法启动或闪退解决方法：•首先，确保你的电脑符合Revit的最低系统要求。
如果不符合要求，升级硬件或更换电脑。
•检查是否有其他程序与Revit冲突。
关闭其他程序，然后重新启动Revit。
•清除Revit缓存文件。
在Windows资源管理器中，找到以下文件夹并删除其中的所有内容：–C:–C:•如果上述方法都无效，尝试重新安装Revit。
2.1.2 Revit操作繁琐或效率低下解决方法：•熟悉Revit的快捷键和常用工具。
通过使用快捷键和工具栏上的按钮，可以减少鼠标点击次数，提高操作效率。
•使用Revit的视图过滤器功能。
通过设置过滤器，可以只显示需要的元素，减少混乱和干扰。
•学习使用Revit的族文件库。
通过使用现有的族文件，可以快速创建复杂的模型元素，节省大量时间。
2.2 模型构建问题2.2.1 模型尺寸不准确解决方法：•检查模型中使用的单位是否正确。
在Revit中，单位是非常重要的。
确保模型使用正确的单位，并按照实际尺寸进行绘制。
•使用Revit中的标注工具进行测量和标注。
通过标注工具可以准确地测量和标记模型中的尺寸。
2.2.2 模型元素缺失或错误解决方法：•检查模型中是否有未连接或未完全构建的元素。
使用Revit的连接和对齐工具来确保所有元素正确连接。
•使用Revit的修复工具来修复缺失或错误的元素。
例如，使用“修剪”命令来修复墙体之间的缝隙。
2.3 图纸生成问题2.3.1 图纸布局混乱或不符合要求解决方法：•确定图纸的布局和比例要求。
根据要求设置图纸的布局和比例。
•使用Revit的视图管理工具来管理图纸视图。
通过创建视图组、调整视图位置和大小，可以使图纸布局更加整齐和清晰。
revit建模解决方法Revit建模解决方案Revit是一种专业的建筑信息模型（BIM）软件，被广泛应用于建筑、规划、设计等领域。
在Revit建模过程中，常会遇到一些问题，如模型精度、模型错误等，下面将介绍一些解决方案。
1.模型精度问题在Revit建模过程中，如果不注意模型精度，可能会出现模型误差、偏移等问题。
解决这些问题的方法包括以下几个方面：（1）在模型创建之前，需确定模型的坐标系和单位，确保各个模型元素的坐标和尺寸是准确的。
（2）在创建模型时，需要使用准确的尺寸和位置，避免手动输入错误。
（3）在修改模型时，需要使用准确的工具和技术，避免误操作。
2.模型错误问题在Revit建模过程中，可能会出现模型错误问题，如重叠、缝隙、断面等。
解决这些问题的方法包括以下几个方面：（1）在创建模型时，需要使用准确的工具和技术，避免误操作。
（2）在修改模型时，需要使用准确的工具和技术，避免误操作。
（3）在检查模型时，需要使用准确的工具和技术，如自动检查、手动检查等。
3.模型优化问题在Revit建模过程中，可能会出现模型过于复杂、过于臃肿等问题，影响模型的性能和效率。
解决这些问题的方法包括以下几个方面：（1）在创建模型时，需要遵循简单化原则，避免不必要的细节和复杂性。
（2）在修改模型时，需要遵循简单化原则，避免增加不必要的复杂性。
（3）在使用模型时，需要注意模型的性能和效率，如减少过多的过滤、减少视图数量等。
4.模型协作问题在Revit建模过程中，可能会涉及到多人协作的情况，需要注意协作问题。
解决这些问题的方法包括以下几个方面：（1）在协作之前，需要确定协作方式和协作流程，明确各个模型元素的责任和范围。
（2）在协作过程中，需要实时交流、协商，确保模型的一致性和准确性。
（3）在协作之后，需要进行模型整合和检查，确保模型的完整性和正确性。
在Revit建模过程中，需要注意模型精度、模型错误、模型优化和模型协作等问题，采取相应的解决方法，才能保证建模质量和效率。
BIM软件小技巧：Revit安装常见问题
BIM软件小技巧：Revit安装常见问题
1、安装日志文件中显示部分产品无法安装，出现1603错误。
Framework Runtime 4.5 Failed Installation aborted,
Result=1603
找到导致安装失败的组件名称，到控制面板，单击“卸载”
当程序删除后，再次运行Autodesk 安装程序
建议使用 Microsoft Fix it
2、Revit Content Libraries 安装慢或者没安装
延迟时间的长短取决于可用带宽和需要下载的内容大小，如果在遇
到次问题时断开
Internet连接，安装过程将继续进行，但会跳过Revit内容
解决方法：若要去报下载内容未被阻止，确认是受信
任的站点
打开Internet选项对话框，单击安全选项卡
选择受信任的站点，然后单击站点按钮
在受信任的站点对话框中，为将该网站添加到区域，输入
，然后单击添加
关闭对话框，然后单击确定以应用更改。
再次启动安装
如果此解决方案失败，请尝试一下操作
使用办公室或家中的其他网络连接执行安装
暂时禁用防火墙和防病毒软件，然后再次尝试安装。
Revit常见问题解决：
3.如何修改项目的单位？
选择功能区“管理>项目单位”命令（如图1所示），即会出现“项目单位”的对话框，如图3.1所示。
图3.2 项目单位命令
图3.2 项目单位设置窗口
点击格式栏，可以为长度、面积、体积等数值设置格式，比如，点击长度对应的“格式”对话框，就可以设置长度的单位、単位符号和舍入位数等，如图3.3所示。
图3.3 格式设置窗口
这里的设置按规程分不同的页面，如管道尺寸等单位需在相应的规程页面里设置。
注意“単位符号”，如长度单位设为“mm”，则在标注时（如果标注族的单位设置为“按项目设置”）会出现“mm”的后缀，若不需要此后缀，建议设为“无”。
Revit问题集1.导入cad图纸问题（1#楼负二层剪力墙）
立面图中导入的cad图显示的不是一条线而是一个面
猜想：此cad图有问题，在二维图中藏有Z轴部分
解决办法：咨询学姐关于cad的知识
ｃａｄ视图窗口找到三维显示，，炸开（explode）不在同一平面的图块儿，，，MOVE到
一个平面即可
2.墙体无法连接
问题原因：墙体不在同一标高段
3.基础板上的集水坑以及板盖画法
4.建筑模型与结构模型的联系，画建筑模型的时候用不用把剪力墙中的墙柱墙梁分开画，
方便后边结构模型．．．．．主要纠结在于整个模型的流程．
5.视图范围问题烦人勒很啊////////////////////////////////。
revit建模总结与心得体会500 Revit建模总结与心得体会Revit是一款在建筑设计与施工管理中广泛使用的软件工具。
通过使用Revit，建筑师可以进行三维建模、协同设计、工程数量计算、场景演示等多个方面的工作。
在使用Revit建模的过程中，我积累了一些经验和心得，现在将其总结与分享，希望对大家有所帮助。
一、了解建筑原理及标准在进行Revit建模之前，首先需要对建筑原理有一定的了解，并掌握相关建筑标准。
比如熟悉建筑的空间布局、结构构件、建筑材料等。
这样可以更好地理解建筑模型的构建逻辑，从而提高建模的准确性和效率。
二、建筑模型的构建1. 平面建模Revit提供了丰富的建模工具，可以根据平面图进行建模。
在进行平面建模时，需要注意对齐、角度准确性。
可以使用“生成几何形状”工具快速生成各种楼层平面。
2. 墙体建模选择合适的墙体类型进行建模，可以根据需求调整墙体的高度、宽度、边缘拓扑等参数。
要确保墙体的连接准确无误，以及与其他构件的精确对齐。
3. 梁、柱建模建立梁和柱时，要根据结构设计方案进行建模，并注意梁和柱之间的连接关系。
可以使用“梁系统”和“柱系统”等工具快速创建梁和柱，减少建模的时间。
4. 屋面建模根据建筑平面图，选择合适的屋面类型进行建模。
注意屋面与墙体、柱子等构件之间的连接和对齐。
5. 开口建模当建筑模型中需要开设窗户、门洞等开口时，可以使用“剖切”和“镜像”等功能进行建模。
三、材质与纹理的应用1. 材质的选择Revit提供了多种材质供用户选择，可以根据实际需求选择适合的材质。
从外观效果到物理特性都需要考虑。
2. 材质的编辑可以通过调整材质的颜色、反射率、光泽度等参数来优化建筑模型的外观效果。
注意不同材质之间的过渡要自然。
3. 纹理的应用Revit中可以导入自定义的纹理图片，提高建筑模型的真实感。
在应用纹理时，要注意纹理的缩放和对齐，使其与建筑模型完美匹配。
四、视图与渲染1. 视图的创建与管理根据设计需求，可以创建不同类型的视图，如平面图、立面图、剖面图等。
Revit常见问题及解答1.临时隐藏熟练使用隐藏和显示图元所需要使用的快捷键：临时隐藏图元HH；临时隔离图元HI；重置临时隐藏/隔离图元HR。
如果将临时隐藏的图元应用到视图中后，快捷键HR 将不能恢复被隐藏起来的图元，此时点击绘图窗口左下角右数第四个小灯泡的图标显示隐藏图元选中被隐藏起来的图元点击右上角取消隐藏图元或者右键已选中的图元选择取消在视图中隐藏按图元，恢复视图中被隐藏的图元。
2.CAD在视图中找不到在Revit使用过程中，常遇到导入了的CAD图纸在视图中找不到的问题，此时我们可以双击鼠标滚轮迅速进入视图中心，找到图纸在进行解锁、移动的操作。
3.画的柱视图中不显示在进行柱的创建的时候默认放置方式为深度，表示柱是由放置高度平面向下布置，在建筑样板创建的项目当中默认的视图范围只能看到当前平面向上的图元，也就导致了所创建的柱显示不出来。
所以一般在创建柱的时候将放置方式深度改为高度。
4.创建的标高没有对应的视图通过复制创建的标高不会在楼层平面自动生成楼层平面视图，需要通过视图选项卡创建面板中的平面视图下拉列表中的楼层平面选项新建新的楼层平面视图。
5.视图范围视图范围中的顶和底指的是当前平面的主要范围，剖切面和视图深度决定在当前平面能看到的图元的范围，也就是说在剖切面到视图深度范围内可以看到，在剖切面到顶的范围内的图元除了窗、橱柜和常规模型外是看不到的。
也就是如果这三种图元位于剖切面到顶的范围的话是可以显示在视图中的。
6.创建图元在楼层平面不可见导致创建的图元在视图中不显示的原因有很多，首先检查视图范围，检查创建的图元是否在当前视图范围内；第二检查视图控制栏中的显示隐藏图元选项，检查该图元是否能够显示；第三检查属性框内图形选项中的规程是否为协调；第四检查属性框内范围选项中的截剪裁是否打开了剪裁视图；第五通过快捷键VV进入可见性图形替换窗口检查该图元是否未勾选可见性以及是否有过滤器。
7.属性，项目浏览器关闭在Revit使用过程中如果将属性或者项目浏览器关闭后，如何再次调出？可以在视图选项卡窗口面板中的用户界面下拉列表里进行勾选来调出被关闭的属性和项目浏览器。
8.CAD部分不可见现在的多数图纸在用CAD打开后可能出现部分不可见的现象，不可见的部分是用天正画的，可以将图纸用天正打开后另存为t3格式然后再导入到Revit中就能够显示出来之前不可见的部分。
如果显示的图形有错误，可以RE然后空格重生成图形并刷新当前视口就可以了。
9.如何合并被拆分的图元选择拆分后的任意的一部分图元，点击其操作夹点，使其分离然后在拖动到原来的位置松手，被拆分的图元就又重新合并。
10.文件升级如果打开早期版本的Revit模型，该模型可能需要升级到当前版本。
新对话框会指示文件版本以及需要升级的版本。
如果选择升级模型，模型会升级到最近安装的软件版本，然后软件中打开。
保存升级的模型避免重复升级过程。
保存升级的模型后，无法再通过早期版本使用改模型；如果选择取消升级模型，模型将不会被升级或打开，最近安装的软件版本不会启动。
若要打开模型但不进行升级，首先启动该模型相应版本的Revit，然后找到并打开该模型。
11.标高偏移与Z轴偏移的区别在创建结构梁过程中，可以通过起点、终点的标高偏移和Z轴偏移两个参数来调整梁的高度，。
在结构梁并未旋转的情况下，这两种偏移的结果是相同的。
但如果梁需要旋转一个角度，两种方式创建的梁就会产生出别。
因为标高的偏移无论是否有角度，都会将构件垂直升高或降低。
而结构梁的Z轴偏移在设定的角度后，将会沿着旋转后的Z轴方向进行偏移。
从而得到上图中的区别。
另外用起点终点偏移的方式可以创建斜梁。
12.双击误触在使用Revit建模过程中，常会由于双击模型中构件进入到族编辑视图中，有时不需要进行族的编辑工作，为了避免由于双击导致的不确定性后果，可以在选项菜单中的用户界面选项卡双击选项将族的双击操作设置为无反应。
13.在Revit中隐藏导入CAD图纸的指定图层导入CAD图纸以后，为了让图纸显示的更加简单明了，我们可以隐藏或者删除图纸中的指定的一些图层，选择导入的CAD图纸点击导入实例选项卡中的查询命令然后选择图中想要隐藏或者删除的线条到达隐藏删除的目的。
还可以通过快捷键VV视图可见性设置里在导入的实例中找到别隐藏的图层并将其显示出来。
14.修改背景颜色Revit的绘图窗口是可以修改背景颜色的，具体方法为：选项-图形-背景颜色。
在为模型创建相机的时候图像的背景也可以设置为天空、渐变或自定义图像。
方法为：视觉样式-图形显示选项-背景。
15.浏览器组织的使用如果我们想改变项目浏览器中视图的排序方式别如按标高排序，这时就需要使用浏览器组织工具。
首先，打开浏览器组织，Revit浏览器组织默认的是“全部”，这个时候我们可以新建一个按照标高排序的方式来编辑，按照下图的流程来操作，最终就会变成按照标高的方式来排序了。
点击浏览器组织新建浏览器组织名称可以设置为标高。
选择成组排序，成组条件为族与类型，按照相关标高进行排序，成组方式为视图名称可以选择升序或者降序的方式。
确定后选择刚创建的浏览器组织“标高”就会发现，项目浏览器中的视图按照标高升序或者降序排列了。
16.项目中族的一次性导出在项目中可以将族一次性导出，具体方法为另存为-库-族，在保存时选择要保存的族为“所有族”。
17.视图总是灰显下一层的解决方法将楼层平面的基线设置成“无”后就不会看到下层楼层的图元了。
18.导入CAD图纸不可见在导入CAD图纸的时候肯能出现在Revit中不可见或者显示不全，比例错误。
如果是显示不全则用天正打开，如果打开时有黑块挡住图形，则在CAD上进行分解(X)然后写块导入，如果全都看不见则先使用(ZA)查看全图，看是否离导入地点距离太远而看不见。
下图为导入时设置，可以参考。
19.Revit中测量点，项目基点，图形原点三者的区别我们画图时，注意最多的可能就是项目基点，定位也是通过项目基点来定的，那么可知道测量点和图形原点的区别和作用呢？1:测量点，项目在世界坐标系中实际测量定位的参考坐标原点，需要和总图专业配合，从总图中获取坐标值2：项目基点，项目在用户坐标系中测量定位的相对参考坐标原点，需要根据项目特点确定此点的合理位置（项目的位置是会随着基点的位置变换而变化的，也可以关闭其关联状态，一般以左下角两根轴网的交点为项目基点的位置，所以链接的时候一定是原点到原点的链接）3：图形原点：默认情况下，在第一次新建项目文件时，测量点和项目基点位于同一个位置点，此点即为图形原点，此点无明显显示标记。
注意：当项目基点，测量点，和图形原点不再同一个位置的时候，我们用高程点坐标可以测出三个不同的值来，当然在高程点的类型属性里面要把测量点改一下看是相对于哪一个。
20.Revit梁和柱之间的链接缝隙先来比较一下这两组梁柱：我们可以明显的看到第二组的梁和柱之间有明显的缝隙，没有链接上，不论你怎么拖拽梁的端点，都连接不上：这和梁柱在各自族参数结构选项卡中的“用于模型行为的材质”设置有关，下图柱为“其他”而梁是“混凝土”使得两者不能够连接，如果梁和柱的将“用于模型行为的材质”设置一致的话，就能够连接上，我们左键双击项目中的构件进入相应族设置，比如我们将梁和柱“用于模型行为的材质”都设置成混凝土：接着，将设置完的构件载入到项目中。
选择覆盖现有版本及其参数，就可看到梁和柱可以连接在一起了。
21. Revit轴网3D和2D的区别Revit轴网2D和3D的区别，在于其对不同平面的影响！图片如下：如果轴网都是3D的信息，那么其影响的是：标高1、标高2都会跟着一起移动如果轴网是2D的信息，那么其影响的是：在标高1移动，只在标高1移动，对其标高2平面的轴网没有移动。
22.墙体包络的介绍首先创建一个400厚的墙体，设置其外部、结构和内部为三种颜色方便观察，确认勾选“包络”的选项。
接下来分别给墙添加一个窗和一个门，通过设置不同的包络方式，观察不同的设置都有什么区别。
（1）（2）（3）（4）（5）（6）23.创建老虎窗的做法通过迹线屋顶的方法做出如下图的房屋迹线屋顶，用连接屋顶的工具将小屋顶和大屋顶连接起来，注意连接顺序，先点击连接屋顶工具，在选取小屋顶要延伸或者缩短的边，然后选取大屋顶的面就可以将屋顶连接起来。
可以在小屋顶的三个面建立外墙，附着到屋顶上。
选择老虎窗工具，选择大屋顶拾取屋顶或者墙的边缘，通过修剪工具把边线修剪成闭合，点击完成。
利用临时隐藏工具可以查看完成的效果如下图，还可以将外部添加个窗。
24.利用墙饰条创建女儿墙压顶女儿墙上部通常会有压顶，在Revit中可以用墙饰条来为女儿墙添加压顶，具体操作如下：首先新建一个轮廓族载入到项目当中去选择创建好的女儿墙编辑类型，进入类型属性对话框点击构造栏里结构中的编辑后进入编辑不见对话框，这时选择左下角的视图选择“剖面：修改类型属性”后激活“修改垂直结构”点击“墙饰条”在轮廓里选择刚载入的轮廓族，设置距离、偏移值，自选择“顶部”边选择“内部”。
完成后的女儿墙形式：25.结构柱在不同显示方式下的截面填充形式让结构柱与结构墙体一样，能够在粗略和精细情况下分别显示不同的填充样式。
1)首先，新建“公制结构柱”的族样板，创建矩形拉伸，并与参照平面锁定。
然后进入前立面将拉伸模型与上、下标高锁定2)新建“公制详图项目”的族样板，绘制四条参照平面，并赋予与结构柱一样名称的参数。
然后激活“填充区域“命令，绘制矩形并与参照平面锁定，将属性栏中的填充区域类型改为”实体填充-黑色“，最后勾选”完成按钮“。
点击绘制好的填充区域，然后点击”可见性设置“取消”精细“前面的对号，并单击确定将创建的“详图项目族“载入到结构柱族当中任意放置，并将”详图项目族“族参数与结构柱族参数关联到一起关联后，通过使用“对齐“命令将“详图项目族“与相应参照平面锁定。
最后，载入进项目进行测试——a)粗略模式下，墙与结构柱显示样式b)精细模式下，墙与结构柱显示样式26.巧用Shift和Ctrl在Revit中，我们常把Shift键和Ctrl键当作功能键来使用，今天教大家如何巧用Shift 键和Ctrl键，熟练运用会为我们节省大量时间。
在使用复制或移动命令的时候，可以通过按住Shift键，勾选或取消勾选选项栏中的“约束”，可以达到CAD中正交的效果（仅能在水平或者垂直方向被复制或移动）若图元为倾斜状态，使用复制或移动命令的时候，按住Shift键，图元也可以沿着垂直方向进行移动或复制。
在使用偏移、镜像、旋转命令的时候，Revit默认将复制勾选上了，按住Ctrl键就能勾选或取消勾选选项栏中的“复制”。
使用Ctrl键可以达到快速复制的方法（先选中所要复制的图元，在按住Ctrl键，之后点击鼠标左键拖动所选中的图元，即可完成复制）在使用复制或移动命令的时候，可以通过按住Ctrl键，在复制和移动命令之间切换。
