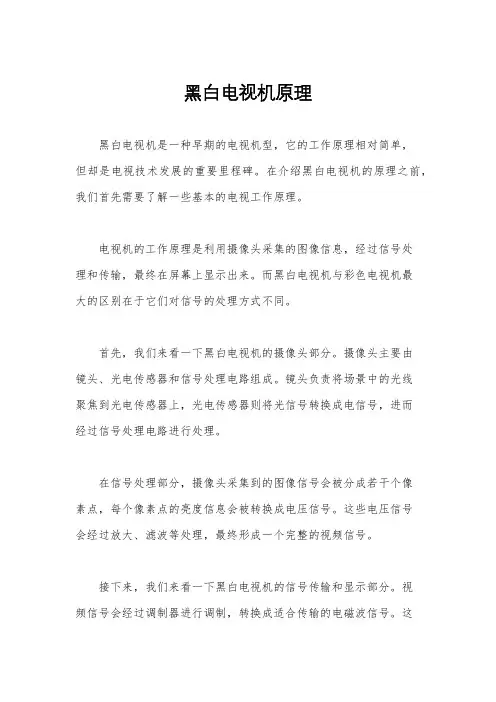

电视技术概论02黑白电视的基本原理

黑白电视机原理黑白电视机是一种早期的电视机型，它的工作原理相对简单，但却是电视技术发展的重要里程碑。

在介绍黑白电视机的原理之前，我们首先需要了解一些基本的电视工作原理。

电视机的工作原理是利用摄像头采集的图像信息，经过信号处理和传输，最终在屏幕上显示出来。

而黑白电视机与彩色电视机最大的区别在于它们对信号的处理方式不同。

首先，我们来看一下黑白电视机的摄像头部分。

摄像头主要由镜头、光电传感器和信号处理电路组成。

镜头负责将场景中的光线聚焦到光电传感器上，光电传感器则将光信号转换成电信号，进而经过信号处理电路进行处理。

在信号处理部分，摄像头采集到的图像信号会被分成若干个像素点，每个像素点的亮度信息会被转换成电压信号。

这些电压信号会经过放大、滤波等处理，最终形成一个完整的视频信号。

接下来，我们来看一下黑白电视机的信号传输和显示部分。

视频信号会经过调制器进行调制，转换成适合传输的电磁波信号。

这些信号会通过天线或有线电视信号传输到电视机上。

在电视机接收到信号后，它会经过解调器进行解调，恢复成原始的视频信号。

这些信号会经过电子枪扫描，最终在屏幕上显示出来。

黑白电视机的屏幕是由许多发射阴极射线的电子枪组成，它们在屏幕上不断扫描，通过控制电子束的位置和强度，就可以在屏幕上显示出图像。

总的来说，黑白电视机的原理可以概括为摄像头采集图像、信号处理和传输、解调和显示。

尽管它相对简单，但却是电视技术发展的重要一步，为后来的彩色电视技术奠定了基础。

在黑白电视机的时代，它曾经是家庭娱乐的主要方式，虽然现在已经被彩色电视机所取代，但它的原理和技术仍然对我们理解电视技术的发展历程有着重要的意义。

通过了解黑白电视机的原理，我们可以更好地理解电视技术的发展轨迹，以及彩色电视技术的基本原理。

总之，黑白电视机的原理虽然相对简单，但却是电视技术发展的重要一步。

通过了解它的原理，我们可以更好地理解电视技术的发展历程，以及彩色电视技术的基本原理。

电视技术概论_02黑白电视的基本原理黑白电视是电视技术的起步阶段，它的基本原理相对较简单。

本文将从图像传输、显示和声音三个方面来介绍黑白电视的基本原理。

首先，黑白电视的图像传输主要采用模拟信号传输的方式。

图像传输过程中，摄像头感知环境中物体的光信号，将光信号转化为电信号。

摄像头内部的感光器件（如CCD）会将感知到的光信号转化为电压信号。

电压信号经过放大和处理后，被分割为若干个扫描线，每个扫描线都是由一系列电压值组成的。

这些电压值代表了物体上对应位置的光强度。

接下来，黑白电视的显示原理主要依赖于阴极射线管（CRT）。

CRT 由电子枪、聚焦系统、偏转系统和荧光屏等组成。

电子枪发射出的电子束经过聚焦系统的调节，使其能够集中到一个小的区域，然后经过偏转系统的作用，控制电子束的位置在荧光屏上。

而荧光屏上含有感光物质，当电子束击中感光物质时，会产生光辐射。

荧光屏上不同位置的光辐射由电子束的位置决定，进而生成图像。

最后，黑白电视还需要考虑声音的传输。

声音的传输主要通过调频（FM）方式进行，即将声音信号转换为频率调制的载波信号。

具体来说，声音信号被转换为与声音信号频率一致但频率更高的载波信号。

载波信号被混合到图像信号中，一起传输到接收端。

接收端的电视机通过解调，将载波信号还原为原始的声音信号，然后通过放大、处理等环节，输出为人们能够听到的声音。

需要注意的是，由于黑白电视只显示黑白图像，色彩信息无法传输和显示，因此黑白电视的基本原理相对简单。

但黑白电视的设计与制造仍然需要非常精确的技术和工艺，以保证图像的质量和声音的效果。

总结起来，黑白电视的基本原理主要包括图像传输、显示和声音三个方面。

通过摄像头感知光信号，将光信号转化为电信号，并经过放大和处理后，形成图像的信号。

然后，利用阴极射线管将图像信号转化为荧光屏上的光辐射，从而显示出图像。

最后，通过调频方式传输声音信号，并在接收端进行解调、处理和放大，以输出声音。

尽管如此，黑白电视的设计和制造仍然需要精密的技术和工艺，以实现较好的图像和声音效果。

黑白电视工作原理
黑白电视是一种使用单色图像的电视机，其工作原理基于扫描线的显示技术。

它由屏幕和电子元件组成。

屏幕是由许多像素点组成的。

每个像素点可以发射或不发射光线，从而显示出黑色或白色。

在屏幕背后有一个阴极射线管（CRT），它产生并聚焦一束电子束。

这束电子束在逐行扫描的过程中依次击中屏幕上的像素点，控制像素点的发光状态。

电子元件中包括水平和垂直扫描电路、控制电路和电源。

水平扫描电路控制电子束的水平移动，将电子束在水平方向上逐行地扫描屏幕，从左到右。

垂直扫描电路控制电子束的垂直移动，将电子束在垂直方向上逐行地移动到下一行。

这种逐行扫描的方式使得整个图像可以逐行显示出来。

控制电路是黑白电视的主要控制部分，它接收来自电视信号源的图像信号，并将其转换为适合驱动屏幕的电子信号。

它还控制着电子束的强度和速度，确保图像可以正确地显示出来。

电源为整个电视提供所需的能量，包括为CRT提供高电压和
屏幕所需的驱动电压。

当黑白电视接收到来自电视信号源的信号时，控制电路将信号解码并转换为适合于驱动CRT的电子信号。

然后，电子束在
屏幕上逐行扫描，根据接收到的信号控制像素点的发光状态，最终形成图像。

总的来说，黑白电视的工作原理是通过逐行扫描的方式将接收到的图像信号转化为适合驱动CRT的电子信号，并控制像素点的发光状态，从而在屏幕上显示出黑白图像。

黑白电视工作原理黑白电视工作原理是基于电子显像技术的一种显示设备。

下面将详细介绍黑白电视的工作原理。

黑白电视的工作原理主要分为信号源、调制解调、显像和音频四个部分。

首先是信号源。

黑白电视的信号源可以是来自无线电广播、有线电视、录像机等各种视频信号源。

这些信号源会提供给电视机一种带有图像信息的电信号。

接下来是调制解调。

在黑白电视中，调制解调的主要功能是将接收到的信号进行解调，以提取出带有图像信息的基带（原始）信号。

调制解调的过程主要包括对调幅（AM）或调频（FM）信号的解调，还包括对音频信号的解调。

然后是显像。

显像是黑白电视工作的核心部分，用于将基带信号转换为可视的图像。

显像的过程主要包括水平和垂直扫描、亮度调制和色彩调制。

水平和垂直扫描是指黑白电视扫描信号的显示方式。

水平扫描是指在电视屏幕上从左到右进行的扫描，垂直扫描是指在水平扫描完成后，从上到下进行的扫描。

扫描的速度决定了电视画面的刷新率，常见的刷新率是50或60赫兹。

亮度调制是指将基带信号的强度调制到与亮度相关的电压范围内。

在黑白电视中，亮度信息是通过改变像素的亮度来实现的。

较高的亮度值对应较亮的像素，而较低的亮度值对应较暗的像素。

色彩调制是指将基带信号的颜色信息转换为电压信号。

在黑白电视中，一般使用各种调制技术，如PAL、NTSC或SECAM来实现这一过程。

这些调制技术会将色彩信息与亮度信息分离，然后通过色度信号（C）和色度调制（Modulation）来表示。

最后是音频。

音频部分将解调出的音频信号放大并输出到扬声器，以获得声音效果。

综上所述，黑白电视的工作原理是通过接收来自信号源的视频信号，经过调制解调和显像处理，最终将其转化为可见的黑白图像，并通过音频部分播放声音。

这种工作原理为人们提供了观看视频和听取声音的媒介，为黑白电视的发展和普及奠定了基础。

值得注意的是，随着科技的不断进步，黑白电视已被彩色电视所取代。

彩色电视采用了更先进的技术，可以同时显示彩色图像和高质量的声音。

黑白电视机原理
黑白电视机是一种早期的电视技术，它的原理相对简单，但在当时却是一项重大的科技突破。

黑白电视机的原理主要涉及到图像的生成、传输和显示，下面我们来详细了解一下。

首先，黑白电视机的图像生成是通过摄像头和扫描线来实现的。

摄像头会捕捉到被拍摄对象的图像，然后将图像分割成许多水平方向的扫描线。

每个扫描线上的图像信息都会被转换成电信号，这些电信号就是图像的数字化表示。

随后，这些电信号会被发送到电视机的显示屏上。

其次，图像的传输是通过电视信号来实现的。

在黑白电视机中，电视信号是通过调制和解调来传输的。

摄像头生成的电信号会被调制成高频信号，然后通过天线发送出去。

接收方的电视机会利用天线接收到这个高频信号，然后通过解调将其转换成可供显示的电信号。

这样，图像的传输就完成了。

最后，图像的显示是通过电子束在显示屏上扫描来实现的。

电子束会在显示屏上依次扫描每个像素点，根据接收到的电信号来调节像素点的亮度。

这样，整个图像就会在显示屏上逐渐呈现出来。

在黑白电视机中，由于只有黑白两种颜色，所以只需要调节像素点的亮度就可以完成图像的显示。

总的来说，黑白电视机的原理主要涉及到图像的生成、传输和显示三个方面。

通过摄像头和扫描线生成图像，通过调制和解调传输图像，通过电子束在显示屏上扫描来显示图像。

这种技术虽然已经被彩色电视机所取代，但在当时却是一项重大的科技突破，为后来的电视技术发展奠定了基础。

黑白电视机工作原理
黑白电视机是一种使用黑色和白色来显示图像的传统电视机。

它的工作原理是通过对图像的亮度进行调整来创建画面。

黑白电视机的主要组成部分包括阴极射线管（CRT）、图像处理电路、水平和垂直扫描系统以及音频放大器。

下面将分别介绍它们的工作原理。

阴极射线管是黑白电视机最关键的部件之一。

它由玻璃制成，内部包含阴极、阳极和聚焦环。

当电视机开始工作时，电子枪会发射出一束高速电子，在电子枪、阳极和聚焦环之间创建出一个电子束。

该电子束通过碰撞荧光物质，使其发光，并形成图像。

图像处理电路负责接收信号源，然后将信号转换成电视机可以处理的形式。

首先，它会将接收到的信号解码，并将其分为亮度和色度两部分。

然后，亮度信号会进入控制电路，根据不同的亮度级别，调整阴极射线管电子束的强度。

这样，我们就可以看到黑色和白色的不同亮度。

水平和垂直扫描系统是黑白电视机中负责扫描图像的部分。

它们通过水平和垂直扫描线的方式，将图像显示在屏幕上。

具体地说，水平扫描系统会从左向右扫描每一行，而垂直扫描系统则会从上向下扫描每一行。

通过不断重复这个过程，整个图像就会被扫描完整，并最终显示在屏幕上。

最后，音频放大器会接收到音频信号，并将其放大，然后传递
给喇叭，使我们能够听到电视机播放的声音。

综上所述，黑白电视机通过调整电子束的亮度和对图像进行扫描，实现黑色和白色图像的显示。

它是电视技术发展的起点，虽然已经被彩色电视机所取代，但仍有一定的历史意义。

黑白电视机原理黑白电视机是20世纪上半叶最为流行的电视机类型之一，虽然现在已经被彩色电视机所取代，但是了解黑白电视机的原理仍然具有重要的意义。

黑白电视机的原理主要涉及图像的采集、传输和显示，下面我们将详细介绍这一过程。

首先，黑白电视机的原理与彩色电视机有所不同，它只能显示黑白图像。

在图像采集方面，黑白电视机通过摄像管或CCD传感器来采集光线，将光线转换成电信号。

摄像管是一种利用光电效应将光信号转换成电信号的设备，它包括光电阴极、聚焦系统、扫描系统等部分，通过这些部分的协作，摄像管能够将光信号转换成电信号。

而CCD传感器则是一种利用半导体材料的光电转换特性来实现光信号转换的设备，它能够将光信号转换成电荷信号，再通过AD转换器转换成数字信号。

无论是摄像管还是CCD传感器，它们都是黑白电视机图像采集的核心部件。

其次，黑白电视机的原理还涉及到图像的传输。

在图像采集后，电信号需要通过电视信号的传输线路传输到电视机。

这一过程主要包括信号调制和信号传输两个部分。

信号调制是将采集到的视频信号与音频信号进行调制，将它们转换成适合传输的信号格式。

信号传输则是通过天线或有线电视等方式将调制后的信号传输到电视机，让电视机能够接收到信号并进行解调，最终显示出图像。

最后，黑白电视机的原理还包括图像的显示。

在接收到信号后，电视机需要将信号转换成图像并显示出来。

这一过程主要包括信号解调、视频放大和图像显示三个部分。

信号解调是将传输过来的信号进行解调，将其转换成视频信号和音频信号。

视频放大是将视频信号进行放大，增强图像的亮度和对比度。

最后，图像显示是将放大后的视频信号通过显像管或液晶屏等设备显示出来，让观众能够看到清晰的图像。

总的来说，黑白电视机的原理主要包括图像的采集、传输和显示三个部分。

通过这些部分的协作，黑白电视机能够实现图像的采集、传输和显示，让观众能够欣赏到清晰的黑白图像。

虽然现在已经被彩色电视机所取代，但是了解黑白电视机的原理仍然具有重要的意义，它不仅有助于我们了解电视技术的发展历程，还有助于我们对电视技术的深入理解。

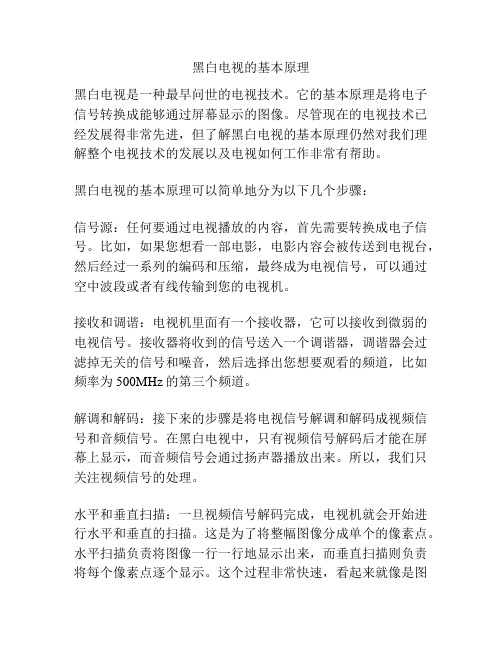

黑白电视的基本原理黑白电视是一种最早问世的电视技术。

它的基本原理是将电子信号转换成能够通过屏幕显示的图像。

尽管现在的电视技术已经发展得非常先进，但了解黑白电视的基本原理仍然对我们理解整个电视技术的发展以及电视如何工作非常有帮助。

黑白电视的基本原理可以简单地分为以下几个步骤：信号源：任何要通过电视播放的内容，首先需要转换成电子信号。

比如，如果您想看一部电影，电影内容会被传送到电视台，然后经过一系列的编码和压缩，最终成为电视信号，可以通过空中波段或者有线传输到您的电视机。

接收和调谐：电视机里面有一个接收器，它可以接收到微弱的电视信号。

接收器将收到的信号送入一个调谐器，调谐器会过滤掉无关的信号和噪音，然后选择出您想要观看的频道，比如频率为500MHz的第三个频道。

解调和解码：接下来的步骤是将电视信号解调和解码成视频信号和音频信号。

在黑白电视中，只有视频信号解码后才能在屏幕上显示，而音频信号会通过扬声器播放出来。

所以，我们只关注视频信号的处理。

水平和垂直扫描：一旦视频信号解码完成，电视机就会开始进行水平和垂直的扫描。

这是为了将整幅图像分成单个的像素点。

水平扫描负责将图像一行一行地显示出来，而垂直扫描则负责将每个像素点逐个显示。

这个过程非常快速，看起来就像是图像立刻呈现在屏幕上一样。

显像管：在黑白电视中，图像会显示在一个叫做“显像管”的装置上。

显像管内部包含了一个阴极射线发射器和一个荧光屏。

当阴极射线被电子枪发射出来时，它会经过磁场的偏转，并且打在荧光屏上。

荧光屏上不同位置上的荧光物质会发光，从而形成图像。

控制电子束：为了控制阴极射线的位置，电视机会发送不同的信号来调整电子枪的位置和射击时间。

这些信号包括水平和垂直的同步信号，以及控制电子枪的亮度和对比度的信号。

这样就能够精确地控制阴极射线的位置，从而呈现出清晰的图像。

总结来说，黑白电视的基本原理是将电子信号转换成图像。

这些信号经过接收、调谐、解调和解码后，会通过水平和垂直扫描被显示在显像管的荧光屏上。

黑白电视原理黑白电视是一种早期的电视技术，它使用黑色和白色的图像来显示电视节目。

在黑白电视时代，观众可以通过电视机观看各种节目，包括新闻、电影和电视剧。

虽然现在大部分地区已经使用了彩色电视，但是了解黑白电视的原理仍然是很有意义的。

首先，黑白电视的原理是基于光和电信号的转换。

当电视信号被发送到电视机时，它会通过电子枪产生一束电子束。

这个电子束会扫描电视屏幕的表面，然后根据信号的强弱，在屏幕上产生不同亮度的光点。

这些光点就组成了图像，从而形成了我们看到的画面。

其次，黑白电视的原理涉及到电视信号的解调和放大。

电视信号是通过无线电波传输到电视机的天线上的，然后通过调谐器进行解调。

解调器会将信号转换成视频信号和音频信号，然后送入电视机的电子管进行放大处理。

最终，这些信号会被转换成我们能够看到和听到的画面和声音。

此外，黑白电视的原理还包括了电子束的扫描和屏幕的成像。

电子束会以一定的速度在屏幕上进行水平和垂直方向的扫描，从而将图像逐行地显示在屏幕上。

这种扫描方式被称为逐行扫描，它是黑白电视显示图像的基础。

最后，黑白电视的原理还涉及到屏幕的成像和显示。

在电视屏幕上，有一个由荧光物质涂层制成的内部表面。

当电子束扫描到这个表面时，荧光物质会发光，从而产生亮度不同的光点。

这些光点会组成图像，最终形成我们看到的电视画面。

总的来说，黑白电视的原理是基于电子束的扫描和屏幕的成像，通过电视信号的转换和放大，最终形成了我们能够看到的黑白图像。

虽然现在彩色电视已经取代了黑白电视，但是了解黑白电视的原理，可以帮助我们更好地理解电视技术的发展和演变。

黑白电视机原理一、黑白电视广播及接收原理1、图像的传送1.1 静止图像的传送象素：通俗点就是点，有一种单一颜色的点！（一般电视象素可达50多万个）同时传送：将组成图像的所有象素的信息同时进行传送。

顺序传送：将象素信息依次顺序传送。

（人眼有0.06s的瞬间保留时间）摄像机：图像分解，光→电（根据亮暗不同形成不同电平）光电靶图1-1 摄像机与显像管原理示意图显像管：图像合成，电→光（根据不同的电平形成不同的亮暗）1.2 活动图像的传送（幅=帧）电影：24幅/秒，实际上是48幅/秒（每幅图像放两次）电视：25幅/秒，实际上是50幅/秒（每幅图像分两场）2、电子扫描行扫描：电子束在屏幕上沿水平方向的扫描。

场扫描（帧扫描）：电子束在屏幕上沿垂直方向的扫描。

光栅：一组水平亮线组成。

ABAB逐行扫描帧逆程扫描图1-2 逐行扫描和帧逆程扫描正程：传送图像内容。

逆程：不传送图像内容（需消隐掉）。

电视机扫描方式有两种：逐行扫描：电视信号所占频带太宽，可容纳的电视台数目减少。

隔行扫描：分成奇数场和偶数场，两个场镶嵌在一起。

优点是降低频带。

现代电视：隔行输入（发射台）→逐行输出（电视机，利用存储功能）我国电视标准规定：每帧图像的扫描行数625行；每场图像的扫描行数312.5行；每场正程行数287.5行；每场逆程行数25行行扫描周期sμ64；行扫描频率15625Hz场扫描周期20ms；场扫描频率50Hz行扫描正程时间sμ2.52；行扫描逆程时间sμ8.11场扫描正程时间18.4ms；场扫描逆程时间1.6ms。

偏转和锯齿波电流场偏转线圈图1-3 锯齿波行、场扫描电流对于偏转电流来说，除要求它正程线性良好外，还要求它有一定的幅度，以使电子束能扫满整个屏幕。

3、全电视信号（视频信号）全电视信号包含：图像信号、复合消隐信号、复合同步信号。

100%同步电平75%黑色电平10-12.5白色电平图1-4 全电视信号(1）图像信号：传送图像内容，电平幅度12.5%~75%（2）复合消隐信号：消除扫描回归线（包括行消隐和场消隐），电平幅度75%（3）复合同步信号：保证接收端行、场扫描频率相位和发射端一致。

黑白电视机的显示原理是啥
黑白电视机的显示原理是利用扫描线显示。

具体原理如下：
1. 图像传输：在黑白电视信号中，图像被分解为一系列的扫描线。

电视信号发送器将这些扫描线以频率（通常是50或60赫兹）传输到电视接收器。

2. 水平扫描：电视接收器接收到信号后，首先进行水平扫描。

水平扫描通过从左到右依次激活每个像素点来创建图像的水平线。

3. 垂直扫描：完成水平扫描后，电视接收器开始进行垂直扫描。

垂直扫描通过从上到下依次激活每个水平线来创建完整的图像。

4. 阿基米德螺线：实际的扫描过程采用了阿基米德螺线的形状，而不是简单的直线。

这是因为电子束需要在水平和垂直方向上同时移动，以覆盖整个显示区域。

阿基米德螺线的形状可以确保扫描过程的平滑和高效。

5. 电子束：黑白电视机的显像管中有一个电子枪，它通过发射高速电子束来激活荧光屏幕上的像素点。

当电子束通过荧光屏幕时，屏幕的磷光发出光。

对于黑白电视机，只有一个荧光层。

6. 灰度控制：为了显示不同的灰度级别，电子束的强度可以根据信号的亮度级别进行调整。

强电子束激活的像素点将呈现出更亮的灰度，弱电子束激活的像素
点则呈现较暗的灰度。

通过不断扫描和激活屏幕上的像素点，黑白电视机可以创建出完整的图像。

这种基于扫描线的显示原理是黑白电视的基础，与彩色电视的显示原理有所不同。
