大跨度框架梁高支模施工实例模板工程是建筑施工过程中较易出现安全事故的薄弱环节，当混凝土荷载较大，跨度大，支模高时，易发生支模变形和失稳倒塌事故，现以综合楼大跨度支模工程为例介绍其施工方法及技术措施。
1、工程概况：江门**移动通信综合楼高10层，框架结构，标高46.2M。
在8层和9层（层高5M）布置有会议室、活动室等，因此设有大跨度的横梁和纵梁，一般跨度14.4M，最大跨度22M，最大净跨21.4M，梁截面尺寸为300×1200。
另外在底层营业大厅门前设有大雨蓬，大梁标高7M（未回填前实际高度为8M），跨度13.8M，梁截面尺寸300×1200，板厚皆为120MM。
由于梁跨度大，配筋多且又属高支模，因此在施工中必须制订有针对性的施工技术方案落实执行，才能确保生产安全，工程质量可靠。
2、设计计算、验算为保证模板及其支架具有足够承载能力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力、以及在施工过程中产生的荷载，保证工程结构和构件各部分形体尺寸和相互位置的正确，作如下设计计算、验算。
（1）梁和板模板采用18MM厚建筑胶合板，60×80MM木枋。
梁底模沿梁纵向设置60×80MM木枋，横向间距为350MM，侧模板立档间矩350MM。
梁侧模再加Φ14对拉螺杆，高向间距400MM，长向间距500MM。
模板支撑系统采用MF1219标准门式架支设，在梁下间距0.75M ，板下间距0.9M 。
门式架顶端立杆加Φ35可调插芯上托，上托架60×80MM 松木枋大楞以支架小楞。
门式架间纵、横向水平拉结和斜撑用Φ48钢管，拉结钢管与门式架用连结扣件扣紧。
纵、横水平拉结的布置间距为距楼（地）面200MM 处设第一道（扫地杆），往上在每一榀门式架的横杆上加一道。
整个支撑系统按满堂脚手架搭设，门式架立杆下垫胶合板，梁底模按3‰起拱。
侧向稳定再加钢管剪刀撑。
搭设方案见图1、图2所示。

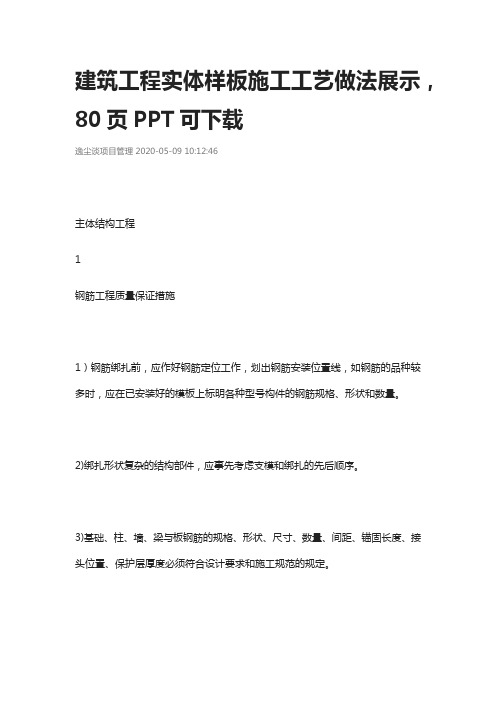

建筑工程实体样板施工工艺做法展示，80页PPT可下载逸尘谈项目管理2020-05-09 10:12:46主体结构工程1钢筋工程质量保证措施1）钢筋绑扎前，应作好钢筋定位工作，划出钢筋安装位置线，如钢筋的品种较多时，应在已安装好的模板上标明各种型号构件的钢筋规格、形状和数量。
2)绑扎形状复杂的结构部件，应事先考虑支模和绑扎的先后顺序。
3)基础、柱、墙、梁与板钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置、保护层厚度必须符合设计要求和施工规范的规定。
4)钢筋绑扎与安装完成后，由现场施工员、质量员、钢筋翻样进行复核与质量验收，验收的内容应包括：①直径、根数、间距是否正确，绑扎是否牢固。
②钢筋的接头位置和搭接长度、锚固长度是否符合规范规定。
③钢筋的保护层垫块或撑脚是否设置好，厚度是否符合要求。
④项目检验后，应填写隐蔽工程验收单，由资料员将隐蔽验收单提交监理，请监理单位进行验收，合格后方可进行下道工序施工钢筋绑扎质量2模板工程质量保证措施1）模板的材料选用，材质应符合有关规定。
2）施工前木工翻样应仔细查阅设计施工图，有关的设计变更、技术核定、图纸交底记录等，绘制好模板排列图。
对操作班组认真进行交底。
3）安装模板前应检查预埋件、预留洞的位置尺寸、规格数量及固定情况，注意与安装单位协调，封模板前保证墙内管线敷设完毕后。
封模前应将模板内的垃圾杂物清除、冲洗浮灰。
4）模板安装必须作到定位正确，支撑牢固，模板平整、垂直。
模板缝隙应嵌塞好，梁柱等节点间模板连接清晰、固定牢固。
由专人负责检查复核。
5）浇捣混凝土过程中，应派专人“看模”，如发现变形、松动、漏浆等异常现象应及时整修加固。
模板安装允许偏差：剪力墙加固方式3混凝土工程质量保证措施1）混凝土浇筑前，模板内部清洗干净，严禁踩蹋钢筋，踩踏变形的钢筋及时地在浇筑前复位。
下落的混凝土不得发生离析现象，并由专人负责做好混凝土的养护工作。
2）严格实行混凝土浇灌令制度，经过技术、质量和安全负责人检查各项准备工作，如：施工技术方案准备、技术与安全交底、机具和劳动力准备、柱墙基底处理、钢筋模板工程交接、水电、照明以及气象信息和相技术措施准备等等，经检查合格后方可签发混凝土浇捣令进行混凝土的浇捣。
建筑工程施工样板展示一、项目概况1.1 项目名称：XXX建筑工程施工样板展示1.2 项目位置：XX省XX市XX区XX路XX号1.3 建设单位：XX集团有限公司1.4 设计单位：XX建筑设计院1.5 施工单位：XX建筑施工有限公司二、项目背景2.1 本项目是由建设单位委托设计单位进行设计，然后由施工单位负责施工的建筑工程项目。
2.2 项目位于市中心商务区，是一座地标性的建筑，将成为城市的新地标。
2.3 项目总建筑面积为XXXX平方米，包括办公楼、商业楼以及停车楼三个部分。
三、项目特点3.1 设计理念：本项目设计以现代简约风格为主，结合当地文化特色，体现现代与传统的结合。
3.2 建筑外观：建筑外观采用高端玻璃幕墙，线条简洁流畅，色彩明快，展现出现代感与科技感。
3.3 建筑结构：建筑结构采用钢筋混凝土结构，具有良好的抗震性和承载能力。
3.4 设备设施：项目将配置先进的设备设施，在保证正常使用的前提下节约能源，提高使用效率。
四、施工方案4.1 勘察设计：施工前将对场地进行详细的勘察设计，确保施工安全和高效。
4.2 施工准备：施工前将对材料、设备等进行准备工作，确保施工顺利进行。
4.3 施工进度：施工将按照施工计划进行，确保工程能够按期完成。
4.4 施工质量：施工过程中将严格按照设计要求和相关标准进行施工，确保工程质量。
五、工程实施5.1 地基处理：地基工程将采取加固处理，确保建筑物的稳固性。
5.2 结构施工：钢筋混凝土结构将按照设计要求进行施工，确保建筑物的安全性。
5.3 外墙装饰：外墙装饰工程将采用高端玻璃幕墙进行装饰，确保建筑物外观的美观性。
5.4 室内装修：室内装修工程将按照设计意图进行装修，确保建筑物的舒适性和实用性。
5.5 设备安装：先进的设备将按照设计要求进行安装，确保建筑物的正常使用。
六、安全管理6.1 安全措施：在施工过程中将严格遵守相关安全管理规定，确保施工人员的安全。
6.2 安全教育：施工人员将进行安全教育和培训，提高他们的安全意识和操作技能。
样板施工工艺1、地下室样板施工工艺（1）筏板样板施工工艺筏板样板尺寸为5200*5200*950mm，基础样板分为三部分，一部分浇筑C35混凝土，一部分绑扎筏板钢筋，一部分不绑扎钢筋、不浇筑混凝土。
施工方法及平面尺寸见下图。
（2）筏板配筋图（3）地下室外墙做法地下室外墙在基础底板内插筋，墙体厚度为300mm，剪力墙墙身分布筋双层双向布置，水平分布筋C12@150,垂直分布筋C16@150,墙体拉筋为A6@600X600，钢筋保护层厚度为50mm，采用预制细石混凝土垫块，1000X1000mm梅花形布置。
（4）后浇带配筋图2-2（5）基础防水样板筏板底防水做法为20mm厚1:2.5水泥砂浆找平，涂刷底基层处理剂，铺4+3mmSBS改性沥青防水卷材，铺0.4mm厚聚乙烯薄膜隔离层，50mm细石混凝土保护层。
（6）地下室外墙止水螺栓孔封堵样板做法与要求：止水螺栓止水钢片必须双面满焊；外漏部分螺栓杆及钢筋必须去除，去除深度≥15mm保证墙面防水基层平整洁净；结构墙体蜂窝麻面及小孔洞采用聚合物砂浆修补平整；聚合物水泥砂浆应掺膨胀剂。
2、板筋样板展示（1）板厚度为120mm，A RH10@200双层双向通长设置，钢筋保护层厚度20mm，采用预制细石混凝土垫块，垫块间距1000X1000mm，梅花形布置。
楼板绑扎钢筋不浇筑混凝土。
（2）降板厚度为100mm，A RH8@200双层双向通长设置，钢筋保护层厚度20mm，采用预制细石混凝土垫块，垫块间距1000X1000mm，梅花形布置。
（3）降板做法（4）顶板平面图3、模板支撑体系样板展示（1）满堂架搭设（2）剪力墙模板支撑样板次龙骨采用50*50*2.5方钢，间距230；主龙骨采用75*75*2.5多孔方钢，距底依次为150、650、1150。
（3）顶板模板支撑样板次龙骨采用50*50*2.5方刚，间距200，主龙骨采用50*50*2.5方刚，两根合并设置。
（4）外墙止水螺栓孔封堵样板下两排做止水螺杆，最上面一排采用普通螺杆（具体详见（5）排水管道预留中附图）。
建筑工程实体样板方案1. 引言建筑工程实体样板方案是指在建筑施工前，通过模拟和制作建筑物的实体样板，对建筑设计方案进行验证、调整和完善的过程。
实体样板方案是建筑施工的重要组成部分，对保证建筑质量、提高施工效率、降低施工风险具有重要作用。
本文档将介绍建筑工程实体样板方案的目的、方法和步骤，并提供几个实际案例进行讲解。
2. 目的建筑工程实体样板方案的主要目的如下：•验证设计方案的可行性：通过制作实体样板，可以直观地了解建筑物的结构、形态和空间布局，进而验证设计方案的可行性，确保其满足功能、安全和美观的要求。
•调整和完善设计方案：通过实体样板的制作和展示，可以让设计师和相关人员发现设计方案中的问题和不足，并进行相应的调整和完善，从而提高建筑的质量和效果。
•提高施工效率：在施工前制作实体样板，可以让施工人员提前熟悉建筑物的结构和各个部位的连接方式，从而提高施工效率，减少施工过程中的错误和调整。
•降低施工风险：通过实体样板的制作和检验，可以发现并解决潜在的施工风险和安全隐患，确保施工过程的安全和顺利进行。
3. 方法和步骤建筑工程实体样板方案的制作可以按照以下步骤进行：3.1. 确定样板需求和目标在开始制作实体样板之前，需要明确样板的需求和目标。
这包括：•样板的规模和比例：根据实际情况确定样板的规模和比例，以便能够准确地展示建筑物的结构和空间布局。
•样板的材料和制作方式：根据实际需求和预算，确定制作样板所需的材料和制作方式，如木材、塑料、3D打印等。
•样板的展示内容：确定样板需要展示的主要内容，包括建筑物的外部形态、内部空间布局、结构细节等。
3.2. 进行样板设计和制作在确定样板需求和目标后，可以进行样板的设计和制作。
这包括以下步骤：1.根据设计方案制作样板的模型：根据设计方案和样板需求，使用合适的材料和工具制作建筑物的实体模型，包括建筑的主体结构、外墙、屋顶、室内隔断等。
2.添置环境和细节：根据实际需求，可以在模型中加入适当的环境和细节，如树木、道路、人物等，以增加模型的真实感。
