MFC学习小例子屏幕抓图程序代码

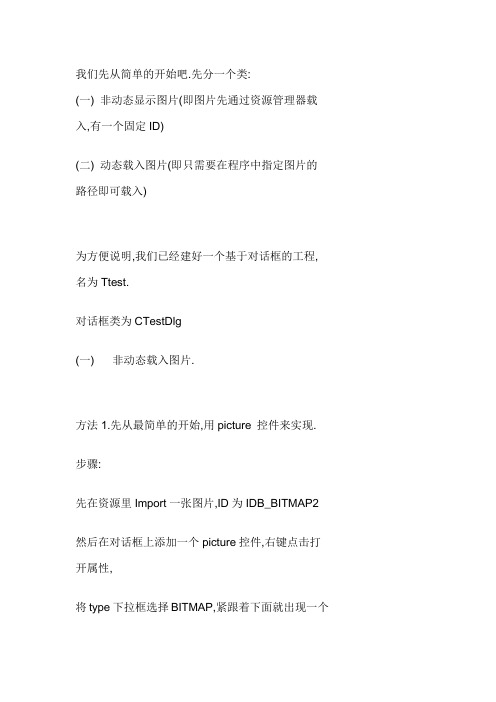

我们先从简单的开始吧.先分一个类:(一) 非动态显示图片(即图片先通过资源管理器载入,有一个固定ID)(二) 动态载入图片(即只需要在程序中指定图片的路径即可载入)为方便说明,我们已经建好一个基于对话框的工程,名为Ttest.对话框类为CTestDlg(一) 非动态载入图片.方法1.先从最简单的开始,用picture 控件来实现. 步骤:先在资源里Import一张图片,ID为IDB_BITMAP2 然后在对话框上添加一个picture控件,右键点击打开属性,将type下拉框选择BITMAP,紧跟着下面就出现一个Image下拉框,拉开就会看到所有已经载入好的图片,选择你要的图片.运行程序即可看到.方法2.通过背景图同样如上,先载入一张图片,ID为IDB_BITMAP2 TestDlg.h中CBrush m_brBk;//在public中定义TestDlg.cpp中在初始化函数OnInitDialog()中加入:BOOL CTestDlg::OnInitDialog(){CDialog::OnInitDialog();CBitmap bmp;bmp.LoadBitmap(IDB_BITMAP2);m_brBk.CreatePatternBrush(&bmp);bmp.DeleteObject();...return TRUE; // return TRUE unless you set the focus to a control}在打开类向导,找到WM_CTLCOLOR消息,重载得对应函数OnCtlColor(),添加如下:HBRUSH CTestDlg::OnCtlColor(CDC* pDC, CWnd* pWnd, UINT nCtlColor){HBRUSH hbr =CDialog::OnCtlColor(pDC, pWnd, nCtlColor);if (pWnd == this){return m_brBk;}return hbr;}(二) 动态载入图片.方法3 图像控件(本例用KoDak 图像编辑控件)1. 首先应该保证系统中有这个控件。

mfc简单绘图程序报告简单绘图程序1 需求说明1.1 问题描述设计一个简单的绘图应用程序，可以绘制图形或自由绘制线段，可以更改颜色、画笔粗细、保存文件。

1.2功能说明1.图形绘制功能：直线、椭圆、矩形。

在菜单栏中选择需要的图形(也可以通过工具栏中选择)用鼠标便能在视图中绘出相应的图形。

2.可以绘制自由线段3.对图形的操作：能通过菜单栏弹出对话框选择线宽、自定义颜色，也可以擦除绘制的线段。

4.可以保存绘图文件，保存后打开可以继续绘制。

2.1.3 数据说明在程序运行以后，当用户单击某个菜单项时，应该把用户的选择保存起来，以便随后的绘图操作使用。

在CDzyView类中添加一个私有变量xz;用来保存用户的选择（直线、矩形、椭圆、自由绘图）在绘制时都可有两点来确定其图形。

当鼠标左击时得到一个点，当鼠标停止移动时得到另外一个点。

为视图类CDzyView分别捕获鼠标左键按下和弹起这两个消息。

当鼠标左键按下时，需要将鼠标当前按下点保存至sx、sy，在鼠标移动停止后，将当前坐标保存至ex，ey.其他主要数据说明：int fd 判断是否为自由绘图模式int w 线宽int R RGB中的Rint G RGB中的Gint B RGB中的BCGraph类中int m_nType：保存后重绘时用户的选择int qdx; 重绘起点xint qdy; 重绘起点yint zdx; 重绘终点xint zdy; 重绘终点yCLine类中int cx; 重绘线宽int sx; 重绘起点xint sy; 重绘起点yint zx; 重绘终点xint zy; 重绘终点yint w; 重绘线宽自定义颜色对话框关联变量：IDC_EDIT_RED int m_RedIDC_EDIT_GREEN int m_GreenIDC_EDIT_BLUE int m_BlueIDC_SCROLL_RED CScrollBar m_SredIDC_SLIDER_GREEN CSliderCtrl m_SgreenIDC_SPIN_BLUE CSpinButtonCtrl m_Sblue2 分析、设计与实现2.1 主要功能设计与实现2.1.1 有关文档视图功能的设计与实现单文档结构可序列化的类CGraph从CObject派生可序列化的类CLine从CObject派生对话框类zdyyanse从CDialog派生2.1.2 有关消息处理的设计与实现方案：需要响应的消息应有：鼠标移动、鼠标左键按下、鼠标左键抬起、菜单栏中的画矩形、画直线、画椭圆、自由绘图、更多选项中的自定义颜色、工具栏中的红色、蓝色、绿色、线宽1、线宽2、线宽3、橡皮擦。

MFC画图程序步骤MFC（Microsoft Foundation Class）是一种用于开辟Windows应用程序的C++类库。

在MFC中，我们可以使用GDI（Graphics Device Interface）来创建和操作图形。

下面是使用MFC创建一个简单的画图程序的步骤。

步骤1：创建一个新的MFC项目首先，打开Visual Studio并选择创建一个新的项目。

在项目类型中，选择Visual C++ -> MFC，然后选择MFC应用程序类型。

输入项目名称并选择保存的位置。

在应用程序类型中，选择“单文档”或者“多文档”视图，具体根据你的需求而定。

点击“确定”按钮创建项目。

步骤2：设计用户界面在MFC应用程序中，用户界面是通过对话框资源来设计的。

在资源视图中，双击IDD_DIALOG（或者其他对话框资源）以打开对话框编辑器。

在对话框编辑器中，你可以添加按钮、文本框、菜单等控件来设计你的用户界面。

在画图程序中，你可以添加一个画布控件来显示绘制的图形。

步骤3：添加绘图功能在MFC中，你可以使用GDI来进行绘图操作。

打开你的对话框类的头文件（例如，CMyDialog.h），添加以下头文件引用：#include <afxwin.h>#include <afxext.h>#include <afxdisp.h>在对话框类的源文件（例如，CMyDialog.cpp）中，添加以下代码来处理绘图操作：```void CMyDialog::OnPaint(){CPaintDC dc(this); // 用于绘制的设备上下文// 在这里进行绘图操作dc.Rectangle(100, 100, 200, 200); // 绘制一个矩形dc.Ellipse(300, 100, 400, 200); // 绘制一个椭圆}```步骤4：处理绘图事件在对话框类的消息映射中添加对绘图事件的处理。

MFC获取picture控件的鼠标点击坐标位置的方法MFC 获取picture控件的鼠标点击坐标位置的方法在一个自定义的Dialog中加入了picture控件，想要获取鼠标在该控件上的点击位置，遇到一些困难，最终解决了。

方法如下：其实挺简单的，首先用自定义的Dialog类重载CDialog的PreTranslateMessage函数，并在其中用到了Dialog的OnLButtonDown函数（其实不用也行，我只是想把操作封在这个函数里）这样就可以通过此函数传递点击位置。

BOOL PrintDialog::PreTranslateMessage(MSG* pMsg){// TODO: Add your specialized code here and/or call the base classif(pMsg->message == WM_LBUTTONDOWN &&GetDlgItem(IDC_PACKPIC)->GetSafeHwnd() == pMsg->hwnd)OnLButtonDown(MK_LBUTTON, pMsg->pt); //在此传递点击部位在对话框中的坐标return CDialog::PreTranslateMessage(pMsg);}接下来在Dialog中的OnLButtonDown函数中判段是否点在picture控件内(lRect是控件的区域)if((point.x>=lRect.left && point.x<=lRect.right) && (point.y>=lRect.top &&point.y<=lRect.bottom)){// 通过对point的处理，获得实际在picture控件中的点击位置（坐标），完成。

point.x-=lRect.left;point.y-=lRect.top;}。

mfc项目开发实例85个全文共四篇示例，供读者参考第一篇示例：MFC（Microsoft Foundation Classes）是一种面向Windows操作系统开发的图形用户界面应用程序框架，它是微软公司推出的一种软件开发工具，为开发人员提供了一系列类和函数，用于快速、简便地创建Windows应用程序。

在本文中，我们将介绍一些MFC项目开发的实例，希望对MFC开发者有所启发和帮助。

一、MFC项目开发实例之文件操作1. 创建一个MFC项目，实现文件的读取和写入功能。

可以通过CFile类来实现文件的打开、读取、写入和关闭操作。

2. 创建一个MFC项目，实现文件夹的遍历和文件的拷贝功能。

可以使用CFileFind类来查找文件和文件夹，使用CopyFile函数来实现文件的拷贝。

6. 创建一个MFC项目，实现数据库连接和查询功能。

可以使用CDatabase类和CRecordset类来连接数据库和执行SQL查询。

11. 创建一个MFC项目，实现多文档视图窗口的创建和切换功能。

可以通过CMDIChildWnd类和CDocument类来创建多文档视图窗口。

12. 创建一个MFC项目，实现对话框的创建和控件的添加功能。

可以通过CDialog类和CWnd类来创建对话框，使用CButton类、CEdit类和CListCtrl类等控件来添加在对话框中。

13. 创建一个MFC项目，实现菜单和工具栏的添加和事件处理功能。

可以通过CMenu类和CToolBar类来添加菜单和工具栏，使用消息映射来处理菜单和工具栏事件。

14. 创建一个MFC项目，实现状态栏和进度条的显示和更新功能。

可以通过CStatusBar类和CProgressCtrl类来创建状态栏和进度条，使用SetPaneText和SetPos函数来更新状态栏和进度条。

15. 创建一个MFC项目，实现动画和图像显示功能。

可以使用CImageList类和CAnimateCtrl类来实现动画和图像的显示。

学了MFC一段时间后，试着要用对话框打开一幅bmp图像并保存，结果发现网上这些资料太少了，而且有的也讲不清，讲不全，所以自己磕磕碰碰捣鼓了好久，期间也谢谢各位大神的指导，现在我终于完成，特意写出来与大家分享，各位菜鸟共勉。

一、首先要先了解bmp位图结构/d06c23543c1ec5da50e2706d.html可以去看看，内容不多但是够看，也容易懂二、了解位图的显示函数SetStretchBltMode（）StretchDIBits（）具体函数介绍自己百度一下，我就不多说了三、开始做啦1、新建一个MFC对话框文档默认其他设置，点击完成后会出现这个界面在按钮上单击鼠标右键，在弹出的列表中选择属性把标题改为读取图片再添加一个按钮，把ID改为IDC_SA VE,标题改为保存图片在控件中选择图像，然后在对话框画一个大小适宜的矩形框，在选中对话框点击右键，选择属性，把ID改为IDC_PICTURE回到对话框界面，双击读取图片按钮，这时会弹出一个对话框，点确定然后就会跳到关联函数这边了先把CDialog::OnOK();注释起来，这个是点击按钮后对话框就会关闭的函数然后在// CDialog::OnOK();下面添加以下代码代码都有注释，不懂的地方可以自己再百度//CFileDialog为VC中打开文件对话框类BITMAPFILEHEADER bmpHeader;//文件头BITMAPINFOHEADER bmpInfo;//信息头CFileDialog dlg(TRUE, "*.BMP", NULL, NULL,"位图文件(*.BMP)|*.bmp;*.BMP|",this);CFile bmpFile;//记录打开文件CString strFileName;//记录选择文件路径if (!dlg.DoModal() == IDOK) return;strFileName = dlg.GetPathName();//以只读的方式打开文件if(!bmpFile.Open(strFileName, CFile::modeRead|CFile::typeBinary)) return;if(bmpFile.Read(&bmpHeader,sizeof(BITMAPFILEHEADER)) != sizeof(BITMAPFILEHEADER)){AfxMessageBox("read bmp header failed!");return;}if (bmpHeader.bfType != 0x4d42){AfxMessageBox("invalid file type!");return;}if(bmpFile.Read(&bmpInfo,sizeof(BITMAPINFOHEADER)) != sizeof(BITMAPINFOHEADER)){AfxMessageBox("read bmp infor header failed!");return;}if (bmpInfo.biBitCount != 24){AfxMessageBox("File is not 24 bit.Application doesn't support this kind of file!");return;}pBmpInfo = (BITMAPINFO *)new char[sizeof(BITMAPINFOHEADER)];if (!pBmpInfo){AfxMessageBox("memory error!");return;}//为图像数据申请空间memcpy(pBmpInfo,&bmpInfo,sizeof(BITMAPINFOHEADER));DWORD dataBytes = bmpHeader.bfSize - bmpHeader.bfOffBits;pBmpData = (BYTE*)new char[dataBytes];if (!pBmpData){AfxMessageBox("memory error!");delete pBmpData;return;}if (bmpFile.Read(pBmpData,dataBytes) != dataBytes){AfxMessageBox("Read bmp data failed!");delete pBmpInfo;delete pBmpData;return;}bmpFile.Close();CWnd *pWnd=GetDlgItem(IDC_PICTURE);//获得pictrue控件窗口的句柄CRect rect;pWnd->GetClientRect(&rect);//获得pictrue控件所在的矩形区域CDC *pDC=pWnd->GetDC();//获得pictrue控件的DC//显示图片pDC->SetStretchBltMode(COLORONCOLOR);StretchDIBits(pDC->GetSafeHdc(),0,0,rect.Width(),rect.Height(),0,0,bmpInfo.biWidth,bmpI nfo.biHeight,pBmpData,pBmpInfo,DIB_RGB_COLORS,SRCCOPY);iBmpWidth=bmpInfo.biWidth;iBmpHeight=bmpInfo.biHeight;然后在这个.cpp文件头处添加BITMAPINFO* pBmpInfo; //记录图像细节BYTE* pBmpData; //图像数据int iBmpWidth; // 输入的宽度，以像素为单位int iBmpHeight; // 输入的高度，以像素为单位这些是全局变量，主要是为了后面图像保存可以用的再回到对话框界面，双击保存图片按钮，这时会弹出一个对话框，点确定然后就会跳到关联函数这边了在// TODO: Add your control notification handler code here下添加下面这些代码BITMAPFILEHEADER bmpf;//文件头BITMAPINFOHEADER bmpi;//信息头int Widthbytes;CFile bmpFile;CString strFileName;CFileDialog dlg(FALSE, "*.BMP", NULL, NULL,"位图文件(*.BMP)|*.bmp;*.BMP|");if (!dlg.DoModal() == IDC_SA VE) return;strFileName = dlg.GetPathName();if (bmpFile.Open(strFileName, CFile::modeCreate | CFile::modeReadWrite) == 0) return ;Widthbytes = (iBmpWidth*3+3)/4*4;//位图对齐，确保为4的倍数/* BITMAPFILEHEADER结构填写*/bmpf.bfType = 0x4d42;bmpf.bfOffBits =sizeof(BITMAPFILEHEADER) + sizeof(BITMAPINFOHEADER);bmpf.bfSize = bmpf.bfOffBits + Widthbytes *iBmpHeight;bmpf.bfReserved1 = 0;bmpf.bfReserved2 = 0;/* BITMAPINFOHEADER结构填写*/bmpi.biSize = sizeof(BITMAPINFOHEADER);bmpi.biWidth = iBmpWidth;bmpi.biHeight =iBmpHeight;bmpi.biPlanes = 1;bmpi.biBitCount = 24;//24位bmpi.biCompression = BI_RGB;bmpi.biSizeImage =0;bmpi.biXPelsPerMeter = 0;bmpi.biYPelsPerMeter = 0;bmpi.biClrUsed = 0;bmpi.biClrImportant = 0;bmpFile.Write(&bmpf,sizeof(bmpf));//写文件头；bmpFile.Write(&bmpi,sizeof(bmpi));//写信息头；bmpFile.Write(pBmpData,Widthbytes*iBmpHeight);//写图像数据信息；bmpFile.Close();OK全部完成了，编译运行一下，点击打开图片按钮就能显示图片了呵呵，写得不够专业，还望大家不吝赐教。

41. if (iBits <= 1)42. wBitCount = 1;43. elseif (iBits <= 4)44. wBitCount = 4;45. elseif (iBits <= 8)46. wBitCount = 8;47. elseif (iBits <= 24)48. wBitCount = 24;49. else50. wBitCount = iBits;51.52. DWORD dwPaletteSize=0; //调色板大小，位图中像素字节大小53. if (wBitCount <= 8)54. dwPaletteSize = (1 << wBitCount) *sizeof(RGBQUAD);55.56.57. BITMAP bm; //位图属性结构58. ::GetObject(hBitmap, sizeof(bm), (LPSTR)&bm);59.60.61. BITMAPINFOHEADER bi,bi1; //位图信息头结构62. bi.biSize = sizeof(BITMAPINFOHEADER);63. bi.biWidth = bm.bmWidth;64. bi.biHeight = bm.bmHeight;65. bi.biPlanes = 1;66. bi.biBitCount = wBitCount;67. bi.biCompression = BI_RGB; //BI_RGB表示位图没有压缩68. bi.biSizeImage = 0;69. bi.biXPelsPerMeter = 0;70. bi.biYPelsPerMeter = 0;71. bi.biClrUsed = 0;72. bi.biClrImportant = 0;73. bi1=bi;74. bi1.biBitCount=24;75.76. DWORD dwBmBitsSize = ((bm.bmWidth * wBitCount+31)/32) * 4 * bm.bmHeight;77. HANDLE hDib = ::GlobalAlloc(GHND,dwBmBitsSize + dwPaletteSize + sizeof(BITMAPINFOHEADER)); //为位图内容分配内存78. LPBITMAPINFOHEADER lpbi =(LPBITMAPINFOHEADER)GlobalLock(hDib);79. *lpbi = bi;80.81. HANDLE hPal = ::GetStockObject(DEFAULT_PALETTE); // 处理调色板82. HANDLE hOldPal=NULL;83. if (hPal)84. {85. hDC = ::GetDC(NULL);86. hOldPal = SelectPalette(hDC,(HPALETTE)hPal, FALSE);87. RealizePalette(hDC);88. }89. int nOutputBytes = 0;90. unsigned char *pJpp,*m_pDibBits;91. pJpp = new unsigned char [dwBmBitsSize];92. m_pDibBits = new unsigned char [dwBmBitsSize];93. //::GetDIBits(hDC, hBitmap, 0, (UINT)bm.bmHeight,m_pDibBits,(BITMAPINFO*)lpbi,DIB_RGB_COLORS);94. ::GetDIBits(hDC, hBitmap, 0, (UINT) bm.bmHeight, (LPSTR)lpbi + sizeof(BITMAPINFOHEADER)+dwPaletteSize, (BITMAPINFO*)lpbi,DIB_RGB_COLORS);// 获取该调色板下新的像素值95. if (hOldPal)//恢复调色板96. {97. SelectPalette(hDC, (HPALETTE)hOldPal, TRUE);98. RealizePalette(hDC);99. ::ReleaseDC(NULL, hDC);100. }101. memcpy(m_pDibBits,(LPSTR)lpbi+sizeof(BITMAPINFOHEADER)+dwPaletteSize,dwBmBitsSize); // by tang wei m_pDibBits指向BMP的出去三个头部分后的实际数据102. /* int i=0,j=0;103.104. for(j=0;j105. {106. if(j%4==3)107. j++;108. m_pDibBits[i]=m_pDibBits[j];109. i++;110. }*/111.112.113. BITMAPFILEHEADER bmfHdr; //位图文件头结构114. bmfHdr.bfType = 0x4D42; // "BM" // 设置位图文件头115. DWORD dwDIBSize = sizeof(BITMAPFILEHEADER) +sizeof(BITMAPINFOHEADER) + dwPaletteSize + dwBmBitsSize;116. bmfHdr.bfSize = dwDIBSize;117. bmfHdr.bfReserved1 = 0;118. bmfHdr.bfReserved2 = 0;119. bmfHdr.bfOffBits = (DWORD)sizeof(BITMAPFILEHEADER) + (DWORD)sizeof(BITMAPINFOHEADER) + dwPaletteSize;120.121. HANDLE hFile = CreateFile(strFileName1, GENERIC_WRITE, 0, NULL, CREATE_ALWAYS,FILE_ATTRIBUTE_NORMAL |FILE_FLAG_SEQUENTIAL_SCAN, NULL);//创建位图文件122. DWORD dwWritten;123. WriteFile(hFile, (LPSTR)&bmfHdr,sizeof(BITMAPFILEHEADER), &dwWritten, NULL); // 写入位图文件头124. WriteFile(hFile, (LPSTR)lpbi, dwDIBSize, &dwWritten, NULL);// 写入位图文件其余内容125.126. //By Tang Wei 同时把位图文件部分写到txt里面。
