JGT-A型回弹仪操作规程

温馨小提示：本文主要介绍的是关于回弹仪操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇回弹仪操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

回弹仪操作规程（大纲）一、回弹仪基础知识1.1回弹仪的定义与原理1.2回弹仪的分类与适用范围二、操作前准备2.1工作环境检查2.2设备检查与校准2.3人员培训与资质要求三、操作步骤3.1回弹仪的安装与调整3.2测试程序启动3.3测试数据的采集与记录3.4测试结果的分析与判断四、注意事项4.1常见操作误区4.2安全防护措施4.3设备维护与保养五、故障排除5.1故障诊断方法5.2常见故障处理5.3故障记录与报告六、附录6.1回弹仪操作规程相关标准与法规6.2常用术语与名词解释6.3参考文献一、回弹仪基础知识一、回弹仪的定义与原理1.1 回弹仪是一种用于检测混凝土强度的现场检测仪器。

它通过测量混凝土表面在受到冲击时的回弹速度，来推算混凝土的抗压强度。

回弹仪的工作原理基于物理学中的弹簧弹跳原理，即在一定能量的冲击下，弹簧产生形变并存储能量，形变程度与冲击能量成正比。

当弹簧恢复原状时，由于能量守恒，弹簧释放的能量与混凝土表面碰撞产生的回弹速度成正比。

通过测量回弹速度，可以计算出混凝土的抗压强度。

二、回弹仪的分类与适用范围1.2 回弹仪按结构形式主要分为机械式和电子式两大类。

机械式回弹仪主要由弹簧、冲击杆、测力装置等组成，结构简单，操作方便，但精度相对较低。

回弹仪的操作规程回弹仪是一种测量墙体和地面平整度的工具，主要用于建筑施工和装饰工程中。

为了保证测量的准确性和操作的安全性，需要按照以下规程进行操作。

一、操作前的准备：1.确认回弹仪是否正常工作，查看仪器表面是否有明显损坏或松动现象。

2.检查回弹仪的弹簧是否处于正常状态，是否有断裂或弯曲。

3.校准回弹仪的回弹指数，确保测量结果准确可靠。

4.清洁回弹仪表面，确保仪器不受灰尘、泥浆等影响。

二、操作步骤：1.在需要测量的表面上选择一个合适的测量点，确保表面平整度的代表性。

2.调整回弹仪的杆长，使其与测量点的距离适当。

3.握住回弹仪的手柄，将测量头对准测量点。

4.用适当力量地将测量头按在测量点上，确保与表面接触牢固。

5.用力撞击回弹仪的手柄，使其回弹并记录下回弹值。

6.对同一个测量点进行多次测量，取多次测量结果的平均值作为最终的值。

7.移至下一个测量点，重复步骤3至步骤6，直至测量完成。

三、注意事项：1.在操作过程中要用力均匀、动作迅速，避免因操作不当导致的不准确结果。

2.避免在风大、震动强烈或人流密集的环境中进行测量，以免对测量结果产生干扰。

3.避免在温度变化较大的情况下使用回弹仪，因为温度的变化会影响弹簧的弹性，从而影响测量结果。

4.注意保护环境和其他人员的安全，在测量的现场设置明显的警示标识，并确保工作区域的通行畅通。

5.在使用过程中，应及时清洁和维护回弹仪，保持仪器的正常状态，延长使用寿命。

四、结果处理：1.将每个测量点的回弹值记录下来，并进行必要的标记。

2.根据需要，将测量结果进行整理和分析，以便了解表面平整度的分布情况。

3.对于不符合要求的测量点，需要及时采取相应的措施进行修整和处理。

总结：回弹仪操作规程是保证施工工程质量的重要环节，只有按照规程进行操作，才能得到准确可靠的测量结果。

操作前的准备工作至关重要，操作过程中需注意安全事项，对测量结果进行妥善处理，以提高施工质量和效率。

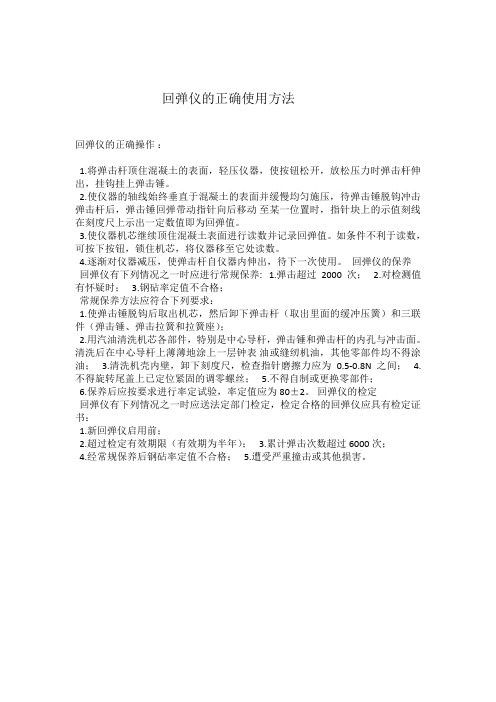

回弹仪的正确使用方法
回弹仪的正确操作：
1.将弹击杆顶住混凝土的表面，轻压仪器，使按钮松开，放松压力时弹击杆伸出，挂钩挂上弹击锤。

2.使仪器的轴线始终垂直于混凝土的表面并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带动指针向后移动至某一位置时，指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。

3.使仪器机芯继续顶住混凝土表面进行读数并记录回弹值。

如条件不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数。

4.逐渐对仪器减压，使弹击杆自仪器内伸出，待下一次使用。

回弹仪的保养
回弹仪有下列情况之一时应进行常规保养: 1.弹击超过2000次； 2.对检测值有怀疑时； 3.钢砧率定值不合格；
常规保养方法应符合下列要求：
1.使弹击锤脱钩后取出机芯，然后卸下弹击杆（取出里面的缓冲压簧）和三联件（弹击锤、弹击拉簧和拉簧座）；
2.用汽油清洗机芯各部件，特别是中心导杆，弹击锤和弹击杆的内孔与冲击面。

清洗后在中心导杆上薄薄地涂上一层钟表油或缝纫机油，其他零部件均不得涂油；
3.清洗机壳内壁，卸下刻度尺，检查指针磨擦力应为0.5-0.8N之间；
4.不得旋转尾盖上已定位紧固的调零螺丝；
5.不得自制或更换零部件；
6.保养后应按要求进行率定试验，率定值应为80±2。

回弹仪的检定
回弹仪有下列情况之一时应送法定部门检定，检定合格的回弹仪应具有检定证书：
1.新回弹仪启用前；
2.超过检定有效期限（有效期为半年）；
3.累计弹击次数超过6000次；
4.经常规保养后钢砧率定值不合格；
5.遭受严重撞击或其他损害。

回弹仪使用说明一、回弹仪操作规程正确操作回弹仪，可提高测试准确度。

在操作回弹仪全过程中，都应注意保持持仪器姿势的正确：一手握住回弹仪中前部位，另一手握压仪器尾部的尾盖。

操作基本要领是：用力推压均匀缓慢，扶正垂直对准测面，不晃动。

回弹仪操作程序如下：1．回零操作将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与刻度尺零线重合。

2．回弹仪获得能量操作将已伸出的弹击杆对准砼测试面上测点，均匀缓慢推压回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始转动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。

这一操作过程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。

3．弹击操作紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中心导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑性变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。

4．读取回弹值操作当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置(通过弹簧片)，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。

以上是一次弹击测试操作过程，并获得一个测点的回弹值Ri。

重复上述操作过程便可得到所需要的测点回弹值。

二、测试方法采用回弹仪检测结构或构件砼抗压强度是以测区为基本单元来进行的，即在结构或构件上划分若干个测区，每个测区分布16个测点，测完一个测区再测另一个测区，在结构或构件上有序地进行回弹检测。

回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。

因此，仪器使用人员必须按照规程的要求进行操作。

一、检查回弹仪各机械部位运转是否正常。

二、回弹仪检定与率定：1.回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。

（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。

２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。

如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90º，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。

三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。

当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。

（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。

（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。

（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。

在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。

回弹仪的正确使用方法回弹仪是一种测量地震活动的仪器，它能够记录和测量地面的振动。

正确使用回弹仪对确保测量结果的准确性和可靠性至关重要。

下面将介绍回弹仪的正确使用方法。

1.准备工作：在使用回弹仪之前，需要确保设备的完好性和功能性。

检查回弹仪的外观是否有损坏，检查电池电量是否充足。

如果回弹仪使用蓄电池，需要确保电池已充电。

2.安装回弹仪：将回弹仪插入三角架或类似的固定设备上，并确保它的稳定性。

在安装过程中，要注意避免冲击和震动。

3.预备测量环境：清理和平整测量地点，确保地表没有垃圾、石块等阻碍回弹仪工作的物体。

在测量地点附近，也要防止有人或无关的动物进入。

4.调整测量参数：根据具体的地质条件和需要，选择回弹仪的合适的测量参数。

一般来说，可以根据振动信号的频率、幅值等指标来调整测量参数。

在这个步骤中要确保回弹仪设定的参数符合所需的测量要求。

5.预热回弹仪：一般来说，回弹仪在使用前需要进行预热。

这是为了保证仪器内部的元件工作正常和稳定。

预热时间一般需要20-30分钟，可以根据具体的回弹仪型号和规格来调整。

6.测量操作：（1）保持测量人员和回弹仪的相对静止，避免冲击和振动。

（2）根据回弹仪的设定参数，控制回弹仪的发射和接收装置进行操作。

按下发射按钮开始回弹仪的工作，然后回弹仪会自动发射声波信号，待回弹仪接收到反射信号后将结果显示在仪器的屏幕上。

（3）根据需要，可以对同一个地点进行多次测量，然后取平均值，以提高测量的可靠性和准确性。

（4）在测量过程中，要避免仪器受到温度变化、湿度等因素的干扰，以免影响测量结果。

7.处理测量结果：将测量得到的数据保存并记录，可以通过连接计算机等设备将数据导出。

对于较复杂的测量结果，可以通过专业的软件进行进一步处理和分析。

8.维护和保养：使用回弹仪后，需要对仪器进行及时的清理、保养和维护。

清除仪器上的尘土和污垢，确保仪器的触发和接收装置的工作正常。

如果有发现仪器的异常情况或故障，及时寻找专业人员进行维修和维护。

回弹仪操作规程回弹仪是一种检测混凝土压实度的工具，是建筑施工中必备的设备之一。

使用回弹仪需要按照一定的操作规程进行，以确保测试结果的准确性和稳定性。

本文将详细介绍回弹仪操作规程，以帮助使用者更好地掌握使用方法。

一、仪器准备在使用回弹仪之前，需要对仪器进行一系列的准备工作，包括以下内容：1. 检查回弹仪的外观，确保仪器完好无损。

2. 检查回弹仪的内部零件是否正常，例如弹簧是否弯曲，仪表指针是否偏移等。

3. 检查回弹仪的刻度板是否清晰，刻度值是否准确。

4. 准备好测试混凝土的表面，确保表面光洁平整，没有明显凹凸不平的地方。

二、使用步骤1. 回弹仪的使用需要不超过50cm的工作间距，确保测量的准确性。

2. 使用手指轻轻锤击回弹仪的顶端，使其在测试表面上落下，记录仪表指针的读数。

3. 每个测试点需要测量3次，取其平均值作为该测试点的回弹指数，确保测试结果的准确性。

4. 每次测试前需要将回弹仪向上举起，再让其自由落下。

如果重复测试同一点时，测试结果相差较大，需要重复以上步骤多次。

5. 测试完成后，需要将回弹仪上的杂质清除干净，并将仪器妥善保管。

三、使用注意事项1. 回弹仪的使用需要专业的技术人员进行操作，以确保测试结果的准确性。

2. 使用者需要了解各种混凝土的回弹指数范围，以便根据测试结果判断混凝土的质量。

3. 测试前需要清洁测试表面，以确保测试结果的准确性。

4. 回弹仪在使用过程中，应该避免受到强烈的震动、碰撞或振动，以免影响测试结果的准确性。

5. 测试数据可以按照不同的目的进行分类，例如施工验收、质量监督、材料调查等。

6. 在测试过程中，需要遵守相关的安全规定，使用者应该穿戴好必要的安全防护用品。

总之，回弹仪是建筑施工中非常重要的测试工具，使用者需要根据上述操作规程进行操作，以确保测试结果的准确性和稳定性。

同时，使用者还应该具备一定的专业知识和技能，并遵守相关的安全规定，保证测试过程的安全性和可靠性。

回弹仪使用方法回弹仪是一种用于测量材料回弹性能的仪器，广泛应用于建筑、桥梁、公路等工程领域。

它可以通过测量物体受力后的回弹变形程度，来评估材料的质量和性能。

在使用回弹仪时，需要注意一些操作方法和注意事项，以确保测试结果的准确性和可靠性。

一、仪器准备。

在使用回弹仪进行测试之前，首先需要对仪器进行准备。

确保回弹仪处于稳定的工作状态，电源连接正常，仪器表面清洁无杂物。

同时，检查回弹仪的标定情况，确保其准确性和可靠性。

二、样品准备。

在进行回弹仪测试之前，需要准备好待测样品。

样品的尺寸和形状应符合测试要求，表面应平整无损伤。

在进行测试之前，还需对样品进行标记，以便后续数据分析和比对。

三、测试操作。

1. 将待测样品放置在回弹仪的测试台上，并调整好位置和角度。

2. 启动回弹仪，进行预热和标定操作，确保仪器处于正常工作状态。

3. 根据测试要求和标准，选择合适的测试参数和模式，如冲击能量、冲击次数等。

4. 进行测试操作，观察并记录每次冲击后样品的回弹情况，直至完成所有测试。

四、数据处理。

在完成回弹仪测试后，需要对测试数据进行处理和分析。

首先，整理和汇总测试结果，计算出样品的平均回弹值和标准偏差。

然后，将测试数据与标准数值进行比对，评估样品的回弹性能是否符合要求。

五、注意事项。

1. 在使用回弹仪时，需要严格按照操作规程进行，避免操作失误导致测试结果不准确。

2. 在测试过程中，需要保持仪器和样品的稳定，避免外界因素对测试结果产生影响。

3. 在测试完成后，需要对仪器进行清洁和维护，确保仪器的长期稳定和可靠性。

六、总结。

回弹仪作为一种重要的材料性能测试仪器，广泛应用于工程领域。

正确的使用方法和注意事项，对于保证测试结果的准确性和可靠性至关重要。

只有严格按照操作规程进行操作，并对测试数据进行仔细处理和分析，才能得到符合实际情况的测试结果，为工程质量和安全提供可靠的数据支持。

以上就是回弹仪的使用方法，希望能对大家有所帮助。

回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。

因此，仪器使用人员必须按照规程的要求进行操作。

一、检查回弹仪各机械部位运转是否正常。

二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。

（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。

２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。

如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90º，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。

三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。

当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。

（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。

（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。

（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。

在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。

回弹仪操作规程正确使用与操作回弹仪，可以较好地发挥其效能，提高测试的准确性。

因此，仪器使用人员必须按照规程的要求进行操作。

一、检查回弹仪各机械部位运转是否正常。

二、回弹仪检定与率定：1. 回弹仪有下例情况之一，应送检定单位校验，校验合格的回弹仪应具有检定合格证，其有效期为半年。

（1）新回弹仪启用前；（2）超过鉴定有效期；（3）数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；（4）经保养后，在钢砧上的率定值不合格；（5）遭受严重撞击或其他损害。

２.回弹仪有下例情况之一，应在钢砧上进行率定试验：（1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；（2）测试过程中对回弹值有怀疑时。

如率定试验结果不在规定的80±2的范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。

（３）回弹仪率定步骤：回弹仪率定试验宜在室温为20±5℃的条件下进行，率定时钢砧稳固地平放在刚度大的混凝土地坪上，回弹仪向下弹击时，弹击杆分4次旋转，每次旋转约90o，弹击3~5次，取其中最后连续3次且读书稳定的回弹值进行平均作为率定值。

三、测定步骤：1．测区和测点布置（1）对于一般构件，测区数不宜少于10个。

当受检构件数量大于30个且不需提供单个构件推定强度或受检构件某一方向尺寸不大于且另一方向尺寸不大于时，每个构件的测区数量可适当减少，但不应少于5个。

（2）相邻两侧区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于，且不宜小于。

（3）测区宜选在能使回弹仪处于水平方向的混凝土浇筑侧面。

当不能满足这一要求时，也可选在使回弹仪处于非水平方向的混凝土浇筑表面或底面。

（4）测区宜布置在构件的两个对称的可侧面上，当不能布置在对称的可侧面上时，也可布置在同一可测面上，且应均匀分布。

在构件的重要部位及薄弱部位应布置测区，并应避开预埋件。

（5）测区的面积不宜大于。

（6）测区表面应为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。
