555集成定时器及其应用.

555集成定时器的应用试验报告.doc555集成定时器广泛应用于电路的计时、频率分频、波形发生、触发延迟、稳幅调制、电压控制振荡器等领域，是电子技术领域中使用最为广泛的集成电路之一。

本文通过实验验证了555定时器在不同工作模式下的应用。

一、实验目的1、了解555定时器的基本结构和工作原理；2、实现555定时器在单稳态触发器、多谐振荡器、方波振荡器、脉冲发生器等不同工作模式下的应用。

二、实验器材1、555集成定时器芯片；2、电阻和电容器；3、数字万用表；4、示波器；5、电源。

三、实验步骤1、单稳态触发器将555芯片的控制端(TRIG)和复位端(RESET)分别通过电阻连接到正电源VCC，将电容器C1放在电阻R1和GND之间，将555的输出端(Q)连接到LED灯和电阻R2上，电源VCC接入电阻R3和LED；利用数字万用表测量电容器充电时间和放电时间，并测量LED闪烁的频率。

2、多谐振荡器将电容器C1、电阻R1、电阻R2和555芯片组成的多谐振荡器电路，电容器C1连接到555芯片的引脚6和2上，电阻R1、电阻R2连接到引脚7和6上，通电后用示波器测量输出波形。

3、方波振荡器4、脉冲发生器四、实验结果本次实验，我们测得电容器充电时间为4.6ms，放电时间为16.0ms。

LED闪烁频率约为31Hz。

本次实验，我们测得输出波形频率为1.26 KHz，波形持续时间为0.7ms。

1、555定时器应用广泛，能够实现不同的工作功能；2、555定时器在多谐振荡器和方波振荡器中能够发挥稳定的输出作用；3、555定时器在脉冲发生器中能够实现精确的脉冲控制。

总之，555定时器的应用十分灵活，能够满足不同电路的需要。

同时，在实践中，我们需要根据具体情况合理地选择电容器、电阻等元器件，以达到更好的实验效果。

实验报告555集成定时器的应用
555集成定时器是一种很方便的定时器芯片，它将电子计时和一些基本的功能融合在
一起，拥有实用的应用，可以起到控制时间的作用，具有实用的属性。

555集成定时器可以实现多功能的计时，用较少的零件实现精确的定时，被广泛应用
于时控装置、家用电器、短信提醒、售货机、安全门等场景。

555集成定时器应用于家用电器，实现自动定时关机，比如对于目前电视市场上许多
涉及节目订购的节目，可以通过555集成定时器实现定时功能，当订购的节目时间到达时，自动开机观看节目；同理，可以用来实现电暖自动定时启动和关闭，便于家庭节能。

555集成定时器也能应用于安全门，具有延时关门、多按钮控制开关门等功能，保证
安全性。

此外，将它应用于短信提醒，能实现当实现时间到达条件时，集成定时器自动发
出提醒，发出报警信息，以实现人们的时效跟踪管理。

另外，555集成定时器也可以被应用于售货机，实现定时发放物品和打印发票等功能，保证售货机的安全性。

总之，555集成定时器由于其节省零件、高可靠性和精准控制时间的优点，凝聚着许
多实用的功能，被广泛应用于各种场景。

555集成定时器的应用1、触摸电路——双稳工作方式图中“开”和“关”是两个金属片（铁片或铜片），当手触摸“开”金属片时，人体感应到的脉冲信号就输入到②脚，此时③脚输出高电位，发光二极管发亮。

当手摸一下“关”金属片，电路进行翻转，此时③脚输出低电位，发光二极管灭2、光控电路——双稳工作方式光敏电阻和电阻组成一个简单的分压器，②脚和⑥脚接在分压点上。

当光照较大时，光敏电阻呈低电阻，分压点的电位较高，当脚⑥电位在2/3电源电压以上时，555时基集成电路内部的上比较器处于复位状态，输出端脚③为低电平，无电流通过。

当无光或光弱时，光敏电阻呈高电阻，分压点为低电位，当②脚电位在1/3电源以下时，脚③输出高电平，使发光二极管VD1发光。

3、干湿测量器用钢丝做两个探头连在电路中，使用时，将它的两个探头插入花盆或其他物体中，反复调整可调电阻值，使它在湿润时绿色发光二极管亮，干燥时红色发光二极管亮，以示区别。

4、触摸定时开关——单稳工作方式平时由于触摸片P端无感应电压，③脚输出为低电平，继电器KS释放，电灯不亮。

当用手触碰金属片P，人体感应的杂波信号加至②脚，使③脚输出由低变成高电平，继电器KS吸合，电灯点亮。

同时，⑦脚内部截止，电源通过R1给C1充电，定时开始。

当电容C1上电压上升至电源电压的2/3时，⑦脚导通使C1放电，③脚输出由高电平变回低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

5、简易催眠器——多谐振荡器时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音。

扬声器采用2英寸、8欧姆小型动圈式。

雨滴声的速度可以通过100K电位器来调节到合适的程度。

如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

6、闪光电路——多谐振荡器7、断线报警器A、B两点是用一根细的导线连接（图中的弧线），当人或动物碰断导线时便会发声报警，发光二极管发光，喇叭报警。

555定时器及其应用实验报告实验报告：555定时器及其应用一、实验目的1.了解555定时器的结构和工作原理；2.学会使用555定时器搭建基本的定时电路；3.掌握555定时器的应用。

二、实验材料1.电源；2.555定时器芯片；3.电阻、电容等元器件；4.示波器、万用表等实验仪器；5.连接线等实验辅助器材。

三、实验原理555定时器是一种广泛应用于定时电路中的集成电路。

它具有三个功能引脚：触发引脚(TRIG)、控制引脚(CON)和复位引脚(RES)。

在定时工作模式下，555定时器可通过选择不同的电阻和电容值，实现不同的定时效果。

四、实验步骤1.搭建555定时器的基本电路。

将555定时器芯片插入实验板上，并根据电路图连接相应的元器件和电源。

2.测量电路的参数。

使用万用表测量电路中各个元器件的电阻、电容值，并记录下来。

3.调试电路并观察现象。

根据实验板上的示波器，调整电路，观察波形的变化，并记录下观察到的现象。

五、实验结果与分析通过调试和观察，实验发现在555定时器基本电路中，当输入信号触发引脚(TRIG)的电压高于比较引脚(THRESH)的电压时，输出引脚会输出高电平信号，反之输出引脚则输出低电平信号。

通过调整电压和触发条件，可以实现不同的定时效果。

六、实验应用1.交通信号灯。

通过555定时器的输出信号控制灯光的切换，实现交通信号灯的闪烁效果，提醒行人和车辆注意交通状况。

2.蜂鸣器报警器。

通过555定时器的输出信号控制蜂鸣器的频率，实现报警器的报警效果，用于安防应用中。

3.继电器控制。

通过555定时器的输出信号控制继电器的通断，实现对电器设备的定时自动控制。

七、实验总结本实验通过对555定时器的学习和实验应用，深入理解了555定时器的结构、工作原理和应用场景。

通过实验，掌握了555定时器的基本使用方法，并在实验中成功搭建了基本的定时电路，同时也了解了其应用于交通信号灯、报警器和继电器控制等方面。

通过本次实验，对电子学的学习和实践经验也得到了提升。

555定时器的工作原理及其应用概述:555定时器是一种高度通用的集成电路(IC)，广泛用于电子电路中产生精确的定时信号。

它是由电子公司Signetics(现在是NXP半导体的一部分)于1971年推出的，从此成为电子领域最受欢迎的集成电路之一。

由于其简单、低成本和易于使用，555定时器通常用作定时器、振荡器和脉冲发生器。

它能够产生精确的定时信号，这使得它适用于广泛的应用，包括定时电路、频率产生和波形整形。

身体:1. 555定时器工作原理:555定时器是基于一个不稳定的多谐振荡器的原理，这是一个电路，产生连续输出波形，没有任何外部触发。

该集成电路由两个比较器、一个触发器、一个放电晶体管以及决定时序特性的电阻和电容组成。

555定时器的定时功能是通过外部电容的充放电来实现的。

1.1充电阶段:在充电阶段，电压源连接到定时器的VCC引脚，外部电容(C)通过串联电阻(R)充电。

内部触发器设置为高状态，导致放电晶体管关断。

结果，电容器以指数方式充电，时间常数由R和C的值决定。

1.2放电阶段:一旦电容器上的电压达到某个阈值(约为电源电压的2/3)，内部触发器将复位到低状态。

这触发放电晶体管打开，将电容器连接到地。

然后电容器通过放电晶体管和外部电阻呈指数级放电。

2. 555定时器的应用:555定时器是一种令人难以置信的通用IC，可用于各种电子电路。

555定时器的一些常见应用是:2.1时序电路:555定时器的主要应用之一是在定时电路中，它可以用作单稳定或不稳定的多谐振荡器。

在单稳定模式下，555定时器响应外部触发器产生一个特定持续时间的单脉冲。

这在延时电路、脉宽调制和脱杂电路等应用中非常有用。

在稳定模式下，555定时器产生具有特定频率和占空比的连续方波。

这通常用于时钟生成、分频和音调生成等应用。

2.2 PWM产生:555定时器还可用于产生脉宽调制(PWM)信号，广泛用于电机速度控制、LED调光和音频放大器等应用。

通过将555定时器配置为稳定模式并改变定时元件(电阻和电容)，可以调整输出波形的占空比，从而控制传递给负载的平均功率。

555定时器及其应用班级：03051001班学号：姓名：同组成员：一、实验目的1.熟悉555集成定时器的组成及工作原理；2.掌握555集成定时器的逻辑功能和典型应用。

二、试验设备数字电路试验箱、数字双踪示波器、函数信号发生器、NE555、电阻和电容三、试验原理555定时器是一种数字与模拟混合型的中规模集成电路，外加电阻、电容等元件可以构成多谐振荡器，单稳电路，施密特触发器等，应用十分广泛。

由于内部电压标准使用了三个5K电阻，故取名555电路。

器电路类型有双极型和CMOS型两大类，二者的结构与工作原理类似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。

555和7555是单定时器。

556和7556是双定时器。

双极型的电源电压为VCC=+5V~+15V，输出的最大电流可达200mA，CMOS型的电源电压为+3V~+18V。

555定时器的原理图如图（1）所示，引线排列如图（2）所示，其功能表如表（1）所示。

555定时器的内部含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K 的电阻器构成的分压器提供。

它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为2/3VCC和1/3VCC。

A1与A2的输出端控制RS触发器状态和放电管开关状态。

当输入信号自6脚，即高电平触发输入并超过参考电平2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器复位，555的3脚输出高电平，同时放电开关管截止。

图（1）图（2）表（1）D R 是复位端（4脚），当D R =0，555输出低电平。

正常工作时D R 接为高电平。

VCO 是控制电压端（5脚），平时输出2/3VCC 作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电压，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf 的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平稳定。

关于555集成电路原理及应用555集成电路是一种经典的通用定时器，也被广泛应用于各种电子设备中。

它由三个5K欧姆的电阻和两个电压比较器组成，并且在同一个芯片上集成了放大器、比较器、反相器和触发器等功能。

555集成电路有多种类型，每一种类型的应用领域都有所不同。

555集成电路主要有以下几种类型：1.555定时器：555定时器是555集成电路最常见的类型，能够通过改变电阻和电容的值来实现不同的定时功能。

它可以用作时钟发生器、频率分频器、脉冲宽度调制器、脉冲位置调制器等。

2.555脉宽调制器：555脉宽调制器被广泛应用于电子设备中的PWM 控制电路。

它可以通过调整电阻和电容的值来调节输出脉冲的占空比，从而实现对脉冲宽度的精确控制。

这种类型的555集成电路在电机控制、照明控制、通信设备等领域得到广泛应用。

3.555频率分频器：555频率分频器是一种将输入信号的频率分频为输出信号的频率的设备。

它可以通过改变电容和电阻的值来实现不同的分频比。

这种类型的555集成电路在通信设备、数字显示器等领域有着重要的应用。

4.555驱动器：555驱动器可以将输入信号转化为高电平或低电平的输出信号，并且具有较大的输出能力。

它可以用来驱动各种负载，如LED 灯、继电器、电机等。

这种类型的555集成电路在工控设备、自动化设备等领域得到广泛应用。

555集成电路的应用非常广泛，在电子设备中可以用于时钟电路、计时器、触发器、发生器、速度测量、调光控制、脉冲调制、频率测量、脉冲宽度测量等领域。

它具有稳定可靠、使用方便、性能优良的特点，因此被广泛应用于消费电子、通信设备、汽车电子、工业自动化等领域。

总之，555集成电路作为一种经典的通用定时器，具有多种类型和广泛的应用。

它在电子设备中扮演着重要的角色，对于实现各种定时、控制和驱动功能起到了至关重要的作用。

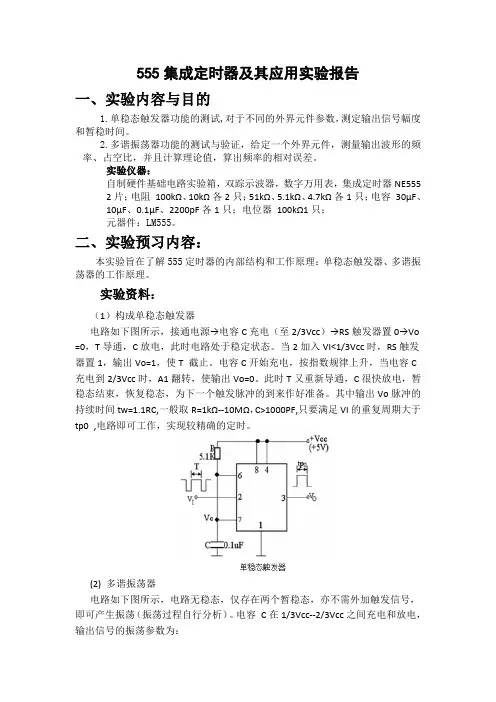

555集成定时器及其应用实验报告一、实验内容与目的1.单稳态触发器功能的测试,对于不同的外界元件参数，测定输出信号幅度和暂稳时间。

2.多谐振荡器功能的测试与验证，给定一个外界元件，测量输出波形的频率、占空比，并且计算理论值，算出频率的相对误差。

实验仪器：自制硬件基础电路实验箱，双踪示波器，数字万用表，集成定时器NE555 2片；电阻100kΩ、10kΩ各2只；51kΩ、5.1kΩ、4.7kΩ各1只；电容30μF、10μF、0.1μF、2200pF各1只；电位器100kΩ1只；元器件：LM555。

二、实验预习内容：本实验旨在了解555定时器的内部结构和工作原理：单稳态触发器、多谐振荡器的工作原理。

实验资料：（1）构成单稳态触发器电路如下图所示，接通电源→电容C充电（至2/3Vcc）→RS触发器置0→Vo =0，T导通，C放电，此时电路处于稳定状态。

当2加入VI<1/3Vcc时，RS触发器置1，输出Vo=1，使T 截止。

电容C开始充电，按指数规律上升，当电容C 充电到2/3Vcc时，A1翻转，使输出Vo=0。

此时T又重新导通，C很快放电，暂稳态结束，恢复稳态，为下一个触发脉冲的到来作好准备。

其中输出Vo脉冲的持续时间tw=1.1RC,一般取R=1kΩ--10MΩ，C>1000PF,只要满足VI的重复周期大于tp0 ,电路即可工作，实现较精确的定时。

(2) 多谐振荡器电路如下图所示，电路无稳态，仅存在两个暂稳态，亦不需外加触发信号，即可产生振荡（振荡过程自行分析）。

电容C在1/3Vcc--2/3Vcc之间充电和放电，输出信号的振荡参数为：周期T=0.7 C(R1+2R2)频率f=1/T=1.44/(R1+2R2)C,占空比D=( R1+R2 )/( R1+2R2)。

555电路要求R1与R2 均应大于或等于1kΩ ，使R1+R2 应小于或等于3.3MΩ。

三、实验过程与数据分析1.单稳态触发器逻辑功能的测试。

555芯片的原理以及应用1. 555芯片的概述555芯片，也称为NE555，是一种经典的集成电路，由美国德克萨斯仪器公司（Texas Instruments）于1972年推出。

它是一种多功能定时器，广泛应用于电子电路中，以实现各种定时、延时、频率分割和脉冲调制等功能。

2. 555芯片的工作原理555芯片基于RC（电容-电阻）振荡器的工作原理。

它由比较器、内部参考电压源、RS触发器、RS触发器控制逻辑、输出驱动器等组成。

工作过程如下： - 初始状态下，触发端（TRIG）处于低电平，复位端（RST）处于高电平，输出端（OUT）处于低电平。

- 当触发端的电压低于1/3的Vcc （Vcc为芯片供电电压）时，换能器的输出状态反转，OUT端输出高电平。

- 当OUT端输出高电平时，电容开始充电，直到电压达到2/3的Vcc。

- 一旦电容电压达到2/3Vcc，RS触发器反转，OUT端输出低电平。

- 同时，内部比较器将触发端与控制端（CTRL）进行比较。

如果触发端电压低于控制端电压，RS触发器将再次反转，OUT端输出高电平，电容开始充电，循环往复。

3. 555芯片的应用555芯片在电子领域的应用非常广泛，下面列举了几个典型的应用案例：3.1 延时器由于555芯片有可调的RC周期，它常常被用作延时器。

通过调整电阻和电容的值，可以实现不同的延时时间。

基于此原理，555芯片在许多领域被用作延时触发器，例如摄影、闪光灯控制、舞台灯光控制等。

3.2 频率分割器555芯片也可以用作频率分割器，通过将输出连接到输入，实现部分频率的输出。

该功能常用于数码时钟、频率计等电路中。

3.3 方波发生器555芯片还可以用作方波发生器。

方波波形具有丰富的谐波分量，常用于音乐合成、脉冲调制等应用。

3.4 PWM（脉宽调制）控制器由于555芯片可以在一定频率下输出可调占空比的方波信号，它常常被用作PWM控制器。

例如，可以将555芯片用于电机速度控制、LED调光等应用中。

555集成电路应用800例
摘要：
1.555 集成电路简介
2.555 集成电路的应用领域
3.555 集成电路的800 例应用实例
正文：
555 集成电路，也称为555 定时器，是一种广泛应用的电子元器件。

它是一种多用途的数字模拟混合集成电路，具有多种工作模式，如单稳态、双稳态和无稳态等。

这使得555 集成电路在各种电子设备中都有着广泛的应用。

555 集成电路的应用领域非常广泛，涵盖了电子、电气、通信、计算机等众多领域。

例如，在电子设备中，555 集成电路常用于定时、延时、触发等功能。

在通信设备中，555 集成电路可以用于信号产生、信号整形等功能。

在计算机领域，555 集成电路也可以用于电源管理、信号处理等功能。

尽管555 集成电路的功能强大，但是它的使用却非常简单。

只需要按照其内部结构，连接外部的电阻和电容，就可以实现各种功能。

而且，555 集成电路的800 例应用实例，更是为我们提供了丰富的参考。

无论是初学者还是专业的电子工程师，都可以从中找到适合自己的应用方式。

总的来说，555 集成电路是一种非常重要的电子元器件，它的应用已经渗透到了各个领域。

对于电子工程师来说，掌握555 集成电路的原理和使用方法，无疑可以提高他们的工作效率和创新能力。

555定时器及其应用实验报告引言：555定时器是一种集成电路，广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。

本文将介绍555定时器的基本原理和实验过程，并探讨其在电子领域中的应用。

一、555定时器的基本原理555定时器是一种多功能集成电路，由比较器、RS触发器、RS锁存器和电压比较器等组成。

它的工作基于门电路的触发与复位过程，实现了不同的定时功能。

二、555定时器的工作模式555定时器有三种基本工作模式：单稳态、自由运行和串接。

在单稳态模式下，555定时器输出一个脉冲宽度可调的方波信号；在自由运行模式下，它输出一个连续变化的方波信号；在串接模式下，多个555定时器可以通过级联实现更复杂的定时功能。

三、实验过程为了验证555定时器的工作原理，我们进行了以下实验：1. 准备实验所需材料：555定时器芯片、电容、电阻等。

2. 连接电路：按照电路图将555定时器与其他元件连接起来。

3. 设置参数：根据实验要求调整电容和电阻的数值。

4. 运行实验：给电路通电，观察555定时器输出的信号波形。

5. 记录实验结果：记录实验过程中观察到的波形变化和参数调整情况。

四、实验结果与分析通过实验，我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。

通过调整电容和电阻的数值，我们可以控制输出信号的频率和占空比。

这证明了555定时器的可靠性和灵活性。

五、555定时器的应用555定时器在电子领域中有广泛的应用，以下是一些典型的应用场景：1. 脉冲生成：通过调整电容和电阻的数值，可以产生不同频率的脉冲信号，用于驱动其他电路或触发器件。

2. 方波发生器：通过在555定时器中添加元件，如电容和电阻，可以实现方波信号的产生和调节。

3. 时钟电路：555定时器可以用作时钟电路的基础元件，用于控制其他电子设备的定时功能。

4. 脉宽调制：通过调整电容和电阻的数值，可以实现脉宽调制功能，用于控制电子设备的输出功率。

555定时器及其应用实验总结555定时器是一种常用的集成电路，在多种电子设备和系统中广泛应用。

本文将就555定时器及其应用实验进行总结，分别探讨其工作原理、应用特点和实验设计等方面，以期为相关领域的研究和开发提供参考和指导。

一、555定时器的基本原理555定时器是由美国技术人员Hans Camenzind于1971年发明的一种集成电路，由单个电晶体管和几个电阻、电容器等基本元件构成。

它具有时序控制和脉冲发生等功能，可实现定时器、频率计、脉冲宽度调制、多谐振荡器等多种应用。

555定时器有两种基本工作模式：单稳态模式和多谐振荡器模式。

1. 单稳态模式当555定时器处于单稳态模式时，其输出电平为低电平，输入端的电平高低或电位变化对输出电平没有直接影响。

只有当外部触发器发出触发信号时，输入端电平跃升，输出电平在一定的时间内向高电平翻转，然后恢复原来的状态，重新变为低电平。

这种模式下，555定时器可以用来实现各种录音、闪光灯等控制功能。

2. 多谐振荡器模式当555定时器处于多谐振荡器模式时，其输出电平将一直运行并不断跳变，没有稳定的高或低电平幅度。

该模式下，555定时器可以用来实现时钟、倒计时、频率计等多种应用。

二、555定时器的应用特点555定时器作为一种通用性强且价格低廉的集成电路，具有多种应用特点：1. 可以通过外部元件控制输出电平的幅度、频率和占空比等参数，以满足不同的控制要求。

2. 输入信号的幅度和宽度大致相同，对电源的稳定性要求不高，使其适用于电子系统的各种环境。

3. 在不同工作模式下，555定时器的控制电路相对简单，容易调节和优化，因此广泛应用于各种电子行业和领域。

三、555定时器应用实验设计基于555定时器的应用特点和工作原理，可以进行多种有趣的实验设计，例如：1. 基于单稳态模式的实验（1）控制LED灯闪烁根据单稳态模式的工作原理，我们可以将555定时器的输出插入到LED灯的控制电路中，实现LED灯的闪烁效果。
