建筑用电负荷分级

住宅小区用电负荷计算方法（原创）一、负荷等级概念：1.一类建筑用一级负荷双电源、二类建筑二级负荷双回路、三类建筑三级负荷。

2.对于住宅类按层数分几类几级负荷比较实用，19层以上一类建筑一级负荷、11~18层二类建筑二级负荷、其它为三类建筑三级负荷。

3.一二类负荷中消防、电梯、应急照明、污水泵、送排风机、监控室、电话网络机房等为一二级负荷而其它负荷为三类负荷。

二、对于上述一二类负荷（小区内公共负荷也集中由专用变取）应由专用变压器带而不是与住宅负荷变压器合用，并设置两台变压器互切备用，按规定这样备用的两台变压器当中每一台都应能带所有的一二类负荷，但是实际当中没有必要，每台变压器稍多留（甚至就正常计算）出来一些就可以了。

如二类负荷总功率是900KW，那设两台专用变压器每台就带450KW（这里不考虑功率因数，需要系数，就是举个例子）如果是普通负荷我可以选两台500KVA的变压器，但现在我要多留出一些，我选两台630KVA变压器，而每台多留出来的180就可以达到部分二类负荷故障时备用的目的（因为不可能所有的二类负荷所在线路同时出现故障，再者消防设备基本不用而用的时候可以强切非消防应急设备负荷。

此观点如果先辈们对此观点有不同意见，希望一起讨论。

三、两种计算方法：1）单位面积指标法；2）需要系数法；四、两种方法的出处：《全国民用建筑工程设计技术措施.电气2009版》《全国民用建筑工程设计技术措施节能专篇.电气2003版》《民用建筑电气设计规范》、五、两种方法应用的前提：是不走配套费，而是按实结算（回迁、经济适用房、棚改区、别墅类项目等），如果走配套费，电业局爱算多大算多大，反正都是80~90元每平的费用里出！六、两种方法的概念：1．单位面积指标法：依据建筑不同用电类别、用途而在经验表格中查相应的单位面积用电指标然后*建筑的面积。

S=用电指标*建筑面积。

住宅类、办公类、商业类等由下表可估算出变压器的容量及小区的负荷强度，此法用于估算，如对于需要进行二次装修设计而现无准确的设备容量的大型售楼处、超市等向电业局电力报装估算时用。

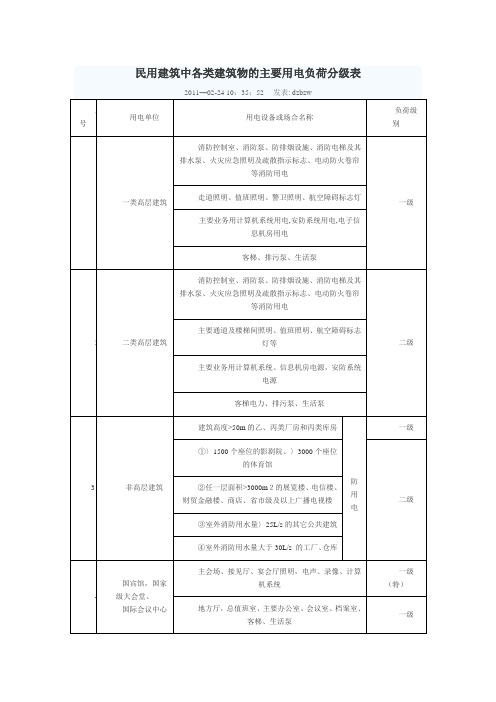

最新各类负荷分级明细表（含人防负荷分级）表7-1 负荷分级表注：我国的用电负荷只有一、二、三共三个负荷等级。

表格中“一级（特）”表示一级负荷中的特别重要负荷，它也属于一级负荷，不能将其与一、二、三级负荷并列为第四种负荷级别。

关于负荷分级需要注意以下几点：（1）用电单位的负荷级别取决于该单位内最高级别用电设备的负荷等级。

（2）表中所列序号1～3分别为一类高层建筑、二类高层建筑和非高层建筑的通用性负荷等级划分，其它则为专项性负荷等级划分。

（3）电气工程师应首先根据建筑专业提供的设计资料并会同建筑专业共同确认一项建筑工程的建筑类别和等级，然后对照负荷等级划分表确定电能用户（用电单位）及用电设备的负荷等级，当某种用电负荷在通用性与专项性负荷等级表的负荷级别相矛盾时，应按等级较高者划分执行。

（4）当主体建筑内有特别重要的一级负荷（即所谓的特别重要负荷）时，与特别重要负荷相关的空调负荷应划为一级负荷。

（5）当主体建筑内有一级负荷时，与一级负荷有关的主要通道照明应为一级负荷。

二级负荷用电单位同理类推。

（6）重要电讯机房的电源为一级负荷，其交流电源的负荷级别应与该用电单位的最高等级的电力负荷相同。

（7）主体建筑内有大量一级负荷设备时，其附属的锅炉房、冷冻站、空调机房的电力和照明应为二级负荷。

（8）民用建筑中消防用电的负荷等级，应符合国家现行的《供配电系统设计规范》、《高层民用建筑设计防火规范》、《建筑设计防火规范》等相关规范的规定。

一类和二类高层建筑的消防用电应分别按一级和二级负荷要求供电，非高层民用建筑的消防用电除表7-1所列项目及专项设计规范另有规定外均可按三级负荷要求供电。

（9）表7-1中列为一级负荷的电子计算机及其系统机房和已记录的媒体存放间的应急照明应为一级负荷。

（10）非高层住宅（包括底部设置商业服务用房的非高层住宅）的电梯电力应为三级负荷。

常用用电负荷分级序号建筑物名称用电负荷名称负荷级别1国家级会堂、国宾馆、国家级国际会议中心主会场、接见厅、宴会厅照明、电声、录像、计算机系统用电。

一级(特)会议室、总值班室、客梯、主要办公室、档案室用电。

一级2国家及省部级政府办公建筑主要办公室、客梯、会议室、总值班室、档案室用电。

一级省部级行政办公建筑主要通道照明用电二级3国家及省部级数据中心计算机系统用电一级(特)4国家及省部级防灾中心、电力调度中心、交通指挥中心防灾、电力调度及交通指挥计算机系统用电。

一级(特)5办公建筑建筑高度超过100米的高层办公建筑主要通道照明和重要办公室用电。

一级一类高层办公建筑主要通道照明和重要办公室用电。

二级6地、市级及以上气象台气象业务用计算机系统用电。

一级(特)气象雷达、电报及传真收发设备、卫星云图接收机及语言广播设备、气象绘图及预报照明用电一级7电信枢纽、卫星地面站保证通信不中断的主要设备用电一级(特)8电视台、广播电台国际及省、市、自治区电视台、广播电台的计算机系统用电，直接播出的电视演播厅、中心机房、录像室、微波设备及发射机房用电一级(特)语音播音室、控制室的电力和照明用电。

一级洗印室、电视电影室、审听室、通道照明用电。

二级9剧场1.特大型、大型剧场的舞台照明；2.贵宾室、演员化妆室、舞台机械设备、电声设备、电视转播、显示屏和字幕系统用电以及消防用电一级特大型、大型剧场的观众厅照明；空调机房电力；中小型剧场消防用电。

二级序号建筑物名称用电负荷名称负荷级别10电影院特大型电影院的消防用电；放映用电。

一级特大型电影院放映厅照明、大型电影院的消防用电负荷、放映用电。

二级11会展建筑、博展建筑1.特大型会展建筑的应急响应系统供电；2.珍贵展品展室照明及安全防范系统用电。

一级(特)1.特大型会展建筑的客梯、排污泵、生活水泵用电；2.大型会展建筑的客梯用电；3.甲等、乙等展厅安全防范系统、备用照明用电。

一级1.特大型会展建筑的展厅照明、主要展览用电、通风机、闸口机用电；2.大型及中型会展建筑的展厅照明、主要展览用电、排污泵、生活水泵、通风机、闸口机用电；3.中型会展建筑的客梯用电；4.小型会展建筑的主要展览用电、客梯、排污泵、生活水泵用电；5.丙等展厅备用照明及展览用电。

浅谈民用建筑的用电负荷分级及其供电措施依据《供配电系统设计规范》GB 50052-95（以下简称“供规”）第2.0.1条、《民用建筑电气设计规范》JGJ/T 16-92（以下简称“民规”）第3.1.1条以及《全国民用建筑工程设计技术措施》（以下简称“技措”）第2.2规定，负荷分级的依据是“对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度” 。

规定“中断供电将造成人身伤亡、重大政治影响、重大经济损失、公共场所秩序严重混乱等情况之一的用电单位或设备为一级负荷”（对于重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心、经常用于重要国际活动的大量人员集中的公共场所等的一级负荷和中断供电将影响实时处理计算机及计算机网络正常工作以及中断供电后将发生爆炸、火灾以及严重中毒的一级负荷为特别重要负荷）；“中断供电将造成较大政治影响、较大经济损失、公共场所秩序混乱的用户或设备，以及中断供电将影响重要用电单位正常工作的负荷为二级负荷”；“不属于一级和二级负荷者为三级负荷。

我们仅仅依据这种原则性的规定是很难对某些用电单位或用电设备的负荷等级作出确切的判定的，“民规”、“技措”、《建筑电气常用数据》04DX101-1（以下简称“数据”）以及一些设计手册均对常用重要负荷的级别以表格的形式列了出来，其所列表格形式各异、内容不尽相同，甚至对同一用电负荷的级别判定也有不一致者。

笔者依据《高层民用建筑设计防火规范》（以下简称“高规”）、《建筑设计防火规范》（以下简称“建规”）、“供规”、“技措”，同时结合《剧场建筑设计规范》等专项建筑设计规范对负荷等级的规定，对各种最常见的各类负荷做了整理，详见附表（普通设计人员参与不上的，如国家级大会堂等国家级的重要负荷用户未在表中给出）。

需提醒读者特别注意①用电单位的负荷级别取决于该单位最高级别用电设备的负荷等级②表中所列序号1～3分别为一类高层建筑、二类高层建筑和多层建筑的通用性负荷等级，序号4～22则为专门性负荷等级，一个建筑首先要满足序号1、2或3，然后要同时满足序号4～22，当某种用电负荷在1～3条与4～22条等级不同时，应按照等级要求较高者执行，一、二级负荷以外的三级负荷基本没有在表中列出。

各类建筑对消防用电负荷等级的要求是什么（1）高层建筑属于一类建筑的消防用电应为一级负荷，属于二类建筑的消防用电应为二级负荷；（2）建筑高度超过50m的乙、丙类厂房和丙类库房，其消防用电设备应按一级负荷供电；（3）室外消防用水量超过30L/s的工厂、仓库，室外消防用水量超过35L/s的易燃材料堆场、甲类和乙类液体储罐或储罐区、可燃气体储罐或储罐区，超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000 m²的百货楼、展览楼和室外消防用水量超过25L/s的其他公共建筑的消防用电应按二级负荷供电；（4）除以上规定外的民用建筑物、储罐（区）和露天堆场等的消防用电设备，可采用三级负荷供电。

引用最新各类负荷分级明细表（含人防负荷分级）2009-07-14 23:13:19| 分类：默认分类|字号订阅一类居住建筑包括高级住宅和十九层及十九层以上的普通住宅。

一类公共建筑包括医院；高级旅馆；建筑高度超过50m或每层建筑面积超过1000m²的商业楼、展览楼、综合楼、电信楼、财贸金融楼；建筑高度超过50m或每层建筑面积超过1500m²的商住楼；中央级和省级（含计划单列市）广播电视楼；网局级和省级（含计划单列市）电力调度楼；省级（含计划单列市）邮政楼、防灾指挥调度楼；藏书超过100万册的图书楼、书库；重要的办公楼、科研楼、档案楼；建筑高度超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。

二类居住包括建筑十层至十八层的普通住宅。

二类公共建筑包括除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；省级以下邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。

引用草才冯志文的最新各类负荷分级明细表（含人防负荷分级）注：我国的用电负荷只有一、二、三共三个负荷等级。

各类建筑对消防用电负荷等级的要求是什么（1）高层建筑属于一类建筑的消防用电应为一级负荷，属于二类建筑的消防用电应为二级负荷；（2）建筑高度超过50m的乙、丙类厂房和丙类库房，其消防用电设备应按一级负荷供电；（3）室外消防用水量超过30L/s的工厂、仓库，室外消防用水量超过35L/s的易燃材料堆场、甲类和乙类液体储罐或储罐区、可燃气体储罐或储罐区，超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000 m²的百货楼、展览楼和室外消防用水量超过25L/s的其他公共建筑的消防用电应按二级负荷供电；（4）除以上规定外的民用建筑物、储罐（区）和露天堆场等的消防用电设备，可采用三级负荷供电。

引用最新各类负荷分级明细表（含人防负荷分级）2009-07-14 23:13:19| 分类：默认分类|字号订阅一类居住建筑包括高级住宅和十九层及十九层以上的普通住宅。

一类公共建筑包括医院；高级旅馆；建筑高度超过50m或每层建筑面积超过1000m²的商业楼、展览楼、综合楼、电信楼、财贸金融楼；建筑高度超过50m或每层建筑面积超过1500m²的商住楼；中央级和省级（含计划单列市）广播电视楼；网局级和省级（含计划单列市）电力调度楼；省级（含计划单列市）邮政楼、防灾指挥调度楼；藏书超过100万册的图书楼、书库；重要的办公楼、科研楼、档案楼；建筑高度超过50m 的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。

二类居住包括建筑十层至十八层的普通住宅。

二类公共建筑包括除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库；省级以下邮政楼、防灾指挥调度楼、广播电视楼、电力调度楼；建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等。

引用草才冯志文的最新各类负荷分级明细表（含人防负荷分级）注：我国的用电负荷只有一、二、三共三个负荷等级。

建筑电气负荷等级1、《民用建筑电气设计规范》附录A 民用建筑中各类建筑物的主要用电负荷分级；3．2．3 民用建筑中消防用电的负荷等级，应符合下列规定：1 一类高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动的防火卷帘及门窗以及阀门等消防用电应为一级负荷，二类高层民用建筑内的上述消防用电应为二级负荷；2 特、甲等剧场，本条1款所列的消防用电应为一级负荷，乙、丙等剧场应为二级负荷；3 特级体育场馆的应急照明为一级负荷中的特别重要负荷；甲级体育场馆的应急照明应为一级负荷。

3．2．4 当主体建筑中有一级负荷中特别重要负荷时，直接影响其运行的空调用电应为一级负荷；当主体建筑中有大量一级负荷时，直接影响其运行的空调用电应为二级负荷。

3．2．5 重要电信机房的交流电源，其负荷级别应与该建筑工程中最高等级的用电负荷相同。

3．2．6 区域性的生活给水泵房、采暖锅炉房及换热站的用电负荷，应根据工程规模、重要性等因素合理确定负荷等级，且不应低于二级。

3．2．7 有特殊要求的用电负荷，应根据实际情况与有关部门协商确定。

3．2．8 一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

3．2．9 对于一级负荷中的特别重要负荷，应增设应急电源，并严禁将其他负荷接入应急供电系统。

3．2．10 二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回路6kV及以上专用的架空线路或电缆供电。

当采用架空线时，可为一回路架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100％的二级负荷。

3．2．11 三级负荷可按约定供电。

2、《住宅建筑电气设计规范》3．2．1 住宅建筑中主要用电负荷的分级应符合表3．2．1的规定，其他未列入表3．2．1中的住宅建筑用电负荷的等级宜为三级。
