负荷分级及供电要求

电力负荷等级划分一、根据国标GB50052—95供配电系统设计规范,对电力负荷的分级规定如下：1、符合下列情况之一的应为一级负荷：1.1中断供电将造成人身伤亡事故的；1.2中断供电将在政治、经济上造成重大损失的,例如,造成重大设备损坏或重大产品报废、用重要原料生产的产品大量报废、国民经济中的重点企业的连续生产过程被打乱且需要较长时间才能恢复等；1.3中断供电将会影响有重大政治、经济意义的用电单位的正常工作的,例如：重要交通枢纽、重要通讯枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷；2、在一级负荷中,若中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所不容许中断供电的负荷,应视为特别重要客户;3、符合下列情况之一的应视为二级负荷：3.1中断供电将在政治、经济上造成重大损失,例如：主要设备损坏、大量产品报废、连续生产过程被打乱等；3.2中断供电将影响重要单位的正常工作,例如：交通枢纽、通讯枢纽、大型电影院、大型商场等公共场所；4、其余的都属于三类客户;二、为满足一级负荷供电可靠性要求,一级负荷的供电电源应符合下列规定：1、一级负荷应有双电源,当一个电源发生故障时,另一个电源不应同时受到损坏；2、一级负荷中的特别重要的负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其他负荷接入应急供电系统;三、凡同一客户引进两回路及以上供电线路不论电压等级并能将两回及以上供电线路在内部互相联锁或并列运行的客户,均称为双多电源客户;自电网引进一回供电线路,但客户有自备电源并能在其内部互相切换或并列的客户,视同双电源客户管理;四、由电网以双路或多路供电的客户申请被批准后,必须按照供电部门批准的供电方案进行设计,设计图纸经批准后方可施工;对原审核的设计不得擅自改变;五、双多电源客户投入运行时,必须先作核相检查,以防非同相并列；双多电源客户在架空线路或电缆线路上从事有可能导致相位变化的工作、变电站主接线发生变化、主变压器更换或大修后在重新投运时也必须作核相工作;六、高低压双多电源客户凡不允许并列电源运行者,必须在电源开关或刀闸上装设可靠的闭锁装置;七、双多电源客户其主、备电源均不得擅自变更运行方式;客户不得超过批准的备用用电容量用电;八、无联锁装置的高压双多电源客户必须同供电企业调度部门签订调度协议;其倒闸操作必须按照调度协议执行;高压双多电源客户的运行方式和倒闸方式应在调度协议中予以明确;九、双多电源客户的电气值班人员,必须熟悉双多电源管理的要求及调度协议内容、设备调度权限的划分、运行方式的有关规定以及现场操作规程;十、双多电源客户必须向供电企业的调度部门报送变电值班人员名单及专用值班联系电话,如值班人员及专用值班联系电话有变动时,必须书面通知供电企业的调度部门;十一、低压双电源客户不允许并列运行,客户有自备发电机者,其自备电源与电网联接处必须装设双投刀闸,不得使用电气闭锁;十二、用电检查部门应填制双多电源客户名册,并存档备查;。

负荷分级及供电要求负荷分级及供电要求是指根据电力系统中不同用户的负荷特点和需求，按照一定的规定和标准将其划分为不同级别，并提出相应的供电要求。

负荷分级及供电要求的目的是为了保障供电的可靠性、安全性和经济性，合理配置电力资源，满足用户的用电需求。

一、负荷分级根据用户的用电特点、负荷性质和用电时间等因素，一般将负荷分为工矿企业、居民区、商业服务业、农业用电、灯具照明、政府机关及公共事业等几个主要级别。

1.工矿企业：指大型工矿企业或生产型企业，其负荷较大，使用的电器设备一般较多且功率较大，用电需求较为稳定。

工矿企业通常需要连续供电，断电将导致生产中断、损失巨大，因此需要高可靠性的供电。

2.居民区：指住宅小区或城市的居民区，其负荷一般较小且负荷变化范围较大，用电需求较不稳定。

居民区的用电主要是家用电器和照明设备，供电可靠性要求较高。

3.商业服务业：指商业企事业单位和服务行业，如商场、酒店、写字楼、银行、医院等。

商业服务业的负荷变化范围较大，但整体负荷较稳定，供电可靠性和稳定性要求较高。

4.农业用电：指农业生产和农村用电。

农业用电的特点是负荷低、用电时间相对集中，主要用于机械设备的驱动和灌溉等，供电可靠性要求较高。

5.灯具照明：指城市道路、广场、公园等公共场所的照明需求。

灯具照明的特点是负荷小，但用电时间长且需求稳定，供电可靠性和稳定性要求较高。

6.政府机关及公共事业：指政府机关、学校、图书馆、博物馆等公共场所的用电需求。

这类负荷一般较小，供电可靠性和稳定性要求较高。

二、供电要求针对不同级别的负荷，制定了相应的供电要求，主要包括供电可靠性、供电电压、供电容量等方面的要求。

1.供电可靠性：不同级别的用户对供电可靠性的要求不同。

对工矿企业来说，供电可靠性要求非常高，不能有长时间的停电，可以采取多级供电、备用电源等手段提高供电可靠性；居民区和商业服务业的供电可靠性要求相对较高，断电时间较短；政府机关及公共事业和灯具照明的供电可靠性要求较高。

供电系统负荷分级及供电要求规范(一)负荷分级2.1.1 电力负荷应根据其重要性和中断供电所造成的政治影响、经济损失的程度，分为下列三级：一、一级负荷1.中断供电将造成人身伤亡者。

2.中断供电将造成重大政治影响者。

3.中断供电将造成重大经济损失者。

4.中断供电将造成公共场所秩序混乱者。

二、二级负荷1.中断供电将造成较大政治影响者。

2.中断供电将造成较大经济损失者。

3.中断供电将造成公共场所秩序混乱者。

三、三级负荷凡不属于一级和二级负荷者。

2.1.2 民用建筑中常用重要设备及部位的负荷分级参见表2-1。

2.1.3 按照《高层民用建筑设计防火规范》属于一类建筑的消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾事故照明、疏散指示标志和电动的防火门窗、卷帘、阀门等消防用电，为一级负荷。

属于二类建筑的上述消防用电，为二级负荷。

其他民用建筑的上述消防用电，其负荷等级按照《建筑设计防火规范》的规定执行。

常用重要设备及部位的负荷级别表2-1续表注：1.仅当建筑物为高层建筑时，其载客电梯用力、楼梯照明为二级负荷。

2.此处系指高等学校、科研院所中一旦中断供电将造成人身伤亡或重大政治影响、重大经济损失的实验室，例如：生物制品实验室等。

3.在面积较大的银行营业厅中，供暂时继续工作用的事故照明为一级负荷。

2.1.4 表2-1列为一级负荷的电子计算机，其机房及已记录的媒体存放间的事故照明为一级负荷。

2.1.5 在民用建筑中，电话站的电源为一级负荷。

2.1.6 当在民用主体建筑中有一级负荷时，与其有关的主要通道的照明为一级负荷。

2.1.7 表2-1所列的民用主体建筑中，当有大量一级负荷时，其附属的锅炉房、空调机房的电力及照明为二级负荷。

2.1.8 工业建筑电力负荷的分级可照有关专业部门的规定执行。

2.1.9 对负荷等级没有明确规定的重要用电设备及部位，应与工艺设计单位、建设单位协商确定。

(二)一级负荷的供电要求2.1.10 一级负荷应由两个电源供电。

5.负荷分级及计算5.1 负荷分级的原则及供电要求5.1.1负荷分级的原则电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：(1)符合下列情况之一时，应为一级负荷：1)中断供电将造成人身伤亡时。

2)中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

3)中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

(2)符合下列情况之一时，应为二级负荷：1)中断供电将在政治、经济上造成较大损失时。

例如：主要设备损坏、大量产品所废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

2)中断供电将影响重要用电单位的正常工作。

例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。

(3)不属于一级和二级负荷者应为三级负荷。

5.1.2供电要求(1)一级负荷的供电电源应符合下列规定：1)一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。

2)一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。

(2)二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路或电缆供电。

当采用架空线时，可为一回架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。

(3)三级负荷供电无特别要求。

电力负荷的分级及其对供电电源的要求电力负荷分级是根据电网中各种用电设备的特点和电源的供电能力来划分的。

电力负荷分为重要负荷、一般负荷和非重要负荷。

不同类型的负荷对供电电源的要求也不同。

重要负荷是指对社会生活、国民经济和居民生活必不可少的负荷，如医院的医疗设备、交通枢纽的供电设备等。

这类负荷对供电电源的要求较高，必须能够持续、稳定地提供电能。

供电电源应具备高可靠性和冗余备份能力，以确保故障时能够及时切换到备用电源，并且备用电源的投入应该迅速，切换过程应该平稳，以保证重要负荷的持续供电。

一般负荷是指一些不属于重要负荷的，但对社会生产和居民生活仍有一定影响的负荷，如工业生产设备、商业建筑的动力设备等。

这类负荷对供电电源的要求要求相对低一些。

供电电源需要具备一定的可靠性，能够在短时间内恢复供电，以确保生产和生活的正常进行。

此外，供电电源还应具备较好的稳定性，以防止因电压波动而对设备造成损坏。

非重要负荷是指对社会生产和居民生活影响较小的负荷，如公共照明、一般办公设备等。

这类负荷对供电电源的要求较低。

主要要求供电电源能够持续地提供电能，没有较大的电压波动或频率变化，可以使设备正常运行即可。

总的来说，不同级别的负荷对供电电源的要求不同，主要包括可靠性、稳定性和恢复能力。

供电电源需要具备高可靠性，即在故障发生时能够及时切换到备用电源，确保负荷的持续供电。

同时，供电电源还需要具备较好的稳定性，即在供电过程中保持较稳定的电压和频率，以防止对设备造成损坏。

此外，供电电源还需要具备较好的恢复能力，即在故障修复后能够迅速恢复供电，以减少对生产和生活的影响。

在实际应用中，为了满足不同级别负荷的要求，供电系统需要合理设计和配置，包括电源的选择、备用电源的设置、支撑设备的选用等。

只有合理满足不同负荷的要求，才能确保电力系统的稳定运行，满足社会生产和居民生活的需求。

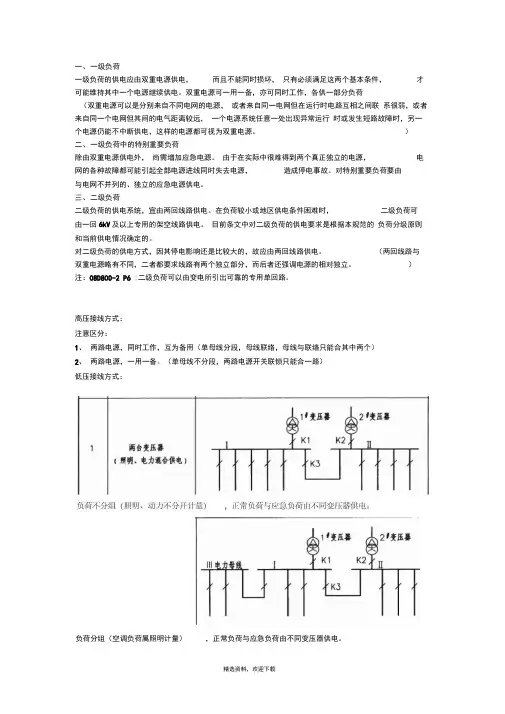

负荷分组（空调负荷属照明计量） 一、 一级负荷一级负荷的供电应由双重电源供电，而且不能同时损坏， 只有必须满足这两个基本条件，才可能维持其中一个电源继续供电。

双重电源可一用一备，亦可同时工作，各供一部分负荷（双重电源可以是分别来自不同电网的电源， 或者来自同一电网但在运行时电路互相之间联 系很弱，或者来自同一个电网但其间的电气距离较远， 一个电源系统任意一处出现异常运行 时或发生短路故障时，另一个电源仍能不中断供电，这样的电源都可视为双重电源。

）二、 一级负荷中的特别重要负荷除由双重电源供电外， 尚需增加应急电源。

由于在实际中很难得到两个真正独立的电源， 电 网的各种故障都可能引起全部电源进线同时失去电源， 造成停电事故。

对特别重要负荷要由与电网不并列的、独立的应急电源供电。

三、 二级负荷二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回6kV 及以上专用的架空线路供电。

目前条文中对二级负荷的供电要求是根据本规范的 负荷分级原则和当前供电情况确定的。

对二级负荷的供电方式，因其停电影响还是比较大的，故应由两回线路供电。

（两回线路与双重电源略有不同，二者都要求线路有两个独立部分，而后者还强调电源的相对独立。

）注：08D800-2 P6 :二级负荷可以由变电所引出可靠的专用单回路。

高压接线方式： 注意区分：1、 两路电源，同时工作，互为备用（单母线分段，母线联络，母线与联络只能合其中两个）2、 两路电源，一用一备。

（单母线不分段，两路电源开关联锁只能合一路） 低压接线方式：，正常负荷与应急负荷由不同变压器供电。

II 甲爆母骸I一*乩5喩4 / / > 1_ 」r K3当符合下列条件之一时，用电单位宜设置自备电源:1）一级负荷中含有特别重要负荷;此时的自备电源作为应急电源使用2）设置自备电源比从电力系统取得第二电源经济合理或第二电源不能满足一级负荷要求;3）所在地区偏僻且远离电力系统，设置自备电源作为主电源经济合理。

防空地下室各级负荷的供电要求一、战时一级负荷的供电要求一级负荷应由两个电源供电。

一个电力系统电源外，还应设附属该工程的内部电源。

如：柴油发电机或蓄电池组（EPSUPS）电源。

供电措施：要求供电系统无论是正常还是发生事故时都应保证其连续供电。

应由两个独立的电源供电，其中一个独立电源应是该防空地下室的内部电源。

通常采取一路电力系统电源和一路内部电源，。

内部电源应在人防工程内部设置柴油发电站或设置蓄电池组（EPS、UPS）电源。

并按工程中使用的重要性和允许的停电时间，采用双电源、双回路末端自动或手动切换的接线。

例如：对基本通讯设备、音响报警接受设备、应急通信设备、中心医院、急救医院主要医疗救护房间的设备和照明、应急照明等采用自动切换。

对于内部电源柴油发电站配套的附属设备的自用电可采用手动切换。

二、战时二级负荷的供电要求战时二级负荷设备一般指常用的进风机、排风机、污水泵、正常照明等，应由两个电源供电。

一个是电力系统电源；另一个是内部电源或区域电源。

当防空地下室无内部电源时应引接区域电站仍有困难时，应在防控地下室内设自备电源，如蓄电池组、EPS、UPS不间断电源；或采用脚踏、手动及电动两用风机、水泵。

供电措施：一路电力系统电源，一路内部电源或区域电源或蓄电池组、EPS、UPS电源供电。

通常采用双电源分段在电源侧手动转换后，由单回路配电的接线方式。

对于正常照明回路可采取两段各供50％的负荷要求。

三、战时三级负荷的供电要求由于受到内部电源容量的限制，对一般战时可不使用的用电设备如：空调设备、降湿机、一般插座回路、电热设备（洗消间除外）等，由电力系统电源供电。

系统电源停电时，设备停止使用。

供电措施：应由电力系统电源供电，用电设备接入电力系统供电回路，不应接入内部电站电源或区域电站电源供电的回路中。

四、战时常用设备电力负荷分级1、中心医院、急救医院2、救护站、防控专业队工程、一等人员掩蔽所ū3、二等人员掩蔽所、生产车间、食品站、区域电站、区域供水站（1）一级负荷基本通讯设备、音响报警接收设备、应急通讯设备、柴油电站配套的附属设备应急照明（2）二级负荷重要的风机、水泵、三种通风方式装置系统正常照明区域水源的用电设备电动防护密闭门电动密闭门电动密闭阀门4、物资库、汽车库（1）一级负荷基本通讯设备、、应急通讯设备、柴油电站配套的附属设备应急照明（2）二级负荷重要的风机、水泵、正常照明电动防护密闭门电动密闭门电动密闭阀门（3）三级负荷不属于一级和二级负荷的其他负荷五、各类人防工程战时隔绝防护时间表1、二等人员掩蔽所电站控制室≥3小时2、物资库≥2小时三种通风方式信号装置系统设计医疗救护工程、防空专业队掩蔽部工程、一等、二等人员掩蔽部工程，工程具有“三防”要求，其中防化学、生化武器工程防有防毒要求，因此通风系统设计有三种工况。

医院电力负荷分级及不同区域恢复供电时间要求详解(一)医疗场所分类(二)各医疗场所自动恢复供电时间医疗用房根据环境分类(一)患者环境角度(二)设备环境角度一、医院电力负荷分级我国现行的《供配电系统设计规范》将电力负荷根据其重要性和中断供电在政治上、经济上所造成的损失或影响的程度分为三级。

(一)一级负荷(1)中断供电将造成人身伤亡者；(2)中断供电将在政治，经济上造成重大损失者；(3)中断供电将影响有重大政治、经济意义的用电单位的正常工作者。

(二)二级负荷(1)中断供电将在政治，经济上造成较大损失者；(2)中断供电将影响重要用电单位的正常工作者。

(三)三级负荷不属于一级和二级负荷者。

二、医疗场所分类及恢复供电时间(一)医疗场所分类按照医院的医疗场所根据电气安全防护的要求应分为：(1)0类场所：不使用医疗电气设备接触部件的医疗场所；(2)1类场所：医疗电气设备接触部件需要与患者体表、体内(除2类医疗场所所述部位以外)接触的医疗场所；(3)2类场所：医疗电气设备接触部件需要与患者体内(指心脏或接近心脏部位)接触以及电源中断危及患者生命的医疗场所。

(二)各医疗场所自动恢复供电时间医疗用房所对应医疗场所的分类及恢复供电时间上述医疗场所的分类是根据我国医院的现状综合考虑的一个示意性的分类，医院的诊疗手段、医疗设备发展迅速，很难包罗万象。

因此在项目设计之初，设计人员应与医院密切配合，根据医院的要求对相关医疗场所的分类进行落实与确认。

三、医疗用房根据环境分类(一)患者环境角度从场所内的医疗电气设备或部件是否接触患者人身及接触患者人体何种部分这一角度考虑，即考虑电气装置及配件对患者的宏电击及微电击的影响。

只有2类场所增加了中断供电本身对患者生命的影响。

医疗场所在强调供电可靠性的同时，要考虑患者用电安全。

(1)门诊部。

①门诊诊室：一般没有电气设备，所以设置为0类场所，断电不会对患者生命产生影响，因此对恢复供电时间没有具体要求。

供配电系统设计规范》供配电系统设计规范》GB/95第一章总则第二章负荷分级及供电要求根据不同的情况，负荷可以分为一级、二级和三级。

一级负荷包括可能造成人身伤亡、政治经济上重大损失和影响有重大政治、经济意义的用电单位的正常工作的负荷。

二级负荷包括可能造成较大损失和影响重要用电单位的正常工作的负荷。

三级负荷则是指不属于一级和二级负荷的其他负荷。

对于一级负荷，应该采用两个电源供电，并且在一个电源发生故障时，另一个电源不应同时受到损坏。

特别重要的一级负荷还需要增设应急电源，并且严禁将其他负荷接入应急供电系统。

第三章电源及供电系统当一级负荷中特别重要负荷的应急电源需要设置时，或者第二电源不能满足一级负荷的条件时，需要设置自备电源。

自备电源可以是独立于正常电源的发电机组、专用的馈电线路、蓄电池或干电池。

根据允许中断供电时间的不同，可以选择不同类型的不间断供电装置。

例如，允许中断供电时间为15秒以上的供电，可以采用快速自启动的发电机组。

对于允许中断供电时间为毫秒级的供电，则可以选择蓄电池静止型不间断供电装置、蓄电池机械贮能电机型不间断供电装置或柴油机不间断供电装置。

第四章电压选择和电能质量删除明显有问题的段落）第五章无功补偿删除明显有问题的段落）第六章低压配电删除明显有问题的段落）附录一名词解释删除明显有问题的段落）二、当从电力系统取得第二电源不经济合理时，设置自备电源是一种较好的选择。

三、如果有常年稳定的余热、压差和废气可供发电，而且技术可靠、经济合理，那么设置自备电源也是一个不错的选择。

四、如果所在地区偏僻，远离电力系统，那么设置自备电源也是经济合理的。

第四章电压选择和电能质量一、电动机的电压波动应该控制在±5%以内。

二、一般工作场所的照明电压波动应该控制在±5%以内；对于远离变电所的小面积一般工作场所，难以满足上述要求时，可为＋5%、－10%；应急照明、道路照明和警卫照明等可以为＋5%、－10%。

GB50052-95《供配电系统设计规范本规范是为了规范供配电系统的设计，保证供电系统的安全、可靠、经济运行，同时提高电能质量和节约能源。

本规范适用于各种建筑物、工业企业和公共设施的供配电系统设计。

第二章负荷分级及供电要求根据不同建筑物和设施的负荷特点，本章对负荷进行分级，并提出了不同的供电要求。

同时，还对备用电源的配置、自动切换设备的选用等方面进行了详细规定。

第三章电源及供电系统本章主要涉及电源的选择和供电系统的设计。

在电源的选择上，应考虑供电可靠性、经济性和环保因素；在供电系统的设计上，应考虑系统的容量、可靠性和安全性。

第四章电压选择和电能质量本章主要规定了供电系统中的电压等级选择和电能质量的要求。

在电压等级选择上，应根据负荷特点和供电可靠性等因素进行合理选择；在电能质量方面，应保证供电系统的稳定性和电能质量的合格率。

第五章无功补偿本章主要涉及无功补偿的原理、方法和设备的选择。

无功补偿是保证供电系统稳定运行和提高电能质量的重要手段。

第六章低压配电本章主要规定了低压配电系统的设计和选用。

在低压配电系统的设计上，应考虑系统的可靠性和安全性，同时还应根据负荷特点和供电可靠性等因素进行合理选择。

附录一名词解释本附录主要对本规范中出现的专业术语和缩略语进行了解释。

这些术语和缩略语的准确理解是保证本规范正确应用的前提。

1.0.1 为了确保人身安全，保障供电可靠、技术先进和经济合理，本规范制定了供配电系统设计的执行标准，以贯彻国家的技术经济政策。

1.0.2 本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。

1.0.3 供配电系统设计必须综合考虑负荷性质、用电容量、工程特点和地区供电条件，从全局出发，合理确定设计方案。

1.0.4 供配电系统设计应根据工程特点、规模和发展规划，远期和近期结合，以近期为主。

1.0.5 供配电系统设计应选用符合国家现行标准的高效、低能耗、先进性能的电气产品。

1.0.6 除遵守本规范外，供配电系统设计还应符合国家现行有关标准和规范的规定。

电力负荷的分级及其对供电电源的要求电力负荷: 既可指用电设备或用电单位（用户），也可指用电设备或用户所耗用的电功率或电流，视具体情况而定。

电力负荷：1、用电设备或用电单位（用户）2、用电设备或用电单位所消耗的电功率或电流。

(一)电力负荷的分级1．一级负荷；中断供电将造成人身伤亡者；或政治、经济上将造成重大损失者。

在一级负荷中，特别重要的负荷是指在中断供电时将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷。

2．二级负荷；二级负荷为中断供电将在政治、经济上造成较大损失者，3．三级负荷；三级负荷为一般的电力负荷，(二)各级电力负荷对供电电源的要求1．一级负荷对供电电源的要求；要求应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。

对一级负荷中特别重要的负荷，除要求有上述两个电源外，还要求增设应急电源。

常用的应急电源有：独产于正常电源的发电机组，干电池，蓄电池，供电系统中有效地独立于正常电源的专门供电线路。

2．二级负荷对供电电源的要求；要求做到当发生电力变压器故障时不致中断供电，或中断后能迅速恢复供电。

通常要求两回路供电，供电变压器也应有两台。

3.三级负荷对供电电源的要求对供电电源无特殊要求二、电力负荷的类型按用途可分为：照明负荷和动力负荷按行业分：工业负荷、非工业负荷和居民生活负荷（民用电）电力负荷（设备）按工作制的分类工厂的用电设备，按其工作制分以下三类：1 、长期连续工作制2、短时工作制这类设备的工作时间较短，而停歇时间相对较长。

3、断续周期工作制三、用电设备的额定容量、负荷持续及负荷系数1、用电设备的额定容量:对电动机: 额定容量指其轴上正常输出的最大功率。

对电机、电炉、电灯等设备，额定容量均用有功功率P N表示；对变压器和电焊机等设备，额定容量则一般用视在功率S N表示；对电容器类设备，额定容量则用无功功率Qc表示。

2、负荷持续率负荷持续率，又称暂载率或相对工作时间。

电力负荷的分级和对供电的要求
我国将电力负荷按其对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度划分为3级。

1. 一级负荷
一级负荷为中断供电将造成人身伤亡者；中断供电将在政治、经济上造成重大损失者，如重大设备损坏、重大产品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续生产过程被打乱而需要长时间恢复等；中断供电将影响有重大政治、经济影响的用电单位的正常工作负荷。

一级负荷中应由两个独立电源供电。

所谓独立电源，就是当一个电源发生故障时，另一个电源应不致同时受损坏。

在一级负荷中的特别重要负荷，除上述两个独立电源外，还必须增设应急电源。

为保证特别重要负荷的供电，严禁将其他负荷接入应急供电系统。

应急电源一般有独立于正常电源的发电机组、干电池、蓄电池、供电网络中有效的独立于正常电源的专门馈电线路。

2. 二级负荷
二级负荷为中断供电将在政治、经济上造成较大损失者，如主要设备损坏、大量产品报废、连续生产过程被打乱而需较长时间才能恢复，重点企业大量减产等；中断供电系统将影响重要用电单位的正常工作负荷者；中断供电将造成大型影剧院、大型商场等较多人员集中重要公共场所秩序混乱的。

二级负荷中应由两回线路供电。

供电变压器应有两台，从而做到当电力变压器发生故障或电力线路发生常见故障时，不致中断供电或中断供电后能迅速恢复。

3. 三级负荷
三级负荷为不属于一级和二级负荷者。

三级负荷对供电电源没有特殊要求，一般由单回路电力线路供电。

建造电气设计常用规范内容(一)供配电系统设计一.负荷分级及供电要求3.1 负荷分级及供电要求3.1.1 电力负荷应根据供电可靠性及中断供电在政治.经济上所造成地损失或者影响地程度,分为一级负荷. 二级负荷及三级负荷.3.1.1.1 一级负荷(1)中断供电将造成人身伤亡者.(2)中断供电将造成重大政治影响者.(3)中断供电将造成重大经济损失者.(4)中断供电将造成公共场所秩序严重混乱者.对于某些特等建造,如重要地交通枢纽.重要地通信枢纽. 国宾馆. 国家级及承担重大国事活动地会堂. 国家级大型体育中心, 以及时常用于重要国际活动地大量人员集中地公共场所等地一级负荷,为特殊重要负荷.中断供电将影响实时处理计算机及计算机网络正常工作或者中断供电后将发生爆炸.火灾以及严重中毒地一级负荷亦为特殊重要负荷.3.1.1.2 二级负荷(1)中断供电将造成较大政治影响者.(2)中断供电将造成较大经济损失者.(3)中断供电将造成公共场所秩序混乱者.3.1.1.3 三级负荷不属于一级和二级地电力负荷.二.供电电源一级负荷地供电电源1.一级负荷应由两个电源供电；当一个电源发生故障时,另一个电源不应同时受到损坏.2.一级负荷中特殊重要地负荷,除由两个电源供电外,尚应增设应急电源,并严禁将其它负荷接入应急供电系统.二级负荷地供电系统,宜由两回路线供电.在负荷较小或者地区供电条件艰难时,二级负荷可由一回6KV 及以上专用地架空路线或者电缆供电.当采用架空线时,可为一回架空线供电；当采用电缆路线时,应采用两根电缆组成地路线供电,其每根电缆应能承受 100%地二级负荷.三.应急电源类型可作为应急电源地电源类型：1.独立于正常电源地发机电组.2.供电网络中独立于正常电源地专用地馈电路线.3.蓄电池.4.干电池.根据允许中断供电地时间选用应急电源1.允许中断供电时间为 15s 以上地供电,可选用快速自启动地发机电组.2. 自投装置地动作时间能满足允许中断供电时间地,可选用带有自动投入装置地独立于正常电源地专用馈电路线.3.允许中断供电时间为毫秒级地供电,可选用蓄电池静止型不间断供电装置.蓄电池机械贮能机电型不间断供电装置.四.供电.用电电压地确定3.2.2 居住区高压配电3.2.2.1 应根据城市规划.城市电网发展规划综合考虑近期. 中期.远期地用电负荷,确定居住区地供配电方案.3.2.2.2 普通按每占地2km2 或者按总建造面积4x105 m2 设置一个10kV 配电所.当变电所在六个以上时, 也可设置10kV 配电所.3.3 电压选择3.3.1 用电单位地供电电压应从用电容量.用电设备特性.供电距离.供电路线地回路数.用电单位地远景规划.当地公共电网现状和它地发展规划以及经济合理等因素考虑决定.用电设备容量在250kW 或者需用变压器容量在160kW · A 以上者应以高压方式供电；用电设备容量在250kW 或者需用变压器容量在160kV· A 及以下者,应以低压方式供电,特殊情况也可以高压式供电.3.3.2 用电单位地高压配电电压宜采用10kV；如6kV 用电设备地总容量较大,选用6kV 电压配电技术经济合理时,则应采用6kV.低压配电电压应采用220/380V.五.电能质量1) 正常运行情况下用电设备端子处电压偏差允许值(以额定电压地百分数表示)可按下列要求验算：(1)普通电动机±5%.(2)电梯电动机±7%.(3)照明：在普通工作场所为±5%；在视觉要求较高地屋内场所为+5%.-2.5%；对于远离变电所地小面积普通工作场所,难以满足上述要求时,可为+5%.- 10%；应急照明.道路照明和警卫照明为+5%.- 10%.(4)其他用电设备,当无特殊规定时为±5%.2)为减少电压偏差,供配电系统地设计应符合下列要求：(1)正确选择变压器地变压比和电压分接头；(2)合理减少系统阻抗；(3)合理补偿无功功率；(4)尽量使三相负荷平衡；3)有载调压变压器地选用变电所中地变压器在下列情况之一时,应采用有载调压变压器：1.35KV 以上电压地变电所中地降压变压器,直接向 35KV.10(6)KV 电网送电时.2.35KV 降压变电所地主变压器,在电压偏差不能满足要求时.3. 10(6)KV 配电变压器不宜采用有载调压变压器；但在当地 10(6)KV 电源电压偏差不能满足要求,且用电单位有对电压要求严格地设备,单独设置调压装置技术经济不合理时,亦可采用 10(6)KV 有载调压变压器.4.电压偏差应符合用电设备端电压地要求,35KV 以上电网地有载调压宜实行逆调压方式.逆调压地范围宜为额定电压地 0~＋5%.4)冲击性负荷地供电措施为了降低冲击性负荷引起地电网电压波动和电压闪变(不包括电动机启动时允许地电压下降) ,宜采取下列措施：1.采用专线供电.2.与其它负荷共享配电路线时,降低配电路线阻抗.3.较大功率地冲击性负荷或者冲击性负荷群与对电压波动.闪变敏感地负荷分别由不同地变压器供电. 4.对于大功率电弧炉地炉用变压器由短路容量较大地电网供电.5)控制谐波引起地电压波形畸变控制各类非线性用电设备所产生地谐波引起地电网电压正弦波形畸变率,宜采取下列措施：1) .各类大功率非线性用电设备变压器由短路容量较大地电网供电.2) .对大功率静止整流器,采取下列措施：a．提高整流变压器二次侧地相数和增加整流器地整流脉冲数.b．多台相数相同地整流装置,使整流变压器地二次侧有适当地相角差.c．按谐波次数装设分流滤波器.3) .选用 D,yn11 结线组别地三相配电变压器.六.供配电设计中无功补偿1.采用电力电容器作为无功补偿装置时,宜就地平衡补偿,低压部份地无功功率宜由低压电容器补偿；高压部份地无功功率宜由高压电容器补偿.容量较大,负荷平稳且时常使用地用电设备地无功功率宜单独就地补偿.补偿基本无功功率地电容器组,宜在配变电所内集中补偿.在环境正常地车间内,低压电容器宜分散补偿.2.电容器分组时,应满足下列要求：a.分组电容器投切时,不应产生谐振.b.适当减少分组组数和加大分组容量.c.应与配套设备地技术参数相适应.d.应满足电压偏差地允许范围.七.低压配电系统地接线方式1. 压配电电压应采用 220~380V.带电导体系统地型式宜采用单相二线制.两相三线制.三相三线制和三相四线制.2. 在正常环境界车偶尔建造物内,当大部份用电设备为中小容量,且无特殊要求时,宜采用树干式配电.3. 条用电设备为大容量,或者负荷性质重要,或者在有特殊要求地车间.建造物内,宜采用放射式配电.4. 当部份用电设备距供电点较远,而彼此相距很近.容量很小地次要用电设备,可采用链式配电,但每一回路环链设备不宜超过5 台,其总容量不宜超过 10KW.容量较小用电设备地插座,采用链式配电时,每一条环链回路地设备数量可适当增加.5. 在高层建造物内,当向楼层各配电点供电时,宜采用分区树干式配电；但部份较大容量地集中负荷或者重要负荷,应从低压配电室以放射式配电.6. 平行地生产流水线或者互为备用地生产机组,根据生产要求,宜由不同地回路配电；同一辈子产流水线地各用电设备,宜由同一回路配电.八.低压电网中 TN 及 TT 系统接地型式在TN 及TT 系统接地型式地低压电网中,宜选用D,yn11 结线组别地三相变压器作为配电变压器.注：TN系统在此系统内, 电源有一点与地直接连接,负荷侧电气装置地外露可导电部份则通过保护线 (PE 线) 与该点连接.其定义应符合现行国家标准《电力装置地接地设计规范》地规定.TT 系统在此系统内, 电源有一点与地直接连接,负荷侧电气装置地外露可导电部份连接地接地极和电源地接地极无电气联系.其定义应符合现行国家标准《电力装置地接地设计规范》地规定.(二)10KV 及以下变电所设计4.2.1 配变电所位置选择,应根据下列要求综合考虑确定：(1)接近负荷中心.(2)进出线方便.(3)接近电源侧.(4)设备吊装.运输方便.(5)不应设在有剧烈振动地场所.(6)不宜设在多尘.水雾(如大型冷却塔)或者有腐蚀性气体地场所,如无法远离时,不应设在污源地下风侧.(7)不应设在厕所.浴室或者其他时常积水场所地正下方或者贴邻.(8)不应设在爆炸危（wei）险场所以内和不宜设在有火灾危（wei）险场所地正上方或者正下方,如布置在爆炸危（wei）险场所范围以内和布置在与火灾危（wei）险场所地建造物毗连时,应符合现行地《爆炸和火灾危（wei）险环境电力装置设计规范》地规定.(9)配变电所为独立建造物时,不宜设在地势低洼和可能积水地场所.(10)高层建造地下层配变电所地位置,宜选择在通风.散热条件较好地场所.(11)配变电所位于高层建造(或者其他地下建造)地地下室时,不宜设在最底层.当地下仅有一层时,应采取适当抬高该所地面等防水措施.并应避免洪水或者积水从其他渠道淹渍配变电所地可能性.4.2.4 高层建造地配变电所,宜设置在地下层或者首层；当建造物高度超过100m 时,也可在高层区地避难层或者上技术层内设置变电所.4.2.5 一类高.低层主体建造内,严禁设置装有可燃性油地电气设备地配变电所.二类高.低层主体建造内不宜设置装有可燃性油地电气设备地配变电所,如受条件限制亦可采用难燃性油地变压器,并应设在首层靠外墙部位或者地下室,且不应设在人员密集场所地上下方.贴邻或者出口地两旁,并应采取相应地防火和排油措施.4.6.4.4 高压屋内配电装置距屋顶(梁除外)地距离普通不小地0.80m.4.7.3 成排布置地配电屏,其长度超过6m 时,屏后面地通道应有两个通向本室或者其他房间地出口,并宜布置在通道地两端.当两出口之间地距离超过15m 时,此间还应增加出口.4.10 对有关专业地要求4.10.1 可燃油油浸电力变压器室地耐火等级应为一级.非燃(或者难燃)介质地电力变压器室.高压配电装置室和高压电容器室地耐火等级不应低于二级.低压配电装置和低压电容器室地耐火等级不应低于三级.4.10.2 有下列情况之一时,变压器室地门应为防火门：(1) 变压器室位于高层主体建造物内.(2) 变压器室附近堆有易燃物品或者通向汽车库.(3) 变压器位于建造物地二层或者更高层.(4) 变压器位于地下室或者下面有地下室.(5) 变压器室通向配电装置室地门.(6) 变压器室之间地灯.4.10.3 变压器室地通风窗,应采用非燃烧材料.4.10.4 配电装置室及变压器室门地宽度宜按最大不可拆卸部件宽度加0.30m,高度宜按不可拆卸部件最大高度加0.30m.4.10.5 有下列情况之一时,油浸变压器室应设置容量为100%变压器油量地挡油设施或者设置能将油排到安全处所地设施：(1)变压器室附近有易燃物品堆积地场所.(2)变压器室下面有地下室.(3)变压器室位于民用主体建造内.4.10.6 配变电所中消防设施地设置：一类建造地配变电所宜设火灾自动报警及固定式灭火装置；二类建造地配变电所可设火灾自动报警及手提式灭火装置.4.10.7 当配电装置室设在楼上时,应设吊装设备地吊装孔或者吊装平台. 吊装平台. 门或者吊装孔地尺寸,应能满足吊装最大设备地需要, 吊钩与吊装孔地垂直距离应满足吊装最高设备地需要.4.10.8 高压配电室和电容器室,宜设不能开启地自然采光窗,窗户下沿距室外地面高度不宜小于1.80m. 临街地一面不宜开窗.4.10.9 变压器室.配电装置室. 电容器室地门应向外开,并装有弹簧锁.装有电气设备地相邻房间之间有门时,此门应能双向开启或者向低压方向开启.4.10.10 配变电所各房间时常开启地门窗,不应直通相邻地酸.碱.蒸汽.粉尘和噪声严重地建造.4.10.11 当变压器室. 电容器室采用机械通风且周围环境污秽时,宜加空气过滤器.4.10.12 变压器室.配电装置室. 电容器室等应有防止雨.雪和小动物从采光窗.通风窗. 门. 电缆沟等进入屋内地措施.4.10.13 配电装置室. 电容器室和各辅助房间地内墙表面均应抹灰刷白.配电装置室.变压器室. 电容器室地顶棚及变压器室地内墙面应刷白.地(楼)面宜采用高标号水泥抹面压光或者用水磨石地面.4.10.14 长度大于8m 地配电装置室应设两个出口,并宜布置在配电室地两端.若两个出口之间地距离超过60m 时, 尚应增加出口.楼上.楼下均为配电装置室时,位于楼上地配电装置室至少应设一个出口通向室外地平台或者通道.4.10.15 配变电所地电缆沟和电缆室,应采取防水排水措施. 当配变电所设置在地下室时,其进出地下室地电缆口必须采取有效地防水措施.4.10.16 变压器室宜采用自然通风,夏季地排风温度不宜高于45℃,进风和排风地温差不宜大于15℃. 4.10.17 电容器室应有良好地自然通风,通风量应根据电容器温度类别按夏季排风温度不超过电容器所允许地最高环境空气温度计算.当自然通风不满足排热要求时,可采用自然进风和机械排风方式. 电容器室内应有反映室内温度地指示装置.4.10.18 变压器室. 电容器室当采用机械通风或者配变电所位于地下室时,其通风管道应采用非燃烧材料制作.如周围环境污秽时,宜加空气过滤器(进风口处).4.10.19 有条件时配电装置室宜采用自然通风.高压配电装置室装有较多油断路器时,宜装设事故排烟装置.4.10.20 在采暖地区,控制室(值班室)应采暖,采暖计算温度为18℃.在特殊寒冷地区地配电装置室装有电度表时应设采暖.采暖计算温度为5℃.控制室和配电装置室内地采暖装置,宜采用钢管焊接,且不应有法兰.罗纹接头和阀门等.4.10.21 位于炎热地区地配变电所,屋面应有隔热措施.控制室(值班室)宜考虑通风,有条件时可接入空调系统.4.10.22 位于地下室地配变电所,其控制室(值班室)应保证运行和卫生条件,当不能满足要求时,宜装设通风系统或者空调装置.4.10.23 变压器室. 电容器室.配电装置室.控制室内不应有与其无关地管道. 明敷路线通过.4.10.24 装有六氟化地硫地配电装置.变压器地房间其排风系统要考虑有底部排风口.4.10.25 有人值班地配变电所,宜设有上.下水设施.4.10.26 在配电装置室内裸导体上空布置灯具时,灯具地水平投影与裸导体地净距应大于1m.灯具不应采用软线吊装或者链吊装.4.10.27 干式变压器室.配电装置室.控制室. 电容器室当设置在地下层时,在高潮湿场所,宜设置吸湿机或者在装置内加装去湿电加热器,在地下室内并应有排水设施.(三)自备应急柴油发机电6.1.1.2 符合下列情况之一时,宜设自备应急柴油发机电组：(1)为保证一级负荷中特殊重要地负荷用电.(2)有一级负荷,但从市电取得第二电源有艰难或者不经济合理时.(3)大. 中型商业性大厦,当市电中断供电将会造成经济效益有较大损失时.6.1.1.3 机组宜挨近一级负荷或者配变电所设置.柴油发机电房可布置于坡屋.裙房地首层或者附属建造内,应避开主要出口通道,如确有艰难也可布置在地下层.当布置在地下层时,应处理好通风.防潮.机组地排烟.消音和减振等.6.1.1.4 机房宜设有发机电间.控制及配电室.燃油准备及处理间.备品备件贮藏间等.设计时可根据具体情况对上述房间进行取舍.合并或者增添.6.1.1.5 当机组需遥控时,应设有机房与控制室联系地信号装置及测量仪表.6.1.1.6 对不需要机组供电地低压配电回路,在系统电源发生故障停电后,应自动切除.6.1.1.7 发机电间.控制室及配电室不应设在厕所.浴室或者其他时常积水场所地正下方和贴邻.6.1.1.8 属于一类防火建造地柴油发机电房,应设卤代烷或者二氧化碳等固定灭火装置及火灾自动报警装置；二类防火建造地柴油发机电房,应设火灾自动报警装置和手提式灭火装置.6.1.9.4 对土建专业地要求：(1)机房应有良好地采光地通风.在炎热地区,有条件时宜设天窗,有热带风暴地区天窗应加挡风防雨板或者设专用双层百页窗.在北方及风沙较大地地区,应设有防风沙侵入地措施；(2)发机电间应有两个出入口,其中一个出口地大小应满足搬运机组地需要,否则应预留吊装孔. 门应采取防火. 隔音措施,并应向外开启,发机电间与控制及配电室之间地门和观察窗应采取防火. 隔音措施, 门开向发机电间；(3)贮油间与机房相连布置时,应在隔墙上设防火门,并向发机电间开启；(4)发机电间.贮油间宜做水泥压光地面,并应有防止油.水渗入场面地措施,控制室宜做水磨石地面；(5)机房内地噪声应符合国家噪声标准规定, 当机房噪声控制达不到要求时,应通过计算做消音.隔音处理；(6)机组基础应采取减振措施,当机组设置在主体建造内或者地下层时,应防止与房屋产生共振现象；(7)柴油机基础应采取防油浸地设施,可设置排油污地沟槽；(8)机房内地管沟和电缆沟内应有0.3%地坡度和排水.排油措施,沟边缘应做挡油处理；(9)机房各工作房间耐火等级与火灾危（wei）险性类别,见表6.1.9.4.(四)电器导体地选择和配电设备地布置表 PE 线最小截面一. 电器地选择1)低压配电设计所选用地电器应符合下列要求: 1.电器地额定电压应与所在回路标称电压相适应；2.电器地额定电流不应小于所在回路地计算电流；3.电器地额定频率应与所在回路地频率相适应；4.电器应适应所在场所地环境条件；5.电器应满足短路条件下地动稳定与热稳定地要求 .用于断开短路电流地电器,应满足短路条件下地通 断能力.二. 导体地选择 1)导体地类型应按敷设方式及环境条件选择.绝缘导体除满足上述条件外, 尚应符合工作电压地要求. 2)选择导体截面,应符合下列要求： 1.路线电压损失应满足用电设备正常工作及起动时端电压地要求； 2.按敷设方式及环境条件确定地导体载流量,不应小于计算电流； 3.导体应满足动稳定与热稳定地要求； 4.导体最小截面应满足机械强度地要求, 固定敷设地导线最小芯线截面应符合表2.2.2 地规定. 表 固定敷设地导线最小芯线截面3)敷设路径地冷却条件：沿不同冷却条件地路径敷设绝缘导线和电缆时,当冷却条件最坏段地长度超 过 5m,应按该段条件选择绝缘导线和电缆地截面,或者只对该段采用大截面地绝缘导线和电缆. 4)导线敷设处地环境温度：1.直接敷设在土壤中地电缆,采用敷设处历年最热月地月平均温度；2.敷设在空气中地裸导体,屋外采用敷设地区最热月地平均最高温度；屋内采用敷设地点最热月地平均 最高温度(均取 10 年或者以上地总平均值. ) 5)中性线截面1.在三相四线制配电系统中, 中性线(以下简称N 线)地允许载流量不应小于路线中最大不平衡负荷电 流,且应计入谐波电流地影响.2.以气体放电灯为主要负荷地回路中, 中性线截面不应小于相线截面.3.采用单芯导线作保护中性线(以下简称PEN 线)干线,当截面为铜材时,不应小于 10mm 2 ；为铝材时, 不应小于 16mm 2 ；采用多芯电缆地芯线作 PEN 线干线,其截面不应小于 4mm 2. 6)保护线(以下简称 PE 线)截面1.当保护线(以下简称 PE 线)所用材质与相线相同时,PE 线最小截面应符合下表地规定.最小芯线截面(mm 2) 铜 芯 1.01.0 0.75敷设方式绝缘导线穿管敷设 绝缘导线槽板敷设 绝缘导线线槽敷设铝芯 2.52.5 2.52.PE 线采用单芯绝缘导线时,按机械强度要求,截面不应小于下列数值： 有机械性地保护时为 2.5mm 2； 无机械性地保护时为 4mm 2 .3.装置外可导电部份禁用作 PEN 线.4.在 TN-C 系统中,PEN 线严禁接入开关设备.三.配电设备布置地普通规定 1)配电室地位置应挨近用电负荷中心,设置在尘埃少.腐蚀介质少.干燥和震动轻微地地方,并宜适当留有 发展余地. 2)配电室内除本室需用地管道外,不应有其它地管道通过.室内管道上不应设置阀门和中间接头；水汽 管道与散热器地连接应采用焊接.配电屏地上方不应敷设管道.3) 落地式配电箱地底部宜抬高,室内宜高出地面 50mm 以上,室外应高出地面 200mm 以上.底座周围应 采取封闭措施,并应能防止鼠.蛇类等小动物进入箱内. 4)同一配电室内并列地两段母线,当任一段母线有一级负荷时,母线分段处应设防火隔断措施. 5)当高压及低压配电设备设在同一室内时,且二者有一侧柜顶有裸露地母线,二者之间地净距不应小于 2m.6) 成排布置地配电屏,其长度超过 6m 时,屏后地通道应设两个出口,并宜布置在通道地两端,当两出口之 间地距离超过 15m 时,此间尚应增加出口. 7)成排布置地配电屏,其屏前和屏后地通道最小宽度应符合下表地规定. 表 配电屏先后地通道地最小宽度(m )四. 配电设备布置中地安全措施1)在有人地普通场所,有危（wei ）险电位地裸带电体应加遮护或者置于人地伸臂范围以外.双排背对背布置屏 前1.51.31.81.6 屏后 维 护1.51.31.00.8 操 作2.02.02.02.0双排对面布置屏 前2.01.82.32.0 屏后 维 护1.00.81.00.8操 作1.21.21.21.2多排同向布置前.后排距 屏 墙 间 前 后排 排2.0 1.5 1.02.0 1.3 0.82.3 1.8 1.02.0 1.6 0.8单排布置屏后维 护1.00.81.00.8 操 作1.21.21.21.2配电屏种类不受限 制时 受限制 时 不受限 制时 受限制 时屏 前1.51.31.81.6固定式抽屉式相线芯线截面S(mm 2 )S ≤16 16＜S ≤35 S ＞35PE 线最小截面(mm 2 )S 16 S / 22)标称电压超过交流25V (均方根值)容易被触及地裸带电体必须设置遮护物或者外罩,其防护等级不应低于《外壳防护等级分类》 (GB4208-84)地IP2X 级.3)当需要挪移遮护物.打开或者拆卸外罩时,必须采取下列地措施之一：1.使用钥匙或者其它工具；2.切断裸带电体地电源,且惟独将遮护物或者外罩重新放回原位或者装好后才干恢复供电. 4)当裸带电体用遮护物遮护时,裸带电体与遮护物之间地净距应满足下列要求：一.当采用防护等级不低于IP2X 级地网状遮护物时,不应小于100mm；二.当采用板状遮护物时,不应小于50mm.5)容易接近地遮护物或者外罩地顶部,其防护等级不应低于《外壳防护等级分类》(GB4208-84)地IP4X 级.6)在有人地普通场所,人距裸带电体地伸臂范围应符合下列规定：1.裸带电体布置在有人活动地上方时,裸带电体与地面或者平台地垂直净距不应小于2.5m；2.裸带电体布置在有人活动地侧面或者下方时,裸带电体与平台边缘地水平净距不应小于1.25m；3.当裸带电体具有防护等级低于IP2X 级地遮护物时,伸臂范围应从遮护物算起.4.在正常地人工操作时手中需执有导电物件地场所,计算伸臂范围时应计入这些物件地尺寸.7)配电室通道上方裸带电体距地面地高度不应小于下列数值：一.屏前通道为2.5m；当低于2.5m 时应加遮护,遮护后地护网高度不应低于2.2m；二.屏后通道为2.3m,当低于2.3m 时应加遮护,遮护后地护网高度不应低于1.9m.第3.2.1 条安装在生产车间和有人场所地开敞式配电设备,其未遮护地裸带电体距地面高度不应小于2.5m；当低于2.5m 时应设置遮护物或者阻挡物,阻挡物与裸带电体地水平净距不应小于0.8m,阻挡物地高度不应小于 1.4m；阻挡物内屏前.屏后地通道宽度应符合规范地规定.五.配电室对建造地要求1.配电室屋顶承重构件地耐火等级不应低于二级,其它部份不应低于三级.2.配电室长度超过7m 时,应设两个出口,并宜布置在配电室地两端.当配电室为楼上楼下两部份布置时,楼上部份地出口应至少有一个通向该层走廊或者室外地安全出口.配电室地门均应向外开启,但通向高压配电室地门应为双向开启门.3.配电室地顶棚.墙面及地面地建造装修应少积灰和不起灰；顶棚不应抹灰.4.配电室内地电缆沟应采取防水和排水措施.5.当寒冷地区冬季室温影响设备地正常工作时,配电室应采暖.炎热地区地配电室应采取隔热.通风或者空调等措施.有人值班地配电室,宜采用自然采光.在值班人歇息间内宜设给水.排水设施. 附近无厕所时宜设厕所.6.位于地下室和楼层内地配电室,应设设备运输地通道,并应设良好地通风和可靠地照明系统.7.配电室地门.窗关闭应密合；与室外相通地洞.通风孔应设防止鼠.蛇类等小动物进入地网罩,其防护等级不宜低于《外壳防护等级分类》 (GB4208-84)地IP3X 级.直接与室外露天相通地通风孔还应采取防止雨.雪飘入地措施.(五) 室外接户线和电缆敷设。
