克拉玛依新建单体楼房通信配套设施建设技术标准(1)
- 格式：doc
- 大小：106.50 KB
- 文档页数：8
文档推荐
-
Wild Word页数:6
-
互办实事工作计划页数:4
-
2019全国高职学校排名页数:26
-
克拉玛依职业技术学院生活部管理制度页数:8
-
克拉玛依市职业技能鉴定中心页数:1
下载文档原格式
合集下载
住宅区和住宅建筑内通信设施工程设计规范
GB50605-2023住宅区和住宅建筑内通信设施工程设计规范Code for design of communication engineering in residential destrcts and residential building1总则为了适应都市建设与信息网络旳发展，增进都市住宅中语音、数据、图像、多媒体等综合业务通信网络建设，满足居民对通信业务旳需要，实现资源共享，防止反复建设，制定本规范。
本规范合用于新建住宅地下通信管道和住宅建筑内通信设施工程旳设计，以及既有住宅建筑通信设施旳改、扩建工程设计。
住宅区地下通信管道建设应纳入小区综合管线规划，并与电信业务经营者提供旳通信管道连通。
通信设施工程设计应符合住宅区和住宅建筑旳性质、功能、规模、环境条件旳规定。
地下通信管道旳管孔数，电信间、设备间预留旳房屋面积，通信业务接入点处设置旳配线模块，配线箱、机柜等容量应满足至少2家电信业务经营者通信业务接入旳需要。
通信设施工程建设应与住宅建筑建设同步进行。
工程设计中必须选用符合有关技术原则旳定型产品。
未经产品质量监督检查机构鉴定合格旳设备及重要材料，不得在工程中使用。
通信设施工程设计除应符合本规范外，尚应符合国家现行有关原则旳规定。
2术语住宅区和住宅建筑内通信设施communications fecilities in residential districts residential building 指建筑规划用地红线内旳住宅区地下通信管道、住宅建筑内旳通信管线、配线设备以及用于安装通信设备旳场地。
通信管道communication pipeline 通信光缆与电缆旳一种敷设通道。
由管道、人（手）孔、室外引上管和建筑物引入管等构成。
主干管道trunk pipeline 由建筑物设备间至交接设备之间旳线缆管道。
配线管道wining pipeline 由交接设备至建筑物内配线设备之间旳线缆管道。
xjj122-2020 建筑物通信基础设施建设标准
建筑物通信基础设施建设标准一、基础设施规划1.1 建筑物通信基础设施应根据建筑物的规模、使用性质和通信需求进行规划。
规划时应考虑以下因素：a) 建筑物的结构、布局和用途；b) 通信网络的拓扑结构和通信协议；c) 通信设备的配置和安装位置；d) 电源、接地和防雷设施的配置；e) 环境控制和节能措施。
1.2 基础设施规划应符合国家和地方的法规、标准及规范。
二、通信网络设计2.1 建筑物通信网络应根据建筑物的通信需求进行设计，包括局域网、广域网和互联网接入等。
2.2 通信网络的设计应考虑以下因素：a) 网络的拓扑结构、冗余设计和可靠性；b) 网络的性能和带宽；c) 网络设备的选择和配置；d) 网络管理和监控系统的设计。
2.3 通信网络的设计应符合国家和地方的法规、标准及规范。
三、信源和信号传输3.1 建筑物通信系统的信源应包括电话、计算机、监控设备、安全系统等。
信源的配置应根据建筑物的用途和通信需求进行设计。
3.2 信号传输应采用可靠、高效和符合国家标准的传输介质和协议，如光纤、双绞线、无线等。
传输系统应能满足实时通信和数据传输的要求。
3.3 信源和信号传输的设计应符合国家和地方的法规、标准及规范。
四、建筑智能化4.1 建筑物通信基础设施应与建筑智能化相结合，实现智能建筑的综合管理和服务。
4.2 建筑智能化应包括以下方面：a) 楼宇自动化控制；b) 安全防范系统；c) 消防报警系统；d) 照明、空调、电梯等设备的监控和管理；e) 能耗监测和管理。
4.3 建筑智能化的设计和实施应符合国家和地方的法规、标准及规范。
五、供电和防雷5.1 建筑物通信基础设施应配备可靠的供电系统，包括UPS电源、发电机组等。
供电系统的设计和设备选型应考虑通信设备的功耗、电源质量和可靠性要求。
5.2 建筑物通信基础设施应采取有效的防雷措施，包括避雷针、接地网、浪涌保护器等。
防雷系统的设计和设备选型应符合国家和地方的防雷规范和标准。
《建设工程配建5G移动通信基础设施技术标准》条文说明
浙江省工程建设标准建设工程配建5G移动通信基础设施技术标准DB33/ XXXX－2020条文说明目次1 总则 (20)3 基本规定 (22)4 移动通信机房 (24)4.1一般规定 (24)4.2基站机房 (25)4.3室分机房 (26)5 支撑设施 (28)5.1一般规定 (28)5.2平屋面 (28)5.3坡屋面 (30)5.4桥梁 (31)6 通信电源 (32)6.1一般规定 (32)6.2电源 (32)6.3电力线路及电器装置 (32)7 通信管道 (33)7.2室内配线管网 (33)7.3室外、桥梁及隧道通信管道 (33)8 防雷与接地 (34)9 施工与验收 (35)1 总则1.0.1 第五代移动通信技术（简称“5G”）全面实现万物互联，已成为数字经济战略实施的先导领域。
5G 处于高频段，基站覆盖面积小，站址数量需求大，与已有的电信基础设施建设要求相比，在有机融合方面需求更为迫切。
为推进我省5G移动通信基础设施的标准建设，促进共建共享，特制定本标准。
1.0.2 本标准的建设工程指房屋建筑工程、地铁隧道、铁路隧道（含高铁）、长度大于100m的公路（含高速）隧道以及长度超过3000m的跨海跨江大桥等；既有建筑考虑情况复杂可参照执行；4G、3G、2G移动通信基础设施均可参照本标准执行。
1.0.3 为切实落实建设工程移动通信基础设施配建，减少后期修改对建设工程的影响，建设工程移动通信基础设施应与建设工程做到四个同步：“同步规划、同步设计、同步施工、同步验收”。
相关要求可参考浙江省经济和信息化厅、中共浙江省委网络安全和信息化委员会办公室、浙江省发展和改革委员会等十五个厅局联合发布的《关于印发浙江省加快5G发展行动计划（2020-2022年）的通知》（浙经信云计算〔2020〕90号）：三、重点任务（一）5G基础设施建设 1.实施5G基站建设“一件事”集成改革；将5G基站作为各类新建、改建、扩建建筑物或构筑物的配套设施，确保与主体工程同步规划、同步设计、同步施工、同步验收。
《建筑物通信基础设施建设标准》
《建筑物通信基础设施建设标准》
《建筑物通信基础设施建设标准》是由内蒙古通信管理局和内蒙古住房和城乡建设厅联合组织编制的标准，旨在规范建筑物通信基础设施的预留和建设。
该标准于2021年12月1日正式实施，共包括总则、术语和缩略语、基本规定、通信机房、屋面和地面移动通信基础设施、管线设施共6个部分。
该标准主要规定了建筑物通信基础设施的技术指标和相关技术要求，包括通信机房、通信间、电源配套、管线管网等，推动通信基础设施与主体建筑物的“同步设计、同步施工、同步验收、同步开通”。
此外，该标准还明确要求室外基站基础设施、室内无线覆盖系统和建筑物应同步设计、同步施工、同步验收，并预留相关资源，明确了建筑物配建室外基站基础设施的数量、位置和方式。
该标准的发布和实施填补了自治区建筑物通信基础设施建设无标准可依的空白，规范了建筑物通信基础设施的预留和建设，解决了建设单位不做通信基础设施预留或预留不合理，需进行额外扩建或改建，对结构带来破坏或功能使用带来影响的问题。
同时，该标准也适用于既有建筑的5G配套设施改造，有利于提高移动通信基础设施建设的科学性、规范性、集约性，切实解决5G建设选址难、改造难等瓶颈难题。
此外，江苏省也发布了相应的《建筑物移动通信基础设施建设标准》，是国内首个明确提出室外基站与建筑物一体化设计的强制性地方标准。
该标准同样要求室外基站基础设施、室内无线覆盖系统和建筑物应同步设计、同步施工、同步验收，并预留相关资源。
克拉玛依新建住宅小区通信配套设施建设技术标准(1)
克拉玛依新建住宅小区通信配套设施建设技术标准（1）克拉玛依新建住宅小区通信配套设施建设标准1. .................................................................... 总则 032术语 ...............................施工部分 (05)3. 小区机房建设 ...........................3.1 一般规定 (07)3.2小区机房选址 (07)3.3小区机房面积 (08)3.4小区机房环境 (08)3.5电源、防雷及接地 (09)4. 住宅小区通信管网建设 .......................4.1. 一般规定 (10)4.2机房至楼宇管道 ........................5. ....................................................................................... 住宅小区楼内配线管网建设 (12)5.1. 一般规定 (12)5.2. 楼幢光交箱 (13)5.3. 光缆分纤盒 (14)5.4. 楼内竖向配线管道 (14)5.5. 楼内横向配线管道 (15)6. .......................................................................................... 住宅小区配线光缆及入户线光缆设置 (16)6.1. 配线光缆 (16)6.2. 入户线光缆 (17)7. ....................................................................................... 住宅小区户内管网建设 0407 10 12 (18)7.1多媒体信息箱 (18)7.2户内管网 (19)附A 房地产开发商与电信业务经营者分工界面图 (21)附录B 皮线光缆、五类及超五类线、电话皮线外径 (22)附录C 楼幢光交箱规格 (22)验收部分 (24)8. 机房验收 ...........................8.1机房验收检查 (25)8.2机房安全检查 (26)9. 安装工艺检查 ........................9.1.设备安装施工要求检查 (26)9.2线路施工要求 .......................10. 光缆测试 (33)11. 工程初验 (33)12. 工程试运行 (34)13. 工程终验 (34)13.1终验技术文件 (34)13.2验收要求和内容 (35)附录D 光缆段光纤线路衰减测试记录表 (36)附录E 光缆段光纤接头损耗测试记录表 (37)附录F 随工检查表 (38)规范用词说明 (39)1. 总 则1.01 为了规范克拉玛依市住宅小区通信配套设施建设，实现光纤直接通达用户家庭，提高通信建设水平，确保用户通信需求，特制定本标准。
《通信铁塔技术要求(V1.1)》

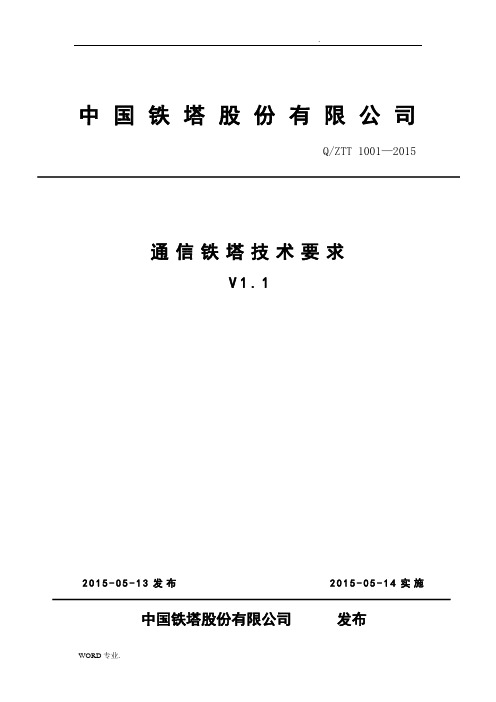

中国铁塔股份有限公司Q/ZTT 1001—2015通信铁塔技术要求V1.12015-05-13发布2015-05-14实施中国铁塔股份有限公司发布目录1总则 (1)2术语 (3)3基本规定 (4)4铁塔结构技术要求 (4)4.1一般规定 (4)4.2荷载与作用 (4)4.3材料选用 (5)4.4构件设计 (8)4.5节点连接 (9)4.6铁塔制作技术要求 (11)4.7铁塔安装技术要求 (11)4.8铁塔验收要求 (12)4.9铁塔维护要求 (13)4.10铁塔工艺及防雷接地要求 (13)5标准铁塔选择与使用 (14)5.1落地标准铁塔 (14)5.2屋顶标准铁塔塔身 (15)5.3屋顶天线标准美化外罩规格 (16)6非标铁塔 (16)附录A 铁塔建设的无线工艺要求分析 (17)A.1运营商的网络制式 (17)A.2分场景建设需求 (17)A.3天线挂高的需求 (18)A.4铁塔无线专业工艺要求 (19)附录B 通信铁塔分类与标准化设计 (21)B.1通信铁塔分类与应用建议 (21)B.2铁塔风压设计要求 (21)B.3落地塔的83种标准化设计 (22)B.4屋顶塔塔身的11种标准化设计 (24)B.5屋顶天线美化外罩的8种标准化规格 (25)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。
本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地及标准铁塔选择与使用作出规定和要求。
本技术要求修订的主要容为：1. 补充了美化塔、仿生树和天线美化外罩相关特殊材料的技术要求； 2. 补充了美化塔、仿生树和天线美化外罩风荷载计算的参数取值方法。
3. 落地塔增加了25米路灯杆塔，30米和35米灯杆景观塔（三层支架），30米和35米三管塔，25米和30米松树型仿生树，30米、35米和40米外爬支架式单管塔的标准化设计；4. 屋顶塔塔身增加了9米、12米和15米增高架，3米女儿墙式抱杆，3米和6米自立式抱杆的标准化设计；5. 增加屋顶天线美化外罩的标准化规格。
克拉玛依市新行政区配套工程质量评估报告
克拉玛依市新行政区配套工程质量评估报告一、工程基本情况1、工程概况：克拉玛依市新行政区配套工程位于城区南部原克拉玛依市飞机场内，南距迎宾路500m，北部是南新路和胜利路，位于规划行政中心主轴线。
贯穿整个工程区段，设置了不同的景观和活动区域，各自显现特色和功能。
“护城河”景段，中心广场区段，南部景段，规划基地面积17公顷。
本工程施工内容主要包括“护城河”景段和中心广场区段，水系、喷泉、道路、各建筑单体的场地铺装、构筑物、园林小品、绿化、灯光亮化等项。
实际总施工面积约为313000㎡，其中绿化面积约占119000㎡，硬化铺装面积约占158000㎡，水系约占14000㎡，沥青路面长3770 m，约占22000㎡。
预计工程投资总额：11357.87万元；计划工期2006年5月12日至2006年9月30日，实际竣工日期2007年7月5日。
本工程设计年限12年，抗震烈度7度。
2、项目实施相关单位：建设单位：克拉玛依市城投建设工程项目管理有限责任公司设计单位：青岛建筑设计研究院资质等级：甲级中国建筑北京设计研究院资质等级：甲级新疆时代石油工程有限公司资质等级：甲级克拉玛依市建筑规划设计（院）有限公司资质等级：乙级勘察单位：新疆岩土勘察设计研究院资质等级：甲级施工单位：新疆永升建设集团有限公司资质等级：一级监理单位：新疆天麒工程项目管理咨询有限责任公司资质等级：甲级质监单位：克拉玛依市建筑质量监督站3、工程质量等级：合格并确保“自治区市政优质工程奖”二、质量评估依据1、建设单位提供的施工图及与本工程有关的各种合同文件；2、招标答疑、图纸会审纪录、设计变更资料及洽商记录；3、现场实物的全面检查，施工单位提供的质量保证文件及技术资料等。
4、现行的施工验收标准及规范：（1）建筑工程施工质量验收统一标准（GB50300－2001）（2）建筑地基基础工程施工质量验收规范（GB50202—2002）（3）混凝土结构工程施工质量验收规范(GB50204—2002)（4）砌体工程施工质量验收规范（GB50203—2002）（5）地下防水工程质量验收规范(GB50208—2002)（6）建筑装饰装修工程质量验收规范(GB50210—2001)（7）建筑地面工程施工质量验收规范（GB50209-2002）（8）建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）（9）建筑电气工程质量验收规范（GB50303-2002）（10）钢结构工程施工质量验收规范（50205-2001）（11）市政道路工程质量检验评定标准（CJJ 1-90）（12）城市绿化工程施工及验收规范（CJJ/T82-99）（13）建设工程监理规范（GB50319—2000）三、工程监理情况本公司依据法律、法规以及有关技术标准、设计文件和建设工程承包合同，代表建设单位对施工质量实施了监理。
住宅区和住宅建筑内通信配套设施建设技术标准-条文说明
重庆市工程建设标准住宅区和住宅建筑内通信配套设施建设技术标准(修订)报批稿DBJ50-056－20xx条文说明1总则 (36)3基本规定 (37)4场地及环境 (38)5通信通道系统建设 (39)6通信线缆建设 (40)7通信设备安装 (41)8性能测试 (43)1.0.4根据《中华人民共和国电信条例》第四十六条“建筑物内的电信管线和配线设施以及建设项目用地范围内的电信管道，应当纳入建设项目的设计文件，并随建设项目同时施工与验收。
所需经费应当纳入建设项目概算。
”3基本规定3.0.1基于重庆市目前住宅区和住宅建筑的发展状况，并结合通信运营商对于通信配套设施建设及业务开展原则，参与建设的各方应根据住宅建筑的类别及最终用户的实际情况，选择入户光纤的数量。
3.0.2～3.0.3本条根据《中华人民共和国电信条例》第四十六条规定“城市建设和村镇、集镇建设应当配套设置电信设施。
建筑物内的电信管线和配线设施以及建设项目用地范围内的电信管道，应当纳入建设项目的设计文件，并随建设项目同时施工与验收。
所需经费应当纳入建设项目概算”提出，对我市通信运营商和住宅建设方分别负责投资建设的部分予以详细明确，进行分工界面划分，以便有效整合小区内的通信资源，统一地下管网建设，美化小区环境。
4场地及环境4.1.9应根据用户规模及分布等因素合理设置设备间、电信间，在满足住宅建筑用户通信需求的同时，避免空间浪费。
电信间面积应能满足光缆配线设备的安装操作需求。
2000户以上的小区，考虑通信运营商OLT下沉需求，超过4000户的大型小区，应根据小区规模与建筑布局合理配置多个设备间。
4.2.5本标准考虑雷击的能量巨大，设备间、电信间的相关电源系统应设三级防雷，通过分级泄放的方法，将雷击能量逐步泄放到大地。
第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须要进行CLASS-I的防雷。
住宅区和住宅建筑通信配套技术标准
住宅区和住宅建筑通信配套技术标准一、住宅区通信配套技术标准1.1总体规划要求住宅区通信配套技术标准应符合城市规划、环境保护、安全防护、消防安全等要求，同时应考虑通信设施的容量、布局和路由等因素。
1.2通信管道和设备室设置住宅区内应设置通信管道和设备室，用于放置通信设备和线缆。
通信管道和设备室应满足安全、防火、防盗、防潮、防尘、防雷等要求，同时应便于维护和管理。
1.3通信线路敷设住宅区内的通信线路应采用地下敷设方式，避免空中架设线路对城市景观的影响。
线路敷设应考虑路由选择、埋深、标志、防雷等因素，同时应满足通信信号传输的要求。
1.4通信设备安装与调试住宅区内应安装相应的通信设备，如交换机、路由器、基站等。
设备安装应符合工程规范和安全要求，同时应进行调试和验收，确保通信质量和安全。
1.5通信网络拓扑结构住宅区的通信网络应采用分层次的网络拓扑结构，包括核心层、汇聚层和接入层。
各层次的网络设备应合理配置，满足通信容量、可靠性和扩展性的要求。
1.6通信系统供电要求住宅区的通信系统应采用可靠的供电方式，如市电、UPS等。
同时应考虑电源设备的容量、布局和备份要求，确保通信设备的正常运行。
1.7防雷与接地要求住宅区的通信设备应采取防雷与接地措施，防止雷电对通信设备的损害。
防雷与接地系统应符合相关标准和规范的要求。
1.8标识与文档要求住宅区的通信设施应有清晰的标识和文档记录，包括设备名称、型号、位置等信息。
标识和文档应保持清晰、完整，便于管理和维护。
二、住宅建筑通信配套技术标准2.1住宅建筑通信设施设计要求住宅建筑的通信设施应满足住户的通信需求，包括固定电话、宽带网络、广播电视等业务。
设计时应考虑通信设备的布局、线路的敷设和信号的覆盖范围等因素。
2.2住宅建筑通信线路敷设住宅建筑内的通信线路应采用暗敷或线槽等方式敷设，避免明线对室内美观的影响。
线路敷设应考虑路由选择、线缆类型、长度等因素，同时应满足信号传输的要求。
通信工程建设标准
通信工程建设标准通信工程建设标准是指在通信行业中对于通信设施建设和运营管理所制定的标准规范，它是通信行业的重要基础性文件，对于推进通信基础设施建设、提高通信网络运营质量和效率具有重要作用。
通信工程建设标准包括了通信设备的选型、安装、调试、维护、管理以及相关建设工程的规划、设计、施工、验收等一系列内容。
本文将介绍通信工程建设标准的重要性、内容、影响以及新趋势等方面。
一、通信工程建设标准的重要性通信工程建设标准的制定和实施对于保障通信网络安全稳定、提高通信服务质量、促进通信设施建设和运营管理具有重大意义。
1. 保障通信网络安全稳定通信网络承载了社会各行各业的通信需求，因此通信网络的安全与稳定对于国家安全和经济发展至关重要。
通过制定和严格执行通信工程建设标准，可以保障通信设施的高可靠性、高稳定性，有效应对各种突发事件和风险，确保通信网络安全稳定运行。
2. 提高通信服务质量通信工程建设标准的实施可以规范通信设施的建设、维护和管理，确保设施的性能指标符合规定要求，从而提高通信服务的质量和可靠性，满足用户的不同需求，提升通信网络的整体竞争力。
3. 促进通信设施建设和运营管理制定统一的通信工程建设标准可以规范通信设施建设和运营管理的各个环节，降低建设成本、提高工程效率，促进通信设施的合理布局和高效运营，推动通信行业的健康快速发展。
二、通信工程建设标准的内容通信工程建设标准通常包括以下几个方面的内容：1. 通信设备选型标准：包括通信设备的技术指标、性能要求、安全防护、环境适应能力等方面的规定。
2. 通信设备安装调试标准：包括通信设备的安装位置、安装方式、布线要求、设备连接、调试过程和参数设置等方面的规范规定。
3. 通信设备维护管理标准：包括通信设备的定期维护、预防性维护、故障处理、备件管理等方面的标准规范。
4. 通信工程规划设计标准：包括通信网络的整体规划、设计方案、工程图纸、现场施工要求、验收标准等方面的规范内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
克拉玛依新建单体楼房通信配套设施建设标准目次1.基本规定 (03)2.住宅小区楼内配线管网建设 (04)2.1.一般规定 (04)2.2.楼幢光交箱 (05)2.3.光缆分纤盒 (05)2.4.楼内竖向配线管道 (06)2.5.楼内横向配线管道 (07)3.住宅小区入户线光缆设置..... ......... .. (08)3.1.入户线光缆 (09)4.住宅小区户内管网建设 (09)4.1多媒体信息箱 (09)4.2户内管网 (10)1. 基本规定1.0.1老小区内新建单体楼房，应采用光纤到户接入，由开发商在楼房开发建设的过程中同步建设楼幢光交箱，楼内预敷设配线管网，并且预布放楼内户线光缆和室内布线。
1.0.2 四家电信运营商共用楼幢光交箱，用户选择运营商后，通过在楼幢光交箱中跳纤完成选定运营商设备与用户入户光缆的连接，配合用户室内光纤成端完成业务的开通。
1.0.3小区室内配线管网应满足入户线光缆需求，并有一定冗余。
室内配线管网的敷设应具有良好的连通性，一次敷设完成。
1.0.4工程设计中应选用符合国家或行业标准规定并经鉴定合格的设备及主要材料。
1.0.5工程设计应委托通信行业乙级（含乙级）以上设计资质的设计部门或有相应资质的其他设计部门进行规划和设计，施工应委托具备相应资质的企业进行施工。
2. 住宅小区楼内配线管网建设2.1 一般规定2.1.1住宅小区多层建筑物应采用暗管配线敷设方式，高层建筑物应采用电缆竖井与暗管相结合的配线敷设方式。
2.1.2暗配线管网应满足现有用户需求,并配有光缆分纤箱引出管。
引出管的数量不应少于2孔，孔径不小于50mm，引出建筑墙体长度不应小于1.5m。
其中每户应备用1根相同管径的用户引入管。
竖向应从下至上备用3根相同管径的引上管。
2.1.3楼内暗配线管网应设计从光缆分纤箱敷设至每一住户室内的家居配线箱。
2.1.4暗管宜采用阻燃型PVC塑料管或钢管，采用塑料管时应使用壁厚≧3.5 mm的管材，采用钢管时应有良好的接地和等电位连接。
暗管在穿越沉降缝或伸缩缝时，应作沉降或伸缩处理。
2.1.5高层住宅的室内配线管网的设置，垂直方向在弱电竖井内采用桥架或走线槽方式敷设，桥架或走线槽应采用金属材质制作，线槽的截面利用率不应超过50%。
应将通信线槽与其他弱电线槽分开，并预留单独维修区。
2.1.6直线管的管径利用率应为50～60%，弯曲管的管径利用率应为40～50%。
暗管直线敷设超过30m时，电缆暗管中间应加装过路盒。
2.1.7暗管必须弯曲敷设时，其路由长度应小于15m，且该段内不得有S 弯。
连续弯曲超过两次时，应加装过路盒。
2.1.8暗管的弯曲部位应尽量靠近管路的端部，管路夹角不得小于90度。
2.1.9在易受电磁干扰影响的场合，暗管应采用钢管并接地。
2.1.10暗管必须穿越沉降缝时，应作伸缩或沉降处理。
2.2 楼幢光交箱2.2.1楼幢光交箱在每幢楼宇的数量可按用户数分布情况设置1个或多个。
楼幢配线箱可提供安装光缆配线设备，完成配线光缆与入户线光缆的连接以及配线的功能，应提供普通光缆和蝶形光缆固定、光纤连接、分纤功能，楼幢配线箱规格参见附录四。
2.2.2楼幢光交箱宜设置在建筑物的地面一层，也可设置在楼宇中间单元的地下室内，采用嵌墙暗装或挂墙明装方式。
2.2.3楼幢光交箱安装高度宜为底边离地1.0～1.5m。
2.2.4楼幢光交箱的规格应按光缆条数和容量、有无接头和有无安装设备等因素确定，同时考虑备用管穿放光缆等因素。
2.2.5楼幢光交箱内如存在安装有源设备的情况，应单独设置带保护接地的单相电源插座（220V/10A）。
2.2.6楼幢光交箱应有良好接地，并预留接地端子。
2.3、光缆分纤盒2.3.1多层住宅区应在每个住宅单元安装光缆分纤箱装置。
宜设在建筑物的一层。
高层住宅楼宜根据实际用户数分层安装光缆分纤箱，可放置在楼层的弱电间或弱电井内。
分纤盒完成配线光缆与入户线光缆的连接以及配线的设备，应提供普通光缆和蝶形光缆固定、光纤连接、分纤功能。
2.3.2分纤盒分挂墙明装或暗装两种形式，宜暗装；安装高度宜为箱底距离地面1.5m，楼宇弱电井道内安装宜为箱底距离地面1.0m。
2.3.4楼层配线箱应有良好接地，并预留接地端子。
2.3.5楼层配线箱内如存在安装有源设备的情况，则应单独设置带保护接地的单相电源插座（220V/10A），供箱体内有源设备使用。
2.3.6 根据需要选择安装光缆分纤盒。
2.4 楼内竖向配线管道2.4.1楼内竖向配线管道由竖向暗管或电缆竖井(电信间)等组成，多层住宅楼宜采用竖向暗管形式，高层住宅楼应采用电缆竖井(电信间)形式。
2.4.2 竖向暗管建设1．管材应采用阻燃型的PVC塑料管或钢管，在易受电磁干扰的场所，应采用钢管，并应做好接地。
2．管径选择应按用户的终期容量选用。
3．暗管敷设前应将管内的杂物、污物清刷干净，敷设后管道端口不应有毛刺，并进行封堵。
2.4.3电缆竖井建设1．电缆竖井宜上下一致穿越各个楼层，单独敷设时其宽度不宜小于600mm，配线箱前的操作距离不宜小于600mm。
2．电缆竖井在每层楼应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级，门高度不应小于1850mm。
电缆竖井的内壁应设电缆铁架，其上下间隔为500～1000mm，楼层间应做防火密封隔离。
3．电缆竖井也可与其他弱电缆线综合考虑设置，但应将通信线槽与其他弱电线槽分开。
2.4.4电信间建设1．电信间宜单独设置，面积不宜小于2.0m（宽）x1.0m（深）。
2．十八层以上的一类高层住宅楼应设置不少于2个电信间。
3．电信间应采用外开丙级防火门，门宽度大于0.7m。
4.在每个楼层电信间的上下楼板设置电缆孔洞，孔洞在上升电缆敷设后应用防火材料严密封堵。
2.5 楼内横向配线管道2.5.1楼内横向配线管道指从楼层配线箱至户内家居配线箱之间的管道，由水平暗管、金属线槽、过路盒等组成。
2.5.2水平暗管敷设1．敷设在钢筋混凝土现浇楼板内的管道的最大外径不宜大于板厚的1/3。
2．当管道明敷设时，弯曲半径不小于管外径的6倍；当两个接线盒只有一个弯曲时，其弯曲半径不小于管外径的4倍。
3．当管道暗敷设时，弯曲半径不小于管外径的6倍；埋入地下或混凝土内时，其弯曲半径不小于管外径的10倍。
4．管道的弯曲半径不小于穿入电缆的最小弯曲半径。
5. 用户暗管不得穿越非本户的其他房间。
2.5.3金属线槽敷设1．线槽水平安装时，距地高度一般不宜低于2.5m。
2．线槽连接无间断，接口平整，接缝处紧密平直；每个线槽的固定点不少于两个，在转角、分支处和端部均应设置固定点。
3．线槽连接处不得在穿越楼板或墙壁处。
4．线槽在穿越防火墙、防火楼板时，采用防火隔离措施；在电气竖井内时，采用防火隔板、防火堵料做好密封隔离。
5．金属线槽及其支架和引入的钢导管应接地可靠；当设计无要求时，金属线槽全长不大于30m的，有不少于2处与接地干线相连接；全长大于30m的，每隔20～30m增加与接地干线相连接；金属线槽的起始端和终点端与接地网应可靠连接。
3 住宅小区入户线光缆设置3.1 入户线光缆3.1.1住宅区入户线光缆应采用蝶形入户光缆，入户线光缆敷设时，应按用户终期需求容量一次布放。
目前室内型蝶形光缆有1芯、2芯、3芯、4芯等规格，住宅用户接入蝶形入户光缆宜选用2芯缆。
3.1.2蝶形入户光缆不出楼。
考虑到蝶形入户光缆防护能力较弱，不应在室外场合（架空，管道）使用蝶形入户光缆。
3.1.3在敷设蝶形入户光缆时，牵引力不应超过光缆最大允许张力的80%。
瞬间最大牵引力不得超过光缆最大允许张力100N。
光缆敷设完毕后应释放张力保持自然弯曲状态。
3.1.4蝶形入户光缆敷设的最小弯曲半径应符合下列要求：1）敷设过程中蝶形入户光缆弯曲半径不应小于40mm；2）固定后蝶形入户光缆弯曲半径不应小于15mm。
3.1.5布放蝶形入户光缆两端预留长度应满足下列要求：1）楼层光分路箱一端预留1m；2）用户光缆终端盒一端预留0.5m；3.1.6穿放用户线缆时，直线管的管径利用率和截面利用率分别为50％～60％和25％～30％；弯曲管的管径利用率和截面利用率分别为40％～50％和20％～25％。
根据管径利用率和截面利用率计算出楼内明暗管穿放蝶形入户光缆的条数详见下表：表7-2 楼内明暗管穿放蝶形入户光缆数量表注：蝶形入户光缆外形尺寸为2.0mmX3.0mm3.1.7蝶形入户光缆不能长期浸泡在水中，一般不适宜直接在地下管道中敷设。
3.1.8在管道中敷设入户光缆时，可采用石蜡油、滑石粉等无机润滑材料。
竖向管中允许穿放多根光缆,水平管宜只穿放一根蝶形入户光缆，从光缆分纤箱到用户多媒体通信箱宜单独敷设，避免与其他线缆共穿一根预埋管。
3.1.9高层住宅采用光缆敷设时，线槽内敷设光缆应顺直不交叉，光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内光缆应每隔1.5m固定一次。
水平敷设时，在光缆的首、尾、转弯处和每隔5-10m处应绑扎固定。
4. 住宅小区户内管网建设4.1 多媒体信息箱4.1.1每一用户单元应设置一个独立的多媒体通信箱。
多媒体通信箱能为每一住户提供语音、数据、高质量音视频、多媒体等通信业务的接入。
4.1.2多媒体通信箱一般为嵌墙暗装，设置在每一单元住户内，家庭布线系统的汇聚点，线路进出和维护方便位置安装，箱体底部距离地面不宜小于500mm。
多媒体信息箱箱体的尺寸为350mm×300mm×120mm(宽×高×厚)。
面板为阻燃ABS材料，安装位置为用户门厅处。
位置应有利于入户管引入。
4.1.4多媒体通信箱应有良好接地，并在配线箱外预留交流专用电源模块，电源模块与配线箱之间应用管道连接。
4.2 户内管网4.2.1每一用户单元内宜设置独立的通信暗配线管网。
4.2.2户内各房间应根据面积设置一个或多个通信出线盒。
4.2.3过路盒和出线盒的安装高度，宜为底边离地300mm。
4.2.4户内管的管径应为25mm，并留有1根同管径备用管。
