c-gis充气柜装配工艺守则改分解

中压充气柜(C-GIS)的发展及现状发布时间：2021-08-03T09:12:02.794Z 来源：《电力设备》2021年第5期作者：梅然官威[导读] 当前我国经济社会的不断发展，对中压开关柜的需求也在随之而增加。

（上海平高天灵开关有限公司上海市 201800）摘要：文章主要是分析了充气柜特点与使用场合，在此基础上讲解了充气柜的分类，最后探讨了充气柜的发展趋势，望可以为有关人员提供到一定的参考和帮助。

关键字：充气柜；发展趋势；环保型；智能化1、前言当前我国经济社会的不断发展，对中压开关柜的需求也在随之而增加。

一些不受外界环境影响的小型化、可靠性高以及免维护的充气柜开关柜受到人们的喜爱，为此文章主要是对中压充气柜展开了研究和探讨。

2、特点充气柜的整个高压系统会处在一个完全密封的状态，该状态不会受到外部环境条件的影响，且降低了机柜的整体尺寸，其有着整体小型化，高可靠性和免维护等的特点。

充气柜在工厂组装后运输到该场地，方便在现场直接进行安装，具有高运行和维护成本，并且在整个生命周期中有着高的成本性能比和高可靠性。

因此，由于上述特点，充气柜是环境条件差的地区最好的中型配电设备，如大型工业和采矿企业，高层建筑，交换机等，3、分类在20世纪80年代以来，气体填充柜的发展已经经历了不同的阶段。

在电压电平和断路器类型上进行了不同的阶段，气体填料可以分为SF6断路器和真空断路器。

填料可分为配电，电力变换和工业分配。

在内部高压分量布局上，气体填料可分为分离器和非分区[1]。

气体填料可分为盒子和圆柱形型，这与盒子非常相似盒子，与一般金属封闭式开关设备非常相似。

圆柱形气体填料有两个结构：三相公共圆柱形型和分离阶段。

橱柜主体由铸铝合金制成，用钢板滚动。

4、发展历程980年，日本开发了84kVC-GIS柜，压力低于0.2MPa。

1982年，西门子开发了具有真空断路器的C-GIS。

它使用高压GIS非常类似于单缸结构，后来其他公司还推出了自己的产品。

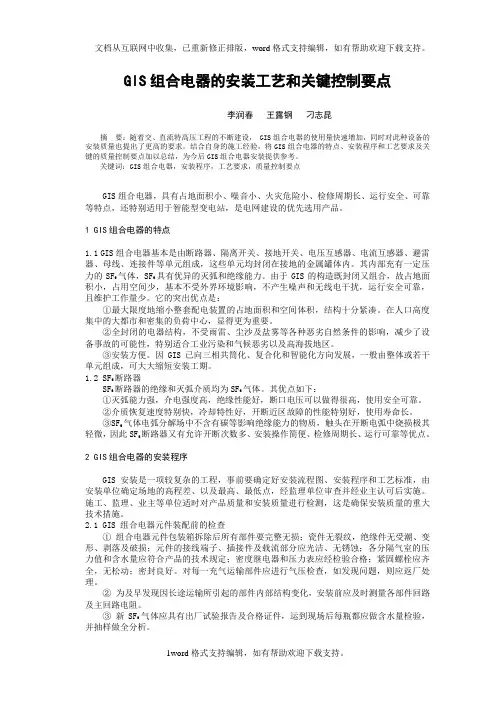

GIS组合电器的安装工艺和关键控制要点李润春王露钢刁志昆摘要：随着交、直流特高压工程的不断建设， GIS组合电器的使用量快速增加，同时对此种设备的安装质量也提出了更高的要求。

结合自身的施工经验，将GIS组合电器的特点、安装程序和工艺要求及关键的质量控制要点加以总结，为今后GIS组合电器安装提供参考。

关键词：GIS组合电器，安装程序，工艺要求，质量控制要点GIS组合电器，具有占地面积小、噪音小、火灾危险小、检修周期长、运行安全、可靠等特点，还特别适用于智能型变电站，是电网建设的优先选用产品。

1 GIS组合电器的特点1.1 GIS组合电器基本是由断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、连接件等单元组成，这些单元均封闭在接地的金属罐体内。

其内部充有一定压力的SF6气体，SF6具有优异的灭弧和绝缘能力。

由于GIS的构造既封闭又组合，故占地面积小，占用空间少，基本不受外界环境影响，不产生噪声和无线电干扰，运行安全可靠，且维护工作量少。

它的突出优点是：①最大限度地缩小整套配电装置的占地面积和空间体积，结构十分紧凑。

在人口高度集中的大都市和密集的负荷中心，显得更为重要。

②全封闭的电器结构，不受雨雷、尘沙及盐雾等各种恶劣自然条件的影响，减少了设备事故的可能性，特别适合工业污染和气候恶劣以及高海拔地区。

③安装方便。

因GIS已向三相共筒化、复合化和智能化方向发展，一般由整体或若干单元组成，可大大缩短安装工期。

1.2 SF6断路器SF6断路器的绝缘和灭弧介质均为SF6气体。

其优点如下：①灭弧能力强，介电强度高，绝缘性能好，断口电压可以做得很高，使用安全可靠。

②介质恢复速度特别快，冷却特性好，开断近区故障的性能特别好，使用寿命长。

③SF6气体电弧分解场中不含有碳等影响绝缘能力的物质，触头在开断电弧中烧损极其轻微，因此SF6断路器又有允许开断次数多、安装操作简便、检修周期长、运行可靠等优点。

2 GIS组合电器的安装程序GIS 安装是一项较复杂的工程，事前要确定好安装流程图、安装程序和工艺标准，由安装单位确定场地的高程差、以及最高、最低点，经监理单位审查并经业主认可后实施。

浅谈 C-GIS气体绝缘金属封闭开关柜在变电站的应用摘要：随着我国经济科技的发展，变电设备也快速发展，35kV C-GIS气体绝缘金属封闭开关柜（简称充气柜）走进了变电站，本文针对新设备与传统空气绝缘的开关柜进行比较分析。

关键词：C-GIS气体绝缘金属封闭开关柜，充气柜，35kV配电系统，引言变电站是将发电厂和用户连接在一起的一个十分重要的环节，其中35kV配电系统将电源配送至各行各业的工厂，满足社会生产生活，更有“承上启下”连接低压配电系统的作用，由此35kV配电设备的性能好坏对于整个配电系统起到了至关重要的作用。

C-GIS气体绝缘金属封闭开关柜较传统开关柜更具安全性，运行可靠性，以及占地空间更少。

1.C-GIS气体绝缘金属封闭开关柜简介1.GIS气体绝缘金属封闭开关柜是以真空断路器为主开关，将断路器、电流互感器、电压互感器、三工位隔离开关、避雷器等设备密封在一个SF6气室内；集智能控制、保护、监视、测量、通讯于一体的高新技术产品；具有体积小、重量轻、安全性好、可靠性高、能适应恶劣环境条件下使用等优点。

SF6气体起设备相间绝缘作用，不起断路器灭弧作用，所以SF6气体压力较低（约0.12MPa），约为GIS设备的四分之一。

1.C-GIS与传统开关柜比较2.1 占地面积和运行环境传统的开关柜（如KYN61型、GBC35型、JYN1型），每个柜宽1.8米，大电流充气柜宽0.8米，一般充气柜只有0.6米，充气柜大幅降低了设备的安装空间，节约大量的土地资源和征地费用。

由于基础小,工程量少,大大减少了基础工作和费用开支。

充气柜跟户外35kV配电设备相比更有优势。

为满足变电设备正常运行，传统的开关柜需要采取一些如装设加热器和除湿器的定期投入来防止污闪、湿闪，定期清理或维护、预试、及时更换损坏部件等措施，才能保证开关设备的运行安全，这是一种以空间换可靠性的过渡产品，小型化的充气柜避免了以上的缺点，显得非常必要和迫切。

充气柜装配工艺流程（二）引言概述：充气柜装配工艺流程是指在充气柜生产过程中，按照一定的步骤和要求进行装配的流程。

本文将按照一般装配流程的顺序，介绍充气柜装配的各个环节以及注意事项，以帮助读者更好地了解充气柜装配的工艺流程。

正文内容：一、基础准备工作1. 确认装配零部件清单：根据设计规范，核对所需的装配零部件清单，确保所有零部件齐全。

2. 检查零件质量：对于每个零件进行检查，查看是否存在缺陷或损坏，并记录下来。

3. 准备装配工具：准备所需的装配工具，包括螺丝刀、扳手等，以便后续装配时使用。

二、框架组装1. 按照图纸要求组装充气柜框架，并确保框架的稳固性。

2. 安装连接零件：将连接零件按顺序安装到框架上，确保连接牢固。

三、电气装配1. 安装电器元件：根据设计要求，将各种电器元件进行安装，如插座、开关等。

2. 连接电路：根据电路图纸，连接电器元件，确保电路的连通性。

3. 进行电气测试：在装配完成后，进行电气测试，确保电器元件工作正常。

四、气路装配1. 安装气路元件：根据设计要求，安装气路元件，如压力传感器、流量控制阀等。

2. 连接气路管道：根据气路图纸，连接气路管道，确保气路畅通无阻。

五、充气测试1. 准备测试设备：准备充气测试所需的设备，包括气压计、流量计等。

2. 进行充气测试：将充气柜连接到充气装置，并进行充气测试，确保充气柜的密封性能和工作稳定性。

总结：通过以上步骤的装配工作，充气柜装配工艺流程可以确保充气柜的质量和性能符合设计要求。

在实际操作过程中，需要严格按照工艺流程进行装配，并注意质量检查和测试工作，以提高充气柜的品质和性能。

充气柜生产的主要问题及解决方案摘要：所谓充气柜，是将高压元件（如断路器、隔离开关、负荷开关、接地开关、互感器、母线等）密封在充有较低压力的压缩气体（如压缩空气、CO2、SF6、N2，或者是两种气体的混合气体等）的封闭壳体内的一种金属封闭开关设备。

充气柜（C-GIS）自身结构决定了其生产过程中会遇到诸多问题。

本文着重介绍气密性、气体水分含量、零部件质量和现场装配等问题并针对每个问题提出具体的解决方案。

关键词：充气柜；主要问题；解决方案引言充气柜以低压力的绝缘气体为绝缘介质，将各高压元器件全密封，因此，其最大特点是对环境适应性极强，而且由于引入了绝缘气体介质，在增加了可靠性的同时，可以大大缩小产品外形尺寸进而缩小占地面积。

与常规空气绝缘开关柜相比，其在经济性、适用性、可靠性、小型化等方面都具有明显的优势。

1充气柜的优势和发展趋势1.1充气柜的优势充气柜与一般的空气绝缘柜相比拥有以下众多优势：1）由于采用性能优异的压缩气体，大大提高了绝缘性能，压缩气体绝缘性能为空气的2～3倍，并且随着电压等级的升高，优势更加明显。

由于此优点便于设计较小的柜体尺寸，有利于向小型化发展。

目前土地很紧张，小型化发展很有必要；2）由于采用性能优异的压缩气体，有时还能提高灭弧性能；3）由于采用气密式结构，因此不受外界环境（如凝露、污秽、小动物及化学物质等）的影响，可用于恶劣场所；4）由于采用免维护产品结构，大大降低了维修工作，减少了维修费用。

鉴于以上优势，充气柜现在使用比较广泛，国外从事开关设备生产和制造的公司均有此类产品，国内也有很多厂家在进行设计和制造。

1.2充气柜的发展趋势（1）从圆筒形向柜式方向转变。

充气柜现有两种外形上差异极大的机构形式：一种为铝筒式；另一种为钢板封闭式（或称柜式）。

从现有产品看，西门子公司、ABB公司等国际知名大公司都在大力推广其柜式结构的产品。

（2）结构进行简化。

早期研制的C-GIS，分成很多的气室单元，将母线、隔离开关、断路器、电流互感器及电缆出线等用气体隔室隔开。

充气柜装配工艺流程（一）引言概述：充气柜是一种常见的储物设备，常用于仓库、物流中心等场合。

它具有方便、灵活、可重复使用等特点，广泛应用于各个行业。

为了确保充气柜的正常使用和装配质量，特定的工艺流程至关重要。

本文将从五个方面详细介绍充气柜的装配工艺流程。

1. 材料准备1.1 仔细核对所需材料清单，确保齐全1.2 检查充气柜主体、墙板、支撑杆等零部件的完整性和质量1.3 按要求将材料妥善存放，防止损坏或丢失1.4 准备所需工具，并确保工具的良好状态2. 充气柜主体组装2.1 将充气柜主体零部件按指定位置摆放2.2 使用螺丝刀和扳手等工具将主体零部件连接起来2.3 检查连接是否牢固，确保主体结构的稳定性2.4 在主体内部安装隔板及其他附件，注意安装顺序和位置2.5 对主体进行整体检查，确保装配正确并无缺陷3. 墙板安装3.1 将墙板零部件按要求放置在充气柜主体上3.2 使用螺丝和螺母将墙板连接到主体上3.3 检查墙板的安装位置和连接牢固程度3.4 安装完一个墙板后，继续按相同步骤安装其他墙板3.5 最后检查墙板的垂直度和平整度，确保装配质量4. 支撑杆安装4.1 将支撑杆部件按要求放置在充气柜主体的底部4.2 使用螺丝刀将支撑杆固定到主体底部4.3 检查支撑杆的连接是否牢固，能够起到支撑作用4.4 安装完一个支撑杆后，继续按相同步骤安装其他支撑杆4.5 最后检查支撑杆的数量和位置是否符合要求，并确保装配质量5. 检查和测试5.1 对已装配好的充气柜进行全面检查5.2 检查连接件是否紧固，有无松动5.3 检查充气柜的充气阀门是否完好，能否正常使用5.4 进行通气测试，确保充气柜的密封性和漏气情况5.5 最终检查充气柜整体装配工艺是否正确，是否满足质量要求总结：充气柜的装配工艺流程涉及材料准备、主体组装、墙板安装、支撑杆安装以及检查和测试。

通过严格按照规范操作，能够确保充气柜的装配质量和性能。

在实际操作中，还应注意细节处的处理，例如合理摆放零部件、安装顺序、连接牢固等，以确保充气柜的稳定性和可靠性。

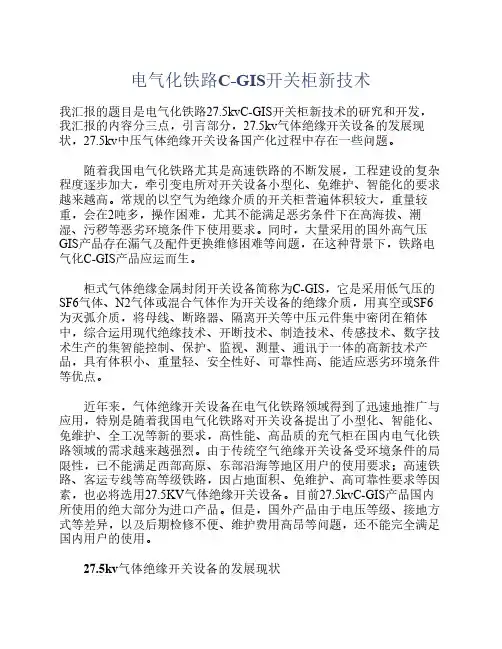

电气化铁路C-GIS开关柜新技术我汇报的题目是电气化铁路27.5kvC-GIS开关柜新技术的研究和开发，我汇报的内容分三点，引言部分，27.5kv气体绝缘开关设备的发展现状，27.5kv中压气体绝缘开关设备国产化过程中存在一些问题。

随着我国电气化铁路尤其是高速铁路的不断发展，工程建设的复杂程度逐步加大，牵引变电所对开关设备小型化、免维护、智能化的要求越来越高。

常规的以空气为绝缘介质的开关柜普遍体积较大，重量较重，会在2吨多，操作困难，尤其不能满足恶劣条件下在高海拔、潮湿、污秽等恶劣环境条件下使用要求。

同时，大量采用的国外高气压GIS产品存在漏气及配件更换维修困难等问题，在这种背景下，铁路电气化C-GIS产品应运而生。

柜式气体绝缘金属封闭开关设备简称为C-GIS，它是采用低气压的SF6气体、N2气体或混合气体作为开关设备的绝缘介质，用真空或SF6为灭弧介质，将母线、断路器、隔离开关等中压元件集中密闭在箱体中，综合运用现代绝缘技术、开断技术、制造技术、传感技术、数字技术生产的集智能控制、保护、监视、测量、通讯于一体的高新技术产品，具有体积小、重量轻、安全性好、可靠性高、能适应恶劣环境条件等优点。

近年来，气体绝缘开关设备在电气化铁路领域得到了迅速地推广与应用，特别是随着我国电气化铁路对开关设备提出了小型化、智能化、免维护、全工况等新的要求，高性能、高品质的充气柜在国内电气化铁路领域的需求越来越强烈。

由于传统空气绝缘开关设备受环境条件的局限性，已不能满足西部高原、东部沿海等地区用户的使用要求；高速铁路、客运专线等高等级铁路，因占地面积、免维护、高可靠性要求等因素，也必将选用27.5KV气体绝缘开关设备。

目前27.5kvC-GIS产品国内所使用的绝大部分为进口产品。

但是，国外产品由于电压等级、接地方式等差异，以及后期检修不便、维护费用高昂等问题，还不能完全满足国内用户的使用。

27.5kv气体绝缘开关设备的发展现状 1982年西门子公司首次在汉诺威展览会上提出SF6气体绝缘开关设备。

装配工艺守则编号：TLT-JS-0071、本守则规定了产品装配过程中遵守的规则和注意事项，确保装配质量符合规定要求。

2、零部件装置基本要求和注意事项。

2.1、零件搬动时应使用指定的工位器具，需要时在工位器具上垫上橡皮或木板等软性物体，对精密的零部件在两件工位之间应嵌以软性物体，以防工作表面损伤。

2.2、领取的零部件应妥为保管，有序排列，不乱丢乱甩。

2.3、对装配零部件应进行检查，零件表面若有损伤，应主动剔出，报告检验员，作出判断后才能进行装配。

2.4、装配过程中，必须遵守相应工艺规程，未经允许不得擅自变更装配工序。

2.5、所有零部件不允许放置在没有衬垫的地面，应按规定放置于指定工位器具上。

2.6、装配过程中不允许用铁锤重击敲打，应使用工艺文件中规定工具。

3、部装和总装要求及注意事项3.1、操作者应熟悉所装配部件，或总装装配工艺，并按工艺文件规定进行装配。

3.2、部装前及装配后零部件绝不允许有油污、赃物、毛现时锐边等缺陷存在。

3.3、装配在同一位置面的螺钉，应保持长短一致，松紧均匀，螺钉头应齐平或露出部分不宜过长。

3.4、各外露如螺钉、销钉、轴头及电镀等件，均应整齐完好，不允许有损伤、划痕等表面质量缺陷。

3.5、安装螺栓或螺母的基本要求a、螺母或螺栓应能用手轻松地旋到连接零件表面上。

b、螺母或螺栓的端面应垂直于螺纹轴线。

c、螺纹表面应光滑。

d、同一零件上螺母或螺栓数量多时，应按一定次序逐步拧紧。

e、拧紧圆头或平头螺钉时，起子的刃口必须完好，且宽度与螺钉上起子槽宽度向称，确保螺钉子槽完好。

f、装配时发现圆头或平头螺钉起子槽过宽，过浅等缺陷，应及时剔出，不能装配使用。

4、电器调试基本要求及注意事项。

4.1、操作者应经培训，合格后持证上岗。

4.2、调试员应熟悉整车技术性能和质量要求，严格按调试规程调试。

4.3、调试后应检查各紧固螺钉、螺母是否松动，若有松开或脱落等隐患，应予以排除。

编制：审核：批准：。

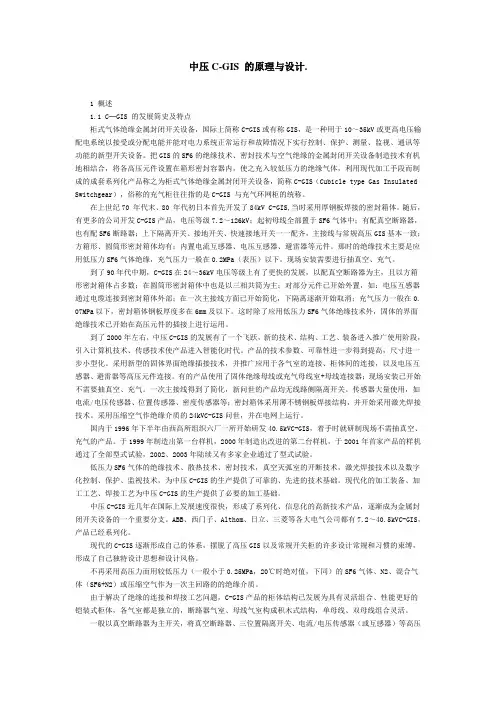

中压C-GIS 的原理与设计.1 概述1.1 C─GIS 的发展简史及特点柜式气体绝缘金属封闭开关设备，国际上简称C-GIS或有称GIS，是一种用于10～35kV或更高电压输配电系统以接受或分配电能并能对电力系统正常运行和故障情况下实行控制、保护、测量、监视、通讯等功能的新型开关设备。

把GIS的SF6的绝缘技术、密封技术与空气绝缘的金属封闭开关设备制造技术有机地相结合，将各高压元件设置在箱形密封容器内，使之充入较低压力的绝缘气体，利用现代加工手段而制成的成套系列化产品称之为柜式气体绝缘金属封闭开关设备，简称C-GIS（Cubicle type Gas Insulated Switchgear），俗称的充气柜往往指的是C-GIS 与充气环网柜的统称。

在上世纪70 年代末、80 年代初日本首先开发了84kV C-GIS,当时采用厚钢板焊接的密封箱体。

随后，有更多的公司开发C-GIS产品，电压等级7.2～126kV；起初母线全部置于SF6气体中；有配真空断路器，也有配SF6断路器；上下隔离开关、接地开关、快速接地开关一一配齐，主接线与常规高压GIS基本一致；方箱形、圆筒形密封箱体均有；内置电流互感器、电压互感器、避雷器等元件。

那时的绝缘技术主要是应用低压力SF6气体绝缘，充气压力一般在0.2MPa（表压）以下。

现场安装需要进行抽真空、充气。

到了90年代中期，C-GIS在24～36kV电压等级上有了更快的发展，以配真空断路器为主，且以方箱形密封箱体占多数；在圆筒形密封箱体中也是以三相共筒为主；对部分元件已开始外置，如：电压互感器通过电缆连接到密封箱体外部；在一次主接线方面已开始简化，下隔离逐渐开始取消；充气压力一般在0. 07MPa以下，密封箱体钢板厚度多在6mm及以下。

这时除了应用低压力SF6气体绝缘技术外，固体的界面绝缘技术已开始在高压元件的插接上进行运用。

到了2000年左右，中压C-GIS的发展有了一个飞跃，新的技术、结构、工艺、装备进入推广使用阶段，引入计算机技术、传感技术使产品进入智能化时代。

充气柜总装流程,及预防安全措施1.检查充气柜的所有零部件，确保完整无损。

Check all the parts of the inflatable cabinet to ensure they are complete and undamaged.2.安装充气柜的底座，确保底座稳固可靠。

Install the base of the inflatable cabinet to ensure it is stable and reliable.3.将充气柜的支架安装在底座上，并进行固定。

Install the bracket of the inflatable cabinet on the base and secure it.4.安装充气柜的侧板，确保侧板位置正确。

Install the side panels of the inflatable cabinet, ensuring they are in the correct position.5.将充气柜的顶板安装在支架上。

Install the top cover of the inflatable cabinet on the bracket.6.接通充气柜的气源，检查气源连接是否牢固。

Connect the air source of the inflatable cabinet and check if the connection is secure.7.检查充气柜的压力表，确保压力正常。

Check the pressure gauge of the inflatable cabinet to ensure the pressure is normal.8.进行充气测试，观察充气柜是否漏气。

Perform an inflation test and observe if the inflatable cabinet is leaking.9.安装充气柜的门扇，确保门扇操作顺畅。

35kV C-GIS充气柜的组成结构和工作原理介绍摘要：自我国电力发展速度有所加快后，开关柜逐渐成为当代市场中不可或缺的设备之一，这种情况促使市场对于开关柜结构、原理以及核心技术提出诸多要求，开关柜型号也随之逐渐在增多。

为从根本了解35kVC-GIS充气柜，本文以其概述为基础，针对组成结构展开进一步剖析，并详细介绍其在工作中的主要原理，以供参考。

关键词：35kVC-GIS充气柜；组成结构；工作原理引言：GIS按其结构可分为箱式、相式、复合式、全三相式以及混合式等等，其中箱式GIS也可以将其称之为C-GIS，其密封外壳呈方形箱体，压缩变形强度低于圆形气箱，因此多为10-35kV产品，消弧能力很小。

C-GIS广泛应用于中压领域。

但由于成本高，价格是传统产品的2-3倍，C-GIS一直没有被广泛接受。

35kV中压系统主要应用于电网，第二种方案通常比较简单，常采用三台断路器进行分析，可有效提高电网运行质量。

一、35kVC-GIS充气柜的概述GIS全称气体绝缘开关设备，主要包括母线、开关、CT、PT、绝缘开关和避雷器。

由于采用绝缘性能优良的六氟化硫作为绝缘和灭弧介质，可以大大减少变电站的体积以实现小型化。

由于所有活动部件都密封在SF6惰性气体中，所以部件运行性能能够得到有效提升。

此外，其还具有优异的抗震性能。

活动部件封闭在接地金属外壳中，因此没有触电风险。

SF6气体属于不可燃气体，不易着火，从而避免外界的不利影响。

由于带电部分被金属外壳包围，可以阻隔电磁和静电，噪音较弱，抗干扰能力强。

由于小型化，整机可在工厂组装，并在通过测试后分块或间隔交付至施工现场，以缩短现场安装周期并提高可靠性。

维护方便，维护周期长：由于其合理的结构布局和先进的消弧系统，大大提高了产品的使用寿命，在对其进行维护工作时，大幅降低维护压力与难度，并且由于小型化和小间隙，日常维护方便。

35kVC-GIS充气柜充电柜开关部分地处偏远山林供陈旧的地铁或高铁使用，部分开关用于道路附近的家庭用电，部分户外柜用于高湿高盐的海上海水。

C-GIS调研报告2020.6典型方案关键技术特征成本分析目录CONTENTS 124优选方案31典型方案一主母线、三工位隔离接地开关、断路器采取上中下布置； 三工位隔离接地开关为前后直动式；侧拼，三相套管为前后一字布置；12kV多用单气箱形式，40.5kV多用双气箱形式；ABB ZX0/ZX0 Air单气箱，可共箱；独立泄压通道可选；C型出线套管配T型电缆头，电缆可多拼；三工位隔离合闸触管支撑形式分为极柱支撑式；有负荷开关方案；ABB ZX0/ZX0 Air、华德海泰HG4-12/HG3-40.5单气箱独立泄压通道可选C型出线套管配T型电缆头或内锥套管配直插电缆头，电缆可多拼三工位隔离合闸触管支撑形式绝缘子支撑式；断路器为固封极柱式；华德海泰HG4-12/HG3-40.5典型方案ABB ZX2 双气箱；独立泄压通道；可选外锥套管配T型电缆头和内锥套管配直插电缆头，电缆可多拼；三工位主回路为套管+绝缘子+气箱支撑；单母线和双母线可选；一体式前门；拼柜操作配置导向装置；电缆室PT安装有辅助安装小车；大电流配有独立散热器；主回路为绝缘筒装配式。

典型方案天水长城i-AZ1A典型方案受馈电左（右）联络测量保护 独特设计的三工位绝缘支撑结构，无“假断口”问题，定位好，操作力稳定；上海天灵N2N-40.5、华德海泰HG3-40.5现代重工HMGS-G80现代重工HMGS-G80 典型方案断路器主回路三相一体绝缘筒装配式结构（江苏大全有类似结构）；江苏大全DQC-40.5单气箱；独立泄压通道可选；内锥套管配直插电缆头，电缆可多拼；三工位隔离合闸触管支撑形式为极柱支撑式；顶出，C型套管配固体绝缘母线；母线侧PT带隔离；支柱式CT气箱内置。

典型方案二双气箱；主母线、三工位气箱与断路器气箱采取下上布置； 断路器气箱可分离（主母线带电）；三工位隔离接地开关为直动式；侧拼，A、B、C相套管为品字布置；ABB ZX1.2典型方案上海天灵N2S江苏大全DQC-12江苏大全DQC-12典型方案 布置图典型方案三单气箱；主母线、三工位隔离接地开关、断路器采取上中下布置；断路器气箱可分离（主母线带电）；三工位隔离接地开关为刀闸式，后中前布置；顶出，A、B、C相C型套管为后中前一字布置，配固体绝缘母线； C型套管配T型电缆头；靠墙布置或离墙布置；独立泄压通道。

C-GIS介绍「35KV箱式气体绝缘金属封闭开关柜」35KV箱式气体绝缘金属封闭开关柜（以下简称C-GIS）是35kV三相交流50Hz单母线及单母线分段系统的成套配电装置。

主要用于发电厂厂用电、输变电系统变电所的受配电、工矿企事业配电等场合以及高湿度（或凝露）、高海拔，污秽等环境条件下，实行控制、保护、监测。

与常规空气绝缘开关柜相比，在经济性、适用性、可靠性等方面具有明显的优势。

C-GIS主要优势：1、C-GIS体积小，占地少：小电流KNY61柜体积为10.192立方米，C-GIS体积为3.1416立方米，换算出来KYN61柜体积是C-GIS 的3.24倍。

2、C-GIS防水性能好：C-GIS整体防护等级为IP3X，但是不锈钢气箱部分防护等级可以达到IP67，所以原理上是底水位进水C-GIS还是可以运行，就算高水位进水，后续维修价值高的主元器件都在气箱内不会损坏，C-GIS进水后的损失会比KNY61柜小很多。

3、C-GIS结构简化、维护简单：选用新型一体化设计的真空断路器作为主开关，性能可靠，免维护。

采用转动闸刀型三位置开关，实现接通、隔离、接地三种功能。

简化了结构，减少了运动零部件数量，使可靠性更高。

4、C-GIS密封性强：断路器和铜排都是在密封气室内，可以在高湿度（或凝露）、高海拔，污秽等环境条件下运行，一般厂家C-GIS海拔常规参数为2000米海拔以下，部分厂家经特殊定制最高能达到4500米海拔。

C-GIS结构特点1.充气柜常规气箱选用2mm厚的不锈钢板，大尺寸气箱采用2.5mm 厚的不锈钢板，也可以根据客户要求订做3.0mm厚的不锈钢板的气箱。

2.气箱内充SF6气体，高压开关、接地开关、铜排、断路器绝缘层筒等主要活动构件均密封性在不锈钢板气箱里，气箱的防护等级做到P67。

一起充气柜内锥套管破裂故障分析发布时间：2022-08-08T08:43:17.494Z 来源：《中国电业与能源》2022年6期作者：杨小凯赵子文[导读] 本文针对一起气体绝缘封闭开关设备（C-GIS）架空方案用4#内锥插座破裂故障逐步排查分析杨小凯赵子文西电宝鸡电气有限公司陕西宝鸡 721006【摘要】：本文针对一起气体绝缘封闭开关设备（C-GIS）架空方案用4#内锥插座破裂故障逐步排查分析，指出现场装配工艺控制是本次破裂的根本原因。

为了避免同类故障的再次发生，结合本次内锥套管破裂案例分析，对C-GIS设备绝缘件装配、质检和现场装配的注意事项、预防及处理措施提出建议。

关键词：气体绝缘封闭开关设备（C-GIS）；4#内锥插座；管型母线引言充气柜是将一次回路主部件如隔离开关、断路器等密封在充有较低压力SF6或其他气体气箱内、并以电缆终端作为进出线的开关设备。

其具有占地面积小、可靠性高、不受外界影响等特点，在电力系统中应用越来越广泛。

本文针对一起气体绝缘封闭开关设备（C-GIS）架空方案用4#内锥插座破裂故障逐步排查分析，指出现场装配工艺控制是本次破裂的根本原因。

为了避免同类故障的再次发生，结合本次内锥套管破裂案例分析，对C-GIS设备绝缘件装配、质检和现场装配的注意事项、预防及处理措施提出建议。

1 故障情况2021年06月06日09时40分某电站运维人员巡视检查发现主变低压侧35kV主变进线柜531断路器气室气压低报警，密度继电器读取值为0.78bar，发生SF6气体泄露，现场设备已经闭锁。

下午15时左右，现场打开主变进线柜下气箱后封板发现B相4#内锥插座出现纵向贯穿裂纹。

该C-GIS型号为XGN46-40.5,已经投运半年。

2 检查情况2.1 现场检查技术人员到达现场后，主变已经处于冷备用状态。

主变停电并做好接地措施，主变进线柜隔离到接地位置。

打开架空进线柜后封板，打开下气箱后封板发现B相4#内锥插座出线纵向贯穿裂纹。
