flir红外热像仪使用说明书1. 引言红外热像仪是一种先进的测温设备，能够通过检测物体散发的红外辐射来提供准确的温度信息。
本使用说明书将详细介绍Flir红外热像仪的各项功能和操作方法，以帮助用户正确地使用设备并获取准确可靠的测温结果。
2. 设备概述Flir红外热像仪采用先进的红外成像技术，具备高分辨率、高灵敏度和高精度的特点。
设备包括以下主要部件：- 红外传感器：用于检测物体散发的红外辐射，并将其转化为热像数据。
- 显示屏：用于显示热像数据和温度信息。
- 操作按钮：包括开关、菜单、功能键等，用于设备的操作和设置。
- 电源：通过电池供电或直接连接电源适配器。
3. 设备操作在开始使用Flir红外热像仪之前，请确保设备已经充电或连接了电源适配器。
按下设备上的开关按钮，待设备启动后，即可进行以下操作：3.1. 图像显示Flir红外热像仪会将拍摄到的红外热像数据转化为可见的热图。
图像显示模式可通过设备的菜单键进行切换，用户可以选择查看热图、可见光图像或叠加图像。
3.2. 温度测量Flir红外热像仪可以对物体进行非接触式的温度测量。
在查看热图时，可以通过指向物体并按下功能键来获取该物体的表面温度信息。
3.3. 色彩调整为了更好地显示热图和温度分布，Flir红外热像仪提供了色彩调整功能。
用户可以调整色带类型、高低温度范围、对比度等参数。
3.4. 数据存储Flir红外热像仪支持将图像和测温数据保存到设备内存或外部存储介质（如SD卡）中。
通过设备的菜单键，用户可以选择存储图像的格式和质量，并进行相应的保存操作。
4. 注意事项在使用Flir红外热像仪时，需要注意以下事项，以确保设备的正常运行和使用体验：4.1. 温度测量误差由于物体表面的环境条件和红外热像仪本身的性能限制，温度测量结果可能存在一定的误差。
用户在进行温度测量时，应尽量减少外界干扰因素，保持物体表面清洁并与热像仪保持适当的距离。
4.2. 设备保养为了确保Flir红外热像仪的长期使用寿命和性能稳定性，用户需要定期清洁设备的镜头和显示屏。
flir红外热像仪使用说明书FLIR红外热像仪使用说明书第一部分：安全注意事项1. 在操作红外热像仪之前，确保您已阅读并理解了本使用说明书中的所有内容。
在使用该设备之前，请务必熟悉安全操作规程。
2. 在使用红外热像仪之前，确保设备的电缆和插头没有破损或松动。
如果发现任何损坏，应立即停止使用并联系供应商。
3. 事先熟悉应用程序和设备的设置。
在正式使用之前，进行必要的培训以确保正确的操作。
4. 使用红外热像仪时，应使用适当的个人防护设备，如护目镜和防护手套。
5. 仅在指定的温度范围内使用红外热像仪。
不要将设备暴露于极端温度或湿度环境中。
6. 在使用过程中，不要触碰红外热像仪的镜头，以免损坏设备。
7. 在使用红外热像仪之前，请确保设备的电源已断开，并等待一段时间以使设备冷却。
第二部分：设备操作1. 将红外热像仪的电源插头插入合适的电源插座并将其打开。
2. 启动设备并等待它完成自检程序。
3. 使用控制按钮或触摸屏幕来调整红外热像仪的设置和菜单。
4. 为了获得更清晰的热像图像，调整焦距和聚焦对焦。
5. 在捕捉图像之前，确保设备已达到稳定状态。
6. 将设备对准您想要检测的目标物体，并观察热图以获得所需的数据。
7. 如果需要，您可以使用设备上的标记和测量功能来记录和分析所得到的数据。
第三部分：设备维护和保养1. 定期清洁红外热像仪的镜头，以确保图像质量和设备性能。
请使用专门设计的清洁布或纸巾来擦拭镜头。
2. 在不使用设备时，请将其存放在干燥，避免阳光直射的地方。
3. 定期检查电缆和插头的状况，如果发现任何损坏，请及时更换。
4. 如果设备出现任何故障或异常，请立即停止使用，并联系供应商进行维修或更换。
5. 不要尝试自行修理设备。
任何维修都应由专业人员进行。
请仔细阅读并遵循本使用说明书中的所有安全操作和设备使用规程，在使用红外热像仪时始终保持警觉和谨慎操作。
世界第六感3.5英寸明亮触摸屏/图像捕捉手动调焦LED灯&激光指示器310万像素可见光相机安装于T640和T660的取景器大型4.3英寸电容式触摸屏/图像捕捉500万像素数码相机LED灯&激光指示器手动调焦带MSX的图像FLIR 2-10年保修所有的T系列红外热像仪，凡在购买之日起T系列极致功能型号FLIR T420FLIR T440FLIR T460 成像与光学参数热灵敏度/NETD<0.04°C@+30°C <0.04°C@+30°C<0.03°C@+30°C数字变焦2倍与4倍变焦2倍，4倍与8倍变焦2倍，4倍与8倍变焦测量精度±2°C或读数的2%±2°C或读数的2%±1°C或读数的±1%(限制温度)±2°C或读数的2%目标温度范围-20°C至+120°C； 0°C至+650°C -20°C至+120°C； 0°C至+650°C；+250°C至+1200°C-20°C至+120°C； 0°C至+650°C；+250°C至+1500°C测量分析线温分布图1条线温分布图，含最高/最低温度值1条线温分布图，含最高/最低温度值自动热点/冷点检测区域内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示测量预设值无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度，用户预设值1，用户预设值2无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度，用户预设值1，用户预设值2用户预设值用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/温差进行测量用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/温差进行测量设置设置命令保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，预设值选项，保存选项，可编程按钮，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，预设值选项，保存选项，可编程按钮，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息草图在热图像/数码图片绘图或添加预定义标记在热图像/数码图片绘图或添加预定义标记热像仪视频流录制全辐射红外视频录制CSQ存储至记忆卡中非辐射红外视频录制MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中可见光视频录制MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中视频流录制全辐射红外视频流使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备非辐射红外视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频可见光视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频成像与光学参数红外分辨率320x240像素UltraMax(超级放大)功能有(增强到640x480像素)视场角(FOV)/最小焦距25°x19°/0.4 m焦距18 mm空间分辨率(IFOV)1.36 mrad图像帧频60 Hz调焦自动(单次拍摄)或手动探测器参数探测器类型焦平面阵列(FPA)，非制冷型红外探测器波长范围7.5-13 µm图像显示显示器触摸屏,3.5 in. LCD显示器,320x480像素自动定向自动切换为横立或竖立模式MSX(多波段动态成像）带有细节增强显示的热图像图像调节自动或手动测量分析点测温5区域测温5个区域(输入框或圆圈),含最大值/最小值/平均值温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置发射率校正0.01至1.0,或从材料清单中选择测量校正发射率，反射温度，相对湿度，大气温度，目标距离，外部红外窗口补偿调色板铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色报警颜色报警(等温线)高于/低于及温度区间测量功能报警针对选定测量功能执行的声音/可视报警(过高/过低)甄别温差报警(发声)服务功能热像仪软件升级使用PC软件F LIR Tools图像存储图像存储记忆卡存储标准JPEG图片,包括数码图片和测量数据图像存储模式以相同的JPEG格式同步存储热图像和数码图片,可选择以单独的JPEG格式存储数码图片延时拍摄15秒-24小时图像注释(静止图像)声音60秒(通过蓝牙)，与图像一同存储文本添加表格选择预定义模板或在F LIR Tools中创建个性化模板图像描述添加简短说明(存储于JPEG exif标签中)METERLiNK无线连接(蓝牙功能)至带有METERLiNK功能的FLIR仪表报告生成热像仪内生成含红外和可见光图像的即时报告(*.pdf文件)；带有报告生成功能的单独PC软件地理信息系统指南针将热像仪方位直接添加至每张静止图像中数码相机内置数码相机310万像素，带LED灯(图片可作为单独的图像)数码相机，焦距固定焦距数码相机，视场角(FOV)可根据红外镜头调节内置数码镜头参数FOV 53°x41°数码相机,屏幕高宽比4:3激光指示器激光由专用按钮激活激光对准位置自动显示在红外图像上激光分类2级激光类型半导体AlGaInP二极管激光激光功率 1 mW激光波长635 nm(红色)数据通信接口接口mini-USB，USB-A，蓝牙，Wi-Fi,复合视频输出METERLiNK/蓝牙通过耳机和外部传感器通信Wi-Fi点对点(Ad-Hoc)或基础设施(网络)SD卡1个适用于可拆卸SD存储卡的插槽USBUSB USB-A:连接外部USB设备，mini-USB-B：从/向PC传输数据或未压缩彩色视频USB，标准迷你USB-B：2.0复合视频视频输出复合视频视频,标准CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)视频，连接器类型4针3.5mm插孔无线电Wi-Fi标准：802.11 b/g，频率范围：2412–2462 MHz，最大输出功率：15 dBmMETERLiNK/蓝牙频率范围：2402-2480 MHz天线内置电源系统电池类型可充电锂离子电池电池电压 3.7 V电池容量+20°C至+25°C时4.4 Ah电池工作时间+25°C环境温度以及一般用途时约4小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间4h充满电量的90%，由LED灯指示充电状态充电温度0°C至+45°C电源管理自动关机与睡眠模式(用户选择)交流电运行交流电适配器，90–260 VAC输入，12V输出至热像仪由睡眠模式启动的时间瞬时超短环境参数工作温度范围-15°C至+50°C储存温度范围-40°C至+70°C湿度(工作和存储)IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环电磁兼容性(EMC)ETSI EN 301 489-1(无线电)ETSI EN 301 489-17EN 61000-6-2(抗干扰)EN 61000-6-3(抗辐射)FCC 47 CFR第15部分B类(抗辐射)ICES-003抗无线电干扰ETSI EN 300 489328FCC第15.247部分RSS-210磁场EN 61 000-4-8，连续场测试等级5(适用于苛刻的工业环境)封装IP 54 (IEC 60529)抗撞击25 g (IEC 60068-2-29)抗振性 2 g (IEC 60068-2-6)安全EN/UL/CSA/PSE 60950-1物理参数热像仪重量(含电池)0.855 kg热像仪尺寸(长x宽x高)内置镜头前伸时106x201x125mm三脚架安装UNC ¼"-20(需要适配器)材料聚碳酸酯+ABS树脂(PC-ABS)熔铸式镁合金热塑性弹性塑料(TPE)颜色石墨灰和黑色运输信息带有镜头的红外热像仪；电池(2块)；电池充电器；蓝牙耳机；热像仪镜头盖；校验证书；F LIR Tools下载卡；用户文档CD-ROM光盘；打印文档；硬质便携箱；存储卡；颈带；具有多种插头的电源；遮阳罩；USB数据线；视频电缆型号FLIR T600 FLIR T610 FLIR T620 FLIR T640FLIR T660成像与光学参数红外分辨率480x360像素640x480像素640x480像素640x480像素640x480像素UltraMax(超级放大)功能无有(增强到1280x960像素)有(增强到1280x960像素)有(增强到1280x960像素)有(增强到1280x960像素)热灵敏度/NETD<0.04°C@ +30°C<0.04°C@ +30°C<0.04°C@+30°C<0.03°C@+30°C<0.02°C@+30°C空间分辨率IFOV(25°镜头)0.92 mrad0.68 mrad0.68 mrad0.68 mrad0.68 mrad调焦自动(单次拍摄)或手动自动(单次拍摄)或手动自动(单次拍摄)或手动连续,自动(单次拍摄)或手动连续,自动(单次拍摄)或手动数字变焦1-4倍连续变焦1-4倍连续变焦1-4倍连续变焦1-8倍连续变焦1-8倍连续变焦图像显示取景器内置800x480像素内置800x480像素测量精度±2°C或读数的2% ±2°C或读数的2% ±2°C或读数的2% ±2°C或读数的2% ±1°C或读数的±1%(限制温度)±2°C或读数的2%目标温度范围-40°C至 +150°C；+100°C至+650°C -40°C至 +150°C；+100°C至+650°C-40°C至 +150°C；+100°C至+650°C-40°C至 +150°C；+100°C至+650°C ；+ 300°C 至+2000°C-40°C至 +150°C；+100°C至+650°C；+ 300°C 至+2000°C测量分析线温分布图1条线温分布图，含最高/最低温度值1条线温分布图，含最高/最低温度值自动热点/冷点检测区域内自动标记热点或冷点；热/冷点温度数据显示区域内自动标记热点或冷点；热/冷点温度数据显示区域内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示用户预设值测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差/线温分布图测温点/输入框/圆圈/温差/线温分布图设置设置命令定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针图像注释(静止图像)报告生成带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)地理信息系统GPS将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中指南针将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中热像仪视频流录制全辐射红外视频录制CSQ存储至记忆卡中非辐射红外视频录制MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中可见光视频录制MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中视频流录制全辐射红外视频流使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备非辐射红外视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频可见光视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频成像与光学参数视场角(FOV)/最小焦距25°x19°/0.25 m镜头识别自动图像帧频30 Hz数字图像增强自适应数字降噪探测器参数探测器类型焦平面阵列(FPA)，非制冷型红外探测器波长范围7.5–14 µm探测器像元间距17 µm图像显示显示器内置触摸屏,4.3 in.宽屏LCD显示器,800x480像素显示器类型电容式触摸屏自动定向自动切换为横立或竖立模式自动图像调节连续调节，基于直方图手动图像调节基于线温分布图；可调节电平/跨度/最大值/最小值图像显示模式红外图像全彩色红外图像可见光图像全彩色可见光图像多波段动态成像(MSX)热图像带有细节增强显示的热图像画中画(PiP)可见光图像上设有可调节和可移动的红外区域测量分析点测温10区域测温5个区域(输入框或圆圈),含最大值/最小值/平均值测量预设值无测量，中心点，热点，冷点，用户预设值1，用户预设值2温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置大气传递校正自动，基于距离、大气温度及相对湿度的输入值光学镜头传输校正自动，基于内部传感器发出的信号发射率校正0.01至1.0,或从材料清单中选择发射率表预定义材料的发射率表反射表观温度校正自动，基于反射温度输入值温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置温差各温度测量值与参考温度之间的温度差报警颜色报警(等温线)高于/低于及温度区间测量功能报警针对选定测量功能执行的声音/可视报警(过高/过低)服务功能热像仪软件升级使用PC软件F LIR Tools图像存储图像存储记忆卡存储标准JPEG图片,包括数码图片和测量数据存储介质可拆卸SD存储卡图像存储模式以相同的JPEG格式同步存储热图像和数码图片，可选择以单独的JPEG格式存储数码图片延时拍摄15秒-24小时文件格式标准JPEG，包含测量数据文件格式，可见光图像标准JPEG格式，自动与对应的热图像关联图像注释(静止图像)声音60秒(通过蓝牙)，与图像一同存储文本添加表格选择预定义模板或在F LIR Tools中创建个性化模板图像描述添加简短说明(存储于JPEG exif标签中)草图在热图像/数码图片绘图或添加预定义标记METERLiNK无线连接(蓝牙功能)至带有METERLiNK功能的FLIR仪表数码相机内置数码相机500万像素，带LED灯(图片可作为单独的图像)数码相机，视场角(FOV)可根据红外镜头调节视频灯内置LED灯激光指示器激光由专用按钮激活激光对准位置自动显示在红外图像上激光分类2级激光类型半导体AlGaInP二极管激光，1 mW， 635 nm(红色)数据通信接口接口mini-USB，USB-A，蓝牙，Wi-Fi,数字视频输出METERLiNK/蓝牙通过耳机和外部传感器通信Wi-Fi点对点(adhoc)或基础设施(网络)SD卡1个适用于可拆卸SD存储卡的插槽USBUSB USB-A:连接外部USB设备，mini-USB-B：从/向PC传输数据或未压缩彩色视频USB(Std)，标准USB 2.0高速接口视频输出视频输出数字视频输出(DVI)视频，连接器类型HDMI兼容无线电：Wi-Fi标准：802.11 b/g，频率范围：2412–2462 MHz，最大输出功率：15 dBmMETERLiNK/蓝牙频率范围：2402-2480 MHz天线内置电源系统电池类型可充电锂离子电池电池工作时间25°C一般用途时 > 2.5小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间 2.5h充满电量的90%，由LED灯指示充电状态充电温度0°C至+45°C以太网供电运行AC适配器90-260VAC,50/60Hz或12V车载供电(带有标准插头的电缆，可选配)电源管理自动关机与睡眠模式(用户选择)环境参数工作温度范围-15°C至+50°C储存温度范围-40°C至+70°C湿度(工作和存储)IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环电磁兼容性(EMC)ETSI EN 301 489-1(无线电)，ETSI EN 301 489-17，EN 61000-6-2(抗干扰)，EN 61000-6-3(抗辐射)，FCC 47 CFR第15部分B类(抗辐射)，ICES-003抗无线电干扰ETSI EN 300 489328，FCC第15.247部分，RSS-210封装IP 54 (IEC 60529)抗撞击25 g (IEC 60068-2-29)抗振性 2 g (IEC 60068-2-6)安全性EN/UL/CSA/PSE 60950-1物理参数重量1.3 kg (2.87 lb.)热像仪尺寸，不含镜头(长x宽x高)143x195x95mm(5.6x7.7x3.7 in.)三脚架安装UNC ¼"-20外壳材料镁合金运输信息带有镜头的红外热像仪；电池(2块)；电池充电器；蓝牙耳机；校验证书；FLIR Tools下载卡；用户文档CD-ROM 光盘；打印文档；HDMI-DVI数据线；HDMI-HDMI数据线；硬质便携箱；镜头盖；存储卡；颈带；具有多种插头的电源；三脚架适配器；USB数据线本文所述设备如用于出口，须获得美国政府的授权。

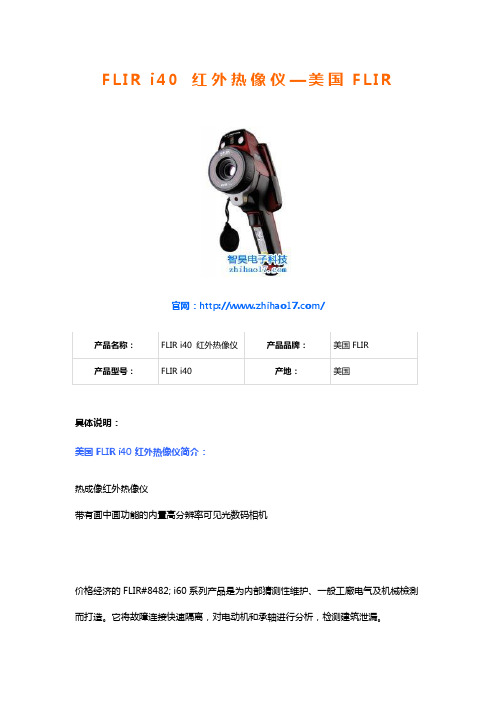

F L I R i40红外热像仪—美国F L I R官网：/具体说明：美国FLIR i40 红外热像仪简介：热成像红外热像仪带有画中画功能的内置高分辨率可见光数码相机价格经济的FLIR#8482; i60系列产品是为内部猜测性维护、一般工廠电气及机械檢測而打造。
它将故障连接快速隔离，对电动机和承轴进行分析，检测建筑泄漏。
在故障发生前就获得有说服力的检测结果!全新i40，i50和i60热成像仪是同类产品中最好的，其各方面的特点均优于竞争对手：∙红外成像，具有画中画图像合并功能的内置可见光数码相机，因此可以看到一个叠加在可见光图像中的红外图像。
∙精度高，由于可调节的发射率和优于0.1°C的热灵敏度提供了更加快速而便捷地寻找题目所需的分辨能力，这在丈量温度敏感的设备的阈值温度时是至关重要的。
∙ 3.5寸大彩色液晶显示屏，高解析度红外图像。
∙缩略图图像集帮助你快速观察和寻找红外图像。
∙仪器坚固耐用，便于抓握的把手结构达到IP54防尘/防溅标准。
∙内置的LocatIR#8482;激光指示器帮助你快速地将红外图像上的热门与真实的物理目标相联系，从而大大地增强了定位能力(仅限于i50 和 i60)。
∙存储1000多张全辐射)(已获得专利权)JPEG格式图像。
使用随机配备的Quickreport#8482;软件，可以对每个图像的全部热成像像素进行分析。
∙电池寿命长，可连续使用5个小时。
∙显示丈量模式包括点(中心)和区域(最低/最高)。
∙配有 1 G micro型SD卡，可充电锂离子电池，交流适配器，Quick Report软件，USB电缆，镜头盖，腕带和便携箱。
美国FLIRi40 红外热像仪具体参数：相关热像仪产品先容如下：1.T400红外热像仪--美国FLIR2.i5 红外热像仪--美国FLIR3.i7 热像仪--美国FLIR4.i50 红外热像仪--美国FLIR5.i60 红外热成像仪--美国FLIR6.T200红外热像仪--美国FLIR7.Ti50热成像仪--美国福禄克Fluke8.Ti25热像仪--美国福禄克FLUKE9.E320经济型便携式红外热像仪--美国FLIR10.E65 红外热像仪--美国FLIR11.T360 红外热像仪--美国FLIR12.T250 红外热像仪--美国FLIR其它设备诊断仪器如下：噪音计/分贝仪、测振仪、红外线测温仪、人体测温仪、转速表、频闪仪、热像仪、通讯检测仪器、数字式压力计。
FLIR红外热像仪原理及应用FLIR（Forward-Looking InfraRed）红外热像仪是一种检测和显示目标热量分布的仪器。
其原理基于物体发射红外辐射的特性，通过捕捉和处理红外辐射图像，可以获取目标物体的温度信息，从而达到提供可见的热像的目的。
接下来，我会详细介绍FLIR红外热像仪的工作原理以及常见的应用。
红外热像仪通过感应红外辐射和转换为电信号的方式来获取目标物体的温度信息。
其工作原理如下：1.捕捉红外辐射：红外辐射是由物体的热量引起的电磁波辐射，其波长长于可见光，人眼无法感知。
FLIR红外热像仪使用感光元件（如能够感应红外波段的光敏材料）来接收并捕捉红外辐射。
2.转换成电信号：红外辐射被感光元件捕获后，会产生电信号。
这些电信号会被转换成能够被数字处理系统分析和显示的形式。
3. 创建热像：FLIR红外热像仪内部的数字处理系统将电信号转换成热像。
通常，热像以假彩色（false-color）或黑白图像的形式显示。
图像中的不同颜色或灰度对应不同的温度值，从而可观察目标物体的温度分布情况。
1.建筑结构检测：FLIR红外热像仪可以用于检测建筑物中的热桥、漏水、能量损失等问题。
通过观察建筑物表面的温度分布图像，可以发现隐蔽在墙壁、地板和屋顶等结构中的问题，提供及时的修复措施。
2.电力设备维护：电力设备过热是电力系统故障和事故的重要先兆。
FLIR红外热像仪可以用于定期监测电力设备的温度，及时发现潜在的故障迹象，避免设备过热引发的事故，并优化设备的维护计划。
3.消防救援：FLIR红外热像仪是消防员工具中的重要装备之一、在火灾现场，通过红外热像仪可以快速探测到火焰及其热辐射的分布，提供给消防员有关火势的即时信息，有助于救援行动的决策。
4.安防监控：FLIR红外热像仪可以用于建立安全监控系统，通过监测目标物体的热量变化来识别潜在的威胁。
例如，在夜间或恶劣天气条件下，红外热像仪可以侦测到人体发出的热辐射，为安防系统提供额外的监控手段。
FLIR红外热像仪使用说明书简介FLIR红外热像仪是一种用于检测和显示物体表面温度分布的设备。
它通过测量物体发射的红外辐射来生成热像，并将其转化为可视化图像，帮助用户在各种应用场景中进行温度分析和故障诊断。
本使用说明书将详细介绍FLIR红外热像仪的功能、操作方法、注意事项以及常见问题解答，以帮助用户正确、安全地使用该设备。
目录1.功能介绍2.设备规格3.操作方法– 3.1 开机与关机– 3.2 菜单选项– 3.3 图像浏览与保存– 3.4 温度测量与标定4.注意事项与安全操作5.常见问题解答1. 功能介绍FLIR红外热像仪具有以下主要功能： - 红外图像实时显示：能够即时获取并显示物体表面的红外热图。
- 温度测量：支持对物体表面温度的准确测量，提供最大、最小和平均温度值。
- 图像和视频保存：可以将红外图像和视频保存到内部存储器或外部存储设备中，方便后续分析和报告生成。
- 色彩调节：支持对热图颜色调色板进行调整，以适应不同的应用场景。
- 自动和手动对焦：可以选择自动对焦功能，也可以手动调整焦距来获得清晰的图像。
2. 设备规格FLIR红外热像仪的主要规格如下： - 红外分辨率：XX×XX像素 - 温度测量范围：-XX℃至XX℃ - 温度测量精度：±X℃或±X%（取较大值） - 显示屏尺寸：X英寸- 存储容量：XXGB（可扩展） - 电池续航时间：约X小时 - 重量：约X克3. 操作方法3.1 开机与关机1.按下电源按钮，等待设备启动。
2.在启动界面显示完毕后，设备即可进入工作状态。
3.若要关机，长按电源按钮直至设备关闭。
3.2 菜单选项FLIR红外热像仪提供了多个菜单选项以满足不同的需求： - 图像模式：选择红外、可见光或混合模式显示图像。
- 视频录制：设置录制参数，开始或停止视频录制。
- 图像保存：选择保存格式和路径，保存当前图像。
- 温度单位：选择温度显示单位，如摄氏度或华氏度。

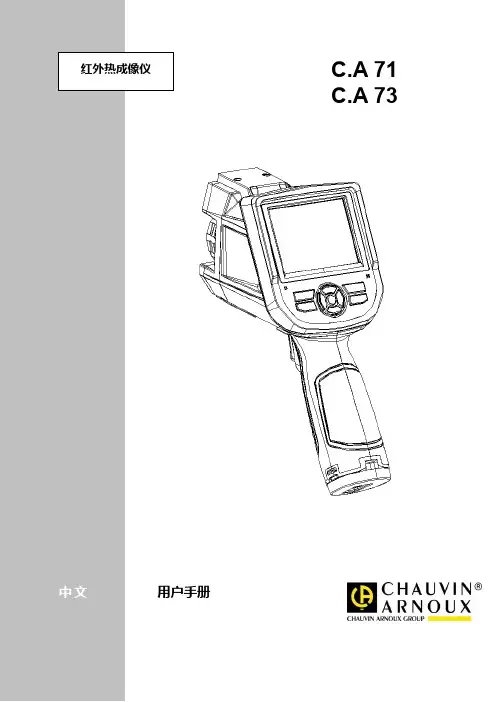

红外热成像仪 C.A 71C.A 73中文用户手册! 警告、小心和注意定义!警告代表可能导致人身伤害或死亡的危险情况或行为。
!小心代表可能导致热像仪受损或数据永久丢失的情况或行为。
!注意代表对用户有用的提示信息。
重要信息–使用仪器前请阅读!警告–本仪器内置激光发射器，切勿凝视激光束。
激光规格为635 nm, 0.9mW, 二级。
!小心–因热像仪使用非常灵敏的热感应器，因此在任何情况下（开机或关机）不得将镜头直接对准强烈幅射源（如太阳、激光束直射或反射等），否则将对热像仪造成永久性损害！!小心 - 运输期间必须使用原配包装箱，使用和运输过程中请勿强烈摇晃或碰撞热像仪。
!小心–热像仪储存时建议使用原配包装箱，并放置在阴凉干燥，通风无强烈电磁场的环境中。
!小心-避免油渍及各种化学物质沾污镜头表面及损伤表面。
使用完毕后，请盖上镜头盖。
!小心 -为了防止数据丢失的潜在危险，请经常将数据复制（后备）于计算机中。
!注意 -在精确读取数据前，热像仪可能需要3-5分钟的预热过程。
!注意 -每一台热像仪出厂时都进行过温度校正，建议每年进行温度校正。
!小心 -请勿擅自打开机壳或进行改装，维修事宜仅可由本公司授权人员进行。
目录! 警告、小心和注意 (2)1简介 (5)1.1标准配置 (7)1.2可选配置 (7)2热像仪简介 (8)2.1功能键 (8)2.2接口 (11)3基本操作 (12)3.1电池安装及更换 (12)3.1.1电池装卸 (12)3.1.2更换电池 (13)3.2电池安全使用常识 (14)3.3快速入门 (15)3.3.1获取热像 (15)3.3.2温度测量 (15)3.3.3冻结和存储图像 (16)3.3.4回放图像 (17)3.3.5导出存储的图像 (17)4操作指南 (18)4.1操作界面描述 (18)4.1.1工作界面 (18)4.1.2主菜单 (19)4.1.3对话框 (19)4.1.4提示框 (20)4.2测温模式 (20)4.3自动/手动 (21)4.4设置 (22)4.4.1测温设置 (22)4.4.2测温修正 (23)4.4.3分析设置 (24)4.4.4时间设置 (25)4.4.5系统设置 (25)4.4.6系统信息 (27)4.4.7出厂设置 (27)4.5文件 (28)4.5.1打开 (28)4.5.2存储 (29)4.5.3存储设置 (31)4.5.4自动存储 (32)4.5.5删除 (32)4.5.6格式化 (33)5技术规格 (35)故障对策 (37)附录 A (38)常用材料的比辐射率（仅供参考） (38)附录B (39)出厂设置参数表 (39)1简介感谢您选择法国CA公司的C.A 71， C.A 73系列手持式红外热像仪。
