雷泰红外测温仪说明书

红外测温仪操作使用方法
以下是红外测温仪的操作使用方法：
1. 打开红外测温仪的电源开关，并确保仪器已充电或使用新鲜的电池。

2. 在测温前，先观察并了解被测物体的环境温度，确保测温仪的环境温度稳定。

3. 确保红外测温仪与被测物体之间没有阻挡物（例如薄膜、玻璃等），这些物体可能会影响测温的准确性。

4. 用手握住红外测温仪的握把，将仪器对准被测物体的表面。

可以通过观察红外测温仪上的光点或者激光辐射源来找到合适的测量距离。

5. 在红外测温仪上找到测温按钮，按下按钮并保持按下，开始进行测温。

在按下测温按钮的同时，可以将测温仪的瞄准点对准被测物体的最小测量面积。

6. 继续按下测温按钮，慢慢在被测物体上移动测温仪，以测量不同部位的温度。

7. 等待红外测温仪显示测温结果，可以在仪器显示屏上或者听到声音提示时查看。

8. 根据需要，可以记录下测温结果，以便后续分析或参考。

9. 使用完毕后，关闭红外测温仪的电源开关，存放在安全干燥的地方。

请注意，不同型号的红外测温仪可能会略有不同的操作方法，请参考使用说明书详细了解自己所使用仪器的具体操作使用方法。

此外，在使用过程中，要注意保持仪器的清洁和正确使用，以确保测温的准确性。

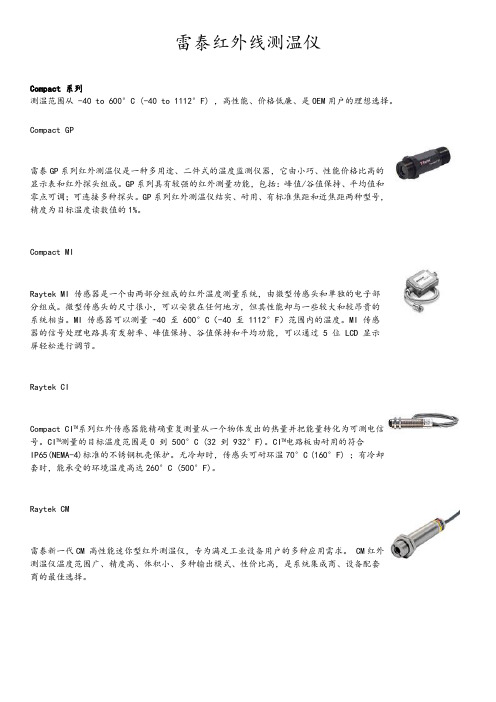

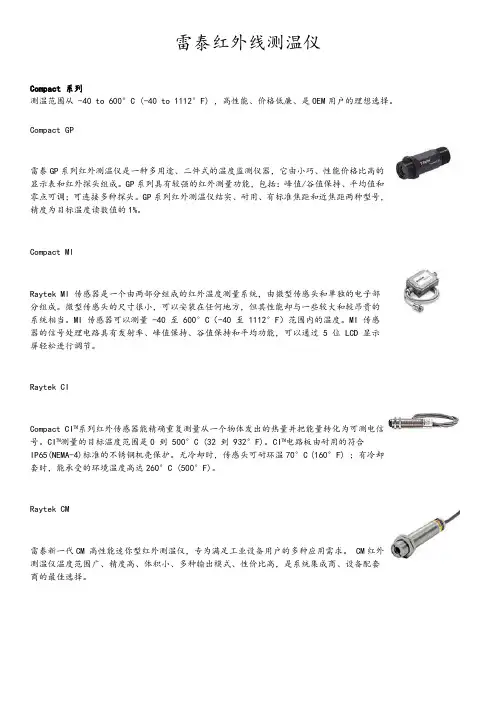

雷泰红外线测温仪Compact 系列测温范围从-40 to 600°C (-40 to 1112°F) ，高性能、价格低廉、是OEM用户的理想选择。

Compact GP雷泰GP系列红外测温仪是一种多用途、二件式的温度监测仪器，它由小巧、性能价格比高的显示表和红外探头组成。

GP系列具有较强的红外测量功能，包括：峰值/谷值保持、平均值和零点可调；可连接多种探头。

GP系列红外测温仪结实、耐用、有标准焦距和近焦距两种型号，精度为目标温度读数值的1%。

Compact MIRaytek MI 传感器是一个由两部分组成的红外温度测量系统，由微型传感头和单独的电子部分组成。

微型传感头的尺寸很小，可以安装在任何地方，但其性能却与一些较大和较昂贵的系统相当。

MI 传感器可以测量-40 至600°C（-40 至1112°F）范围内的温度。

MI 传感器的信号处理电路具有发射率、峰值保持、谷值保持和平均功能，可以通过5 位LCD 显示屏轻松进行调节。

Raytek CI Compact CI ™系列红外传感器能精确重复测量从一个物体发出的热量并把能量转化为可测电信号。

CI ™测量的目标温度范围是0 到 500°C (32 到 932°F)。

CI ™电路板由耐用的符合IP65(NEMA-4)标准的不锈钢机壳保护。

无冷却时，传感头可耐环温70°C (160°F) ；有冷却套时，能承受的环境温度高达260°C (500°F)。

Raytek CM雷泰新一代CM 高性能迷你型红外测温仪，专为满足工业设备用户的多种应用需求。

CM 红外测温仪温度范围广、精度高、体积小、多种输出模式、性价比高，是系统集成商、设备配套商的最佳选择。

Raytek MI3测温范围-40 到 1650°C 和各种类型的传感头选项，MI3 系列为OEM 和工业制造过程提供了创新的解决方案Marathon 系列更高级别的温度测量传感器、更远光学分辨率、光纤探头，特别适用于恶劣工作环境下的应用，温度测量范围 -40 到 3000ºC (-40 to 5432ºF).新型Marathon MM 系列平台，温度测量范围为-40℃ ~ 3000℃（-40℉ ~5432℉），由6 种红外线（IR)温度传感器组成，每一种传感器都可以测量一定范围的波长，并分别可以测量低温（-40℃~800℃/-40℉~1472℉）、中温（250℃~1100℃/482℉~2012℉），或者高温（300℃~3000℃/572℉~3273℉）等温度范围的物体。

雷泰红外说明书(总16页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除技术参数光学参数* 95%能量时，CF=近焦，SF=标准焦距最小焦距时的最小光点尺寸* 最小的光点尺寸直径=最小焦距/最小的D:S 一般参数电气参数仪器特点Marathon FA?红外测温仪技术参数：1、温度测量范围: 250℃到 3000℃(482°F to 5432°F)2、光学分辨率最高可达 100:13、特别适用于现场安装空间狭小的安装条件4、精度高，测量值的± 0.3%5、更快速响应时间 10 毫秒，可选到10秒6、提供模拟量和数字量输出技术参数Marathon FA 红外测温仪介绍雷泰马拉松 FA 系列红外测温仪使用光纤技术可克服测量过程中各种极端的环境条件。

FA 系列红外测温仪由电子盒和光纤探头、光缆组成，探测器和信号处理部分集成在一电子盒中，此电子盒可远距离放置，光纤探头和光缆可安装在强电磁场中的环境中，并且可耐的最高环温达200℃。

雷泰马拉松 FA 系列光纤测温仪的测温范围为250℃到 3000℃(482°F to 5432°F) ，FA 光纤探头由耐用光缆将光学探头连接到电路盒上，电路盒包括：探测器、电子线路、内置用户接口、LED 显示及连接电缆的接线端子。

FA1 和FA2 系列尤其适用于目标不能接近的、恶劣的工业环境，安装空间狭小的现场测温应用。

雷泰 FA 系列单色光纤式测温仪的固定焦距的光学探头包括一个小的不锈钢圆柱形外壳和透镜，其可承受的环境温度高达200℃，并且符合NEMA-4的标准。

雷泰 FA 系列的光纤探头可装一空气吹扫器以防止透镜被污染，光缆由金属套保护，并由VITON 保护套所密封，以防止水和油的流入，这种装配可使光缆以很小的半径弯曲以便其方便地穿过狭小的空间。

雷泰 FA 系列单色光纤式测温仪还提供可在PC 上使用的WINDOWS下的马拉松软件，以实现远程进行参数设置、数据读取、数据的图形显示及RS485的多点网络配置。

红外测温仪操作使用方法1．操作测温仪测温仪会在按下扳机或按下黄色键时打开。

若连续8秒钟内没有检测到活动，测温仪会自动关闭。

测量温度时，将测温仪瞄准目标，拉起并保持扳机按下不动。

松开扳机以保持温度读数。

一定要考虑距离与光点尺寸比以及视场。

激光仅用于瞄准目标物体。

1）找出热点或冷点要找出热点或冷点，将测温仪瞄准目标区域之外。

然后，缓慢地上下移动以扫描整个区域，直到找到热点或冷点为止。

见图 5。

图5 找出热点或冷点2）距离与光点尺寸随着与被测目标距离（D）的增大，仪器所测区域的光点尺寸（S）变大。

光点尺寸表示 90 % 圆内能量。

当测温仪与目标之间的距离为 1000 mm（100 in），产生 20 mm（2 in）的光点尺寸时，即可取得最大 D:S。

见图 6。

图6 距离与光点尺寸3）视场要确保目标大于光点的大小。

目标越小，则应离它越近。

(见图7)图7 视场4）发射率发射率表征的是材料能量辐射的特征。

大多数有机材料和涂漆或氧化处理表面的发射率大约为 0.95。

如果可能，可用遮蔽胶带或无光黑漆（< 150 ℃/302℉）将待测表面盖住并使用高发射率设置，补偿测量光亮的金属表面可能导致的错误读数。

等待一段时间，使胶带或油渍达到与下面被覆盖物体的表面相同的温度。

测量盖有胶带或油漆的表面温度。

如果不能涂漆或使用胶带，可使用发射率选择器来提高您的测量准确度。

即使是使用发射率选择器，对带有光亮或金属表面的目标也很难取得完全准确的红外测量值。

5）用户设置操作SET键:循环切换设置状态，循环次序为发射率设定锁定测量设定℃/℉选择设定正常测量。

按黄色键可直接保存设置并退出。

6）发射率设定此功能为改变发射率的值。

设定时“E=0.”字样闪烁。

单击▲递加0.01，长按快速增加，当加到1.00后停止。

单击▼递减0.01，长按快速减少，当减到0.10后停止。

可根据不同被测物体设置相应的发射率。

请参见表2。

表内所列的发射率设置为对典型情况的建议。

说明书快速红外测温仪产品介绍快速红外测温系统是一款应用世界顶尖热成像体温检测模块及中国科学院顶尖技术,设备采用热成像检测整体温度分布进行体温计算，极大提高了人体温度快速准确的非接触式筛查，同时采用近红外活体检测及可见光交叉应用，大大提高了活体检测效率。

系统支持1：1和1：N模式下切换，基于Android7.1及以上系统环境运行，具有快速测温，准确度高、安全性高、稳定性好等特点。

该产品是一款专用型快速检测产品。

工作原理日常生活中，任何物体都在不停地发射红外辐射，热像仪吸收红外辐射后会根据温升情况，配合人体干烧算法计算得到的相对温度信息。

对人体而言，体内核心温度是恒定的（36.5~37℃）;脸部体表温度为32~36.5℃。

如果人体在室外测量或者从室外刚进入室内进行测量，体表温度受环境温度影响，会导致体表温度偏低。

但如果人体已经是在干烧，体内热量会不停传导至体表，通过干烧算法，我们的热像仪可以准确测出其干烧状态。

功能介绍1.自助测温降低交叉感染风险，体温异常预警2.人员设定门禁设置人员进入数量如：200人超200人禁止进入3.远距离测温100-120CM精准远距测温高温禁止通行4.数据记录自动记录测温次数+报警次数5.快速测温0.25秒测温+误差正负0.3℃适应场景学校，政府办公大楼，办事营业大厅，医院，养老院，写字楼主要特性1.快速通行同时进行检测，快速筛查2.快速识别应用3.0.25S测温快速通行，100CM-120CM远距离精准测温，高温报警禁止通行4.支持多国语言，中英文播，超薄超小设计，非接触式5.原装进口传感器6.识别速度快，检测耗时约0.25s7.采用基于流动态人员检测，支持离线测温规格参数-硬件硬件CPU Cortex-A7架构，主频1.5G内存DDR31G存储EMMC FLASH16G(最大可扩展到32G)操作系统安卓7.1显示屏7英寸液晶显示屏，分辨率：1024*600外观材质铝合金外壳，钢化玻璃面板规格参数-性能性能识别高度 1.2-2.2米识别距离0.6-1.2米人脸角度左右15度，上下60度识别技术近红外活体检测，嵌入式可见光识别，适应大部份室内外环境，可在移动中快速识别识别速度人员检测通过0.3s体温检测2秒-3秒/人次状态显示播报显示规格参数-主板接口主控板接口电源接口1个外置DC12V输入插座及一个内置6P输入插座（包含外置电源STANDBY功能）USB2.0接口1个外接USB接口（可拓展6个USB HOST两个外置，四个内置）扩展接口最高支持32GB的TF卡扩展耳机/麦克座1个外置耳机音频输出WIFI内置WIFI或WIFI/BT模块（可二选一），802.11b/g/n,默认单WIFI 模块UART扩展口4个内置TTL接口+1个DEBUG-TTL其中TTL可选配为RS232与RS485接口（选配）LVDS输出1个，可直接驱动达到1080P的LVDS液晶大屏音频喇叭输出1个内置插座输出工作温度推荐0℃～35℃测温规格参数测温参数识别类型快速识别测温操作有效距离<1.2M识读速率0.2-0.3秒/次规格参数-常规参数常规参数工作温度0℃-35℃工作湿度10～90%相对湿度,无冷凝工作电压100-240VAC,50-60HZ供电DC12V/2A设备功耗≦5W设备尺寸178.2*110.2*24.5mm（长*宽*高）设备净重0.45千克（根据配置有所不同）设备毛重总共1.65千克（0.65千克机身毛重+1千克立柱毛重）安装方式支持壁挂及立柱式安装包装清单快速红外测温仪1件适配器1件壁挂1件立柱支架1件螺丝6个（4个固定壁挂，2个固定机身）说明书1份操作步骤壁挂式：1.先用螺钉将壁挂固定在墙面2.再将测温仪挂上去3.然后用螺钉固定测温仪的底部4.适配器的接口接到测温仪底部的对应接口，插电即可正常使用。

红外线测温仪使用说明概述红外线测温仪是一种先进的温度测量工具，利用红外线技术，可以非接触地测量物体的温度。

本文将为您详细介绍红外线测温仪的使用方法，以确保您能正确、高效地使用该设备。

1. 仪器介绍红外线测温仪由外观、显示屏、操作按键和电源开关等组成。

- 外观：仪器外观通常为手持式设计，大小适中，便于携带和操作。

- 显示屏：显示屏通常为液晶显示屏，用于显示测量温度和其他相关信息。

- 操作按键：仪器上配有一些按键，用于调整测量模式、单位和其他设置。

- 电源开关：用于打开或关闭红外线测温仪的电源。

2. 使用步骤步骤1：打开红外线测温仪电源。

根据仪器上的电源开关位置，将电源开关切换至打开状态。

通常，仪器上将显示电池指示图标或电源指示灯。

步骤2：选择测量模式。

按下仪器上的模式按键，选择您所需的测量模式。

有些红外线测温仪支持多种测量模式，如单点测量、多点平均测量等。

步骤3：选择温度单位。

按下仪器上的单位按键，选择您希望显示的温度单位，例如摄氏度（℃）或华氏度（℉）。

步骤4：瞄准目标。

将红外线测温仪对准您要测量温度的目标物体。

保持合适的距离和角度，确保准确测量温度。

步骤5：测量温度。

按下测量键或扳机，仪器将发射红外线，并在显示屏上显示当前目标物体的温度值。

步骤6：记录测量结果。

您可以将测量结果记录下来，以备后续分析或参考之用。

步骤7：关闭电源。

当您完成所有测量后，切换电源开关至关闭状态，以节省电池使用。

3. 注意事项- 在使用红外线测温仪进行测量之前，确保仪器的表面清洁、无异物，并检查电池电量是否足够。

- 根据您要测量的物体特性，选择合适的测量模式和设置合适的距离和角度，以保证准确的测量结果。

- 避免测量目标物体表面有反射物体或遮挡物，以免影响测量的准确性。

- 在进行连续测量时，需要等待一段时间，使仪器的温度稳定下来，以获得更准确的结果。

- 请勿将红外线测温仪暴露在高温、潮湿或强磁场环境中，以免对仪器造成损坏。
