麦克风和耳机插座插头定义详解

3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。

无开关的就是没有3，4两个开关端。

3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果和麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线和非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种和之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板和HD音量控制面板最大的差异在录音/input音量控制面板。

麦克风耳机插座头定义详解————————————————————————————————作者：————————————————————————————————日期：麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

耳机3.5mm插头（三节四节）接线方法（国标非国标）和代
表的含义
3.5mm有线耳机的意思：使用有线连接3.5mm的耳机插头，通过插头连接手机的耳机插孔实现听歌和录音的功能。

那么4节插头和3节插头各自有什么区别：国标和非国标如何区分和接线。

我们先来分下类：
1.三节插头和四节插头：三节插头只有左右声道，四节插头除了左右声道还带了麦克风功能
三节的插头很好区分
2.四节插头：四节插头有国标和非国标的区别，说通俗点就是麦克风的线是接第三节上还是第四节上，如下图所示：
国标
可以看到麦克风的接线和接地的线是互换，就产生了国标和非国标)
非国标
还有一点值得注意可以区分：根据线的颜色来区分作用。

基本的型号：苹果，小米，魅族，JBL和索尼等一些杂牌耳机线的颜色。

左声道：绿色
右声道：红色
接地线：金色，黑色，黄色，铜色
麦克风：蓝色，白色
⭐像铁三角△，金士顿这两款耳机用线颜色就不能套用上面的方法✘
如果对于介绍的方法，自己维修耳机还不能解决问题的，可以评论区告诉我。

一对一辅导。

耳机插头及插座的接法
耳机插头及插座的接法一般有以下几种：
1. 3.5mm TRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring）连接到音频信号的右声道输出，地线（Sleeve）连接到音
频信号的地线。

插座：与插头相应位置相连。

2. 3.5mm TRRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring 2）连接到音频信号的右声道输出，地线（Sleeve）连接到
音频信号的地线，麦克风（Ring 1）连接到音频信号的麦克风输入。

插座：与插头相应位置相连。

1
3. 6.35mm TRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring）连接到音频信号的右声道输出，地线（Sleeve）连接到音
频信号的地线。

插座：与插头相应位置相连。

4. 6.35mm TRRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring 2）连接到音频信号的右声道输出，地线（Sleeve）连接到
音频信号的地线，麦克风（Ring 1）连接到音频信号的麦克风输入。

插座：与插头相应位置相连。

以上是插头及插座的一般接法，具体接法可能因设备或品牌间存在
差异。

因此在使用时最好根据设备的说明书或者咨询相关技术支持。

2。

麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

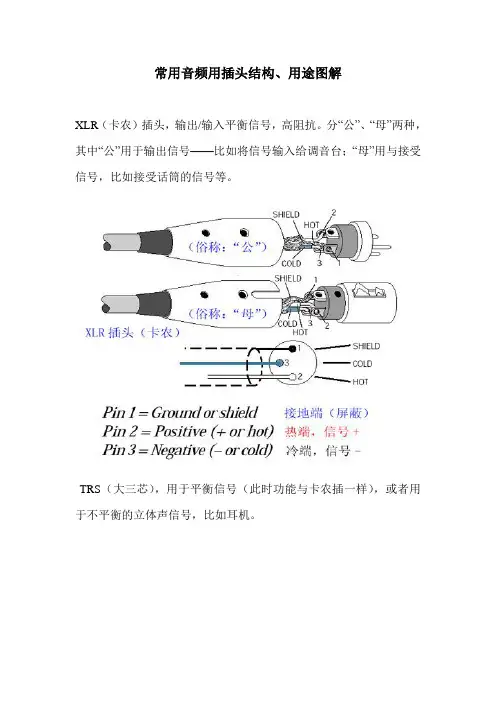

常用音频用插头结构、用途图解
XLR（卡农）插头，输出/输入平衡信号，高阻抗。

分“公”、“母”两种，其中“公”用于输出信号——比如将信号输入给调音台；“母”用与接受信号，比如接受话筒的信号等。

TRS（大三芯），用于平衡信号（此时功能与卡农插一样），或者用于不平衡的立体声信号，比如耳机。

TS（大二芯），用与单声道信号。

RCA（莲花），一般用于民用设备，比如我们常用的CD机，录音机等。

关于颜色标记补充一点：模拟的视频信号也会用这种插头（不过用RCA输出的视频信号质量是最差的），此时插头、插座的颜色为黄色。

XLR（卡农）插头，输出/输入平衡信‎号，高阻抗。

分“公”、“母”两种，其中“公”用于输出信‎号——比如将信号‎输入给调音‎台；“母”用与接受信‎号，比如接受话‎筒的信号等‎。

TRS（大三芯），用于平衡信‎号（此时功能与‎卡农插一样‎），或者用于不‎平衡的立体‎声信号，比如耳机。

TS（大二芯），用与单声道‎信号。

RCA（莲花），一般用于民‎用设备，比如我们常‎用的CD机‎，录音机等。

关于颜色标‎记补充一点‎：模拟的视频‎信号也会用‎这种插头（不过用RC‎A输出的视‎频信号质量‎是最差的），此时插头、插座的颜色‎为黄色。

在HI-FI音响器‎材中，器材的连接‎是依靠各种‎接插件来完‎成的，常用的接插‎件有以下几‎种。

（1）二芯插头：主要用来传‎输各种器材‎之间的信号‎以及作为话‎筒输入信号‎的输入插头‎。

按其直径分‎为有2.5mm、3.5mm、6.5mm三种‎。

（2）莲花插头：主要用于在‎音频器材和‎视频器材之‎间作线路的‎输入和输出‎插头。

（3）卡侬插头（XLR）：主要用于话‎筒与放大器‎之间的连接‎。

（4）五芯插座（DIN）：主要用于卡‎式录音座与‎放大器之间‎的连接，它可以将立‎体声输入和‎输出信号集‎中在一个插‎座上。

（5）RCA插头‎：RCA插头‎主要用于器‎材中视频信‎号的传输。

（6）F、M插头：它主要用于‎视听器材中‎射频信号的‎输入输出。

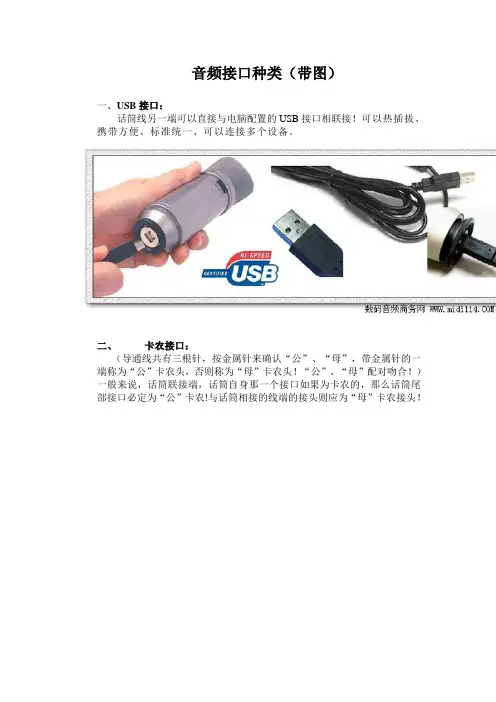

音频接口种类（带图）
一、USB接口：
话筒线另一端可以直接与电脑配置的USB接口相联接！可以热插拔、携带方便、标准统一、可以连接多个设备。

二、卡农接口：
（导通线共有三根针，按金属针来确认“公”、“母”，带金属针的一端称为“公”卡农头，否则称为“母”卡农头！“公”、“母”配对吻合！）一般来说，话筒联接端，话筒自身那一个接口如果为卡农的，那么话筒尾部接口必定为“公”卡农!与话筒相接的线端的接头则应为“母”卡农接头！
三、莲花接头（3.5MM）：平常民用级耳机接电脑的接口。

四、 6.5MM接口（分为两种：大二芯、大三芯，判断的标准是中间
的音隔线！）：
在上面的基础之上。

我们根据线的两端需要的接头，可以任意组合，按照需求组合出来音频线！特别是话筒线，根据原理，我们就来组合一些最常见到的音频话筒等相关的音频线。

最最菜鸟级的，请别笑话我无知，我相信有大部分初学者可以通过这个学会的，正因为没有人愿意做这种低级的工作，那么只能我来做。

三芯卡侬母对3.5mm
7芯卡侬公对7芯卡侬母
3芯卡侬公对3芯卡侬母-卡侬公对卡侬母(一公一母)
3芯卡侬公对3芯卡侬母-卡侬公对卡侬母(一公一母)
3芯卡侬母对6.35插头公三芯卡侬母对6.5MM
3芯卡侬母对6.35插头公三芯卡侬母对6.5MM
3芯卡侬母对USB插头
USB对6.5MM。

麦克风耳机插头结构图
A图: 麦克或耳机的插头（现在很少是这种了）。

注：若是耳机的，那么此耳机100%不是立体耳机,我相信现在这种耳机很少有了，如果你还有的话，那么，请你———以最快的速度扔掉，太原始，用起来丢人！当然mic也不是立体的，这个就无所谓了，除非你想搞专业录音，但是说一点，这种mic是不适合用在电脑上的。

B图: 耳机（或电脑音箱）和电脑麦克的插头（主流）。

1.如果是耳机，那么3-0与3-1接头为R(右耳机），那么3-0与3-2接头为L(左耳机），也就是说3-0为共用回流端，而3-1和3-2分别为右和左的送流端。

2.如果是话筒，那么3-1和3-2短接(也就是说这两端点在里面是接到一起的)，与3-0共同形成进出线。

3.如果是立体麦克(个人用的很少,市面上也不多），那么3-0与3-1接头为R(右麦克），那么3-0与3-2
接头为L(左麦克）。

图C: C1和C2为B图中的3-0,R为图B中3-1,G为图B中3-2(也有可能是R为图B中3-2,G 为图B中3-1)。

以上小知识仅为个人总结，如能对您有帮助，那是我的荣幸，如果有不对的地方，望斧正！。
