学号0814108《电气控制与PLC》课程设计（ 2008级本科）题目：液料自动混合装置控制系统设计系（部）院：物理与机电工程学院专业：电气工程及其自动化作者姓名：金武明指导教师：王宗刚职称：讲师完成日期: 2011 年 12 月 30 日一、设计目的及意义 (1)二、液料自动混合控制系统方案设计 (1)三、液料自动混合控制系统的硬件设计 (3)3.1总体结构 (3)3。
2元器件的选择 (5)3.3液位传感器的选择 (5)3.4 搅拌电机的选择 (5)3。
5电磁阀的选择 (6)3。
6 PLC的选择 (7)3。
7 PLC输入输出口分配 (8)3.8控制面板元件布置图 (9)3.9 PLC输入/输出接线设计 (10)四、软件系统 (11)4.1 程序流程图 (11)4.2 梯形图程序的总体结构图设计 (12)4。
3 语句表程序设计 (14)五、程序调试 (16)小结 (18)参考文献 (19)电气控制与PLC技术课程设计成绩评定表 (20)一、设计目的及意义在工艺加工最初，把多种原料在合适的时间和条件下进行加工得到产品，一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要，实际生产中需要更精确、更便捷的控制装置。
随着科学技术的日新月异,自动化程度要求越来越高，原来的液体混合装置远远不能满足当前自动化的需要。
可编程控制器液体自动混合系统集成自动控制技术，计量技术，传感器技术等技术与一体的机电一体化装置。
充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。
通过该课程设计使我得到了工程知识和工程技能的综合训练,获得应用本课程的知识和技术去解决工程实际问题的能力.二、液料自动混合控制系统方案设计目前常用的控制系统有以下几种：继电器控制系统、单片机控制、工业控制计算机和可编程控制器控制。
多种液体混合装置的plc控制感悟一、前言液体混合是工业生产中常见的工艺，而PLC控制则是现代化自动化生产中必不可少的一部分。
在多种液体混合装置中，PLC控制系统的作用尤为重要。
本文将从多种液体混合装置的PLC控制方面进行感悟与总结。
二、多种液体混合装置1. 搅拌桶式液体混合装置搅拌桶式液体混合装置是一种简单的混合设备，其原理是通过搅拌来实现不同液体之间的充分混合。
该设备通常由搅拌桶、电机、减速机等组成。
2. 管道式液体混合装置管道式液体混合装置是一种高效的混合设备，其原理是通过管道内流速较快的流动状态使不同液体之间充分混合。
该设备通常由管道、泵、流量计等组成。
3. 潜水泵式液体混合装置潜水泵式液体混合装置是一种适用于大型水处理厂和污水处理厂等场所的设备，其原理是通过潜水泵将液体抽到混合池中进行混合。
该设备通常由潜水泵、混合池、控制系统等组成。
三、PLC控制在液体混合装置中的应用1. 自动化控制PLC控制可以实现对液体混合装置的自动化控制，无需人工干预。
通过设置不同的程序和参数，可以实现不同液体之间的准确配比和精确计量。
2. 故障检测与报警PLC控制可以监测设备运行状态，一旦发生故障或异常情况，即可及时发出警报并停止设备运行，避免事故的发生。
3. 远程监控与管理PLC控制可以实现对液体混合装置的远程监控和管理。
通过网络连接，可以实时了解设备运行状态和生产情况，并进行远程操作和管理。
四、感悟与总结1. PLC控制是现代化自动化生产中必不可少的一部分。
在多种液体混合装置中，PLC控制系统的作用尤为重要。
2. 不同类型的液体混合装置适用于不同场所和不同工艺要求。
在选择设备时应根据具体情况进行选择。
3. 在液体混合装置的PLC控制方面，应注重设备的自动化控制、故障检测与报警以及远程监控与管理等方面的应用。
4. 在使用液体混合装置时，应遵守操作规程，保证设备正常运行和生产安全。
综上所述，多种液体混合装置的PLC控制在现代化自动化生产中具有非常重要的作用。

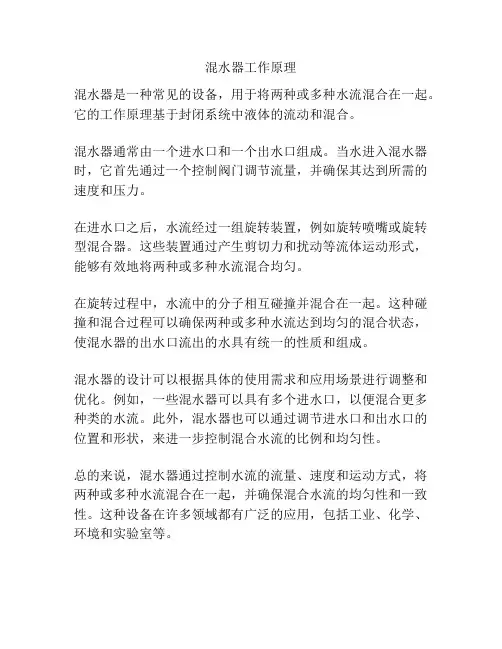

混水器工作原理
混水器是一种常见的设备，用于将两种或多种水流混合在一起。
它的工作原理基于封闭系统中液体的流动和混合。
混水器通常由一个进水口和一个出水口组成。
当水进入混水器时，它首先通过一个控制阀门调节流量，并确保其达到所需的速度和压力。
在进水口之后，水流经过一组旋转装置，例如旋转喷嘴或旋转型混合器。
这些装置通过产生剪切力和扰动等流体运动形式，能够有效地将两种或多种水流混合均匀。
在旋转过程中，水流中的分子相互碰撞并混合在一起。
这种碰撞和混合过程可以确保两种或多种水流达到均匀的混合状态，使混水器的出水口流出的水具有统一的性质和组成。
混水器的设计可以根据具体的使用需求和应用场景进行调整和优化。
例如，一些混水器可以具有多个进水口，以便混合更多种类的水流。
此外，混水器也可以通过调节进水口和出水口的位置和形状，来进一步控制混合水流的比例和均匀性。
总的来说，混水器通过控制水流的流量、速度和运动方式，将两种或多种水流混合在一起，并确保混合水流的均匀性和一致性。
这种设备在许多领域都有广泛的应用，包括工业、化学、环境和实验室等。
用PLC实现多种液体自动混合控制近年来PLC在处理速度、控制功能、通信能力以及控制领域等方面都不断有新突破，因此当今PLC是集计算机技术、通信技术和自动控制技术为一体的新型工业控制装置，它具有可靠性高，编程方便、环境要求低、体积小、重量轻、功耗低等特点，是一种专为工业控制设计及过程控制的数字运算操作的电子系统，是实现机电一体化的理想控制设备。
PLC的应用范围很广泛，目前国内市场的PLC较常见的进口机有美国的AB 公司和通用电气（CE）公司，日本的三菱公司的立石公司，以及德国的西门子公司的产品。
日本松下电工公司的FP系列PLC进入国内市场相对较晚，但因其品种齐全、功能完善，而且在设计上有其独到之处，所以近年来推广很快。
FP1系列机属于小型机，它一般由主控单元、扩展单元、智能单元三部分组成。
该系列包括有C14, C16, C24, C40, C56, C72六种型号的主机和E8,E16,E24,E40四种型号的扩展单元。
主控单元加扩展单元的I/O点数最大可扩展至152点。
FP1系列不但硬件配置齐全，而且软件功能也很强，共有192条指令。
它具有结构紧凑、硬件配置齐全、软件功能强大等特点，而且它的某些功能甚至可与大型机相媲美，所以具有较高的性价比，特别适合于在轻工行业的中小型企业中推广应用。
本文采用日本松下公司生产的FP1系列C40---AFP12416（电源电压为AC100—240V，输入点数为24点，输出点数为16点，输入电压为DC24V，输出类型为继电器输出，AFP12416为品名）可编程控制器为主控部件，设计了一种对多种液体进行自动混合的控制系统。
一、系统简介及控制要求多种液体混合控制主要是将3种液体分别注入、搅拌、加热，最终达到自动混合的目的，L1、L2、L3为液位传感器，被液面淹没时输出高电平；Y1、Y2、Y3、Y4为电磁阀，得电时打开，失电时关闭；M为搅拌电机；H为加热器，如图1所示。
具体控制要求如下：1.初始状态容器是空的，阀门Y1、Y2、Y3、Y4均为OFF,液位传感器L1、L2、L3均为OFF，搅拌机M为OFF，加热器H为OFF。
（一）课程设计的背景随着科学技术的猛速发展，自动控制技术在人类活动的各个领域中应用越来越广泛。
在炼油、化工、制药等行业中，多种液体混合是必不可少的程序，而且也是其生产过程中十分重要的组成部分。
设计的多种液体混合装置利用可编程控制器可以实现在混合过程中进行精确控制，提高了液体混合比例的稳定性、运行稳定、自动化程度高，适合工业生产的需要。
（二）课程设计的目的及意义在工艺加工最初，把多种原料在合适的时间和条件下进行所需要的加工以得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
随着科学技术的日新月异，自动化程度要求越来越高，原来的液体混合装置远远不能满足当前自动化的需要。
可编程控制器液体自动混合系统集成自动控制技术，计量技术，传感器技术与机电一体化装置。
充分吸收了分散式控制系统和集中控制系统的优点。
采用标准化、模块化、系统化设计，配置灵活、组态方便。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
他采用可以编制程序的储存器用来在其内部储存执行逻辑运算、顺序运算、计时、计数和算数运算等操作的指令，并能通过数字式或模拟式的输入和输出控制各种类型的机械或生产过程。
有以下主要特点：1）使用灵活，通用性强2）可靠性高，抗干扰能力强3）接口简单、维护方便4）体积小、功耗少、性价比高5）编程简单容易掌握6）设计施工调试周期短所以根据多种液体自动混合系统的要求与特点，我们采用PLC作为我们的控制系统。
可编程控制器指令丰富，可以接各种输出、输入扩充设备，有丰富的特殊扩展设备，其中的模拟输入设备和通信设备是系统所必需的，能够方便地联网通信。
本系统就是应用可编程序控制器PLC对多种液体自动混合实现控制。
（三）课程设计的内容实现基于S7-200多种液体混合控制系统设计。
混水装置的工作原理和作用混水装置是一种常用的实验装置，用于研究液体的混合行为。
它是通过控制液体流动的方式，使两种或多种不同的液体混合在一起，从而实现混合的目的。
混水装置的工作原理主要包括流体力学原理和质量守恒原理。
混水装置利用流体力学原理控制液体的流动。
在混水装置中，常用的方法是通过调节阀门或改变管道的形状和尺寸来控制液体的流速和流向。
当液体经过狭窄的通道时，会产生流速加快和压力降低的效果，这被称为伯努利效应。
通过合理设计和调整管道的结构，可以利用伯努利效应实现液体的混合。
混水装置还遵循质量守恒原理。
根据质量守恒定律，当两种或多种不同的液体混合时，它们的质量总和保持不变。
在混水装置中，通过控制液体的流量和比例，可以实现不同液体的混合。
例如，通过调节阀门的开启程度，可以控制两种液体的流量比例，从而实现液体的混合。
同时，根据质量守恒原理，混合后的液体的质量等于初始液体的质量之和。
混水装置的作用主要有以下几个方面：1. 实验研究：混水装置广泛应用于科学研究和实验教学。
通过混水装置，可以模拟和观察液体的混合过程，研究混合液体的性质和行为。
例如，可以通过混水装置研究溶液的浓度变化、离子交换等现象。
2. 工业生产：混水装置在工业生产中也有重要的应用。
例如，在化工生产过程中，需要将多种原料液体混合后进行反应。
混水装置可以实现不同液体的混合，确保反应物的均匀分布，提高反应效率和产品质量。
3. 污水处理：混水装置在污水处理过程中也发挥着重要作用。
在污水处理厂中，需要将不同来源的污水混合后进行处理。
混水装置可以将不同质量和性质的污水混合，提高处理效果，降低处理成本。
4. 医疗应用：在医疗领域，混水装置用于制备药物溶液、血液分离和混合等。
例如，在输液过程中，混水装置可以将药物和生理盐水混合，确保药物的均匀分布和准确剂量。
混水装置是一种利用流体力学原理和质量守恒原理实现液体混合的装置。
它在科学研究、工业生产、污水处理和医疗应用等领域发挥着重要作用。
摘要随着社会的不断发展和科学技术的不断提高，各种工业自动化不断升级，尤其是在工业上PLC的应用越来越广泛。
其中在生产的第一线有着各种各样的自动加工系统，其中多种原材料混合再加工，在工业上常常可见。
本次设计课题为“基于PLC的多种液体混合控制设计”，此设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程。
此次设计主要内容包括：工作过程分析，I/O分配，主电路，梯形图，流程图，指令表，接线图，程序分析等, 经过多次修改和调试，最终实现题目要求。
设计采用三菱FX2N-48PLC去实现设计要求。
关键词：自动控制 PLC 多种液体自动混合装置目录第一章概述1.1课题背景随着社会科学技术的不断发展，自动控制在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
在许多行业中，多种液体自动混合装置是必不可少的，而且也是其生产过程中十分重要的组成部分。
由于在某些生产要求中，要求系统要具有配料精确、控制可靠等特点，这也是人工操作所难以实现的。
所以为了达到生产要求，特别是要实现多种液体自动混合的目的,多种液体自动混合装置势必就是摆在我们眼前的一大课题。
随着PLC控制器的不断发展和计算机技术的不断提高，对原有液体混合装置进行技术改造，提出数据采集、自动控制、运行管理等多方面的要求。
设计的多种液体混合装置利用PLC可编程控制器可实现在混合过程中精确控制，提高了液体混合比例的稳定性、自动化程度，适合相关工业生产的需要。
1.2课题的意义与发展方向在工业生产中，把多种原料在合适的时间和条件下进行需要的加工得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
PLC一经出现，由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点，备受国内外工程技术人员和工业界厂商的极大关注，生产PLC的厂家云起。
多种液体自动混合装置多种液体自动混合装置的PLC控制如图所示为三种液体混合装置，SQ1、SQ2、SQ3和SQ4为液面传感器，液面淹没时接通，液体A、B、C与混合液阀由电磁阀YV1、YV2、YV3、YV4控制，M为搅匀电动机，其控制要求如下：1.初始状态装置投入运行时,液体A、B、C阀门关闭，混合液阀门打开20s将容器放空后关闭。
2.起动操作按下启动按钮SB1,装置开始按下列给定规律运转:①液体A阀门打开，液体A流入容器。
当液面达到SQ3时，SQ3按通，关闭液体A阀门，打开液体B阀门。
②当液面达到SQ2时，关闭液体B阀门，打开液体C阀门。
③当液面达到SQ1时，关闭液体C阀门，搅匀电动机开始搅拌。
④搅匀电动机工作1min后停止搅动，混合液体阀门打开，开始放出混合液体。
⑤当液面下降到SQ4时，SQ4由接通变断开，再过20s后，容器放空，混合液阀门关闭，开始下一周期。
3.停止操作按下停止按钮SB2后，要将当前的混合操作处理完毕后，才停止操作（停在初始状态）试着随便找一种PLC编程实现时序中的功能：注：不限PLC类型，只要实现功能即可。
自动门控制系统：人靠近自动门时，感应器X0为ON，Y0驱动电动机高速开门；碰到开门减速开关X1时，变为低速开门；碰到开门极限开关X2时电动机停转，开始延时。
若在0.5s内感应器检测到无人，Y2起动电动机高速关门；碰到关门减速开关X4时，改为低速关门；碰到关门极限开关X5时电动机停转。
在关门期间若感应器检测到有人，停止关门，T1延时0.5s后自动转换为高速开门。
试着随便找一种PLC编程实现时序中的功能：注：不限PLC类型，只要实现功能即可。
工控求职面试题擂台每周一期每期两题，内容旨在服务于即将毕业的面临找工作的工控学子们，但是打擂者不限，只要求能给出完整的，尽可能的详细的答案即可，打擂者可以根据兴趣随便选择一题作答，也可两题一起做答，结果按较好题给分。
本期下周结贴。
奖项设置：一等奖1名：30MP，二等奖2名：20MP，三等奖3名：10MP，鼓励奖10名：30积分。
多种液体混合装置课程设计一、课程目标知识目标：1. 学生能理解不同液体的物理性质，如密度、粘度和表面张力。
2. 学生能掌握液体混合的基本原理，包括分子间作用力的变化。
3. 学生能描述并解释在实际应用中，不同液体混合后的现象和结果。
技能目标：1. 学生能设计并搭建简单的液体混合装置，展示混合过程。
2. 学生能运用科学方法，通过实验操作和观察，分析液体混合的结果。
3. 学生能有效地使用工具和仪器，进行数据的收集和记录，培养实验操作能力。
情感态度价值观目标：1. 学生通过实践活动，培养对科学探索的兴趣和好奇心。
2. 学生在小组合作中，学会互相尊重、沟通和协作，增强团队意识。
3. 学生通过实验了解科学在实际生活中的应用，培养解决问题的能力和创新思维。
4. 学生意识到科学实验中安全意识的重要性，形成负责任的学习态度。
课程性质：本课程设计为综合实践活动课程，结合物理、化学等学科知识，以实验操作为主，注重培养学生的实践能力和科学探究精神。
学生特点：考虑到学生处于中学阶段，已具备基本的物理和化学知识，有较强的好奇心和动手欲望，课程设计应注重实践性和挑战性。
教学要求：教学过程中应强调实验操作的准确性和安全性，引导学生通过观察、分析和推理形成科学概念，确保学生能够在实践中达成预定的学习成果。
二、教学内容本课程依据课程目标，结合以下教学内容，确保学生全面掌握液体混合相关知识。
1. 液体基本性质：密度、粘度、表面张力。
- 教材章节：第二章《物质的基本性质》- 内容：通过实验和观察，让学生了解和区分不同液体的基本性质。
2. 液体混合原理：- 教材章节：第四章《混合物》- 内容：介绍分子间作用力，解释不同液体混合的原理和过程。
3. 液体混合装置设计：- 教材章节：实验活动《液体混合装置设计与制作》- 内容：指导学生设计并搭建简单的液体混合装置，学会使用相关仪器和工具。
4. 实验操作与数据分析：- 教材章节：实验活动《液体混合实验操作与观察》- 内容：学生分组进行实验操作，观察并记录混合后的现象，分析实验结果。
多种液体混合装置plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其在多种液体混合装置中的应用。
2. 学生能够描述不同类型传感器的工作原理，及其在液体混合装置中的角色和功能。
3. 学生能够解释液体混合过程中涉及的物理和化学概念，并运用数学计算进行比例混合设计。
技能目标：1. 学生能够设计并实施一个基于PLC的液体混合控制程序，实现不同流体的精确配比。
2. 学生将学会使用PLC编程软件，进行程序的编写、调试和优化。
3. 学生能够通过团队协作，解决液体混合过程中出现的问题，提高实际操作和故障排除能力。
情感态度价值观目标：1. 学生将对工程技术和自动化产生兴趣，培养探索精神和创新意识。
2. 学生在团队协作中，增强沟通能力和集体荣誉感，理解合作的重要性。
3. 学生通过实践活动，认识到科技在工业生产中的重要作用，增强社会责任感和工程伦理意识。
课程性质分析：本课程结合工程技术和实际应用，注重理论与实践相结合，通过PLC技术实现液体混合装置的控制，旨在提高学生的动手能力和解决实际问题的能力。
学生特点分析：考虑到学生所在年级的特点，已具备一定的物理、化学基础知识及初步的编程概念，课程设计将结合学生的知识水平，引导他们从理论走向实践。
教学要求分析：教学过程中，要求学生主动参与、积极思考，通过实践活动，掌握PLC技术在液体混合装置中的应用，并将学习成果具体化为操作技能和理论知识。
后续教学设计和评估将以此为基础，确保目标的实现。
二、教学内容1. PLC基础知识：包括PLC的定义、工作原理、结构和功能，重点讲解PLC 在工业自动化中的应用。
教材章节：《自动化控制技术》第三章“可编程逻辑控制器”2. 传感器原理与应用：介绍液体混合装置中常用的传感器类型，如流量计、压力传感器、温度传感器等，并分析其工作原理和作用。
教材章节：《传感器与检测技术》第二章“传感器的工作原理与分类”3. 液体混合原理：讲解液体混合过程中涉及的物理和化学概念，如流体力学的混合原理、溶解度等。
多种液体自动混合控制装置启动操作 按下启动按钮SB1，液体混合装置开始按以下步骤工作:(5)打开放液阀Y4,混合液体流出，液面下降；直到露出 器放空，关闭Y4电磁阀门。
(6)开始下一个循环过程。
1、I/O 地址分配编程元件I/O 端子电路器件 作 用输X0SB1 启动按钮 X1L1液体C 传感器1⑴打开Y1阀门, ⑵打开Y2阀门, ⑶打开Y3阀门, 当液面达到L3处； L3=ON 关闭 Y1电磁阀。
当液面达到L2处； L2=ON 关闭Y2电磁阀。
当液面达到L1处； L 仁ON 关闭Y3电磁阀。
⑷打开搅拌电机 M,搅拌60S 后停止。
L3后，L3= OFF,在经过20S 后，容液体A 流入，液面上升; 液体B 流入，液面上升; 液体C 流入，液面上升;入X2L2液体B传感器2X3L3液体A传感器3Y0Y1液体A电磁阀1输Y1Y2液体B电磁阀2Y2Y3液体C电磁阀3Y3Y4混合液排放电磁阀4出Y4KM控制搅拌电动机M3、PLC梯形图AO富胡肉肉民K口O1y22、PLC外部接线图13XCDD i IX003Y003 -i rf1 1 >1 JIrooo—II―KC031 1X002V003 -Lt*> 1KCD21 1XOOI Y003J rxtoi ?onn>1VOO1―—r002 TOX.—II——K—―~~------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- c<TQVODD Jn. JIV0D2 )Y004K600Y004< Y003 )37 >:no3卄<T1 K6D{ END。
摘要随着社会的不断发展和科学技术的不断提高，各种工业自动化不断升级，尤其是在工业上PLC的应用越来越广泛。
其中在生产的第一线有着各种各样的自动加工系统，其中多种原材料混合再加工，在工业上常常可见。
本次设计课题为“基于PLC的多种液体混合控制设计”，此设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程。
此次设计主要内容包括：工作过程分析，I/O分配，主电路，梯形图，流程图，指令表，接线图，程序分析等, 经过多次修改和调试，最终实现题目要求。
设计采用三菱FX2N-48PLC去实现设计要求。
关键词：自动控制 PLC 多种液体自动混合装置目录第一章概述1.1课题背景随着社会科学技术的不断发展，自动控制在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。
在许多行业中，多种液体自动混合装置是必不可少的，而且也是其生产过程中十分重要的组成部分。
由于在某些生产要求中，要求系统要具有配料精确、控制可靠等特点，这也是人工操作所难以实现的。
所以为了达到生产要求，特别是要实现多种液体自动混合的目的,多种液体自动混合装置势必就是摆在我们眼前的一大课题。
随着PLC控制器的不断发展和计算机技术的不断提高，对原有液体混合装置进行技术改造，提出数据采集、自动控制、运行管理等多方面的要求。
设计的多种液体混合装置利用PLC可编程控制器可实现在混合过程中精确控制，提高了液体混合比例的稳定性、自动化程度，适合相关工业生产的需要。
1.2课题的意义与发展方向在工业生产中，把多种原料在合适的时间和条件下进行需要的加工得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。
实际生产中需要更精确、更便捷的控制装置。
PLC一经出现，由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点，备受国内外工程技术人员和工业界厂商的极大关注，生产PLC的厂家云起。
多种液体自动混合装置的PLC控制毕业设计论文一、《多种液体自动混合装置的PLC控制毕业设计论文》本论文主要研究和探讨多种液体自动混合装置的PLC控制系统设计。
随着工业自动化的不断发展，液体的精确混合成为了许多工业生产过程中的关键环节。
多种液体自动混合装置作为一个高效、精确的液体混合解决方案，已经在多个领域得到广泛应用。
本文将从系统设计、PLC控制系统构建、程序设计等方面，对多种液体自动混合装置的PLC控制系统进行详细的阐述和探讨。
在现代工业生产过程中，液体的精确混合是一项至关重要的技术。
这不仅关乎产品质量，还涉及到生产效率和成本控制。
开发一种高效、精确的液体自动混合装置具有重要的实际意义。
PLC（可编程逻辑控制器）作为一种先进的工业控制装置，具有高度的灵活性和可靠性，被广泛应用于各种工业控制系统中。
本文将研究如何将PLC控制系统应用于多种液体自动混合装置中，以提高混合精度和效率。
多种液体自动混合装置主要由液体供应系统、混合系统、控制系统等部分组成。
液体供应系统负责提供需要混合的各种液体；混合系统则负责将各种液体进行混合；而控制系统则是整个装置的核心，负责控制液体的供应和混合过程。
在本设计中，我们将采用PLC作为控制系统的核心。
PLC控制系统主要由PLC控制器、触摸屏、传感器、执行器等部分组成。
PLC控制器是系统的核心，负责接收传感器信号，并根据预设的程序输出控制信号；触摸屏则用于显示混合过程的各种参数和状态，以及进行人工操作；传感器用于检测混合液体的各种参数，如液位、温度、浓度等；执行器则负责执行PLC控制器的控制命令，控制液体的供应和混合过程。
PLC控制系统的程序是系统的灵魂，它决定了系统的运行方式和性能。
在程序设计阶段，我们需要根据混合液体的要求和工艺过程，设计合适的控制算法和逻辑。
还需要考虑系统的安全性和稳定性。
在本设计中，我们将采用模块化程序设计方法，将系统划分为多个模块，每个模块负责一部分功能，这样不仅可以提高程序的清晰度，还可以方便后期的维护和修改。
滨州学院课程设计题目PLC液体混合装置的控制系院专业班级姓名学号指导教师年月日目录中文摘要 (3)前言 (3)1、液体混合装置的原理及要求和任务 (4)1.1 原理 (4)1.2任务 (4)1.3要求 (4)2、基于PLC液体混合装置的硬件设计 (5)2.1液体混合装置图 (6)2.2外部接线图与操作面板 (7)2.3输入/输出装置 (7)3、基于PLC液体混合装置的软件设计 (7)3.1系统控制顺序功能图 (8)3.2系统控制梯形图 (9)结束语 (11)参考文献 (12)电气设备及元器件明细表 (13)摘要本系统使用学校实验室中的三菱PLC的FX系列实现了对液体混合装置的自动控制要求。
同时控制系统利用仿真设备不仅能满足两种液体混合的功能，而且可以扩展其功能满足多种液体混合系统的功能。
提出了一种基于PLC 的多种液体混合控制系统设计思路, 提高了液体混合生产线的自动化程度和生产效率。
文中详细介绍了系统的硬件设计、软件设计。
其中硬件设计包液体混合装置的电路框图、输入/输出的分配表及外部接线；软件设计包括系统控制的梯形图、指令表及工作过程。
在本装置设计中，液面传感器和电阀门以及搅动电机采用相应的钮子开关和发光二极管来模拟，另外还借助外围元件来完成本装置。
整个程序采用结构化的设计方法, 具有调试方便, 维护简单, 移植性好的优点关键词：PLC ；液体混合装置；程序前言在炼油、化工、制药等行业中, 多种液体混合是必不可少的工序, 组成部分。
以往常采用传统的继电器控制, 使用硬连接电器多, 可靠性差, 自动化程度不高。
当前国内许多地方的此类控制系统主要是采用DCS, 这是由于液位控制系统的仪表信号较多, 采用此系统性价比相对较好, 但随着电子技术的不断发展,PLC在仪表控制方面的功能已经不断强化。
用于回路调节和组态画面的功能不断完善, 而且PLC 的抗干扰的能力也非常强, 对电源的质量要求比较低。
目前已有许多企业采用先进控制器对传统接触控制进行改造, 大大提高了控制系统的可靠性和自控程度, 为企业提供了更可靠的先进控制器对传统接触控制进行改造, 生产保障, 所以PLC在工业控制系统中得到了良好的应用。
实验二多种自动液体混合装置的控制一．实验目的1.1 掌握PAC的基本指令。
1.2 掌握PAC与外围控制电路的实际接线。
1.3 掌握PAC延时指令。
1.4 了解掌握IFIX的模拟量控制。
二、实验器材2.1 GE PACSyetems RX3i 可编程控制器试验台一台。
2.2 计算机和网线各一。
2.3 IFix 5.1软件以及GE9软件和密钥Dog三、实验原理及电路图1-1为三种液体混合装置。
L1、L2、L3为液面传感器，传感器在液面淹没时接通；T为传感器（开关型）。
图1-1 多种液体混合的Ifix显示画面液体ABC与混合液体阀门由电磁阀Y1、Y2、Y3控制，M为搅匀电动机，H为加热炉，其控制要求如下：A、初始状态装置投入运行时，液体ABC阀门Y1、Y2、Y3关闭，混合液体阀门Y4打开20s将容器放空·B、启动操作按下启动俺就START，装置开始按下列规律运转：1）液体A阀门Y1打开，液体A流入容器，当液面达到L3时，L3接通，关闭液体A阀门Y1，打开液体B阀门。
2）当夜面到达L2时，关闭液体B阀门Y2,，打开液体C阀门Y3。
3）当夜面到达L1时，关闭阀门Y3，搅匀电动机开始搅匀。
4）搅匀电动机工作1min后停止搅动，加热炉开始加热。
5）当加热到一定温度后，温度传感器T接通，混合液体阀门Y4打开，开始放出混合液体。
6）当液面下降到L3时，液面传感器L3由接通变断开，再过30s后，容器放空，混合液体阀门Y4关闭，开始下一周期。
C、停止操作按下停止按钮STOP后，要将当前的混合操作处理完毕，才停止操作（停在初始状态）。
PAC进行三种液体混合控制的的I/O地址分配如表1-2所示。
注：由于实验室本身条件限制，液位传感器和温度传感器用数字输入量开关代替。
3.1根据上文所分配的地址，PACSyestems RX3i 实验台与PLC-85002交通灯自动演示装置电器接口线路图如下：表1-2 I/0接口地址分配表输入输出地址物理量地址物理量I81启动按钮液体A阀门YI Q1I82停止按钮液体B阀门Y2Q3I83液面传感器L1液体C阀门Y3Q4I84液面传感器L2混合液体阀门Y4Q13I85液面传感器L3搅匀电动机M Q14I86温度传感器T加热炉H Q15多种液体自动混合装置的PAC控制梯形图如图1-3所示图1-3 多种液体混合梯形图四、实验内容与步骤1、PAC设置1）新建一个工程，在下的之下的中输入如图1-3所示的梯形图。
多种液体混合装置
一．实验目的：
1.结合多种液体自动混合系统，应用PLC技术对化工生产过程实
施控制。
2.学会使用PLC解决实际问题。
二．实验设备：
1.计算机（编程器）一台。
2.实验装置（含S7-200 24点CPU）一台。
3.多种液体自动混合实验模块一台。
4.连接导线若干。
三．实验的控制要求:
1.在初始状态，容器为空，电磁阀Y1,Y2,Y3,Y4,和搅拌机M以
及加热原件R均为OFF，页面传感器L1,L2,L3,和温度检测T
均为OFF.
2.液体混合操作过程；
按下启动按钮，电磁阀Y1闭合（Y1位ON），开始注入液体A，当液面达到L3时（L3位ON）----关闭电磁阀Y1（Y1OFF），液体A停止注入，同时，开启电磁阀Y2（Y2位ON注入B液体，当液面达到L2时（L2位ON）----关闭电磁阀Y2（Y2OFF），液体A停止注入，同时，开启电磁阀Y3（Y3位ON注入C液体，当液面达到L1时（L1位ON）----关闭电磁阀Y3（Y3OFF），液体C停止注入，然后开启搅拌电动机M，搅拌10S—停止搅拌，
加热（启动电炉R）,--当温度（检测T动作）达到设定值时---停止加热（R为OFF），并放出混合液体（Y4为ON），至液体降至L3时，再经5S延时，---液体可以全部放完—停止放出（Y4为OFF）。
液体混合过程结束。
按下停止按钮，液体操作停止。
四．实验内容及要求
1.按液体混合要求，设计设计PLC外部电路（配合使用通用器件
板开关元器件。
2.连接PLC外部（输入·输出）电路，编写用户程序；
3.输入，编辑，编译，下载，调试用户程序；
4.运行用户程序，观察程序运行结果。
五．SFC
六．I/O地址分配表；
I/O分配表如下：
七．实验总结。
通过实验，我们学会了利用PLC解决实际问题。
